Elementos de puesta a tierra para instalaciones de conmutación y líneas aéreas

Para conexión a tierra de puntos esféricos de anclaje, bulones de conexión en T, conductores planos y redondos y perfiles planos
Para un margen de apriete hasta 40 mm
Con protección antitorsión versión PK1 o PK2
Los equipos de puesta a tierra y cortocircuito pueden configurarse online a través del configurador EaS

Details

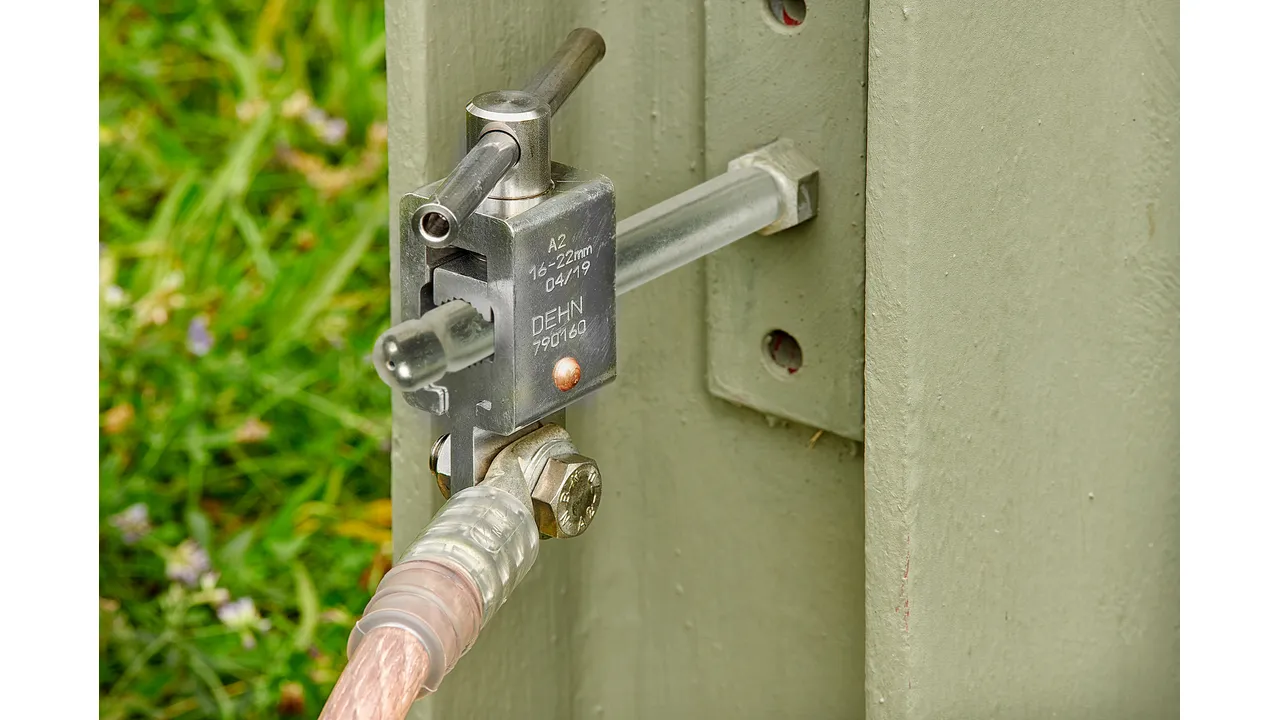

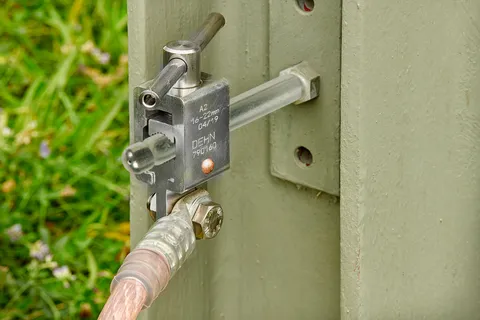

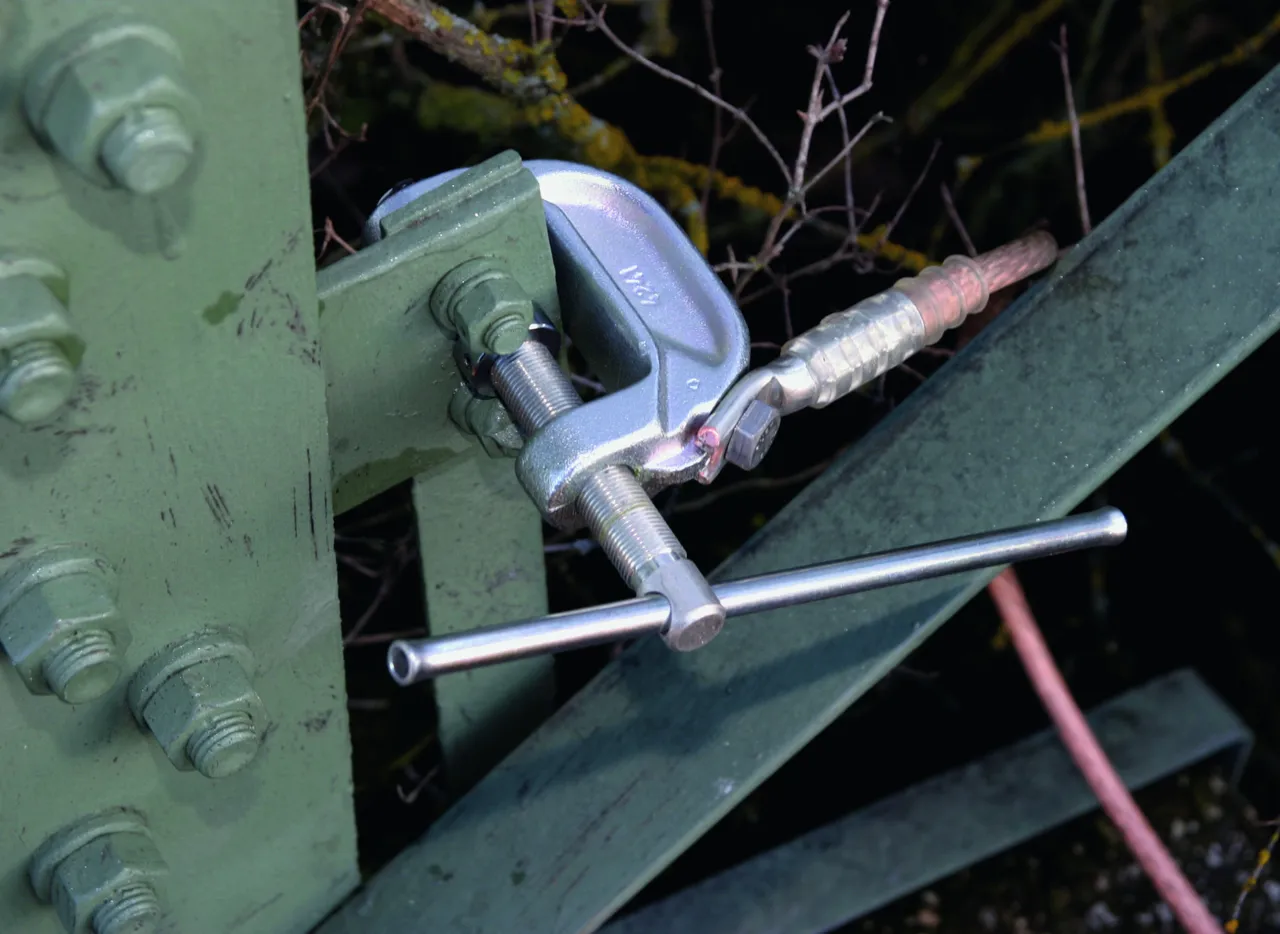

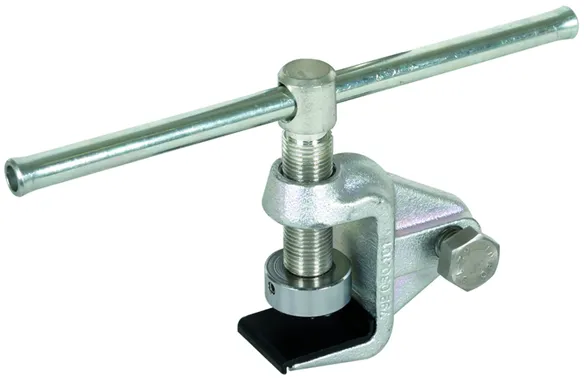

Borna de tierra de fresado empleado en un mástil de acero barnizado.

lorem ipsum — Borna de tierra de fresado empleado en un mástil de acero barnizado.

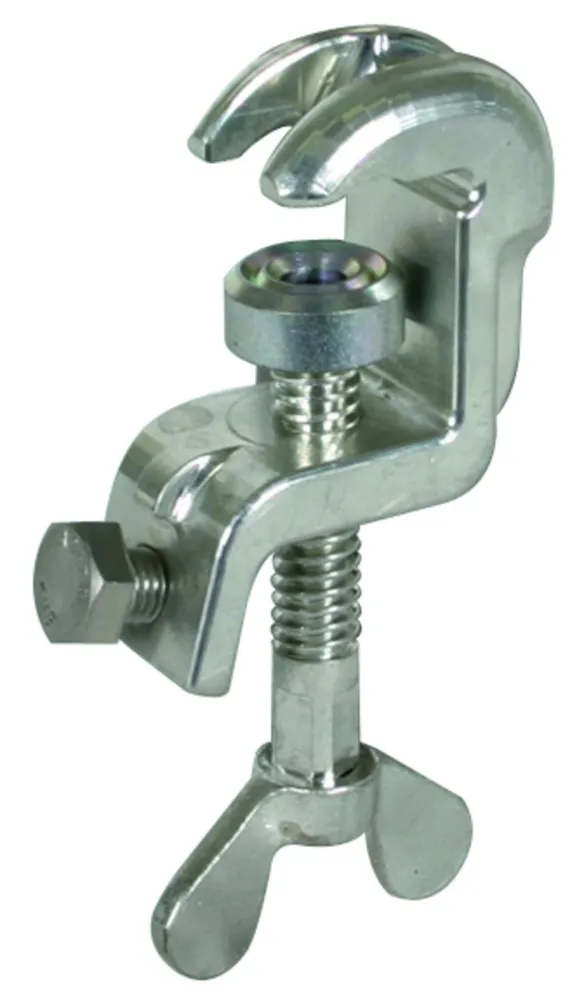

Pinza de puesta a tierra universal con tornillo de mariposa

2 Products

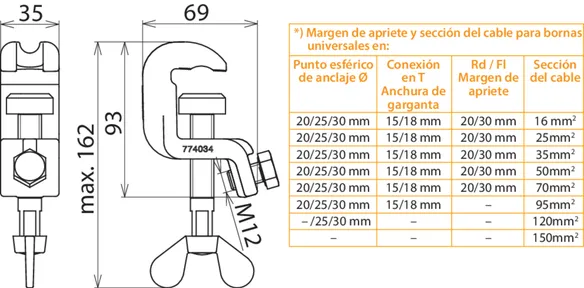

Part No. 774034 UEK 25 FS

GTIN 4013364114586, Customs tariff No. (EU): 85359000, Gross weight: 661.60 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Technical data

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA

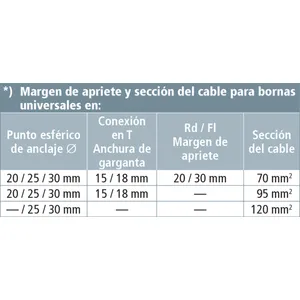

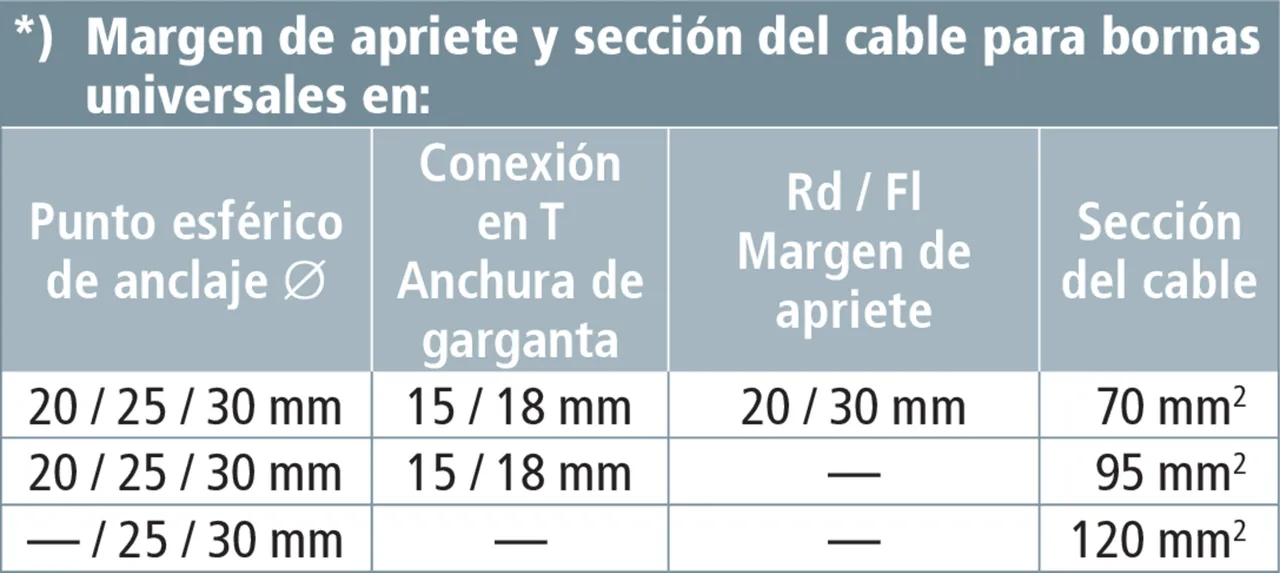

^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Product 774034 was added to Notepad.

Go to Notepad

Product 774034 was added to the cart.

Go to Web-Shop

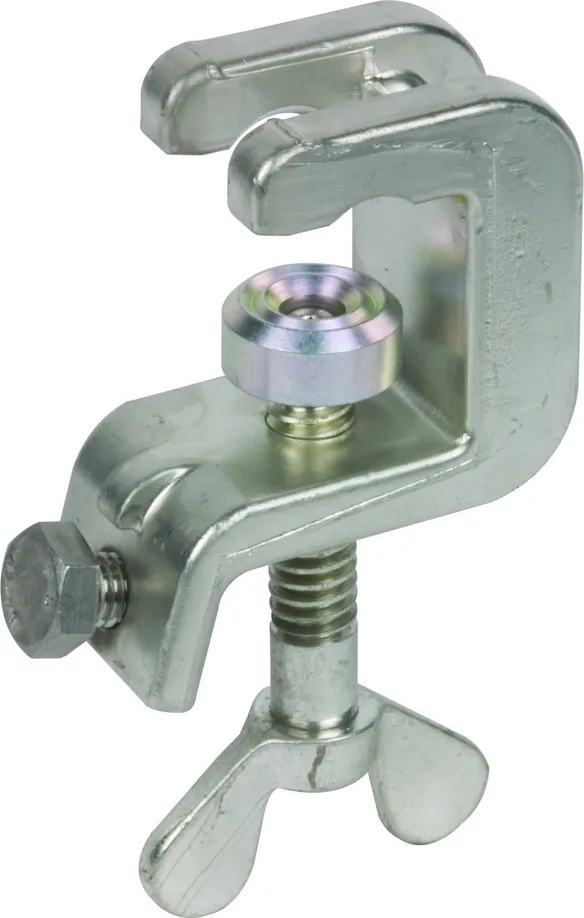

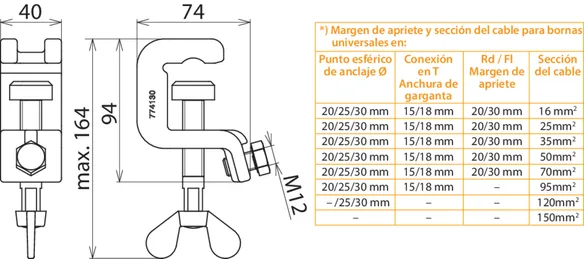

Part No. 774130 UEK 30 FS

GTIN 4013364057739, Customs tariff No. (EU): 85359000, Gross weight: 780.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Product 774130 was added to Notepad.

Go to Notepad

Product 774130 was added to the cart.

Go to Web-Shop

Pinza de puesta a tierra universal con maneta

2 Products

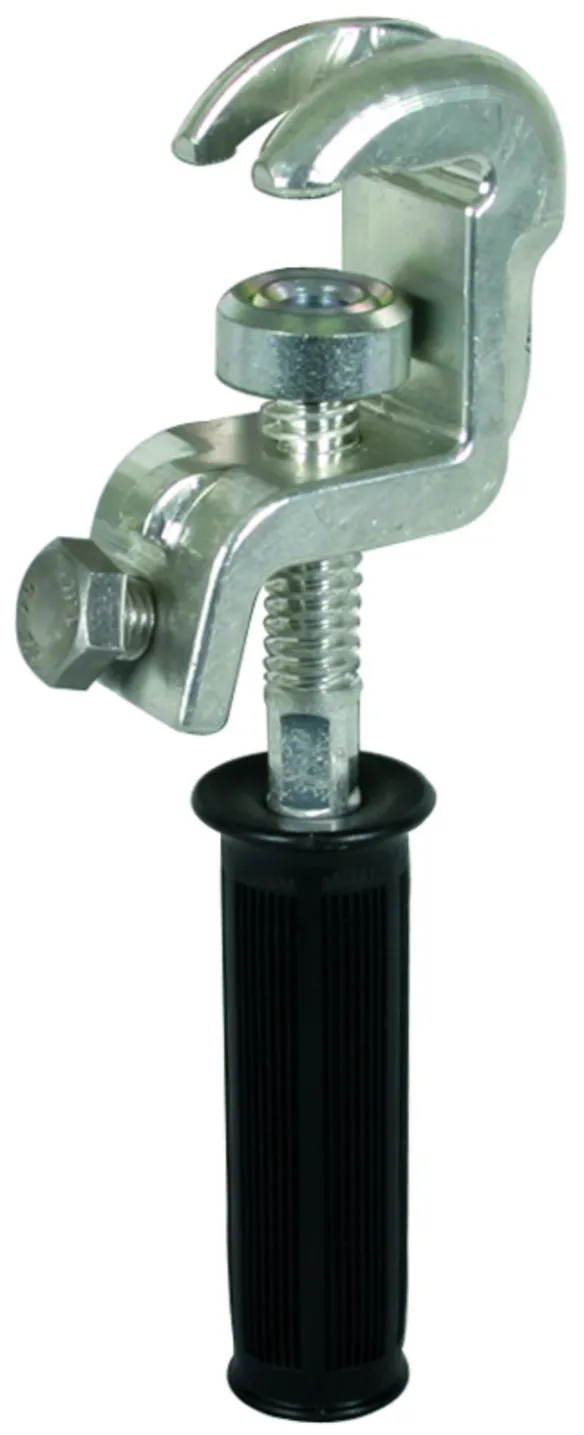

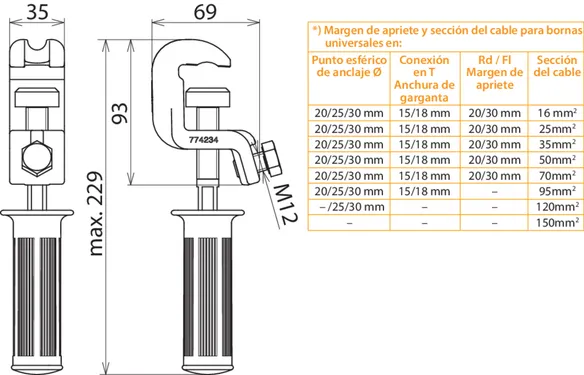

Part No. 774234 UEK 25 HG

GTIN 4013364114593, Customs tariff No. (EU): 85359000, Gross weight: 771.60 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Technical data

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Product 774234 was added to Notepad.

Go to Notepad

Product 774234 was added to the cart.

Go to Web-Shop

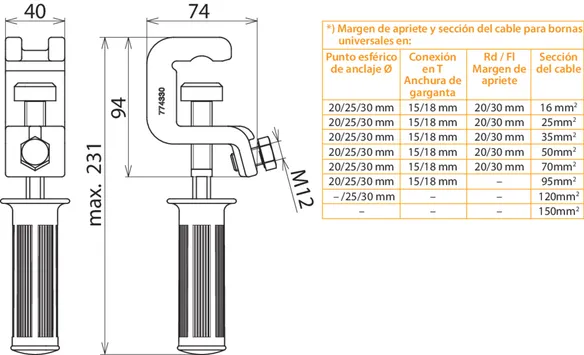

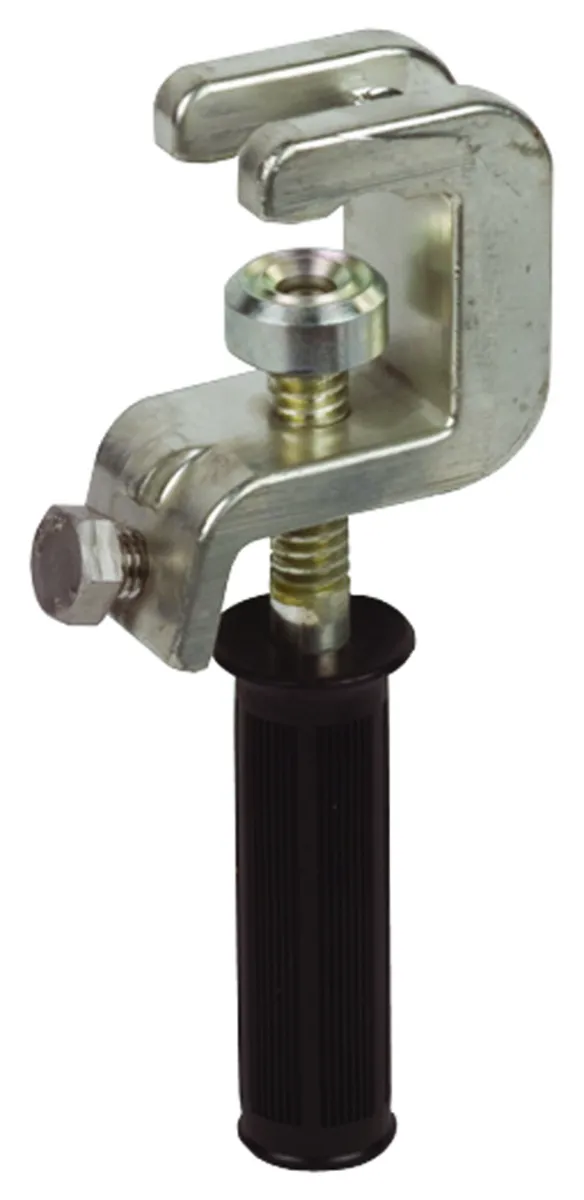

Part No. 774330 UEK 30 HG

GTIN 4013364057715, Customs tariff No. (EU): 85359000, Gross weight: 941.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Technical data

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Product 774330 was added to Notepad.

Go to Notepad

Product 774330 was added to the cart.

Go to Web-Shop

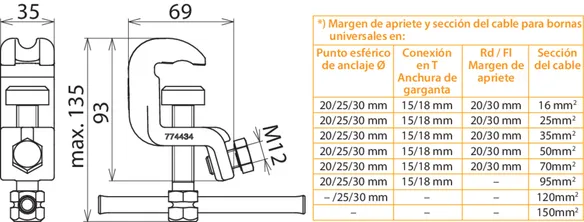

Pinza de puesta a tierra universal con palanca de apriete

2 Products

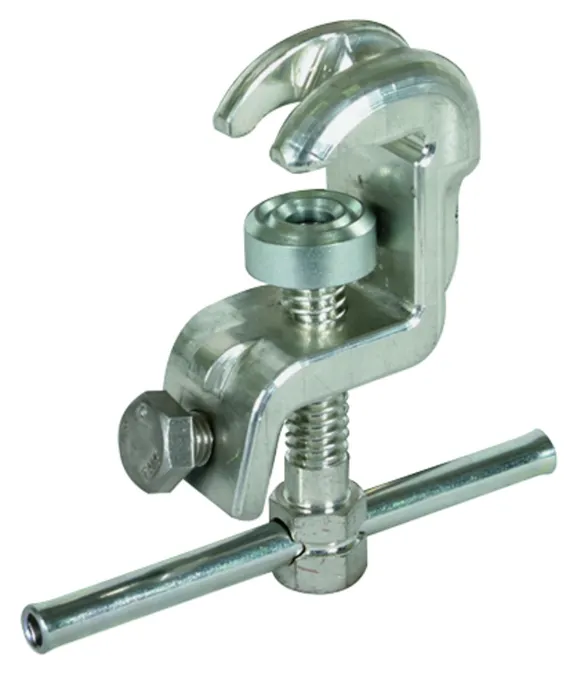

Part No. 774434 UEK 25 SKN

GTIN 4013364114609, Customs tariff No. (EU): 85359000, Gross weight: 712.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Product 774434 was added to Notepad.

Go to Notepad

Product 774434 was added to the cart.

Go to Web-Shop

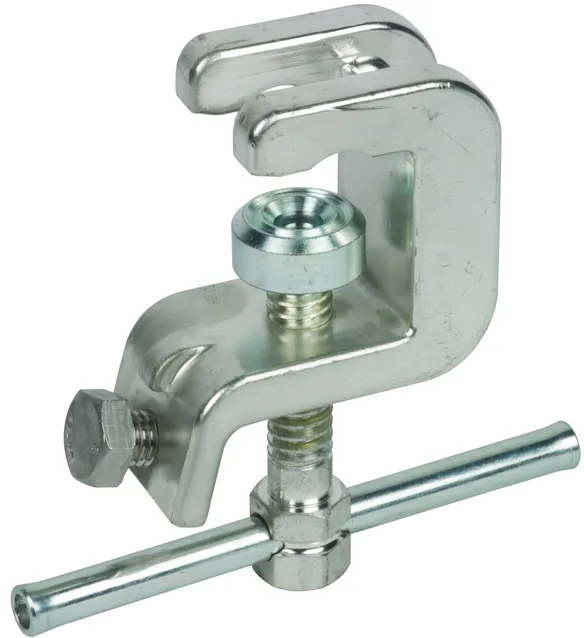

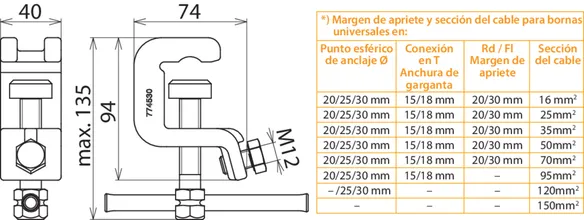

Part No. 774530 UEK 30 SKN

GTIN 4013364057746, Customs tariff No. (EU): 85359000, Gross weight: 700.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Para punto esférico de anclaje Ø	30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Para punto esférico de anclaje Ø	30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Product 774530 was added to Notepad.

Go to Notepad

Product 774530 was added to the cart.

Go to Web-Shop

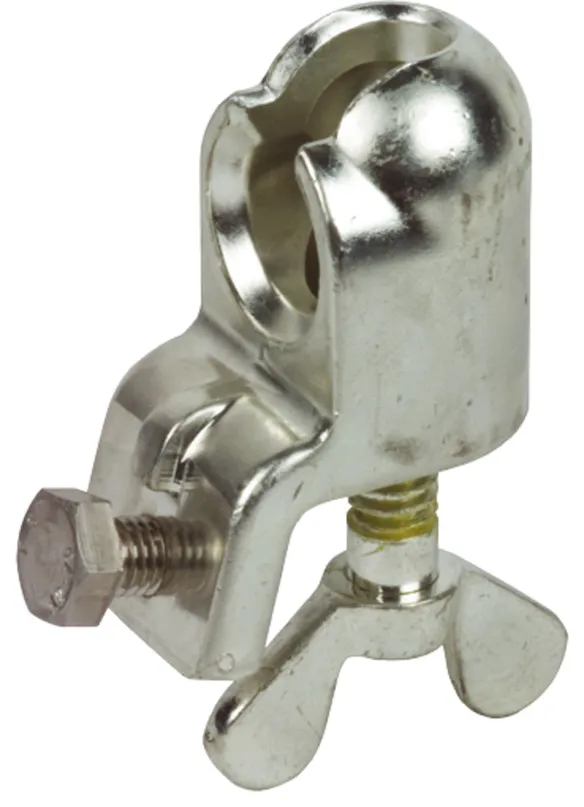

Cubierta de cabezal esférico rígido con tornillo de mariposa

2 Products

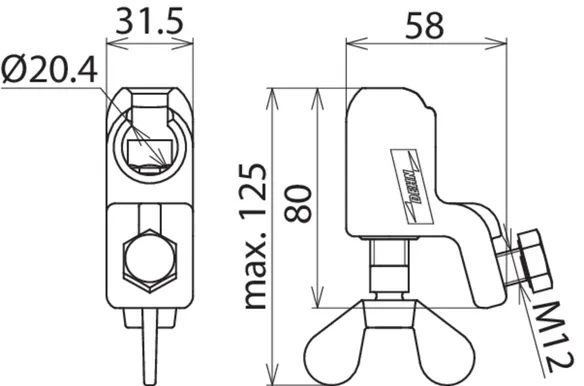

Part No. 772312 KKH 20 FS

GTIN 4013364054431, Customs tariff No. (EU): 85359000, Gross weight: 480.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120 mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120 mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Product 772312 was added to Notepad.

Go to Notepad

Product 772312 was added to the cart.

Go to Web-Shop

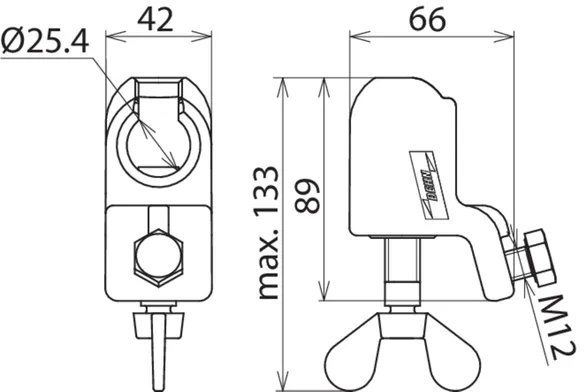

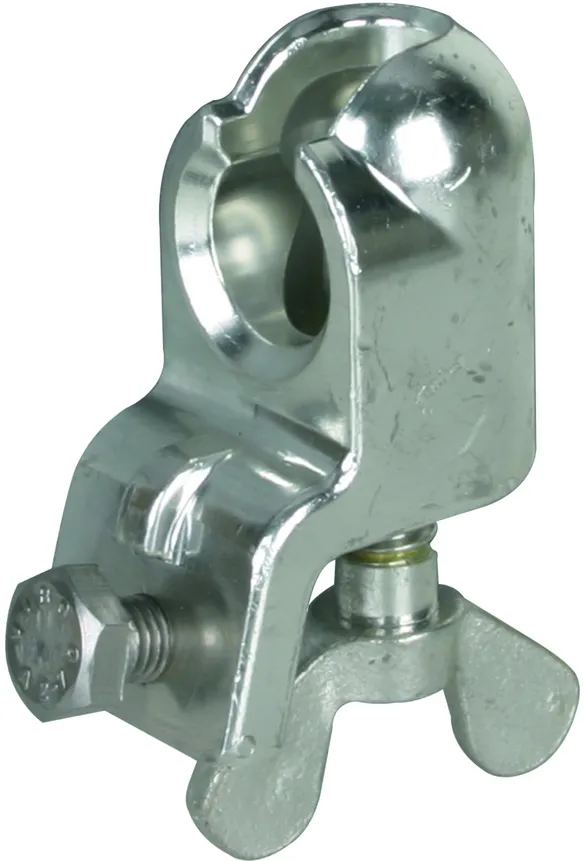

Part No. 772322 KKH 25 FS

GTIN 4013364054455, Customs tariff No. (EU): 85359000, Gross weight: 747.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Product 772322 was added to Notepad.

Go to Notepad

Product 772322 was added to the cart.

Go to Web-Shop

Cubierta de cabezal esférico rígido con maneta

2 Products

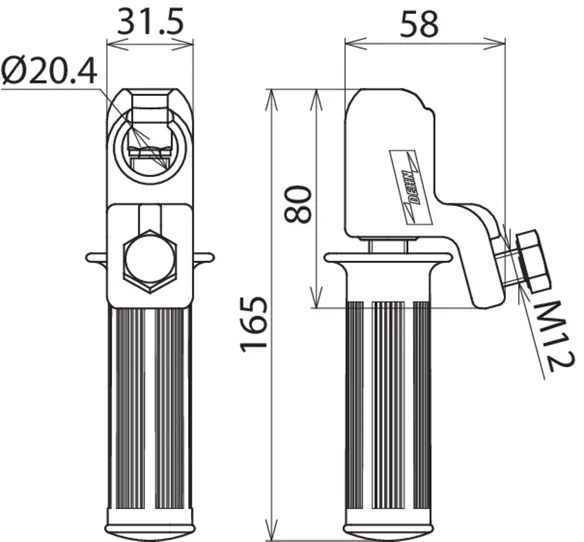

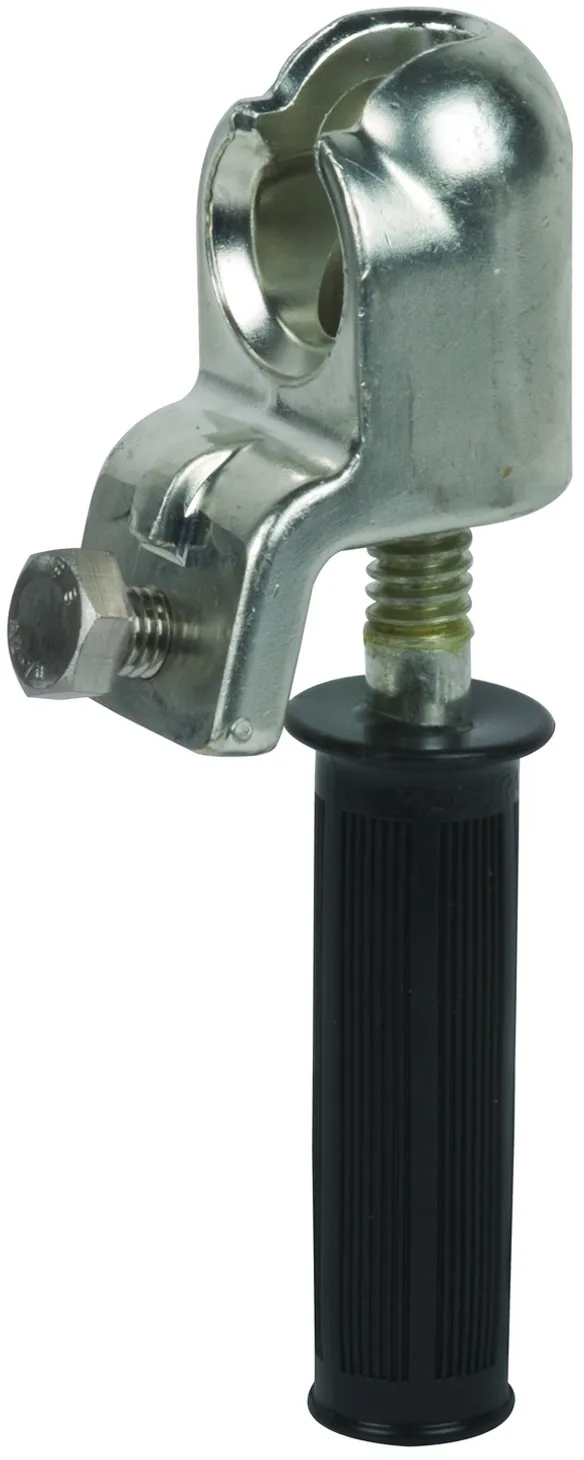

Part No. 772313 KKH 20 HG

GTIN 4013364054448, Customs tariff No. (EU): 85359000, Gross weight: 400.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Technical data

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120 mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120 mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Product 772313 was added to Notepad.

Go to Notepad

Product 772313 was added to the cart.

Go to Web-Shop

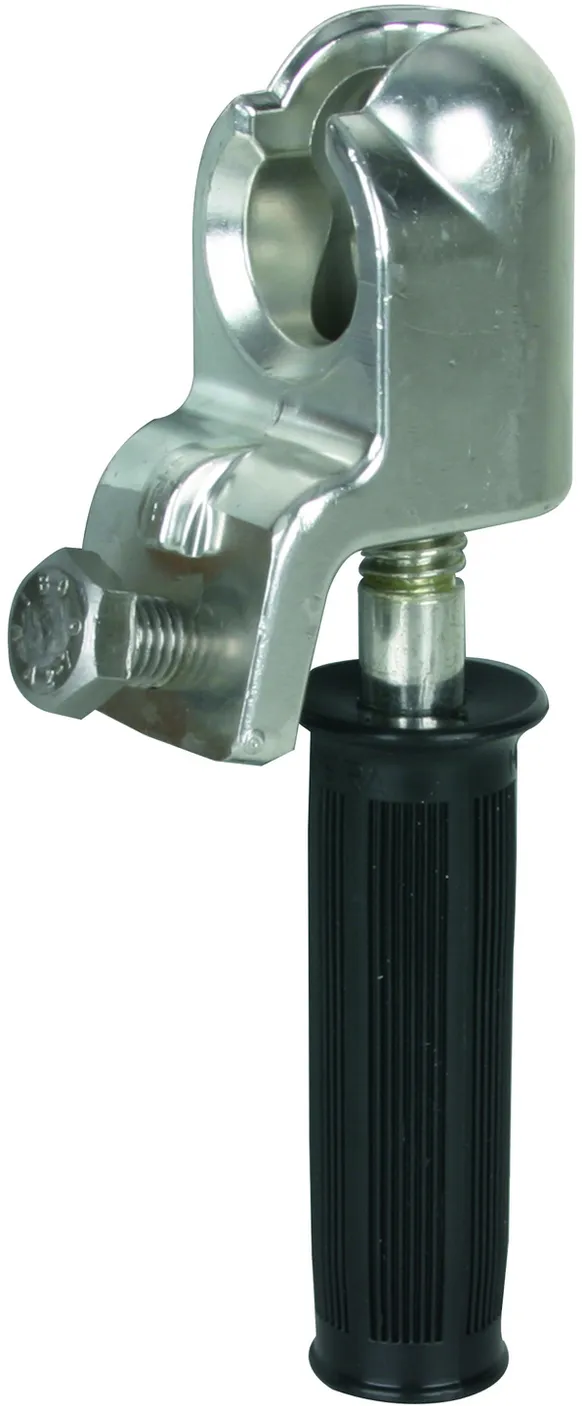

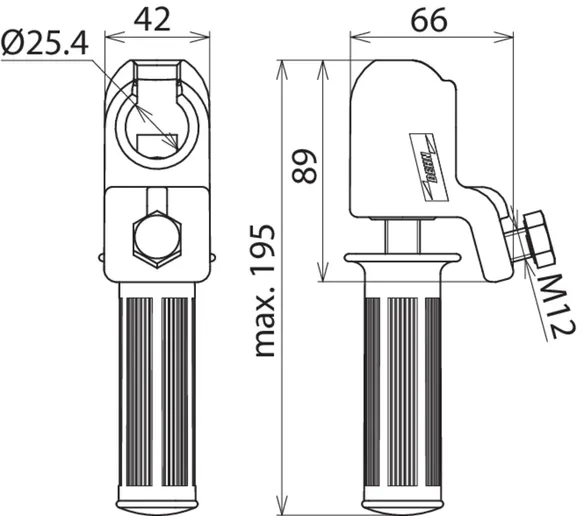

Part No. 772323 KKH 25 HG

GTIN 4013364054462, Customs tariff No. (EU): 85359000, Gross weight: 876.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Technical data

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Product 772323 was added to Notepad.

Go to Notepad

Product 772323 was added to the cart.

Go to Web-Shop

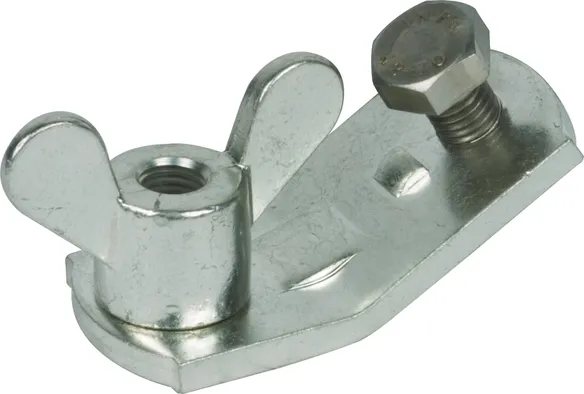

Pieza de conexión a tierra con tornillo de mariposa

2 Products

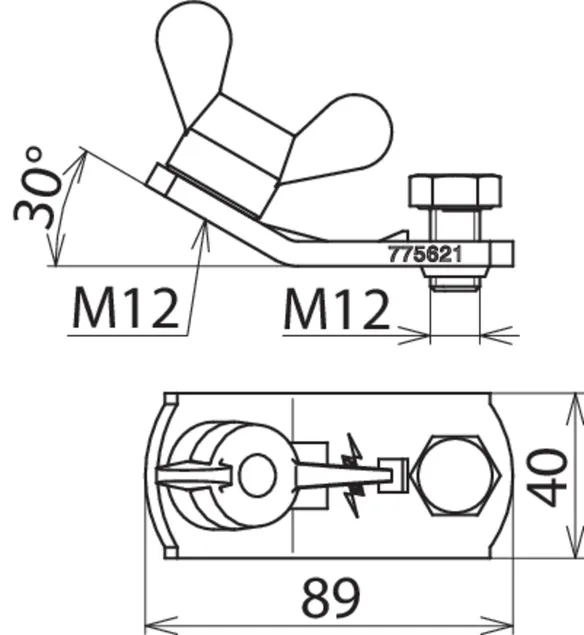

Part No. 775621 EAS EK FM 12

GTIN 4013364102545, Customs tariff No. (EU): 85359000, Gross weight: 311.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Technical data

Dimensiones	M12
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA

Dimensiones	M12
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la abrazadera de sujeción	E-Cu/gal Sn
Material de la tuerca de mariposa	aleación Cu/gal Sn

Product 775621 was added to Notepad.

Go to Notepad

Product 775621 was added to the cart.

Go to Web-Shop

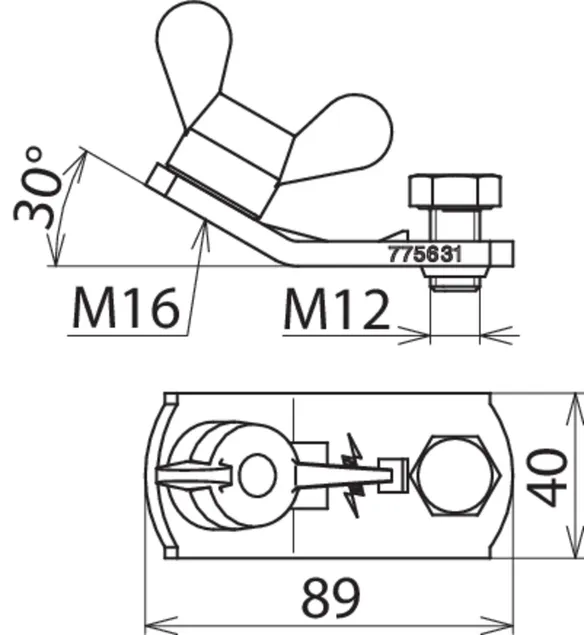

Part No. 775631 EAS EK FM 16

GTIN 4013364102552, Customs tariff No. (EU): 85359000, Gross weight: 290.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Dimensiones	M16
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA

Dimensiones	M16
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la abrazadera de sujeción	E-Cu/gal Sn
Material de la tuerca de mariposa	aleación Cu/gal Sn

Product 775631 was added to Notepad.

Go to Notepad

Product 775631 was added to the cart.

Go to Web-Shop

Pieza de conexión a tierra con tornillo de mariposa

2 Products

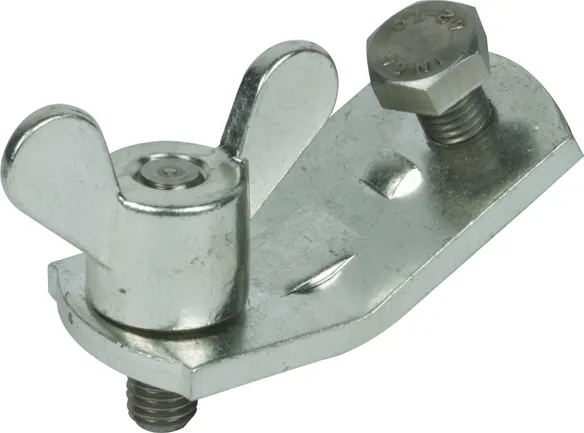

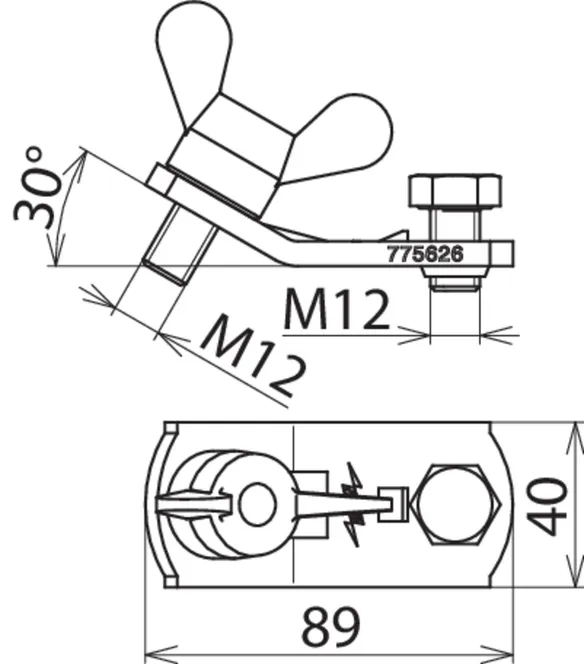

Part No. 775626 EAS EK FS 12

GTIN 4013364102569, Customs tariff No. (EU): 85359000, Gross weight: 343.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Dimensiones	M12 x 15 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA

Dimensiones	M12 x 15 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la abrazadera de sujeción	E-Cu/gal Sn
Material de la tuerca de mariposa	aleación Cu/gal Sn

Product 775626 was added to Notepad.

Go to Notepad

Product 775626 was added to the cart.

Go to Web-Shop

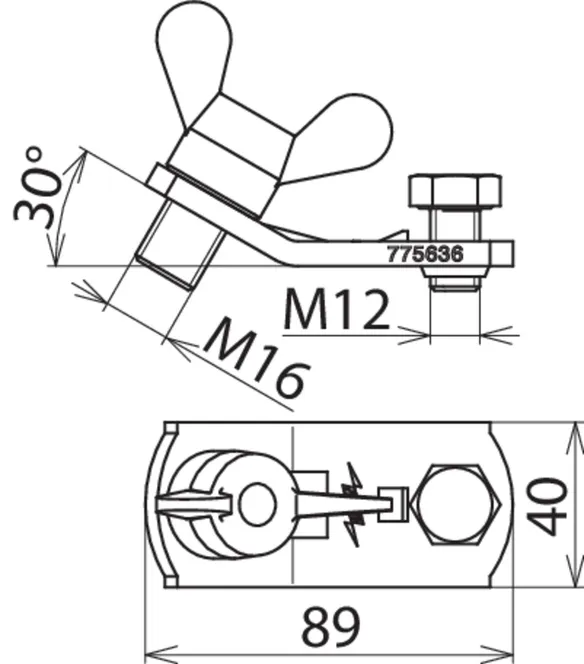

Part No. 775636 EAS EK FS 16

GTIN 4013364102576, Customs tariff No. (EU): 85359000, Gross weight: 350.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Dimensiones	M16 x 15 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA

Dimensiones	M16 x 15 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la abrazadera de sujeción	E-Cu/gal Sn
Material de la tuerca de mariposa	aleación Cu/gal Sn

Product 775636 was added to Notepad.

Go to Notepad

Product 775636 was added to the cart.

Go to Web-Shop

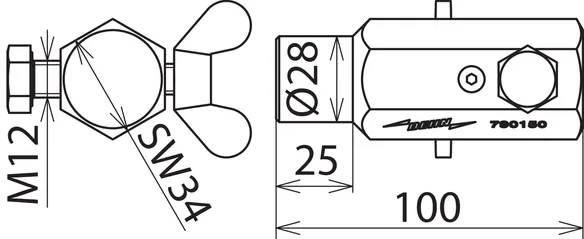

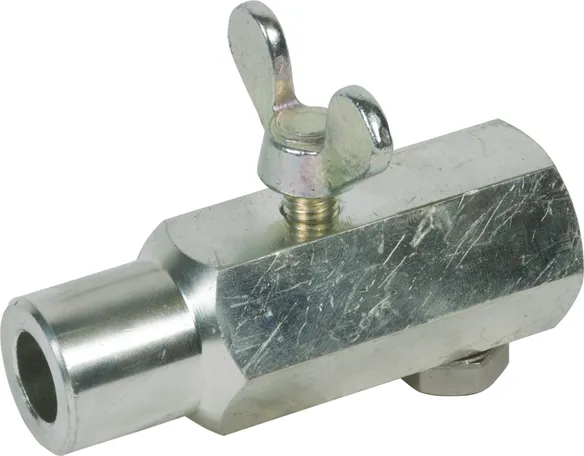

Casquillo de conexión a tierra con tornillo de mariposa

Para puntos de anclaje de toma a tierra con ranura anular.

1 Product

Part No. 790150 EAB RN 16 FS

GTIN 4013364005365, Customs tariff No. (EU): 85359000, Gross weight: 450.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Dimensiones	Ø16 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
^*) para longitudes de cable > 4000 mm: máx. hasta 95 mm²(26,5 kA / 0,5 s)

Dimensiones	Ø16 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la abrazadera de sujeción	E-Cu/gal Sn
Material de la tuerca de mariposa	aleación Cu/gal Sn
^*) para longitudes de cable > 4000 mm: máx. hasta 95 mm²(26,5 kA / 0,5 s)

Product 790150 was added to Notepad.

Go to Notepad

Product 790150 was added to the cart.

Go to Web-Shop

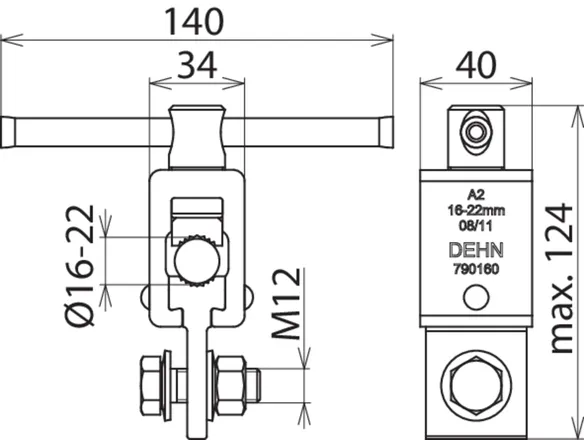

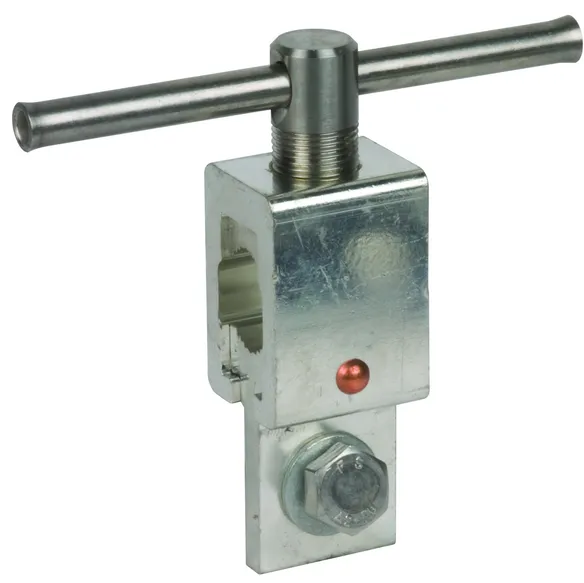

Casquillo de conexión a tierra con palanca de apriete

Para puntos de anclaje de toma a tierra con ranura anular.

1 Product

Part No. 790160 EAB RN 16 SKN

GTIN 4013364018693, Customs tariff No. (EU): 85359000, Gross weight: 737.40 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Dimensiones	Ø16 mm
Protección antitorsión	PK2
Para sección del cable Cu	16 ... 150^**) mm²
Corriente máx. de cortocircuito I_k 0,5 s	29,6 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
^**) La corriente máxima de cortocircuito es 29,6 kA, también en caso de una duración de desconexión I_k 1 s

Dimensiones	Ø16 mm
Protección antitorsión	PK2
Para sección del cable Cu	16 ... 150^**) mm²
Corriente máx. de cortocircuito I_k 0,5 s	29,6 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la abrazadera de sujeción	E-Cu/gal Sn
^**) La corriente máxima de cortocircuito es 29,6 kA, también en caso de una duración de desconexión I_k 1 s

Product 790160 was added to Notepad.

Go to Notepad

Product 790160 was added to the cart.

Go to Web-Shop

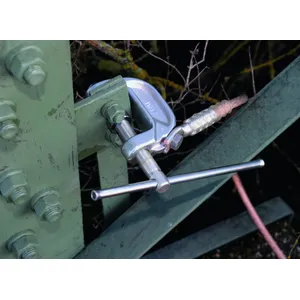

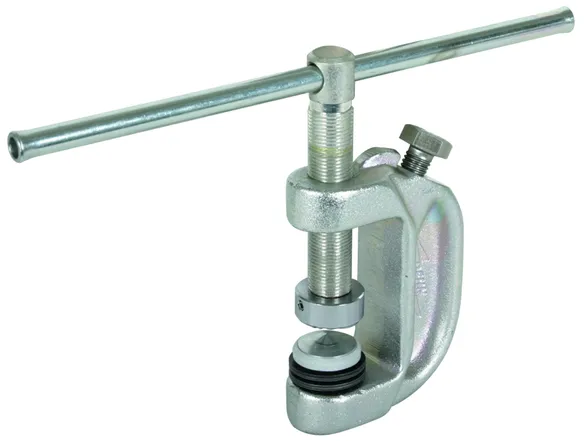

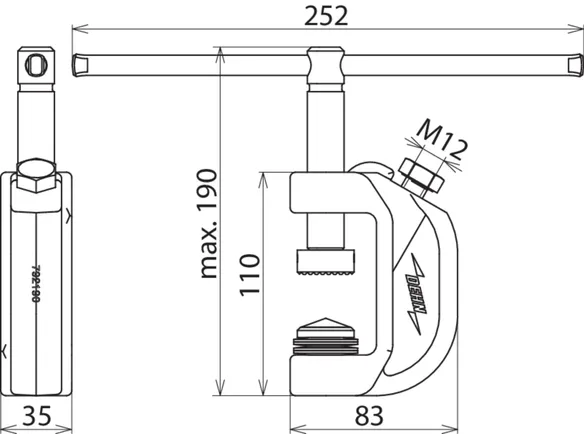

Torno de tierra con espárrago roscado y resorte de disco

Resortes de disco y espárrago roscado largo para contacto seguro

1 Product

Part No. 792190 EFK FL40 SKN

GTIN 4013364068315, Customs tariff No. (EU): 85359000, Gross weight: 1.32 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Margen de apriete	hasta 40 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 95 mm²
Corriente máx. de cortocircuito I_k 0,5 s	26,5 kA
Corriente máx. de cortocircuito I_k 1 s	18,7 kA

Margen de apriete	hasta 40 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 95 mm²
Corriente máx. de cortocircuito I_k 0,5 s	26,5 kA
Corriente máx. de cortocircuito I_k 1 s	18,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	GT/gal Zn
Material del espárrago	Ms/gal Zn
Material de la placa de fresado	Acero, endurecido/niquelado
Material del resorte	acero para resortes

Product 792190 was added to Notepad.

Go to Notepad

Product 792190 was added to the cart.

Go to Web-Shop

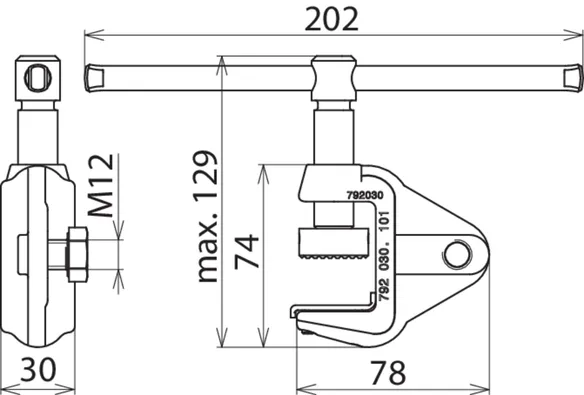

Torno de tierra con espárrago roscado

Platillo de fresado y espárrago roscado largo para contacto seguro.

1 Product

Part No. 792030 EFK FL30 SKN

GTIN 4013364005853, Customs tariff No. (EU): 85359000, Gross weight: 610.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Margen de apriete	hasta 30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 50 mm²
Corriente máx. de cortocircuito I_k 0,5 s	14,0 kA
Corriente máx. de cortocircuito I_k 1 s	9,9 kA

Margen de apriete	hasta 30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 50 mm²
Corriente máx. de cortocircuito I_k 0,5 s	14,0 kA
Corriente máx. de cortocircuito I_k 1 s	9,9 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	GT/gal Zn
Material del espárrago	Ms/gal Zn
Material de la placa de fresado	Acero, endurecido/niquelado
Material del resorte	acero para resortes

Product 792030 was added to Notepad.

Go to Notepad

Product 792030 was added to the cart.

Go to Web-Shop

Elementos de puesta a tierra para instalaciones de conmutación y líneas aéreas

Details

Pinza de puesta a tierra universal con tornillo de mariposa

Part No. 774034 UEK 25 FS

You are not authorized to download 774034.stp

You are not authorized to download 774034.igs

You are not authorized to download 774034.jt

You are not authorized to download 774034.dwg

You are not authorized to download 774034m_D.dxf

Product 774034 was added to Notepad.

Product 774034 was added to the cart.

Part No. 774130 UEK 30 FS

Product 774130 was added to Notepad.

Product 774130 was added to the cart.

Pinza de puesta a tierra universal con maneta

Part No. 774234 UEK 25 HG

You are not authorized to download 774234.stp

You are not authorized to download 774234.igs

You are not authorized to download 774234.jt

You are not authorized to download 774234.dwg

You are not authorized to download 774234m_D.dxf

Product 774234 was added to Notepad.

Product 774234 was added to the cart.

Part No. 774330 UEK 30 HG

You are not authorized to download 774330.stp

You are not authorized to download 774330.igs

You are not authorized to download 774330.jt

You are not authorized to download 774330.dwg

You are not authorized to download 774330m_E_Klemmbereich.dxf

Product 774330 was added to Notepad.

Product 774330 was added to the cart.

Pinza de puesta a tierra universal con palanca de apriete

Part No. 774434 UEK 25 SKN

Product 774434 was added to Notepad.

Product 774434 was added to the cart.

Part No. 774530 UEK 30 SKN

Product 774530 was added to Notepad.

Product 774530 was added to the cart.

Cubierta de cabezal esférico rígido con tornillo de mariposa

Part No. 772312 KKH 20 FS

Product 772312 was added to Notepad.

Product 772312 was added to the cart.

Part No. 772322 KKH 25 FS

Product 772322 was added to Notepad.

Product 772322 was added to the cart.

Cubierta de cabezal esférico rígido con maneta

Part No. 772313 KKH 20 HG

You are not authorized to download 772313.stp

You are not authorized to download 772313.igs

You are not authorized to download 772313.jt

You are not authorized to download 772313.dwg

You are not authorized to download 772313m_D.dxf

Product 772313 was added to Notepad.

Product 772313 was added to the cart.

Part No. 772323 KKH 25 HG

You are not authorized to download 772323.stp

You are not authorized to download 772323.igs

You are not authorized to download 772323.jt

You are not authorized to download 772323.dwg

You are not authorized to download 772323m_D.dxf

Product 772323 was added to Notepad.

Product 772323 was added to the cart.

Pieza de conexión a tierra con tornillo de mariposa

Part No. 775621 EAS EK FM 12

You are not authorized to download 775621.stp

You are not authorized to download 775621.igs

You are not authorized to download 775621.jt

You are not authorized to download 775621.dwg

You are not authorized to download 775621m_D.dxf

Product 775621 was added to Notepad.

Product 775621 was added to the cart.

Part No. 775631 EAS EK FM 16

Product 775631 was added to Notepad.

Product 775631 was added to the cart.

Pieza de conexión a tierra con tornillo de mariposa

Part No. 775626 EAS EK FS 12

Product 775626 was added to Notepad.

Product 775626 was added to the cart.

Part No. 775636 EAS EK FS 16

Product 775636 was added to Notepad.
