Abrazadera de toma de tierra protección contra rayos

Abrazaderas de toma de tierra para incluir tuberías en la compensación de potencial de protección y función según DIN VDE 0100-410/540 y la compensación de potencial de protección contra el rayo según EN 62305-3 (VDE 0185-305-3).

El margen de apriete (indicación en mm) se refiere al diámetro exterior y el margen de apriete (indicación en pulgadas) se refiere al diámetro interior (diámetro nominal) de las tuberías.

Versión con tornillos M10

Conexión para Rd 4-10 mm o sección de conexión max. 70 mm2.

6 Products

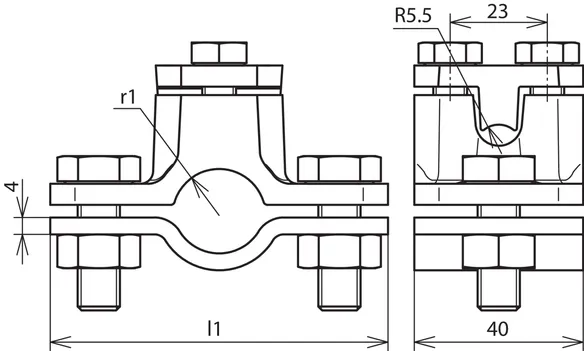

Part No. 407012 ERS 21 AS4.10 TG STTZN

GTIN 4013364026100, Customs tariff No. (EU): 85359000, Gross weight: 442.00 g, PU: 10.00 unidad(es)

Images

Additional information


Margen de apriete del tubo Ø: 21 mm (1/2'')
Material: fundición maleable / St/tZn
Dimensiones: 80 x 11 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 21 AS4.10 TG STTZN
art. no.: 407012
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 21 mm (1/2'')
Material fundición maleable / St/tZn
Dimensiones (l1 x r1) 80 x 11 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 407012 was added to Notepad.

Go to Notepad

Product 407012 was added to the cart.

Go to Web-Shop

Part No. 407034 ERS 27 AS4.10 TG STTZN

GTIN 4013364026117, Customs tariff No. (EU): 85359000, Gross weight: 453.00 g, PU: 10.00 unidad(es)

Images

Additional information


Margen de apriete del tubo Ø: 27 mm (3/4'')
Material: fundición maleable / St/tZn
Dimensiones: 83 x 14 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 27 AS4.10 TG STTZN
art. no.: 407034
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 27 mm (3/4'')
Material fundición maleable / St/tZn
Dimensiones (l1 x r1) 83 x 14 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 407034 was added to Notepad.

Go to Notepad

Product 407034 was added to the cart.

Go to Web-Shop

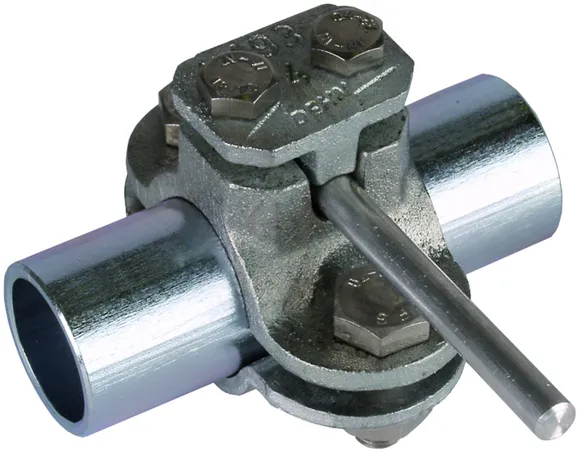

Part No. 407100 ERS 34 AS4.10 TG STTZN

GTIN 4013364026124, Customs tariff No. (EU): 85359000, Gross weight: 467.00 g, PU: 10.00 unidad(es)

Images

Additional information


Margen de apriete del tubo Ø: 34 mm (1'')
Material: fundición maleable / St/tZn
Dimensiones: 85 x 17,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 34 AS4.10 TG STTZN
art. no.: 407100
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 34 mm (1'')
Material fundición maleable / St/tZn
Dimensiones (l1 x r1) 85 x 17,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 407100 was added to Notepad.

Go to Notepad

Product 407100 was added to the cart.

Go to Web-Shop

Part No. 407114 ERS 42 AS4.10 TG STTZN

GTIN 4013364026131, Customs tariff No. (EU): 85359000, Gross weight: 490.00 g, PU: 10.00 unidad(es)

Images

Additional information


Margen de apriete del tubo Ø: 42 mm (1 1/4'')
Material: fundición maleable / St/tZn
Dimensiones: 100 x 24,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 42 AS4.10 TG STTZN
art. no.: 407114
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 42 mm (1 1/4'')
Material fundición maleable / St/tZn
Dimensiones (l1 x r1) 100 x 24,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 407114 was added to Notepad.

Go to Notepad

Product 407114 was added to the cart.

Go to Web-Shop

Part No. 407112 ERS 48 AS4.10 TG STTZN

GTIN 4013364026148, Customs tariff No. (EU): 85359000, Gross weight: 512.00 g, PU: 10.00 unidad(es)

Images

Additional information


Margen de apriete del tubo Ø: 48 mm (1 1/2'')
Material: fundición maleable / St/tZn
Dimensiones: 95 x 22 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 48 AS4.10 TG STTZN
art. no.: 407112
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 48 mm (1 1/2'')
Material fundición maleable / St/tZn
Dimensiones (l1 x r1) 95 x 22 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 407112 was added to Notepad.

Go to Notepad

Product 407112 was added to the cart.

Go to Web-Shop

Part No. 407200 ERS 60 AS4.10 TG STTZN

GTIN 4013364026162, Customs tariff No. (EU): 85359000, Gross weight: 568.20 g, PU: 1.00 unidad(es)

Images

Additional information


Margen de apriete del tubo Ø: 60 mm (2'')
Material: fundición maleable / St/tZn
Dimensiones: 113 x 30,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 60 AS4.10 TG STTZN
art. no.: 407200
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 60 mm (2'')
Material fundición maleable / St/tZn
Dimensiones (l1 x r1) 113 x 30,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 407200 was added to Notepad.

Go to Notepad

Product 407200 was added to the cart.

Go to Web-Shop

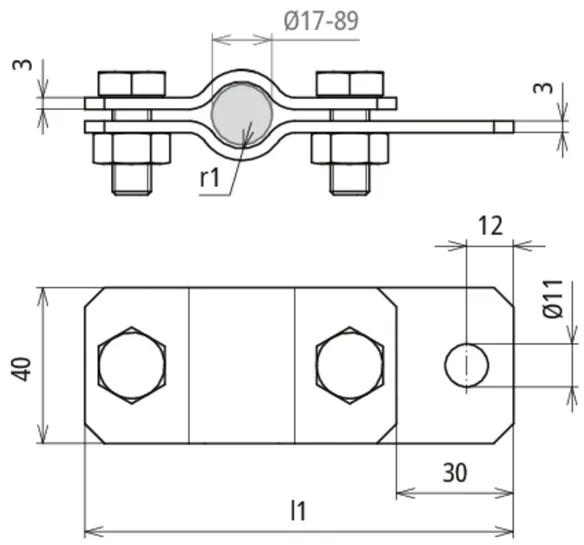

Diseño de St/tZn con tornillo hexagonal

St/tZn con espesor de material de 3 mm.
Conexión para pletina con tornillos y tuercas, para conductores redondos de 7-10 mm, por ejemplo, conector KS con ref. 301 000 o caballete de sujeción con ref. 390 150.

10 Products

Part No. 410038 ERS 17 AB11 STTZN

GTIN 4013364026223, Customs tariff No. (EU): 85359000, Gross weight: 215.00 g, PU: 25.00 unidad(es)

Images

Additional information

Abrazadera de toma de tierra de St/tZn con tornillo M10 para tubo de D 17 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 17 mm (3/8'')
Material: St/tZn
Dimensiones: 110 x 8,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 17 AB11 STTZN
art. no.: 410038
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 17 mm (3/8'')
Material St/tZn
Dimensiones (l1 x r1) 110 x 8,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 410038 was added to Notepad.

Go to Notepad

Product 410038 was added to the cart.

Go to Web-Shop

Part No. 410012 ERS 21 AB11 STTZN

GTIN 4013364026186, Customs tariff No. (EU): 85359000, Gross weight: 238.20 g, PU: 25.00 unidad(es)

Images

Additional information

Abrazadera de toma de tierra de St/tZn con tornillo M10 para tubo de D 21 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 21 mm (1/2'')
Material: St/tZn
Dimensiones: 115 x 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 21 AB11 STTZN
art. no.: 410012
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 21 mm (1/2'')
Material St/tZn
Dimensiones (l1 x r1) 115 x 10,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 410012 was added to Notepad.

Go to Notepad

Product 410012 was added to the cart.

Go to Web-Shop

Part No. 410034 ERS 27 AB11 STTZN

GTIN 4013364026247, Customs tariff No. (EU): 85359000, Gross weight: 235.00 g, PU: 25.00 unidad(es)

Images

Additional information

Abrazadera de toma de tierra de St/tZn con tornillo M10 para tubo de D 27 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 27 mm (3/4'')
Material: St/tZn
Dimensiones: 115 x 13,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 27 AB11 STTZN
art. no.: 410034
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 27 mm (3/4'')
Material St/tZn
Dimensiones (l1 x r1) 115 x 13,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 410034 was added to Notepad.

Go to Notepad

Product 410034 was added to the cart.

Go to Web-Shop

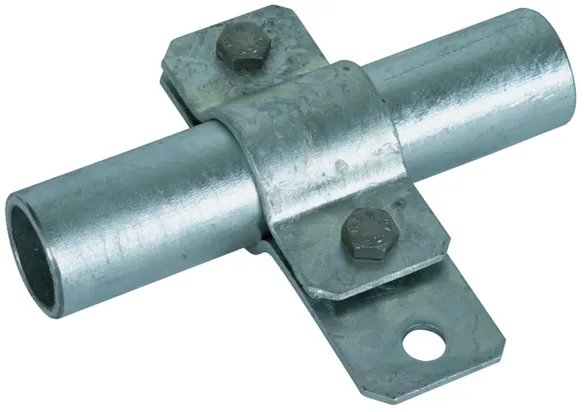

Part No. 410100 ERS 34 AB11 STTZN

GTIN 4013364026254, Customs tariff No. (EU): 85359000, Gross weight: 250.60 g, PU: 25.00 unidad(es)

Images

Additional information

Abrazadera de toma de tierra de St/tZn con tornillo M10 para tubo de D 34 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 34 mm (1'')
Material: St/tZn
Dimensiones: 124 x 17 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 34 AB11 STTZN
art. no.: 410100
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 34 mm (1'')
Material St/tZn
Dimensiones (l1 x r1) 124 x 17 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 410100 was added to Notepad.

Go to Notepad

Product 410100 was added to the cart.

Go to Web-Shop

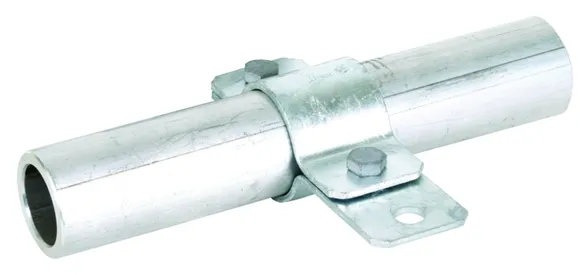

Part No. 410114 ERS 42 AB11 STTZN

GTIN 4013364026261, Customs tariff No. (EU): 85359000, Gross weight: 280.80 g, PU: 25.00 unidad(es)

Images

Additional information

Abrazadera de toma de tierra de St/tZn con tornillo M10 para tubo de D 42 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 42 mm (1 1/4'')
Material: St/tZn
Dimensiones: 132,5 x 21 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 42 AB11 STTZN
art. no.: 410114
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 42 mm (1 1/4'')
Material St/tZn
Dimensiones (l1 x r1) 132,5 x 21 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 410114 was added to Notepad.

Go to Notepad

Product 410114 was added to the cart.

Go to Web-Shop

Part No. 410112 ERS 48 AB11 STTZN

GTIN 4013364026278, Customs tariff No. (EU): 85359000, Gross weight: 302.04 g, PU: 25.00 unidad(es)

Images

Additional information

Abrazadera de toma de tierra de St/tZn con tornillo M10 para tubo de D 48 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 48 mm (1 1/2'')
Material: St/tZn
Dimensiones: 140,5 x 24 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 48 AB11 STTZN
art. no.: 410112
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 48 mm (1 1/2'')
Material St/tZn
Dimensiones (l1 x r1) 140,5 x 24 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 410112 was added to Notepad.

Go to Notepad

Product 410112 was added to the cart.

Go to Web-Shop

Part No. 410134 ERS 55 AB11 STTZN

GTIN 4013364026285, Customs tariff No. (EU): 85359000, Gross weight: 318.04 g, PU: 1.00 unidad(es)

Images

Additional information

Abrazadera de toma de tierra de St/tZn con tornillo M10 para tubo de D 55 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 55 mm (1 3/4'')
Material: St/tZn
Dimensiones: 145 x 27,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 55 AB11 STTZN
art. no.: 410134
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 55 mm (1 3/4'')
Material St/tZn
Dimensiones (l1 x r1) 145 x 27,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 410134 was added to Notepad.

Go to Notepad

Product 410134 was added to the cart.

Go to Web-Shop

Part No. 410200 ERS 60 AB11 STTZN

GTIN 4013364026292, Customs tariff No. (EU): 85359000, Gross weight: 330.04 g, PU: 25.00 unidad(es)

Images

Additional information

Abrazadera de toma de tierra de St/tZn con tornillo M10 para tubo de D 60 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 60 mm (2'')
Material: St/tZn
Dimensiones: 151 x 30 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 60 AB11 STTZN
art. no.: 410200
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 60 mm (2'')
Material St/tZn
Dimensiones (l1 x r1) 151 x 30 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 410200 was added to Notepad.

Go to Notepad

Product 410200 was added to the cart.

Go to Web-Shop

Part No. 410212 ERS 76 AB11 STTZN

GTIN 4013364026308, Customs tariff No. (EU): 85359000, Gross weight: 409.65 g, PU: 1.00 unidad(es)

Images

Additional information


Margen de apriete del tubo Ø: 76 mm (2 1/2'')
Material: St/tZn
Dimensiones: 169 x 38 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 76 AB11 STTZN
art. no.: 410212
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 76 mm (2 1/2'')
Material St/tZn
Dimensiones (l1 x r1) 169 x 38 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 410212 was added to Notepad.

Go to Notepad

Product 410212 was added to the cart.

Go to Web-Shop

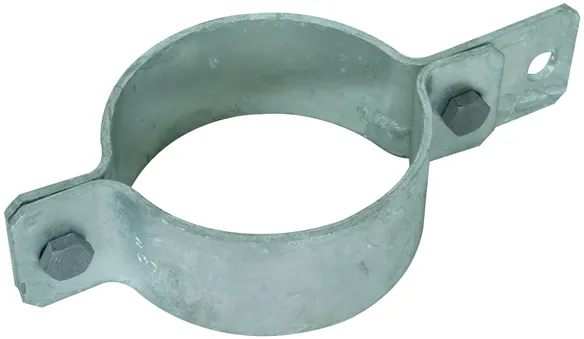

Part No. 410300 ERS 89 AB11 STTZN

GTIN 4013364026315, Customs tariff No. (EU): 85359000, Gross weight: 426.47 g, PU: 1.00 unidad(es)

Images

Additional information


Margen de apriete del tubo Ø: 89 mm (3'')
Material: St/tZn
Dimensiones: 182,5 x 44,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 89 AB11 STTZN
art. no.: 410300
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 89 mm (3'')
Material St/tZn
Dimensiones (l1 x r1) 182,5 x 44,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 410300 was added to Notepad.

Go to Notepad

Product 410300 was added to the cart.

Go to Web-Shop

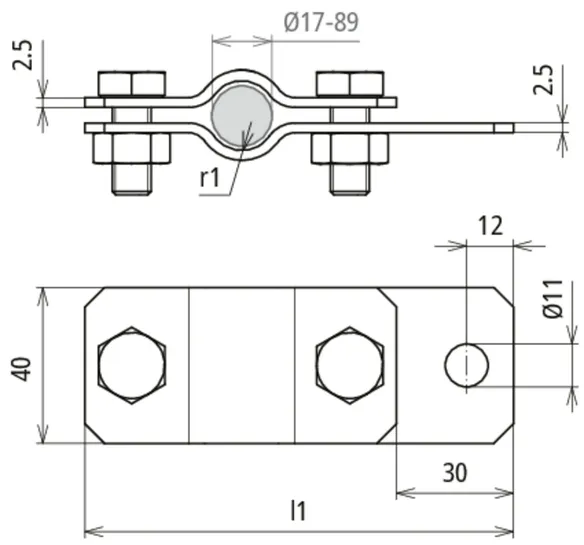

Diseño en INOX con tornillo hexagonal

INOX con espesor de material de 2,5 mm.
Conexión para pletina con tornillos y tuercas, para conductores redondos de 7-10 mm, por ejemplo, conector KS con ref. 301 000 o caballete de sujeción con ref. 390 150.

10 Products

Part No. 410309 ERS 17 AB11 V2A

GTIN 4013364081451, Customs tariff No. (EU): 85359000, Gross weight: 184.00 g, PU: 1.00 unidad(es)

Images

Additional information

Abrazadera de toma de tierra de INOX con tornillo M10 para tubo de D 17 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 17 mm (3/8'')
Material: INOX
Dimensiones: 110,5 x 8,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 17 AB11 V2A
art. no.: 410309
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 17 mm (3/8'')
Material INOX
Dimensiones (l1 x r1) 110,5 x 8,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 410309 was added to Notepad.

Go to Notepad

Product 410309 was added to the cart.

Go to Web-Shop

Part No. 410319 ERS 21 AB11 V2A

GTIN 4013364081505, Customs tariff No. (EU): 85359000, Gross weight: 192.00 g, PU: 25.00 unidad(es)

Images

Additional information

Abrazadera de toma de tierra de INOX con tornillo M10 para tubo de D 21 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 21 mm (1/2'')
Material: INOX
Dimensiones: 114,5 x 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 21 AB11 V2A
art. no.: 410319
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 21 mm (1/2'')
Material INOX
Dimensiones (l1 x r1) 114,5 x 10,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 410319 was added to Notepad.

Go to Notepad

Product 410319 was added to the cart.

Go to Web-Shop

Part No. 410329 ERS 27 AB11 V2A

GTIN 4013364081512, Customs tariff No. (EU): 85359000, Gross weight: 196.00 g, PU: 25.00 unidad(es)

Images

Additional information

Abrazadera de toma de tierra de INOX con tornillo M10 para tubo de D 27 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 27 mm (3/4'')
Material: INOX
Dimensiones: 115,5 x 13,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 27 AB11 V2A
art. no.: 410329
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 27 mm (3/4'')
Material INOX
Dimensiones (l1 x r1) 115,5 x 13,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 410329 was added to Notepad.

Go to Notepad

Product 410329 was added to the cart.

Go to Web-Shop

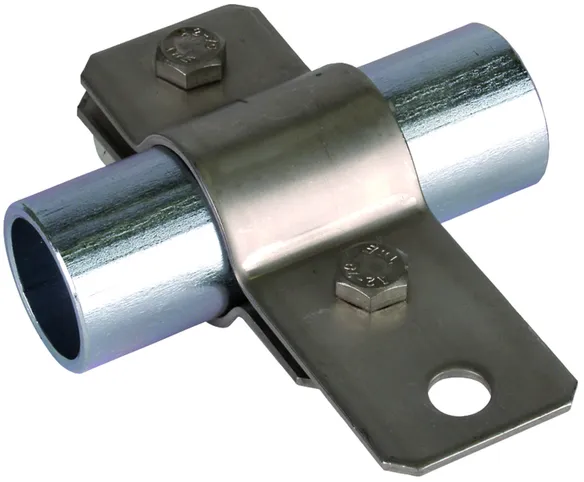

Part No. 410339 ERS 34 AB11 V2A

GTIN 4013364081550, Customs tariff No. (EU): 85359000, Gross weight: 210.60 g, PU: 25.00 unidad(es)

Images

Additional information

Abrazadera de toma de tierra de INOX con tornillo M10 para tubo de D 34 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 34 mm (1'')
Material: INOX
Dimensiones: 124 x 17 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 34 AB11 V2A
art. no.: 410339
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 34 mm (1'')
Material INOX
Dimensiones (l1 x r1) 124 x 17 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 410339 was added to Notepad.

Go to Notepad

Product 410339 was added to the cart.

Go to Web-Shop

Part No. 410349 ERS 42 AB11 V2A

GTIN 4013364081604, Customs tariff No. (EU): 85359000, Gross weight: 236.60 g, PU: 1.00 unidad(es)

Images

Additional information

Abrazadera de toma de tierra de INOX con tornillo M10 para tubo de D 42 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 42 mm (1 1/4'')
Material: INOX
Dimensiones: 132,5 x 21 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 42 AB11 V2A
art. no.: 410349
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 42 mm (1 1/4'')
Material INOX
Dimensiones (l1 x r1) 132,5 x 21 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 410349 was added to Notepad.

Go to Notepad

Product 410349 was added to the cart.

Go to Web-Shop

Part No. 410359 ERS 48 AB11 V2A

GTIN 4013364081468, Customs tariff No. (EU): 85359000, Gross weight: 254.04 g, PU: 1.00 unidad(es)

Images

Additional information

Abrazadera de toma de tierra de INOX con tornillo M10 para tubo de D 48 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 48 mm (1 1/2'')
Material: INOX
Dimensiones: 140,5 x 24 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 48 AB11 V2A
art. no.: 410359
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 48 mm (1 1/2'')
Material INOX
Dimensiones (l1 x r1) 140,5 x 24 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 410359 was added to Notepad.

Go to Notepad

Product 410359 was added to the cart.

Go to Web-Shop

Part No. 410369 ERS 55 AB11 V2A

GTIN 4013364081529, Customs tariff No. (EU): 85359000, Gross weight: 266.04 g, PU: 25.00 unidad(es)

Images

Additional information

Abrazadera de toma de tierra de INOX con tornillo M10 para tubo de D 55 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 55 mm (1 3/4'')
Material: INOX
Dimensiones: 145 x 27,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 55 AB11 V2A
art. no.: 410369
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 55 mm (1 3/4'')
Material INOX
Dimensiones (l1 x r1) 145 x 27,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 410369 was added to Notepad.

Go to Notepad

Product 410369 was added to the cart.

Go to Web-Shop

Part No. 410379 ERS 60 AB11 V2A

GTIN 4013364081475, Customs tariff No. (EU): 85359000, Gross weight: 278.04 g, PU: 1.00 unidad(es)

Images

Additional information

Abrazadera de toma de tierra de INOX con tornillo M10 para tubo de D 60 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 60 mm (2'')
Material: INOX
Dimensiones: 151 x 30 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 60 AB11 V2A
art. no.: 410379
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 60 mm (2'')
Material INOX
Dimensiones (l1 x r1) 151 x 30 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 410379 was added to Notepad.

Go to Notepad

Product 410379 was added to the cart.

Go to Web-Shop

Part No. 410389 ERS 76 AB11 V2A

GTIN 4013364081482, Customs tariff No. (EU): 85359000, Gross weight: 322.55 g, PU: 1.00 unidad(es)

Images

Additional information

Abrazadera de toma de tierra de INOX con tornillo M10 para tubo de D 76 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 76 mm (2 1/2'')
Material: INOX
Dimensiones: 169 x 38 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 76 AB11 V2A
art. no.: 410389
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 76 mm (2 1/2'')
Material INOX
Dimensiones (l1 x r1) 169 x 38 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 410389 was added to Notepad.

Go to Notepad

Product 410389 was added to the cart.

Go to Web-Shop

Part No. 410399 ERS 89 AB11 V2A

GTIN 4013364081499, Customs tariff No. (EU): 85359000, Gross weight: 370.07 g, PU: 1.00 unidad(es)

Images

Additional information

Abrazadera de toma de tierra de INOX con tornillo M10 para tubo de D 89 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 89 mm (3'')
Material: INOX
Dimensiones: 182,5 x 44,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 89 AB11 V2A
art. no.: 410399
o equivalente

Certificates



Technical data

Margen de apriete del tubo Ø 89 mm (3'')
Material INOX
Dimensiones (l1 x r1) 182,5 x 44,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Product 410399 was added to Notepad.

Go to Notepad

Product 410399 was added to the cart.

Go to Web-Shop
back to top
