DEHNguard 5 kA

Alta seguridad del dispositivo, mediante la monitorización del sistema "Thermo-Dynamik-Control"
Instalación sencilla también a posteriori gracias al formato estrecho (ancho de 18 / 36 mm)
Capacidad de derivación de corriente de rayo optimizada de 5 kA (I_n) / 15 kA (I_max) (8/20 µs) cada polo
Coordinado energéticamente dentro de la familia de productos de Red/Line
Indicación de funcionamiento / fallo mediante marca de color verde-rojo en la ventanilla de inspección
Resistente a vibración y choques según EN60068-2

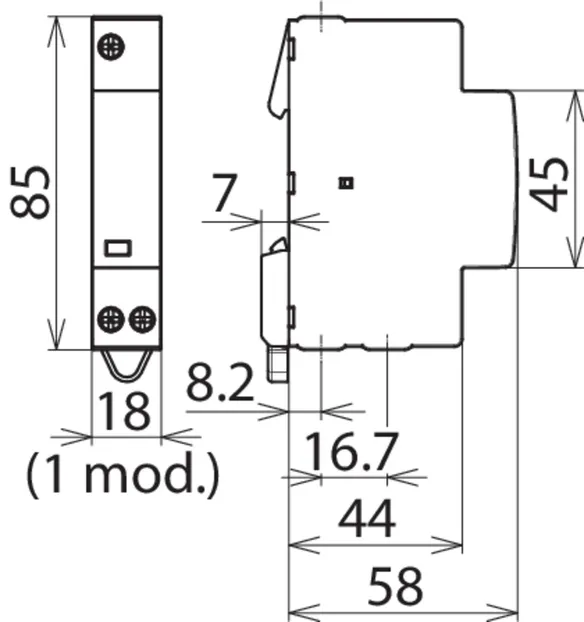

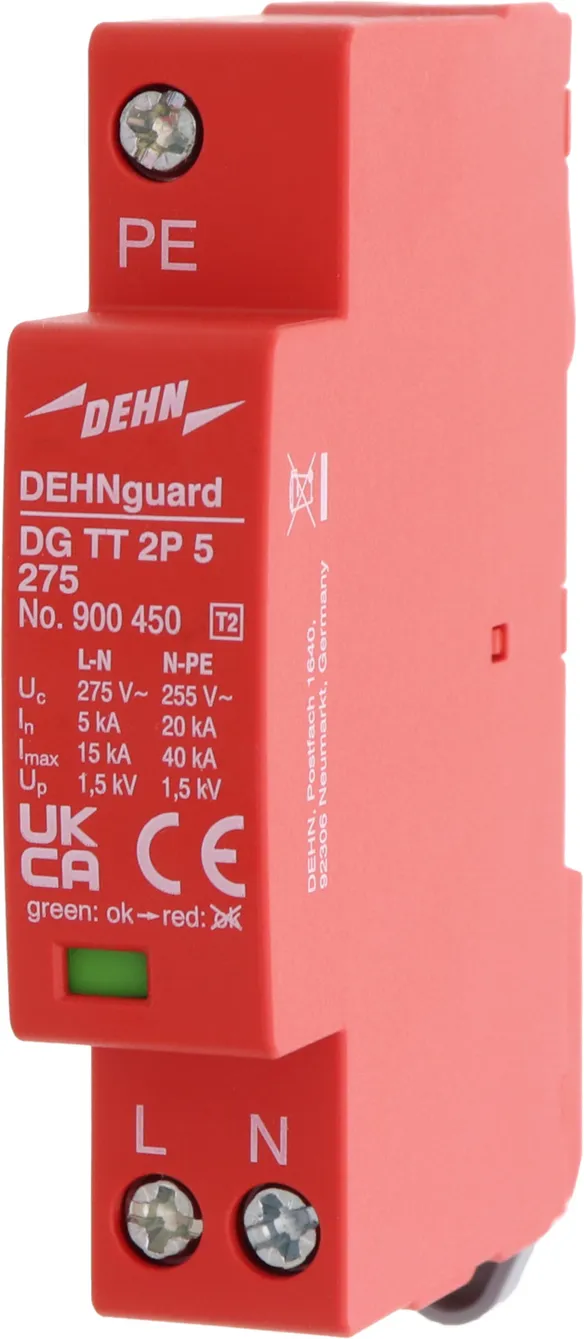

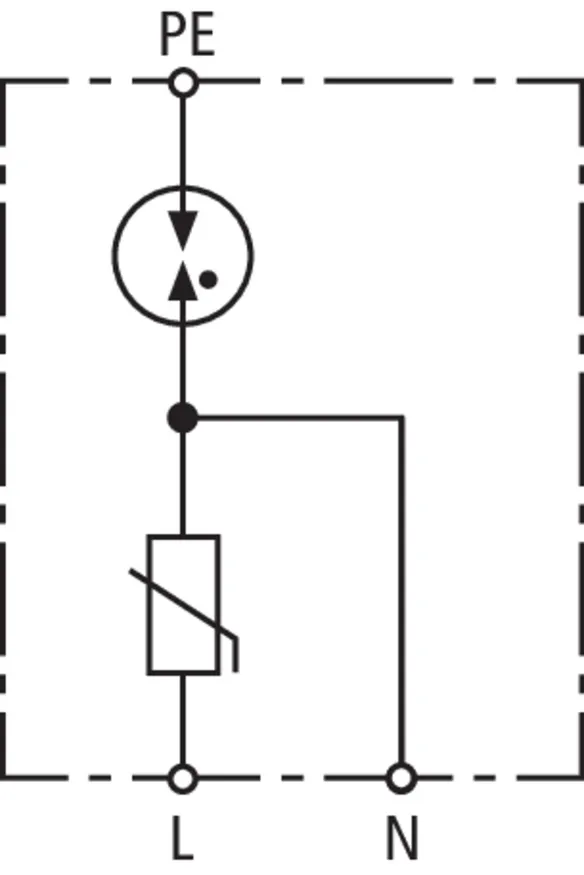

DEHNguard TT 2P 5 275

1 Product

Part No. 900450 DG TT 2P 5 275

GTIN 4013364157989, Customs tariff No. (EU): 85363030, Gross weight: 91.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Certificaciones: KEMA

Producto DEHN
Tipo: DG TT 2P 5 275
art. no.: 900450
o equivalente

Certificates

Technical data

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1.5 kV
Fusible previo máx.	MCB C 63 A
Certificaciones	KEMA

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Suministro de energía	monofásico TT / TN
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Capacidad de apagado corriente consecutiva [N-PE] (I_fi )	100 A
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1.5 kV
Corriente del conductor de protección (I_PE )	≤ 5 µA
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	MCB C 63 A
Resistencia a cortocircuito con máxima protección sobrecorriente AC lado de red (I_SCCR )	6 kA
Tensión TOV [L-N] – Características (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] – Características (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] – Características (U_T )	1200 V / 200 ms – soportado
Temperatura de funcionamiento	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (rígido / flexible) (min.)	0.75 mm²
Sección de conexión (rígido / flexible) (max.)	10 / 6 mm²
Montaje sobre	carril de fijación 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA

Product 900450 was added to Notepad.

Go to Notepad

Product 900450 was added to the cart.

Go to Web-Shop

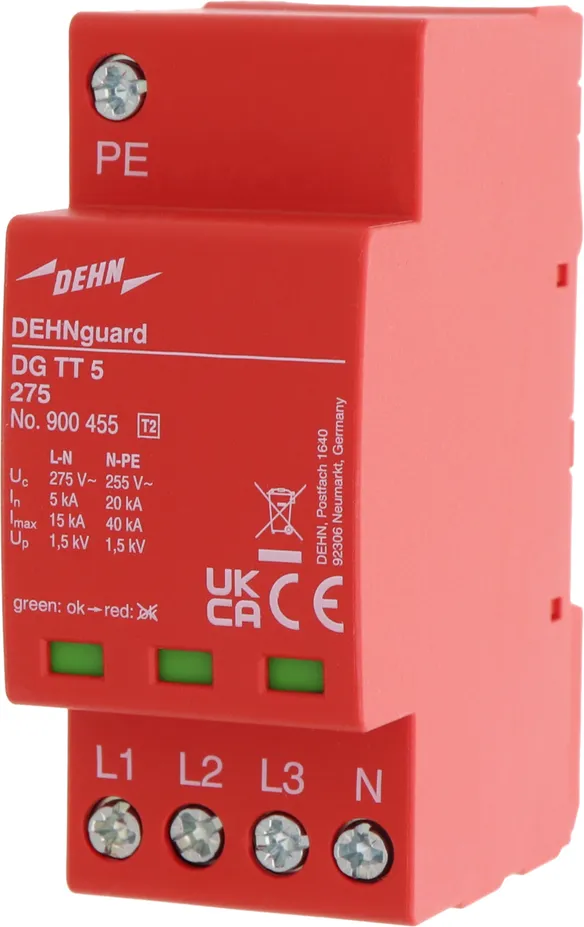

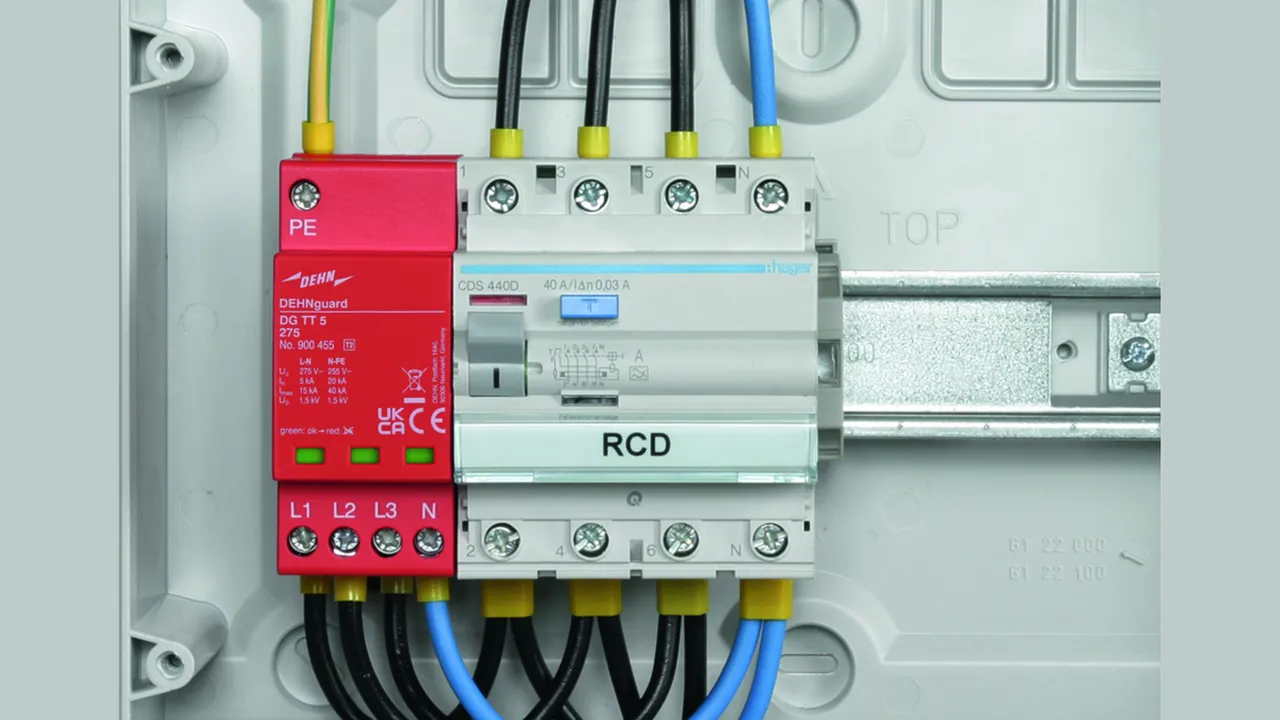

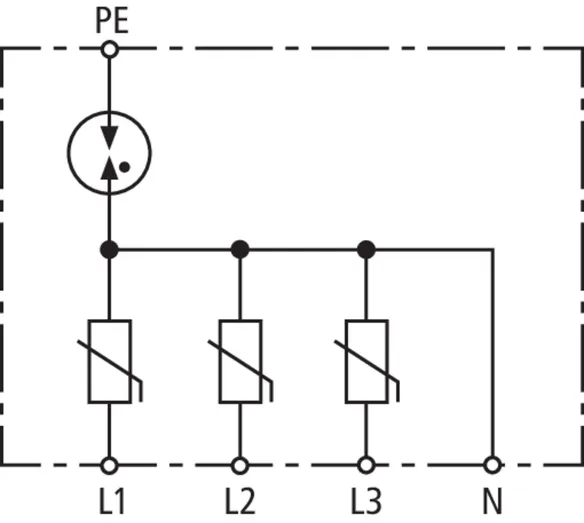

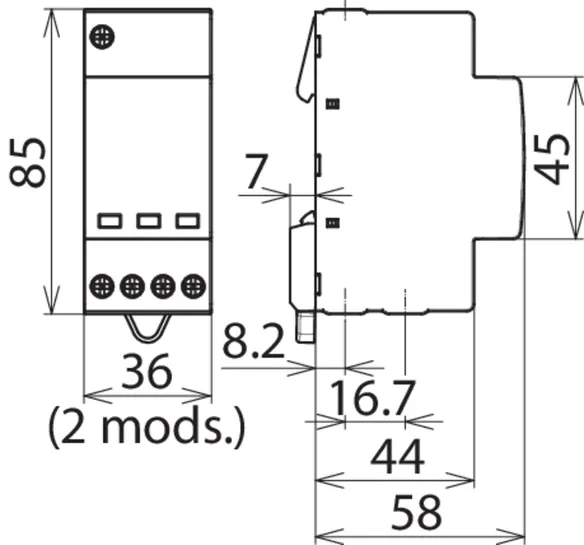

DEHNguard TT 5 275

1 Product

Part No. 900455 DG TT 5 275

GTIN 4013364157996, Customs tariff No. (EU): 85363030, Gross weight: 164.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Certificaciones: KEMA

Producto DEHN
Tipo: DG TT 5 275
art. no.: 900455
o equivalente

Certificates

Technical data

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1.5 kV
Fusible previo máx.	MCB C 63 A
Certificaciones	KEMA

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Suministro de energía	trifásico TT / TN
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Capacidad de apagado corriente consecutiva [N-PE] (I_fi )	100 A
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1.5 kV
Corriente del conductor de protección (I_PE )	≤ 5 µA
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	MCB C 63 A
Resistencia a cortocircuito con máxima protección sobrecorriente AC lado de red (I_SCCR )	6 kA
Tensión TOV [L-N] – Características (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] – Características (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] – Características (U_T )	1200 V / 200 ms – soportado
Temperatura de funcionamiento	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (rígido / flexible) (min.)	0.75 mm²
Sección de conexión (rígido / flexible) (max.)	10 / 6 mm²
Montaje sobre	carril de fijación 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA

Product 900455 was added to Notepad.

Go to Notepad

Product 900455 was added to the cart.

Go to Web-Shop

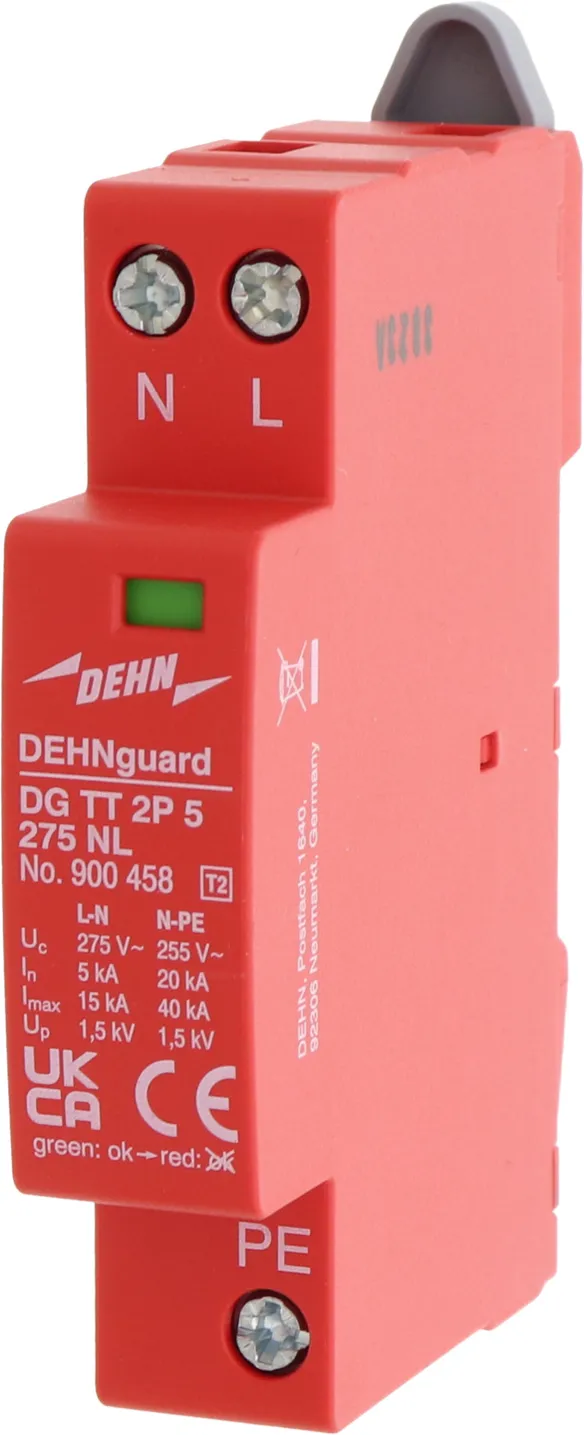

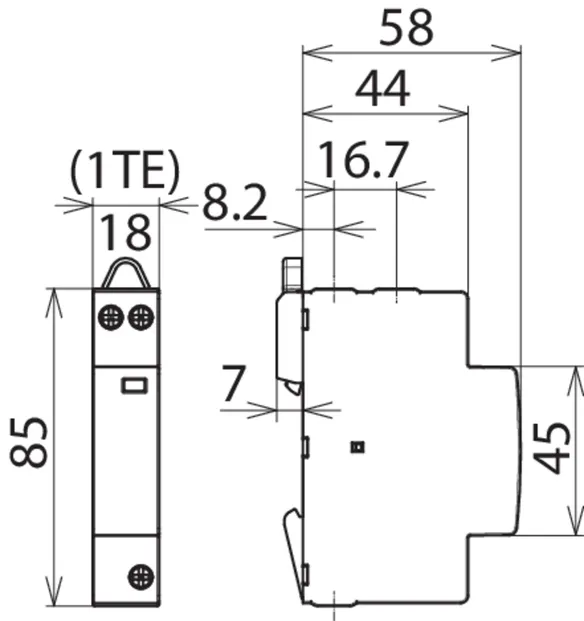

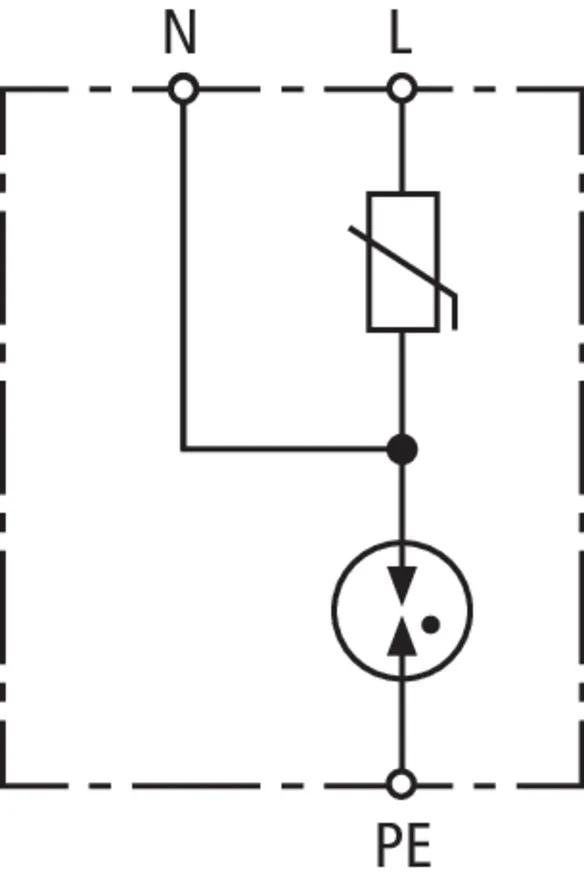

DEHNguard TT 2P 5 275 NL

Descargador de sobretensiones compacto para los sistemas monofásicos TT y TN-S (circuito 1+1)

1 Product

Part No. 900458 DG TT 2P 5 275 NL

GTIN 4013364320574, Customs tariff No. (EU): 85363030, Gross weight: 90.68 g, PU: 1.00 unidad(es)

Images

Additional information

Producto DEHN
Tipo: DG TT 2P 5 275 NL
art. no.: 900458
o equivalente

Certificates

Technical data

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo máx.	MCB C 63 A

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Suministro de energía	sistema monofásico TT/TN
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Capacidad de apagado corriente consecutiva [N-PE] (I_fi )	100 A
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Corriente del conductor de protección (I_PE )	≤ 5 µA
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	MCB C 63 A
Resistencia a cortocircuito con máxima protección sobrecorriente AC lado de red (I_SCCR )	6 kA
Tensión TOV [L-N] – Características (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] – Características (U_T )	1200 V / 200 ms. – soportado
Temperatura de funcionamiento	-40 °C ... +80 °C
Estado operativo / defectuoso	verde/rojo
Número de puertos	1
Sección de conexión (rígido / flexible) (min.)	0,75 mm²
Sección de conexión (rígido / flexible) (max.)	10 mm² / 6 mm²
Montaje sobre	35 mm carril DIN según la EN 60715
Material de la carcasa	termoplástico de color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880

Product 900458 was added to Notepad.

Go to Notepad

Product 900458 was added to the cart.

Go to Web-Shop

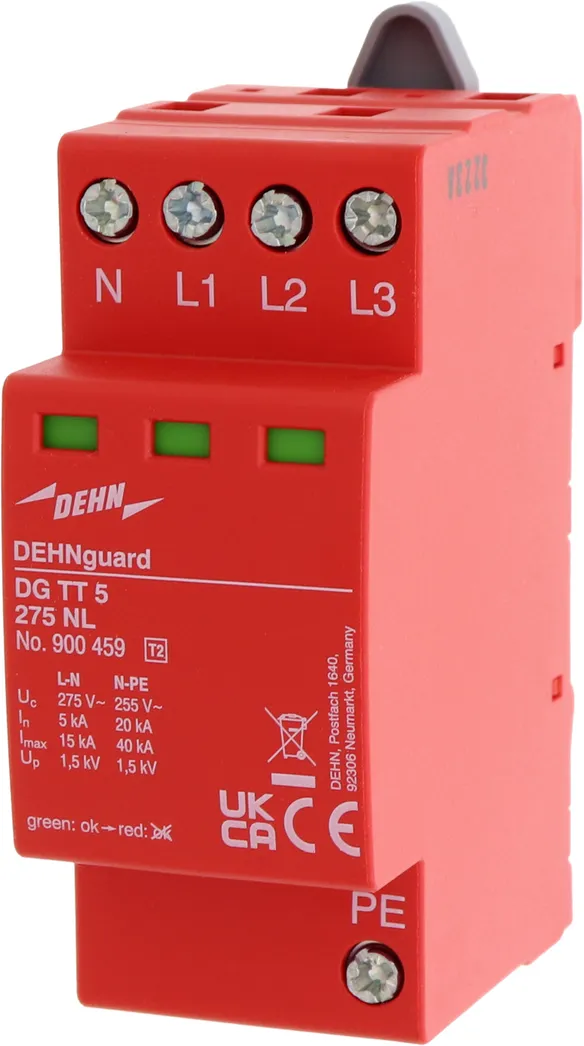

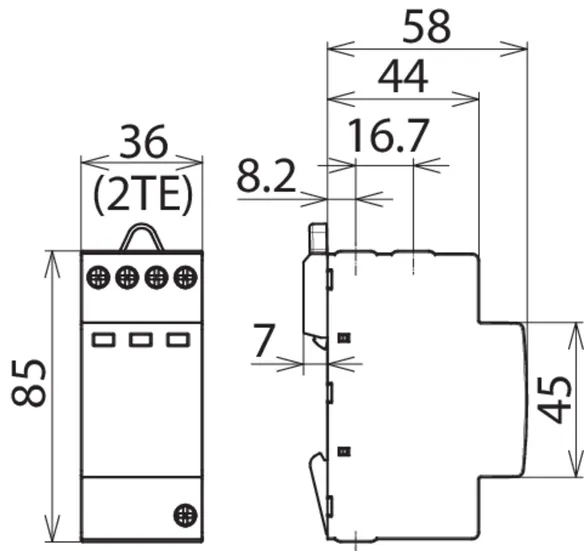

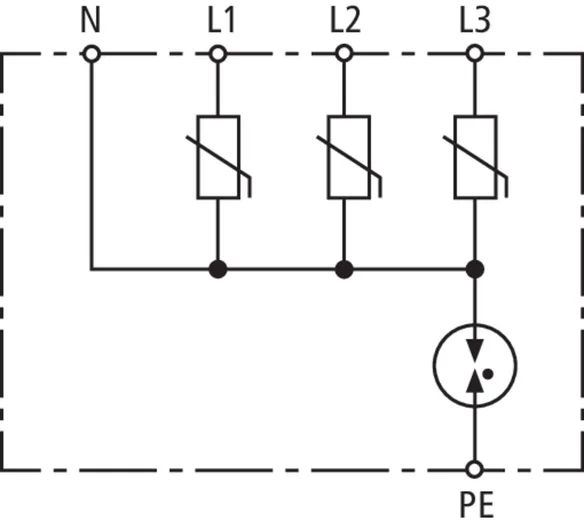

DEHNguard TT 5 275 NL

Descargador de sobretensiones compacto para los sistemas TT y TN-S (circuito 3+1)

1 Product

Part No. 900459 DG TT 5 275 NL

GTIN 4013364320581, Customs tariff No. (EU): 85363030, Gross weight: 163.06 g, PU: 1.00 unidad(es)

Images

Additional information

Producto DEHN
Tipo: DG TT 5 275 NL
art. no.: 900459
o equivalente

Certificates

Technical data

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo máx.	MCB C 63 A

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Suministro de energía	sistema trifásico TT/TN
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Capacidad de apagado corriente consecutiva [N-PE] (I_fi )	100 A
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Corriente del conductor de protección (I_PE )	≤ 5 µA
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	MCB C 63 A
Resistencia a cortocircuito con máxima protección sobrecorriente AC lado de red (I_SCCR )	6 kA
Tensión TOV [L-N] – Características (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] – Características (U_T )	1200 V / 200 ms. – soportado
Temperatura de funcionamiento	-40 °C ... +80 °C
Estado operativo / defectuoso	verde/rojo
Número de puertos	1
Sección de conexión (rígido / flexible) (min.)	0,75 mm²
Sección de conexión (rígido / flexible) (max.)	10 mm² / 6 mm²
Montaje sobre	35 mm carril DIN según la EN 60715
Material de la carcasa	termoplástico de color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880

Product 900459 was added to Notepad.

Go to Notepad

Product 900459 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

DEHNguard 5 kA

DEHNguard TT 2P 5 275

Part No. 900450 DG TT 2P 5 275

Product 900450 was added to Notepad.

Product 900450 was added to the cart.

DEHNguard TT 5 275

Part No. 900455 DG TT 5 275

Product 900455 was added to Notepad.

Product 900455 was added to the cart.

DEHNguard TT 2P 5 275 NL

Part No. 900458 DG TT 2P 5 275 NL

Product 900458 was added to Notepad.

Product 900458 was added to the cart.

DEHNguard TT 5 275 NL

Part No. 900459 DG TT 5 275 NL

Product 900459 was added to Notepad.

Product 900459 was added to the cart.

DEHNguard 5 kA

DEHNguard TT 2P 5 275

Part No. 900450 DG TT 2P 5 275

You are not authorized to download 900450.stp

You are not authorized to download 900450.igs

You are not authorized to download 900450.jt

You are not authorized to download 900450.dwg

You are not authorized to download 900450m_E.dxf

Product 900450 was added to Notepad.

Product 900450 was added to the cart.

DEHNguard TT 5 275

Part No. 900455 DG TT 5 275

You are not authorized to download 900455.stp

You are not authorized to download 900455.igs

You are not authorized to download 900455.jt

You are not authorized to download 900455.dwg

You are not authorized to download 900455m_E.dxf

Product 900455 was added to Notepad.

Product 900455 was added to the cart.

DEHNguard TT 2P 5 275 NL

Part No. 900458 DG TT 2P 5 275 NL

Product 900458 was added to Notepad.

Product 900458 was added to the cart.

DEHNguard TT 5 275 NL

Part No. 900459 DG TT 5 275 NL

Product 900459 was added to Notepad.

Product 900459 was added to the cart.
