Bandas de puenteado

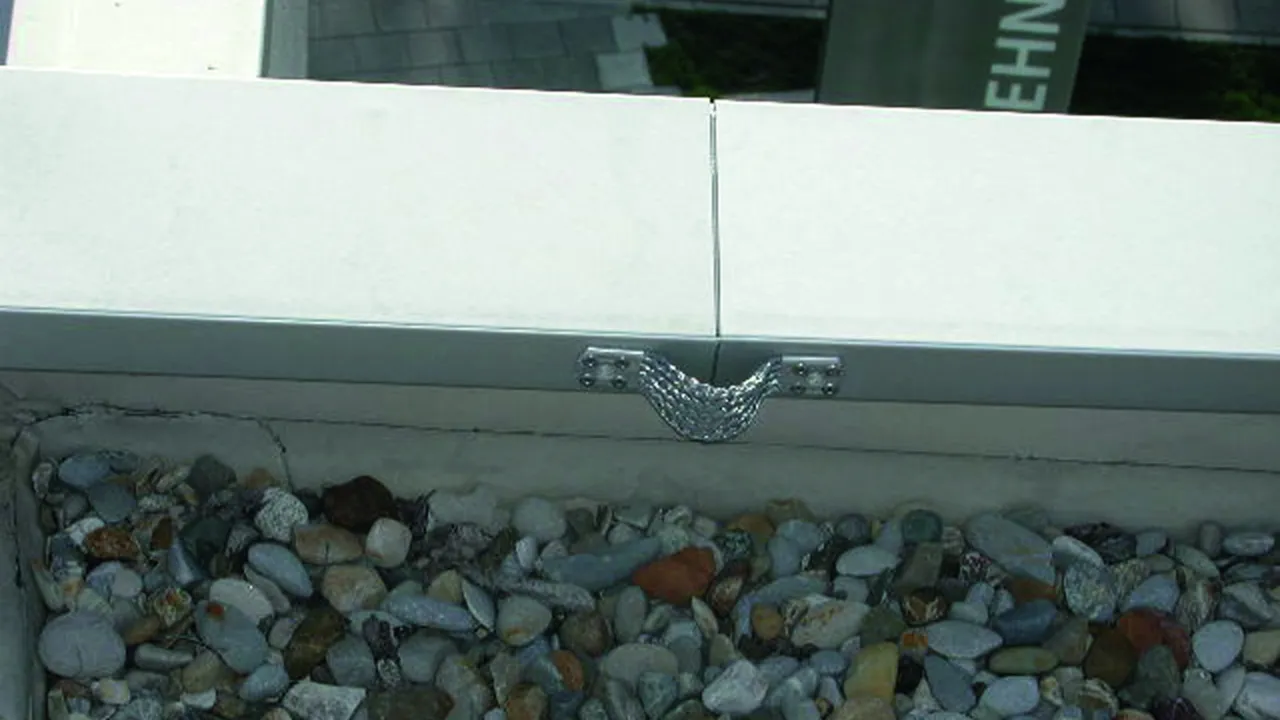

Para la conexión de revestimientos metálicos (mediante remaches o tornillos), como pieza de compensación de dilatación para hilos redondos o como compensación de determinadas variaciones de longitud debidas a la temperatura para conductores redondos; conexión con, por ejemplo, conector KS con ref. 301 019

Nota de aplicación:
Según UNE EN 62305-3 parte 1, para la conexión con espesor de material ≥0,5 mm se utilizan cuatro remaches de Ø5 mm, o bien con espesor de material ≥2 mm se utilizan dos tornillos roscados de Ø6,3 mm de INOX (en ambos lados).

Versión corta

2 Products

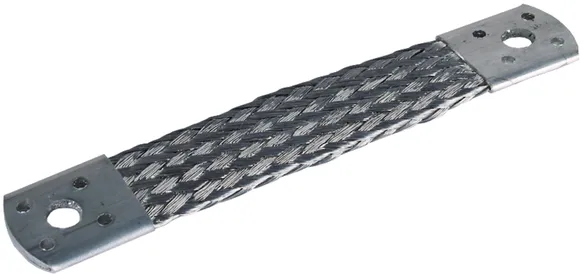

Part No. 377015 UEBB L180 B10.5 B5.2 AL

GTIN 4013364092693, Customs tariff No. (EU): 85359000, Gross weight: 36.00 g, PU: 10.00 unidad(es)

Images

Additional information


Material: Al
Longitud: 180 mm
Fijación: [8x] Ø5,2 / [2x] Ø10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L180 B10.5 B5.2 AL
art. no.: 377015
o equivalente

Certificates



Technical data

Material Al
Longitud (lG ) 180 mm
Sección 50 mm2
Fijación [8x] Ø5,2 / [2x] Ø10,5 mm
Sujeción remaches / tornillos
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 377015 was added to Notepad.

Go to Notepad

Product 377015 was added to the cart.

Go to Web-Shop

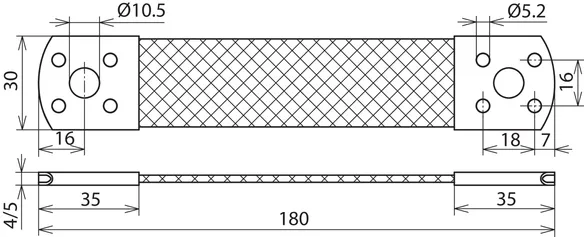

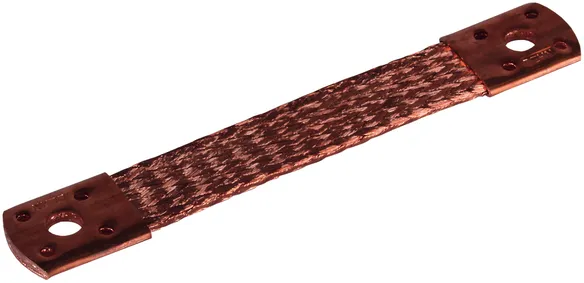

Part No. 377007 UEBB L180 B10.5 B5.2 CU

GTIN 4013364092686, Customs tariff No. (EU): 85359000, Gross weight: 107.00 g, PU: 10.00 unidad(es)

Images

Additional information


Material: Cu
Longitud: 180 mm
Fijación: [8x] Ø5,2 / [2x] Ø10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L180 B10.5 B5.2 CU
art. no.: 377007
o equivalente

Certificates



Technical data

Material Cu
Longitud (lG ) 180 mm
Sección 50 mm2
Fijación [8x] Ø5,2 / [2x] Ø10,5 mm
Sujeción remaches / tornillos
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 377007 was added to Notepad.

Go to Notepad

Product 377007 was added to the cart.

Go to Web-Shop

Versión corta para la fijación con tornillos

1 Product

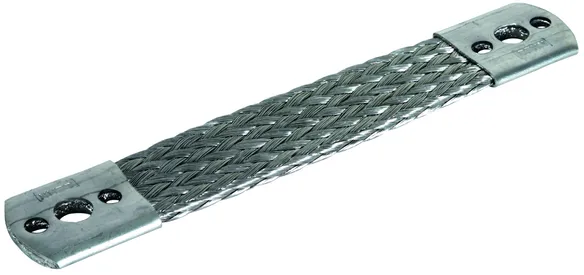

Part No. 377045 UEBB L180 B10.5 B6.5 AL

GTIN 4013364099296, Customs tariff No. (EU): 85359000, Gross weight: 37.05 g, PU: 100.00 unidad(es)

Images

Additional information


Material: Al
Longitud: 180 mm
Fijación: [4x] Ø6,5 / [2x] Ø10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L180 B10.5 B6.5 AL
art. no.: 377045
o equivalente

Certificates



Technical data

Material Al
Longitud (lG ) 180 mm
Sección 50 mm2
Fijación [4x] Ø6,5 / [2x] Ø10,5 mm
Sujeción tornilllos
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 377045 was added to Notepad.

Go to Notepad

Product 377045 was added to the cart.

Go to Web-Shop

Versión larga con taladro central

Nota: en puntos de cruce se pueden unir dos bandas de dilatación con un tornillo M10 x 20 mm y con tuerca.

2 Products

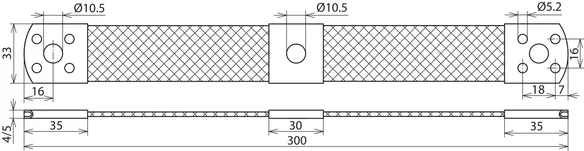

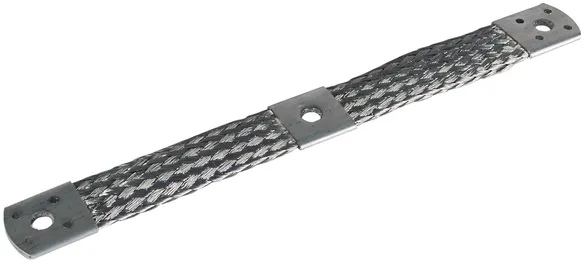

Part No. 377115 UEBB L300 3XB10.5 B5,2 AL

GTIN 4013364092716, Customs tariff No. (EU): 85359000, Gross weight: 59.00 g, PU: 10.00 unidad(es)

Predecessor

Images

Additional information


Material: Al
Longitud: 300 mm
Fijación: [8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central: 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L300 3XB10.5 B5,2 AL
art. no.: 377115
o equivalente

Certificates



Technical data

Material Al
Longitud (lG ) 300 mm
Sección 50 mm2
Fijación [8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central 10,5 mm
Sujeción remaches / tornillos
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 377115 was added to Notepad.

Go to Notepad

Product 377115 was added to the cart.

Go to Web-Shop

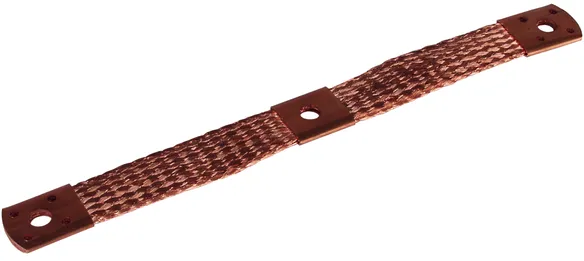

Part No. 377107 UEBB L300 3XB10.5 B5.2 CU

GTIN 4013364092709, Customs tariff No. (EU): 85359000, Gross weight: 172.00 g, PU: 10.00 unidad(es)

Images

Additional information


Material: Cu
Longitud: 300 mm
Fijación: [8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central: 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L300 3XB10.5 B5.2 CU
art. no.: 377107
o equivalente

Certificates



Technical data

Material Cu
Longitud (lG ) 300 mm
Sección 50 mm2
Fijación [8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central 10,5 mm
Sujeción remaches / tornillos
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 377107 was added to Notepad.

Go to Notepad

Product 377107 was added to the cart.

Go to Web-Shop
