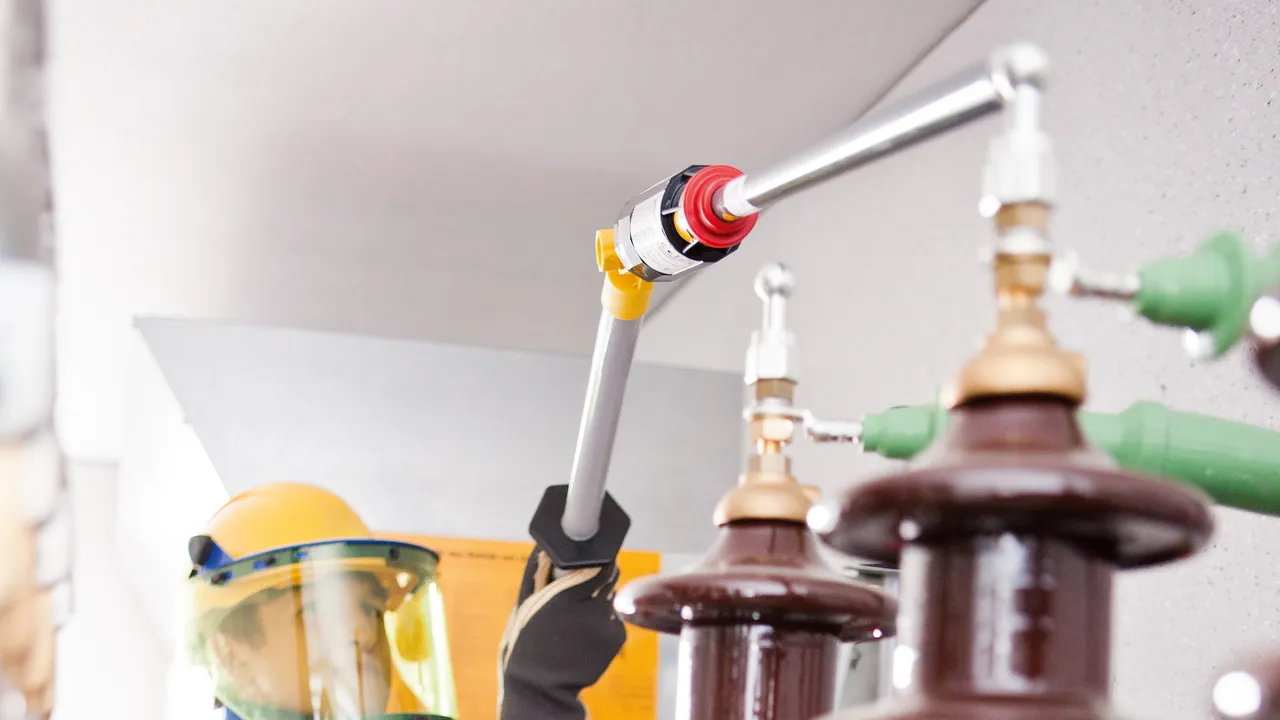

Cabezal de prueba PHE III ZK

Verificación fiable de ausencia de tensión

Indicación segura gracias a la función de espera
Fácil de usar
Transporte económico
Requiere poco espacio

Details

Acoplamiento dentado universal para acodar el detector de tensión

lorem ipsum — Acoplamiento dentado universal para acodar el detector de tensión

Márgenes de tensiónes nominales hasta 30 kV / 50 Hz, categoría "S"

Categoría "S" para instalaciones de conmutación y líneas aéreas

2 Products

Part No. 767921 PHE3 PK6 20 S SB ZK

GTIN 4013364097360, Customs tariff No. (EU): 90303370, Gross weight: 2.15 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1010 mm
Profundidad de introducción (I_O )	780 mm

Tensión nominal (U_N )	6 ... 20 kV
Categoría	S
Longitud total (l_G )	1010 mm
Profundidad de introducción (I_O )	780 mm
Cabezal de prueba según	DIN VDE 0682-411 (EN/IEC 61243-1)
Acoplamiento dentado universal según	DIN VDE 0682-211 (EN/IEC 60832)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	separado
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total

Product 767921 was added to Notepad.

Go to Notepad

Product 767921 was added to the cart.

Go to Web-Shop

Part No. 767931 PHE3 PK10 30 S SB ZK

GTIN 4013364097377, Customs tariff No. (EU): 90303370, Gross weight: 1.68 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1110 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	10 ... 30 kV
Categoría	S
Longitud total (l_G )	1110 mm
Profundidad de introducción (I_O )	880 mm
Cabezal de prueba según	DIN VDE 0682-411 (EN/IEC 61243-1)
Acoplamiento dentado universal según	DIN VDE 0682-211 (EN/IEC 60832)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	separado
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total

Product 767931 was added to Notepad.

Go to Notepad

Product 767931 was added to the cart.

Go to Web-Shop

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, Categoría "L"

Categoría "L" para líneas aéreas

2 Products

Part No. 767922 PHE3 PK6 20 L SB ZK

GTIN 4013364097384, Customs tariff No. (EU): 90303370, Gross weight: 1.45 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	415 mm
Profundidad de introducción (I_O )	185 mm

Tensión nominal (U_N )	6 ... 20 kV
Categoría	L
Longitud total (l_G )	415 mm
Profundidad de introducción (I_O )	185 mm
Cabezal de prueba según	DIN VDE 0682-411 (EN/IEC 61243-1)
Acoplamiento dentado universal según	DIN VDE 0682-211 (EN/IEC 60832)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	separado
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total

Product 767922 was added to Notepad.

Go to Notepad

Product 767922 was added to the cart.

Go to Web-Shop

Part No. 767932 PHE3 PK10 30 L SB ZK

GTIN 4013364097391, Customs tariff No. (EU): 90303370, Gross weight: 1.45 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	415 mm
Profundidad de introducción (I_O )	185 mm

Tensión nominal (U_N )	10 ... 30 kV
Categoría	L
Longitud total (l_G )	415 mm
Profundidad de introducción (I_O )	185 mm
Cabezal de prueba según	DIN VDE 0682-411 (EN/IEC 61243-1)
Acoplamiento dentado universal según	DIN VDE 0682-211 (EN/IEC 60832)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	separado
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total

Product 767932 was added to Notepad.

Go to Notepad

Product 767932 was added to the cart.

Go to Web-Shop
