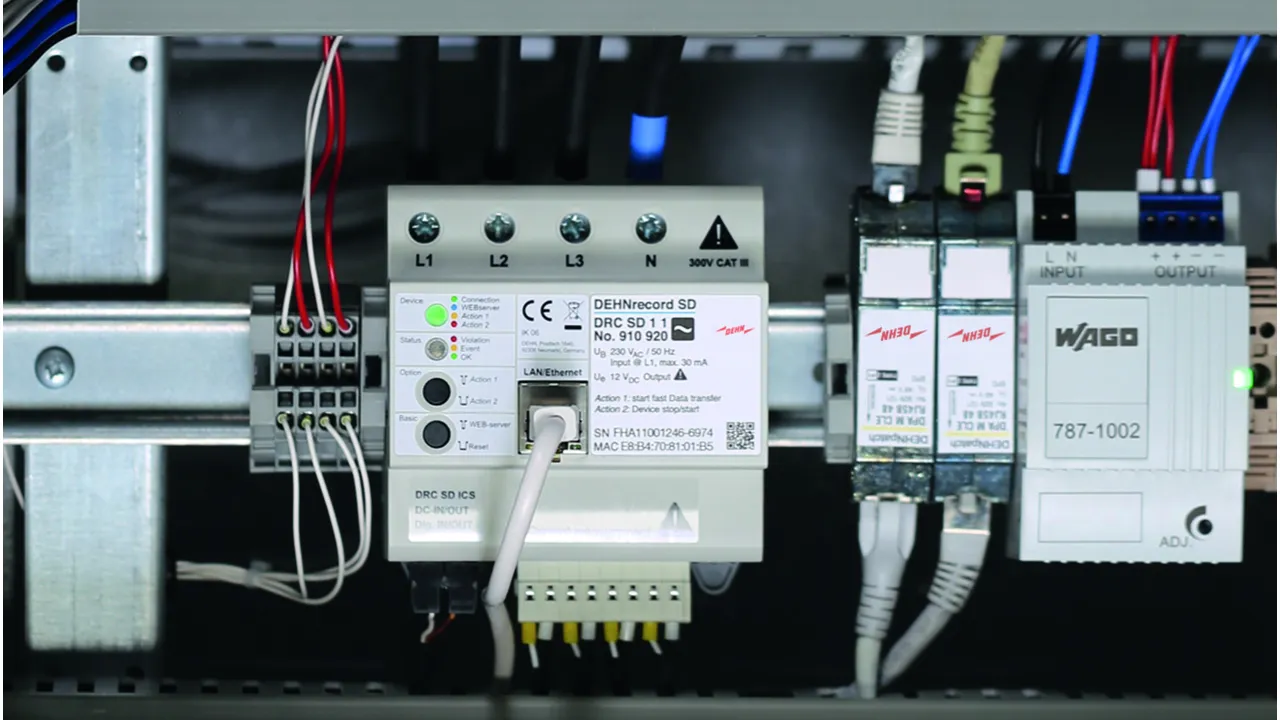

DEHNrecord SD

  • Aparato de medida multifuncional basado en la computación en el borde
  • Tensión de alimentación 230 V CA u opcionalmente 24 V CC externos
  • Medidas compactas (5TE) para integración y equipamiento posterior sencillos
  • Ventajas en la instalación por adaptación a los DPS mediante raíl de fase
  • Medición de la calidad del suministro según norma EN 61000-4-30, certificación de Clase A
  • Valores límite según norma EN 50160
  • Posibilidad de determinación adicional de valores límite PQ individuales
  • Medición de sobretensiones temporales / permanentes según norma EN 50550
  • Medición del perfil de carga y la potencia
  • Entradas y salidas digitales integradas, vinculables lógicamente
  • Conexión de comunicación a través de TCP y MQTT 3.1 Azure

Further information

Similar topics

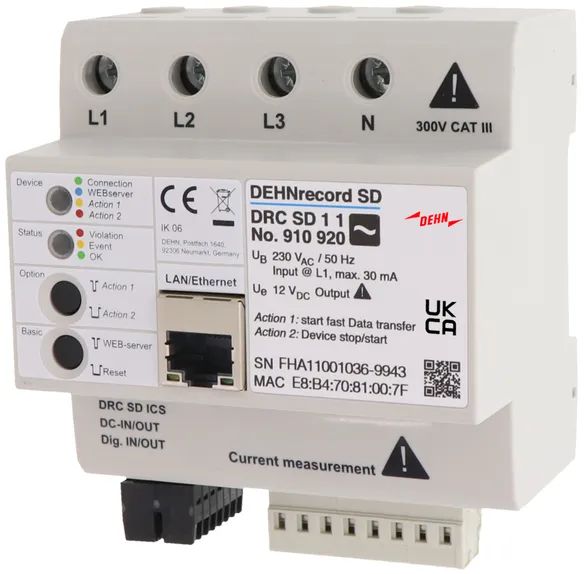

DRC SD 1 1

Aparato de medida y análisis multifuncional para la monitorización de la calidad del suministro.

1 Product

Part No. 910920 DRC SD 1 1

GTIN 4013364460263, Customs tariff No. (EU): 90303200, Gross weight: 510.02 g, PU: 1.00 unidad(es)

Images

Additional information

Aparato de medida integral y multifuncional basado
en la computación en el borde con las siguientes funciones:
Tensión de alimentación de 230 V monofásica a través de L1, por ejemplo,
a través de regleta de peine directamente desde el descargador de sobretensiones /
no requiere cableado adicional ni fusible previo

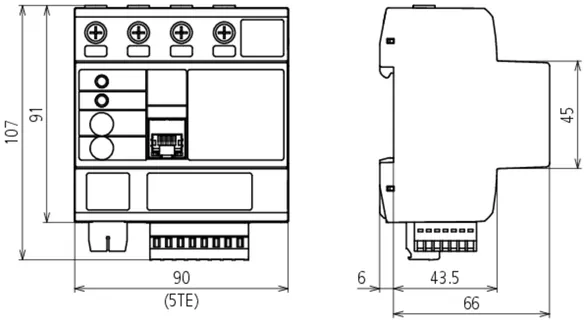

Carcasa compacta para integración
y equipamiento posterior sencillos, ancho de 5 módulos / montaje en carril DIN
Medición de la calidad del suministro según EN 61000-4-30,
certificación de Clase A
Transmisión permanente de valores medios normalizados
En caso de vulneración de los valores límite, se transmite un registro de fallo /
Reduce considerablemente el volumen de datos
para facilitar la gestión
Valores límite según norma EN 50160 / posibilidad de
determinación adicional de valores límite PQ individuales
Transmisión asociable a disparo del registro de fallo, también
sin vulneración de los valores límite / disparo individual
mediante un pulsador en el aparato o basado en web
Características de PQ correspondientes
Concepto de señalización según EN 61000-4-30
Medición de corriente de carga y potencia de 4 polos mediante
bobinas de corriente externas, opcionalmente para la medición de hasta
100 A (transformador de núcleo abierto) o hasta
1000 A (bobinas de Rogowski) (longitudes de conductor 3 m)
Transmisión de valores de medición con valores medios de 5 minutos
Medición con signo para la identificación
de potencias de referencia y regeneración
Medición de sobretensiones temporales y permanentes
según norma EN50550, con posibilidades
individuales de parametrización, por ejemplo, para comunicar
subtensiones
Mensajes de eventos a través de Cloudmonitor,
salidas digitales y con
posibilidad de notificaciones por correo electrónico
Interfaces de E/S integradas parametrizables
3 entradas, 2 salidas, para órdenes de mando orientadas a eventos
Concepto integrado de puntos de medida
Adaptable mediante carriles de fase directamente
a los equipos de protección contra sobretensiones
Conexión de comunicación vía Modbus
Interfaz TCP/IP y protocolo MQTT (3.1, basado en Azure)
Visualización de valores de medición mediante
DEHN-Cloudmonitor o mediante plataformas
en la nube externas y específicas de la empresa / Opcionalmente,
lectura mediante registro Modbus
Posicionamiento GPS de emplazamientos para poder
crear mapas de PQ
Configuración de aparatos y actualizaciones de firmware basadas en web

Producto DEHN
Tipo: DRC SD 1 1
art. no.: 910920
o equivalente



Technical data

Método de medición de PQ según EN 61000-4-30:2015 Clase A
Alimentación (UB ) 230 VCA (50 Hz) mediante L1 de la tensión de medición
Rango de tensión nominal de entrada 230 / 400 VCA
Margen de tensión de entrada 185-265 VCA

Product 910920 was added to Notepad.

Go to Notepad

Product 910920 was added to the cart.

Go to Web-Shop

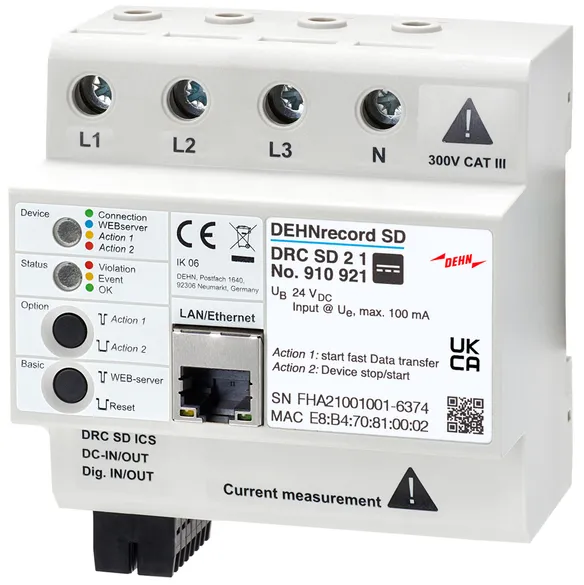

DRC SD 2 1

Aparato de medida y análisis multifuncional para la monitorización de la calidad del suministro.

1 Product

Part No. 910921 DRC SD 2 1

GTIN 4013364460270, Customs tariff No. (EU): 90303200, Gross weight: 510.02 g, PU: 1.00 unidad(es)

Images

Additional information

Aparato de medida integral y multifuncional basado
en la computación en el borde con las siguientes funciones:
Alimentación 24 V CC
Carcasa compacta para integración
y equipamiento posterior sencillos, ancho de 5 módulos / montaje en carril DIN
Medición de la calidad del suministro según EN 61000-4-30,
certificación de Clase A
Transmisión permanente de valores medios normalizados
En caso de vulneración de los valores límite, se transmite un registro de fallo /
Reduce considerablemente el volumen de datos
para facilitar la gestión
Valores límite según norma EN 50160 / posibilidad de
determinación adicional de valores límite PQ individuales
Transmisión asociable a disparo del registro de fallo, también
sin vulneración de los valores límite / disparo individual
mediante un pulsador en el aparato o basado en web
Características de PQ correspondientes
Concepto de señalización según EN 61000-4-30
Medición de corriente de carga y potencia de 4 polos mediante
bobinas de corriente externas, opcionalmente para la medición de hasta
100 A (transformador de núcleo abierto) o hasta
1000 A (bobinas de Rogowski) (longitudes de conductor 3 m)
Transmisión de valores de medición con valores medios de 5 minutos
Medición con signo para la identificación
de potencias de referencia y regeneración
Medición de sobretensiones temporales y permanentes
según norma EN50550, con posibilidades
individuales de parametrización, por ejemplo, para comunicar
subtensiones
Mensajes de eventos a través de Cloudmonitor,
salidas digitales y con
posibilidad de notificaciones por correo electrónico
Interfaces de E/S integradas parametrizables
3 entradas, 2 salidas, para órdenes de mando orientadas a eventos
Concepto integrado de puntos de medida
Adaptable mediante regletas de peine directamente
a los equipos de protección contra sobretensiones
Conexión de comunicación vía Modbus
Interfaz TCP/IP y protocolo MQTT (3.1, basado en Azure)
Visualización de valores de medición mediante
DEHN-Cloudmonitor o mediante plataformas
en la nube externas y específicas de la empresa / Opcionalmente,
lectura mediante registro Modbus
Posicionamiento GPS de emplazamientos para poder
crear mapas de PQ
Configuración de aparatos y actualizaciones de firmware basadas en web

Producto DEHN
Tipo: DRC SD 2 1
art. no.: 910921
o equivalente



Technical data

Método de medición de PQ según EN 61000-4-30:2015 Clase A
Alimentación (UB ) 24 VCC
Rango de tensión nominal de entrada 24 VCC SELV (máx. 3 W)
Margen de tensión de entrada 18-30 VCC

Product 910921 was added to Notepad.

Go to Notepad

Product 910921 was added to the cart.

Go to Web-Shop

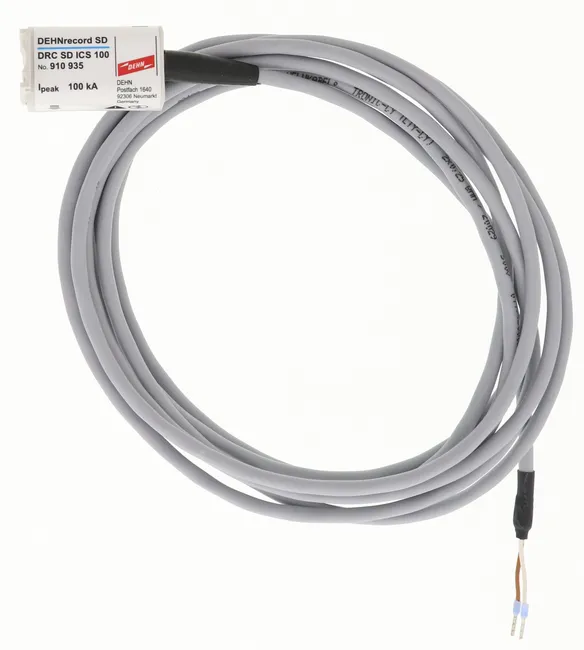

DRC SD ICS 100

Con el DEHNrecord SD ICS, es posible registrar las corrientes de impulsos de conductores aislados hasta 100 kA.
Debe mantenerse una distancia mínima ≥ 30 cm respecto de los conductores aislados.

1 Product

Part No. 910935 DRC SD ICS 100

GTIN 4013364460676, Customs tariff No. (EU): 90303370, Gross weight: 172.02 g, PU: 1.00 unidad(es)

Images

Additional information

Sensor de corrientes de impulsos con cable de conexión
para la medición de corrientes de impulsos de hasta 100 kA
Duración de registro máx. 5 s
Resolución de amplitud 100 A
Tasa de muestreo 1 µs
Umbral de disparo ajustable a través de servidor web
del DRC SD 1 1 o el DRC SD 2 1
Longitud del cable de conexión 3 m

Producto DEHN
Tipo: DRC SD ICS 100
art. no.: 910935
o equivalente



Technical data

Rango de medición de corriente de impulsos (8/20 µs) (10/350 µs) 4-100 kA
Resolución de amplitud 100 A
Tasa de muestreo 1 µs
Duración de registro Máx. 200 ms
Umbral de disparo de amplitud parametrizable mediante servidor web interno
Longitud de cable de conexión 3 m

Product 910935 was added to Notepad.

Go to Notepad

Product 910935 was added to the cart.

Go to Web-Shop

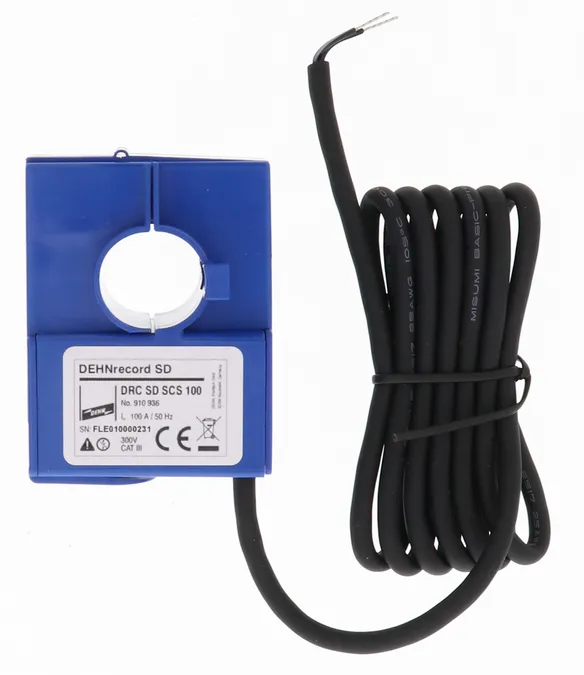

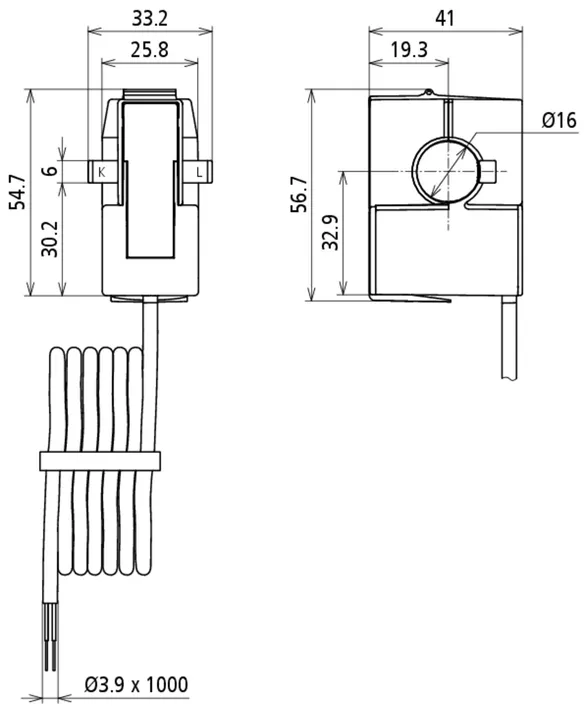

DRC SD SCS 100

Transformador de núcleo abierto para la medición electrónica de la corriente alterna (CA) con aislamiento galvánico entre el circuito primario (potencia) y el circuito secundario (medición) hasta 300 V CAT III.

1 Product

Part No. 910936 DRC SD SCS 100

GTIN 4013364460683, Customs tariff No. (EU): 90303370, Gross weight: 148.50 g, PU: 1.00 unidad(es)

Images

Additional information

Transformador de núcleo abierto para la medición electrónica
de la corriente alterna (CA) con aislamiento
galvánico entre el circuito primario (potencia)
y el circuito secundario (medición) hasta 300 V CAT III.
Clase de precisión 1 (IEC 61869-2)
Corriente primaria nominal 100 A
Corriente primaria ampliada 120 A
Corriente térmica de dimensionamiento de corta duración máx. 6 kA a 50 Hz
Corriente nominal dinámica máx. 3 kA a 50 Hz
Frecuencia nominal 50 Hz
Ancho de banda de frecuencia (-3 dB) mín. 1,5 kHz
Longitud de cable de conexión 1 m
Máx. diámetro de conductores 16 mm

Producto DEHN
Tipo: DRC SD SCS 100
art. no.: 910936
o equivalente



Technical data

clase de precisión 1 (IEC 61869-2)
Corriente primaria nominal (IPr ) 100 A
Corriente primaria ampliada (IePr ) 120 A
Corriente térmica de dimensionamiento de corta duración (Ith ) máx. 6 kA @ 50 Hz; 60 x IPr (1s) kA
Corriente nominal dinámica (Idyn ) máx. 3 kA @ 50 Hz; 60 x IPr (1s) kA
Frecuencia nominal (fr ) 50 Hz
Ancho de banda de frecuencia (-3 dB) (BW) mín. 1,5 kHz
Máx. diámetro de conductores 16 mm
Longitud de cable de conexión 1 m

Product 910936 was added to Notepad.

Go to Notepad

Product 910936 was added to the cart.

Go to Web-Shop

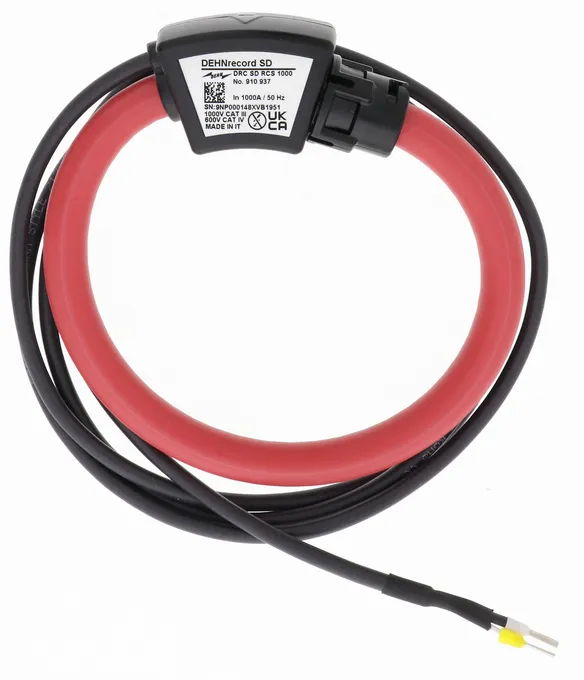

DRC SD RCS 1000

Transformador de bobinas de Rogowski para la medición electrónica de la corriente alterna (CA) con aislamiento galvánico entre el circuito primario (potencia) y el circuito secundario (medición) hasta 1000 V CAT III.

2 Products

Part No. 910937 DRC SD RCS 1000 3M

GTIN 4013364460690, Customs tariff No. (EU): 90303370, Gross weight: 210.46 g, PU: 1.00 unidad(es)

Images

Additional information

Transformador de bobinas de Rogowski
para la medición electrónica
de la corriente alterna (CA) con aislamiento
galvánico entre el circuito primario (potencia)
y el circuito secundario (medición) hasta 1000 V CAT III.
Clase de precisión 1 (IEC 61869-2)
Corriente primaria nominal 1000 A
Corriente primaria ampliada 2000 A
Frecuencia nominal 50 Hz
Ancho de banda de frecuencia (-3 dB) 3 kHz
Longitud de cable de conexión 3 m
Máx. diámetro de conductores 95 mm

Producto DEHN
Tipo: DRC SD RCS 1000 3M
art. no.: 910937
o equivalente



Technical data

clase de precisión 1 (IEC 61869-2)
Corriente primaria nominal (IPr ) 1000 A
Corriente primaria ampliada (IePr ) 2000 A
Frecuencia nominal (fr ) 50 Hz
Ancho de banda de frecuencia (-3 dB) (BW) 3 kHz
Error de posicionamiento (εL ) < +/- 1 %
Máx. diámetro de conductores 95 mm
Longitud de cable de conexión 3 m

Product 910937 was added to Notepad.

Go to Notepad

Product 910937 was added to the cart.

Go to Web-Shop

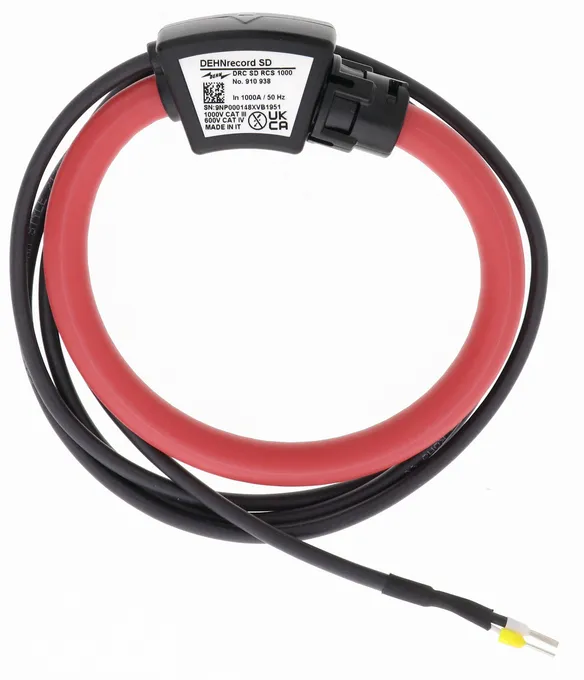

Part No. 910938 DRC SD RCS 1000 1M

GTIN 4013364467668, Customs tariff No. (EU): 90303370, Gross weight: 147.19 g, PU: 1.00 unidad(es)

Images

Additional information

Transformador de bobinas de Rogowski
para la medición electrónica
de la corriente alterna (CA) con aislamiento
galvánico entre el circuito primario (potencia)
y el circuito secundario (medición) hasta 1000 V CAT III.
Clase de precisión 1 (IEC 61869-2)
Corriente primaria nominal 1000 A
Corriente primaria ampliada 2000 A
Frecuencia nominal 50 Hz
Ancho de banda de frecuencia (-3 dB) 3 kHz
Longitud de cable de conexión 1 m
Máx. diámetro de conductores 95 mm

Producto DEHN
Tipo: DRC SD RCS 1000 1M
art. no.: 910938
o equivalente



Technical data

clase de precisión 1 (IEC 61869-2)
Corriente primaria nominal (IPr ) 1000 A
Corriente primaria ampliada (IePr ) 2000 A
Frecuencia nominal (fr ) 50 Hz
Ancho de banda de frecuencia (-3 dB) (BW) 3 kHz
Error de posicionamiento (εL ) < +/- 1 %
Máx. diámetro de conductores 95 mm
Longitud de cable de conexión 1 m

Product 910938 was added to Notepad.

Go to Notepad

Product 910938 was added to the cart.

Go to Web-Shop
back to top
