DEHNcube PV

  • Descargador de sobretensiones precableado y multipolo con protección IP 65 para instalaciones fotovoltaicas
  • Implementación sencilla de la protección contra sobretensiones sin ninguna exigencia de espacio en una caja de distribución
  • Cable de conexión precableado disponible para la conexión sencilla del descargador de sobretensiones directamente antes del inversor a proteger
  • Dispositivo combinado de aislamiento y cortocircuito con aislamiento eléctrico seguro en cada circuito de protección (tecnología SCI patentada)
  • Conexión sencilla, rápida y sin necesidad de utilizar herramientas mediante las bornas de resorte de tracción
  • Probado según EN 61643-31
  • Utilizable en todos los sistemas PV según IEC 60364-7-712

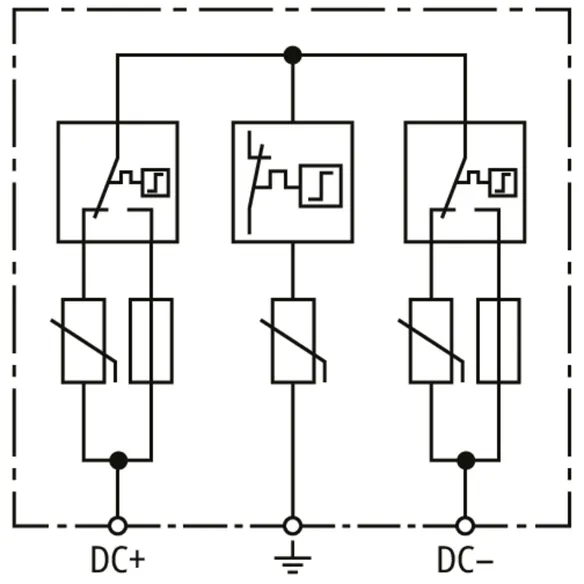

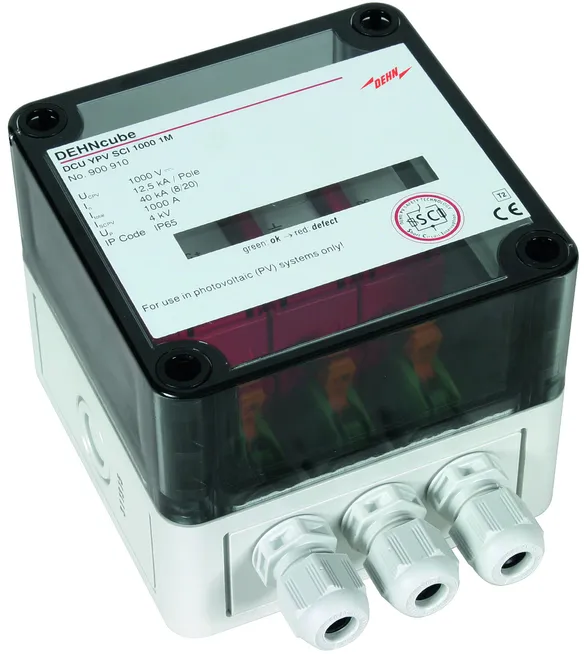

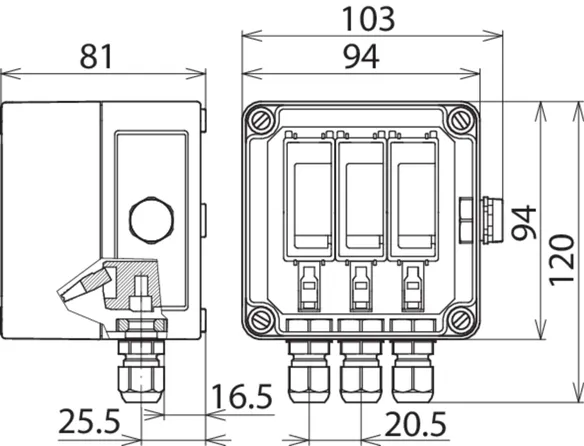

DEHNcube YPV SCI 1000 1M

Descargador de sobretensiones tripolar IP65 con dispoditivo de conmutación DC de dos etapas para inversores PV para protección de una entrada MPP.

1 Product

Part No. 900910 DCU YPV SCI 1000 1M

GTIN 4013364155046, Customs tariff No. (EU): 85363030, Gross weight: 426.00 g, PU: 1.00 unidad(es)

Images

Additional information

Descargador de sobretensiones DEHNcube YPV SCI 1000 1M
Descargador fotovoltaico multipolo hasta 1000 V CC
para la protección de 1 entrada MPP con protección IP 65
Indicación de fallo
Tipo 2 según EN 61643-31 con mecanismo de conmutación de CC en 3 etapas
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1000 V CC
Corriente nominal de descarga: (8/20) 12,5 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 1000 A
Dimensiones: 94 x 94 x 81 mm
Entrada de cable: 3 x Ø3-7 mm

Producto DEHN
Tipo: DCU YPV SCI 1000 1M
art. no.: 900910
o equivalente

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Máxima tensión PV (UCPV ) 1000 V
Resistencia a cortocircuito (ISCPV ) 1 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (In ) 12.5 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Nivel de protección (UP ) ≤ 4 kV
Clase de protección IP 65

Product 900910 was added to Notepad.

Go to Notepad

Product 900910 was added to the cart.

Go to Web-Shop

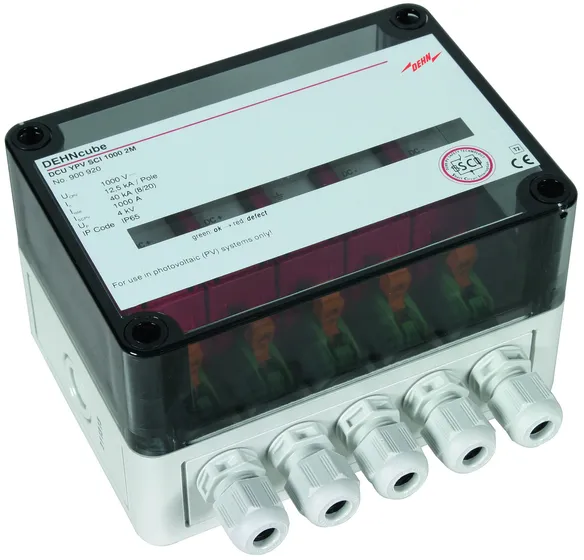

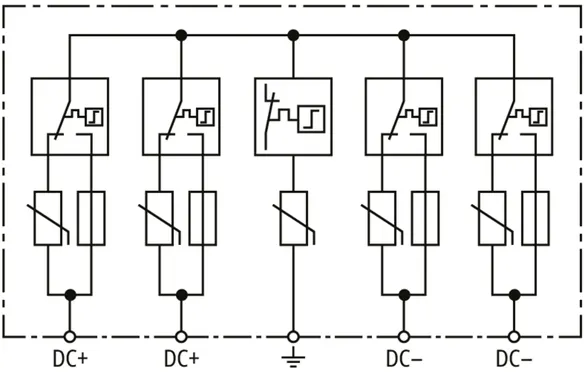

DEHNcube YPV SCI 1000 2M

Descargador de sobretensiones de 4 polos con grado de protección IP 65 con dispositivo de conmutación DC de tres etapas para inversores PV para proteger dos entradas MPP.

1 Product

Part No. 900920 DCU YPV SCI 1000 2M

GTIN 4013364155053, Customs tariff No. (EU): 85363030, Gross weight: 731.00 g, PU: 1.00 unidad(es)

Images

Additional information

Descargador de sobretensiones DEHNcube YPV SCI 1000 2M
Descargador fotovoltaico multipolo hasta 1000 V CC
para la protección de 2 entradas MPP con protección IP 65
Indicación de fallo
Descargador de tipo 2 según EN 61643-31 Con mecanismo de conmutación de CC en 3 etapas
Utilizable según IEC 60364-7-712
Máxima tensión PV: <= 1000 V CC
Corriente nominal de descarga: (8/20) 12,5 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 1000 A

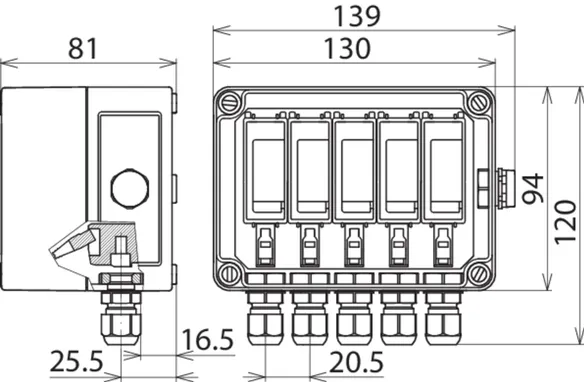

Dimensiones: 130 x 94 x 81 mm
Entrada de cable: 5 x Ø3-7 mm

Producto DEHN
Tipo: DCU YPV SCI 1000 2M
art. no.: 900920
o equivalente

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Máxima tensión PV (UCPV ) 1000 V
Resistencia a cortocircuito (ISCPV ) 1 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (In ) 12.5 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Nivel de protección (UP ) ≤ 4 kV
Clase de protección IP 65

Product 900920 was added to Notepad.

Go to Notepad

Product 900920 was added to the cart.

Go to Web-Shop

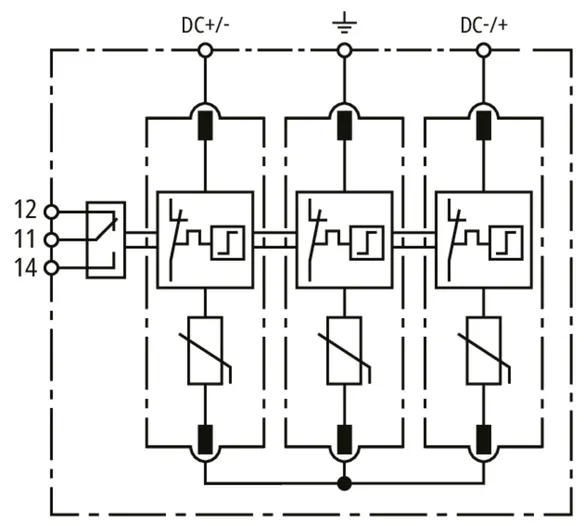

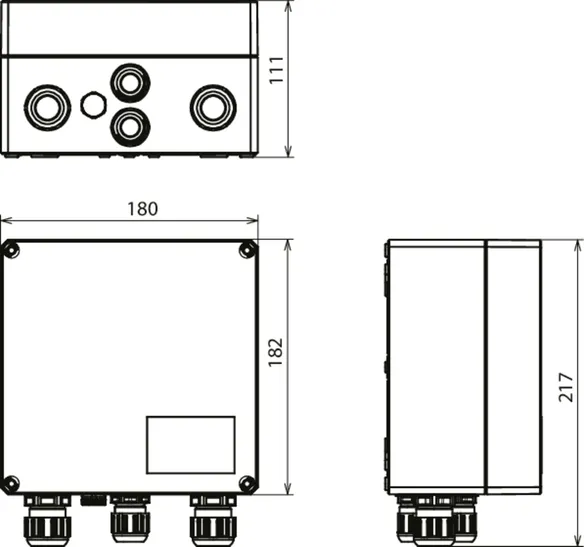

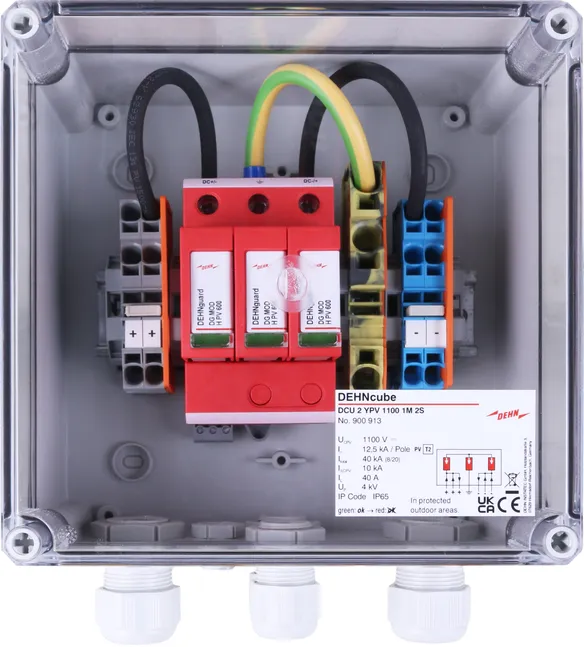

DEHNcube 2 YPV 1100 1M 2S

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para proteger una entrada MPP y dos cadenas.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Product

Part No. 900913 DCU 2 YPV 1100 1M 2S

GTIN 4013364492455, Customs tariff No. (EU): 85372091, Gross weight: 1.59 kg, PU: 1.00 unidad(es)

Images

Additional information

Caja de conexión a generador DCU 2 YPV 1100 1M 2S
Caja de conexión a generador de hasta 1100 V CC
Para la protección de una entrada MPP
y dos cadenas con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 180 x 182 x 111 mm
Entrada de cable: 2 conexiones de tornillo triples (conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1100 1M 2S
art. no.: 900913
o equivalente



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Máxima tensión PV (UCPV ) 1100 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (In ) 20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Nivel de protección (UP ) ≤ 4 kV
Clase de protección IP 65

Product 900913 was added to Notepad.

Go to Notepad

Product 900913 was added to the cart.

Go to Web-Shop

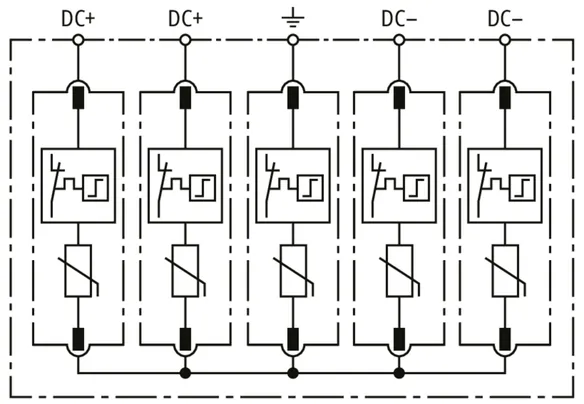

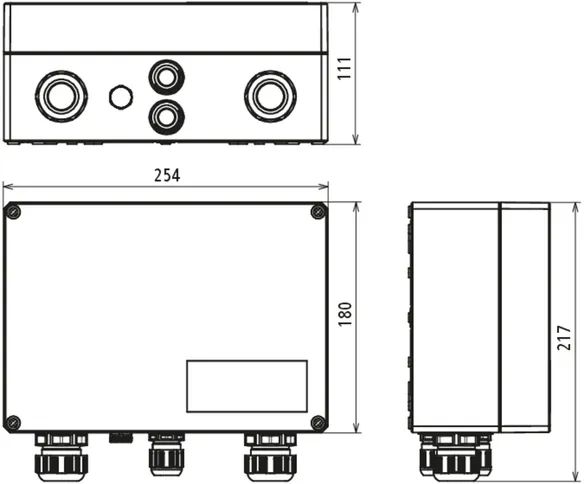

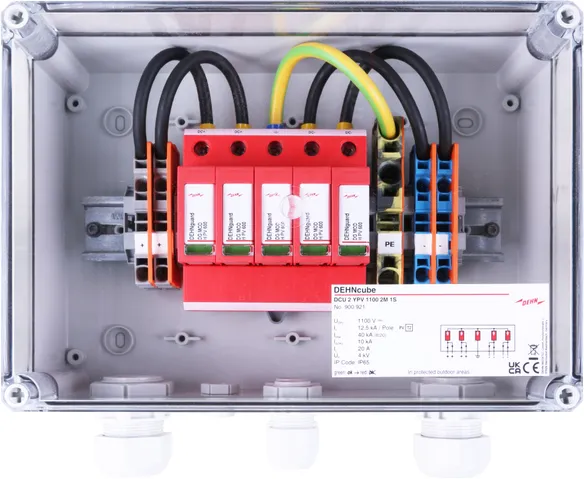

DEHNcube 2 YPV 1100 2M 1S

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de dos entradas MPP y una cadena en cada entrada.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Product

Part No. 900921 DCU 2 YPV 1100 2M 1S

GTIN 4013364492462, Customs tariff No. (EU): 85372091, Gross weight: 2.14 kg, PU: 1.00 unidad(es)

Images

Additional information

Caja de conexión a generador DCU 2 YPV 1100 2M 1S
Caja de conexión a generador de hasta 1100 V CC
Para la protección de dos entradas MPP
y una cadena en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 254 x 180 x 111 mm
Entrada de cable: 2 conexiones de tornillo cuádruples
(conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1100 2M 1S
art. no.: 900921
o equivalente



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Máxima tensión PV (UCPV ) 1100 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (In ) 20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Nivel de protección (UP ) ≤ 4 kV
Clase de protección IP 65

Product 900921 was added to Notepad.

Go to Notepad

Product 900921 was added to the cart.

Go to Web-Shop

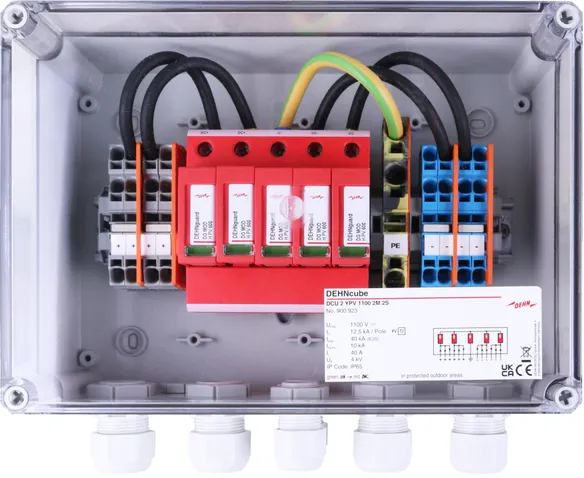

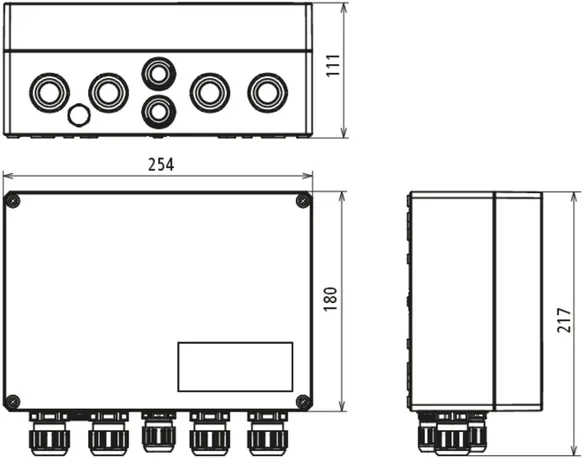

DEHNcube 2 YPV 1100 2M 2S

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para proteger dos entradas MPP y dos cadenas cada una.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Product

Part No. 900923 DCU 2 YPV 1100 2M 2S

GTIN 4013364492400, Customs tariff No. (EU): 85372091, Gross weight: 2.21 kg, PU: 1.00 unidad(es)

Images

Additional information

Caja de conexión a generador DCU 2 YPV 1100 2M 2S
Caja de conexión a generador hasta 1100 V CC
para la protección de dos entradas MPP
y dos cadenas en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 254 x 180 x 111 mm
Entrada de cable: 4 conexiones de tornillo triples
(conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1100 2M 2S
art. no.: 900923
o equivalente



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Máxima tensión PV (UCPV ) 1100 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (In ) 20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Nivel de protección (UP ) ≤ 4 kV
Clase de protección IP 65

Product 900923 was added to Notepad.

Go to Notepad

Product 900923 was added to the cart.

Go to Web-Shop

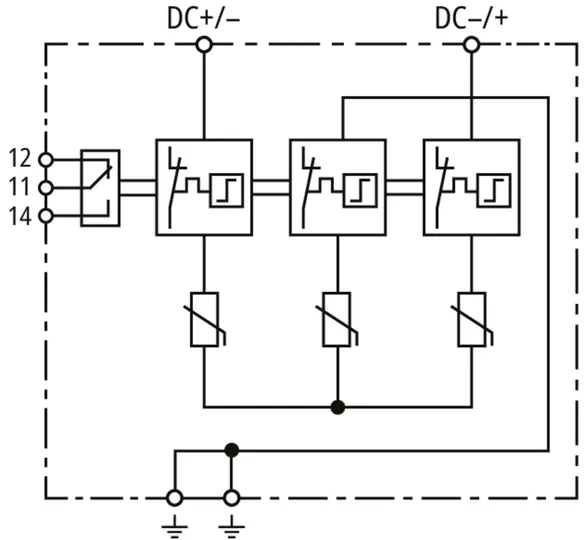

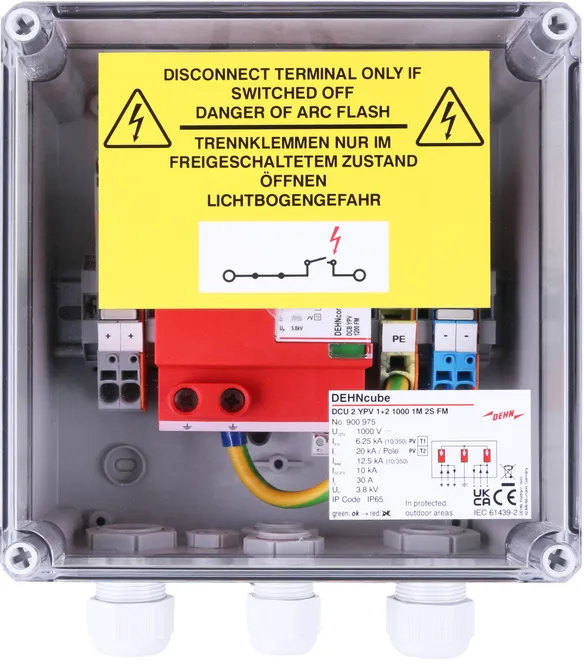

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1000 V CC para proteger una entrada MPP y dos cadenas.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Product

Part No. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

GTIN 4013364520318, Customs tariff No. (EU): 85371098, Gross weight: 1.85 kg, PU: 1.00 unidad(es)

Images

Additional information

GAK DCU 2 YPV 1+2 1000 1M 2S FM
Caja de conexión a generador de hasta 1000 V CC
Para la protección de una entrada MPP
y dos cadenas con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1000 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

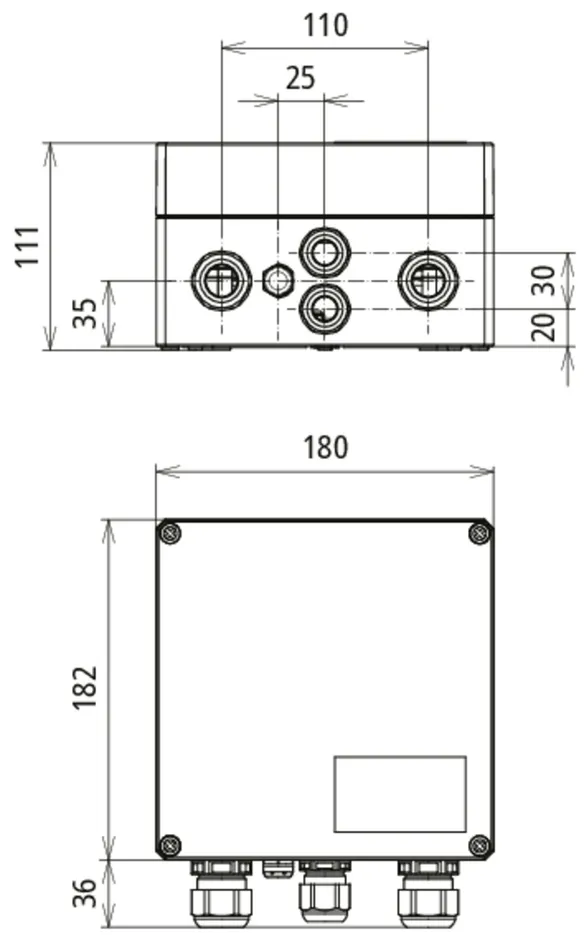

Dimensiones: 182 x 180 x 111 mm
Entrada de cable: 2 conexiones de tornillo triples
(conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1+2 1000 1M 2S FM
art. no.: 900975
o equivalente

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (UCPV ) 1000 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (In ) 20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Nivel de protección (UP ) ≤ 3,8 kV
Clase de protección IP 65

Product 900975 was added to Notepad.

Go to Notepad

Product 900975 was added to the cart.

Go to Web-Shop

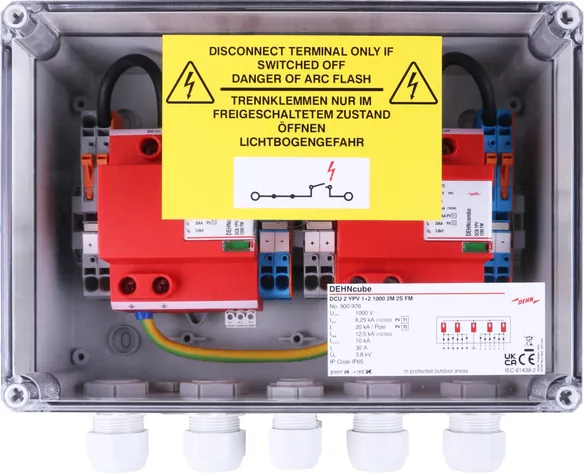

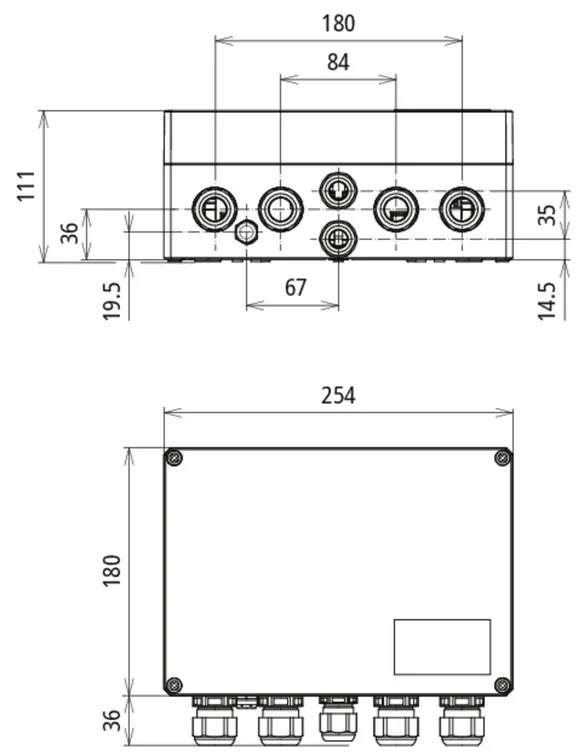

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1000 V CC para proteger dos entradas MPP y una cadena.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Product

Part No. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

GTIN 4013364520295, Customs tariff No. (EU): 85371098, Gross weight: 2.69 kg, PU: 1.00 unidad(es)

Images

Additional information

Caja de conexión a generador DCU 2 YPV 1+2 1000 2M 2S FM
Caja de conexión a generador hasta 1000 V CC
para la protección de dos entradas MPP
y dos cadenas en cada entrada con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 254 x 180 x 111 mm
Entrada de cable: 4 conexiones de tornillo triples
(conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1+2 1000 2M 2S FM
art. no.: 900976
o equivalente

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (UCPV ) 1000 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (In ) 20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Nivel de protección (UP ) ≤ 3,8 kV
Clase de protección IP 65

Product 900976 was added to Notepad.

Go to Notepad

Product 900976 was added to the cart.

Go to Web-Shop

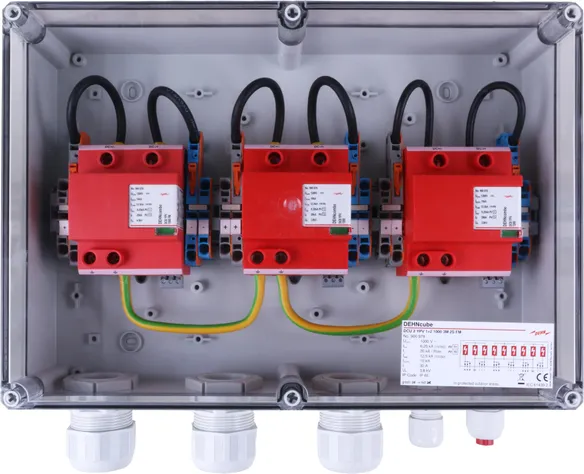

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1000 V CC con bornas de separación para proteger tres entradas MPP y dos cadenas en cada entrada.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Product

Part No. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

GTIN 4013364534766, Customs tariff No. (EU): 85372091, Gross weight: 3.58 kg, PU: 1.00 unidad(es)

Images

Additional information

GAK DCU 2 YPV 1+2 1000 3M 2S FM
Caja de conexión a generador hasta 1000 V CC
para la protección de tres entradas MPP y
dos cadenas en cada entrada con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1000 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (10/350) 12,5 kA
Hasta: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

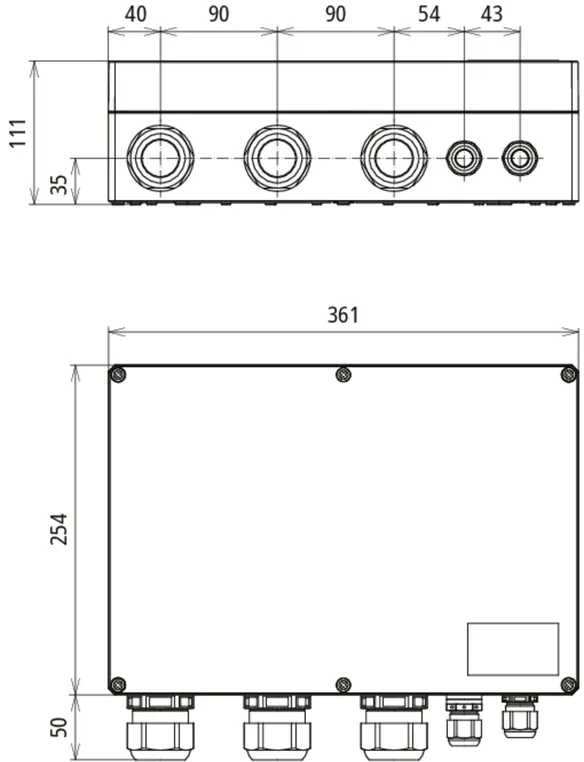

Dimensiones: 361 x 254 x 111 mm
Entrada de cable: 3 conexiones de tornillo séxtuples
(conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1+2 1000 3M 2S FM
art. no.: 900978
o equivalente



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (UCPV ) 1000 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (In ) 20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Nivel de protección (UP ) ≤ 3,8 kV
Clase de protección IP 65

Product 900978 was added to Notepad.

Go to Notepad

Product 900978 was added to the cart.

Go to Web-Shop

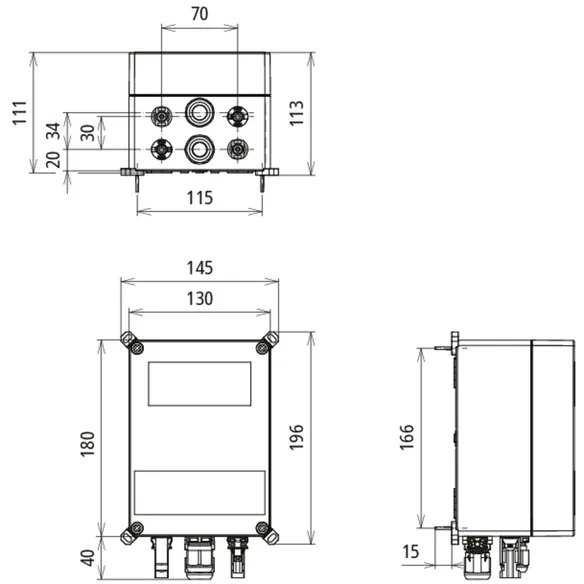

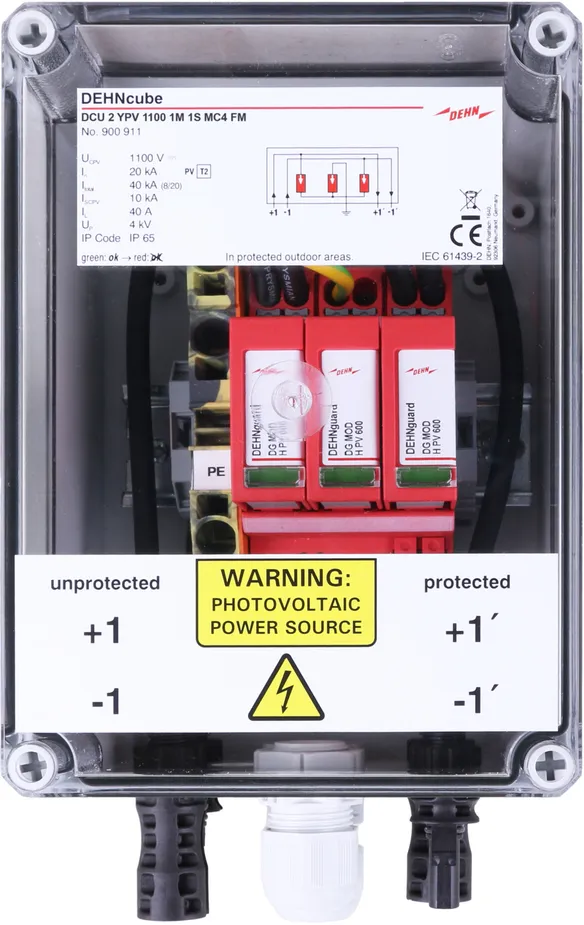

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de una entrada MPP y una cadena en cada entrada.

1 Product

Part No. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

GTIN 4013364529182, Customs tariff No. (EU): 85372091, Gross weight: 1027.00 g, PU: 1.00 unidad(es)

Images

Additional information

GAK DCU 2 YPV 1100 1M 1S MC4 FM
Caja de conexión a generador de hasta 1100 V CC
para la protección de una entrada MPP
y una cadena con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 180 x 130 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1100 1M 1S MC4 FM
art. no.: 900911
o equivalente

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

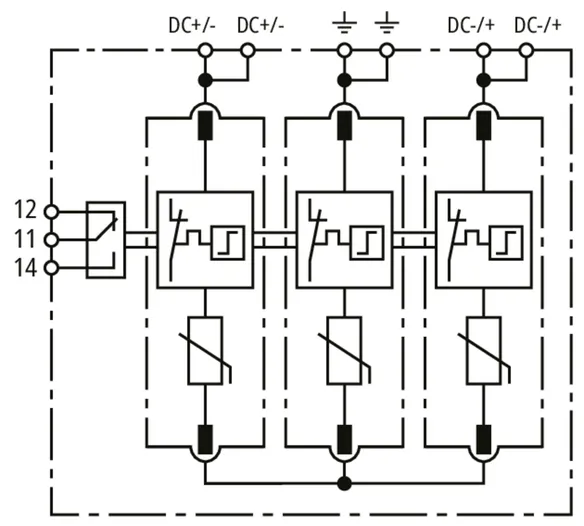

Technical data

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Máxima tensión PV (UCPV ) 1100 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (In ) 20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Nivel de protección (UP ) ≤ 4 kV
Clase de protección IP 65

Product 900911 was added to Notepad.

Go to Notepad

Product 900911 was added to the cart.

Go to Web-Shop

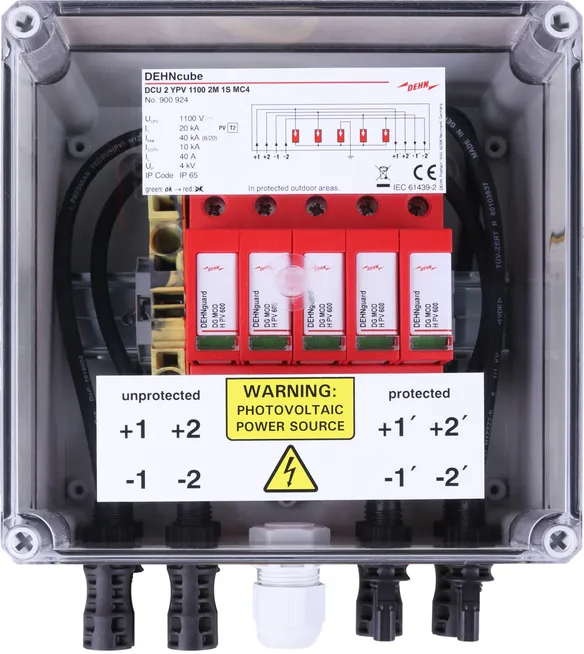

DEHNcube 2 YPV 1100 2M 1S MC4

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de dos entradas MPP y una cadena en cada entrada.

1 Product

Part No. 900924 DCU 2 YPV 1100 2M 1S MC4

GTIN 4013364529205, Customs tariff No. (EU): 85372091, Gross weight: 1963.00 g, PU: 1.00 unidad(es)

Images

Additional information

GAK DCU 2 YPV 1100 2M 1S MC4
Caja de conexión a generador de hasta 1100 V CC
Para la protección de dos entradas MPP
y una cadena en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

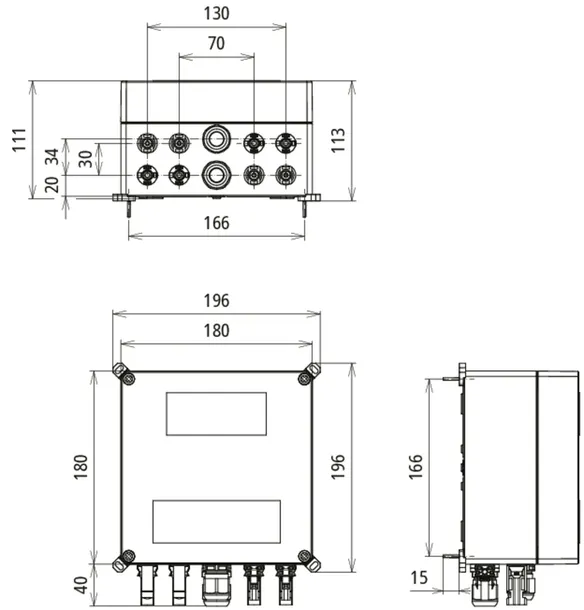

Dimensiones: 180 x 180 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1100 2M 1S MC4
art. no.: 900924
o equivalente

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Máxima tensión PV (UCPV ) 1100 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (In ) 20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Nivel de protección (UP ) ≤ 4 kV
Clase de protección IP 65

Product 900924 was added to Notepad.

Go to Notepad

Product 900924 was added to the cart.

Go to Web-Shop

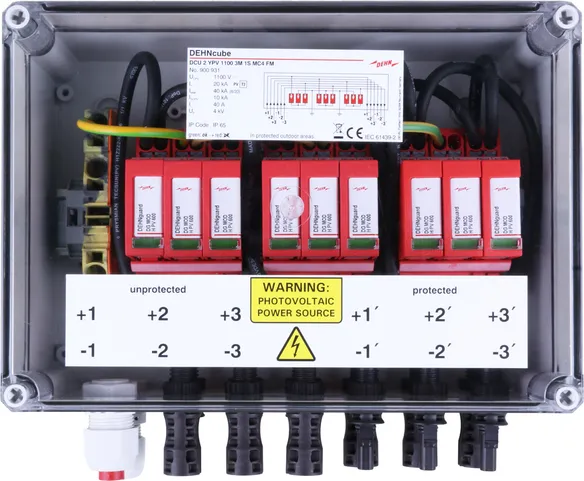

DEHNcube 2 YPV 1100 3M 1S MC4 FM

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de tres entradas MPP y una cadena en cada entrada.

1 Product

Part No. 900931 DCU 2 YPV 1100 3M 1S MC4 FM

GTIN 4013364534742, Customs tariff No. (EU): 85372091, Gross weight: 2.24 kg, PU: 1.00 unidad(es)

Images

Additional information

GAK DCU 2 YPV 1100 3M 1S MC4 FM
Caja de conexión a generador de hasta 1100 V CC
Para la protección de tres entradas MPP
y una cadena en cada entrada con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (8/20) 40 kA
Hasta: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

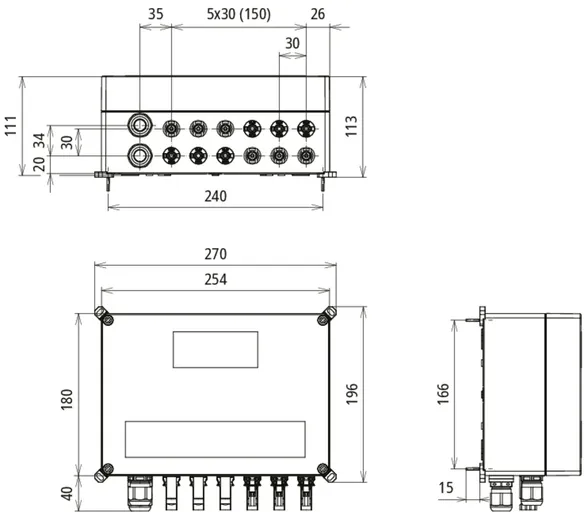

Dimensiones: 254 x 180 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1100 3M 1S MC4 FM
art. no.: 900931
o equivalente



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Máxima tensión PV (UCPV ) 1100 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (In ) 20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Nivel de protección (UP ) ≤ 4 kV
Clase de protección IP 65

Product 900931 was added to Notepad.

Go to Notepad

Product 900931 was added to the cart.

Go to Web-Shop

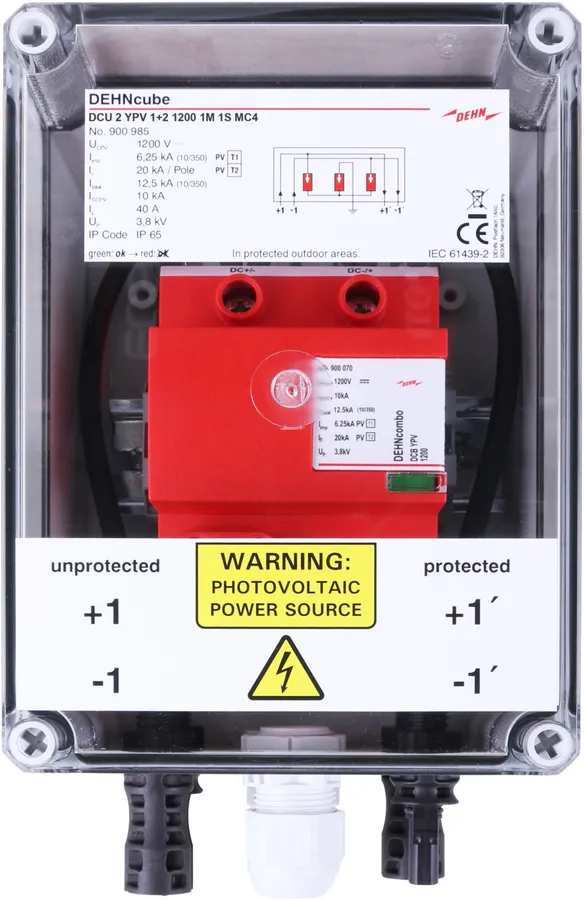

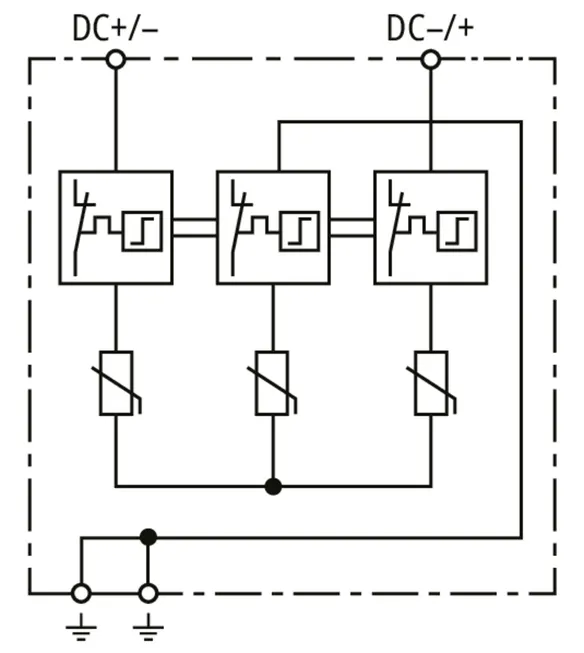

DEHNcube 2 YPV 1+2 1200 1M 1S MC4

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de una entrada MPP y una cadena en cada entrada.

1 Product

Part No. 900985 DCU 2 YPV 1+2 1200 1M 1S MC4

GTIN 4013364529199, Customs tariff No. (EU): 85372091, Gross weight: 1169.00 g, PU: 1.00 unidad(es)

Images

Additional information

GAK DCU 2 YPV 1+2 1200 1M 1S MC4
Caja de conexión a generador de hasta 1200 V CC
para la protección de una entrada MPP
y una cadena con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1200 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (10/350) 12,5 kA
Hasta: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 180 x 130 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1+2 1200 1M 1S MC4
art. no.: 900985
o equivalente

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 1 + Tipo 2 / Clase I + Clase II
Resistencia a cortocircuito (ISCPV ) 10 kA
Nivel de protección (UP ) < 3,8 kV
Clase de protección IP 65

Product 900985 was added to Notepad.

Go to Notepad

Product 900985 was added to the cart.

Go to Web-Shop

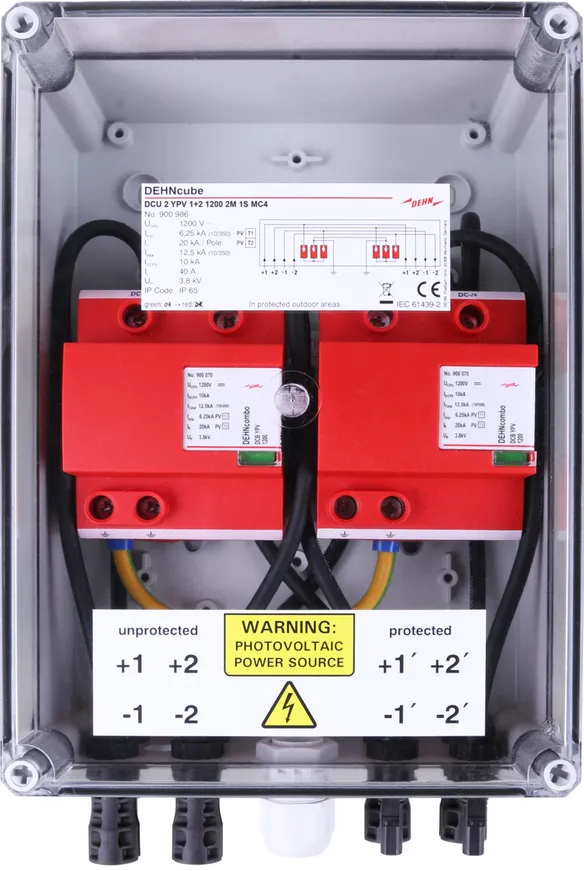

DEHNcube 2 YPV 1+2 1200 2M 1S MC4

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de dos entradas MPP y una cadena en cada entrada.

1 Product

Part No. 900986 DCU 2 YPV 1+2 1200 2M 1S MC4

GTIN 4013364529212, Customs tariff No. (EU): 85372091, Gross weight: 2.76 kg, PU: 1.00 unidad(es)

Images

Additional information

GAK DCU 2 YPV 1+2 1200 2M 1S MC4
Caja de conexión a generador de hasta 1200 V CC
Para la protección de dos entradas MPP
y una cadena en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1200 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (10/350) 12,5 kA
Hasta: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

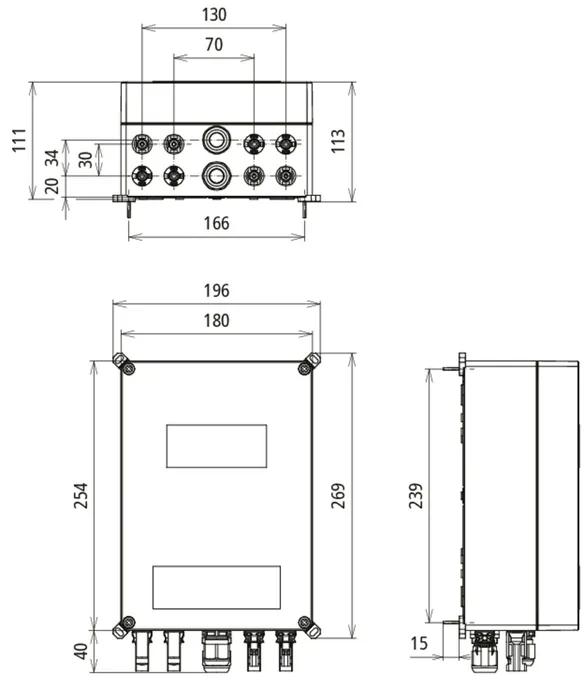

Dimensiones: 254 x 180 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1+2 1200 2M 1S MC4
art. no.: 900986
o equivalente

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 1 + Tipo 2 / Clase I + Clase II
Resistencia a cortocircuito (ISCPV ) 10 kA
Nivel de protección (UP ) < 3,8 kV
Clase de protección IP 65

Product 900986 was added to Notepad.

Go to Notepad

Product 900986 was added to the cart.

Go to Web-Shop

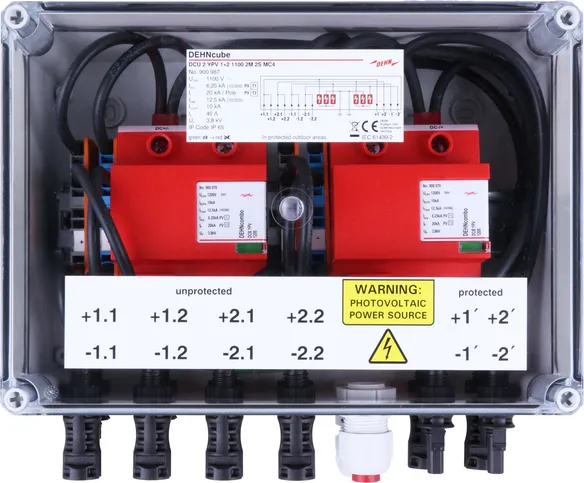

DEHNcube 2 YPV 1+2 1200 2M 2S MC4

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1200 V CC para proteger dos entradas MPP y dos cadenas cada una.

1 Product

Part No. 900987 DCU 2 YPV 1+2 1200 2M 2S MC4

GTIN 4013364534735, Customs tariff No. (EU): 85372091, Gross weight: 2.31 kg, PU: 1.00 unidad(es)

Images

Additional information

GAK DCU 2 YPV 1+2 1200 2M 2S MC4
Caja de conexión a generador hasta 1200 V CC
para la protección de dos entradas MPP
y dos cadenas en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1200 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (10/350) 12,5 kA
Hasta: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 254 x 180 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1+2 1200 2M 2S MC4
art. no.: 900987
o equivalente



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 1 + Tipo 2 / Clase I + Clase II
Resistencia a cortocircuito (ISCPV ) 10 kA
Nivel de protección (UP ) < 3,8 kV
Clase de protección IP 65

Product 900987 was added to Notepad.

Go to Notepad

Product 900987 was added to the cart.

Go to Web-Shop

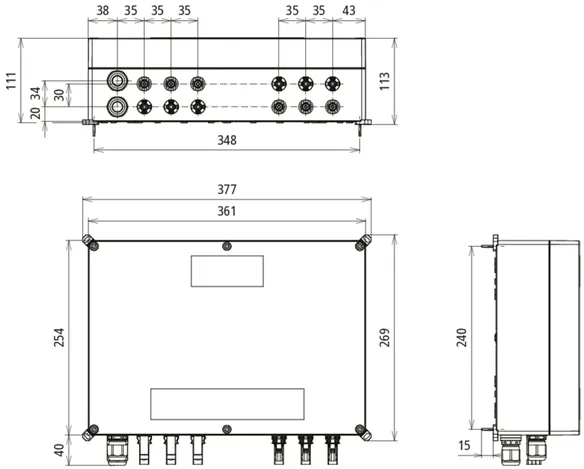

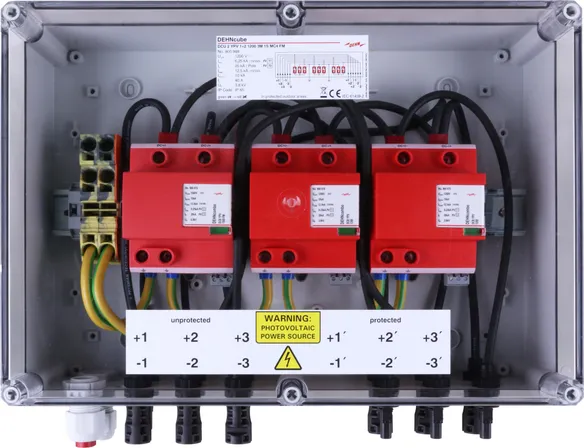

DEHNcube 2 YPV 1+2 1200 3M 1S MC4

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1200 V CC para la protección de tres entradas MPP y una cadena en cada entrada.

1 Product

Part No. 900988 DCU 2 YPV 1+2 1200 3M 1S MC4 FM

GTIN 4013364534759, Customs tariff No. (EU): 85372091, Gross weight: 3.70 kg, PU: 1.00 unidad(es)

Images

Additional information

GAK DCU 2 YPV 1200 3M 1S MC4 FM
Caja de conexión a generador de hasta 1200 V CC
Para la protección de tres entradas MPP
y una cadena en cada entrada con clase de protección IP65
con contacto de señalización remota, indicación de fallo

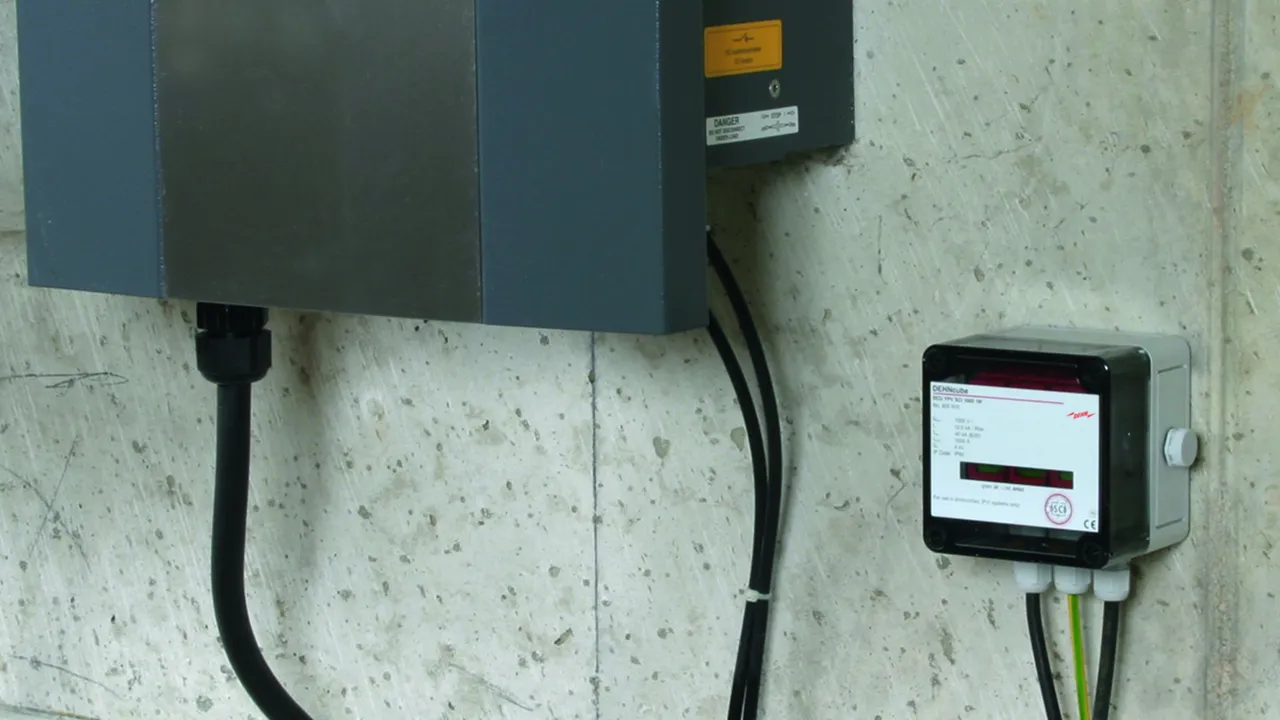

Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1200 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (10/350) 12,5 kA
Hasta: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 361 x 254 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1+2 1200 3M 1S MC4 FM
art. no.: 900988
o equivalente



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 1 + Tipo 2 / Clase I + Clase II
Resistencia a cortocircuito (ISCPV ) 10 kA
Nivel de protección (UP ) < 3,8 kV
Clase de protección IP 65

Product 900988 was added to Notepad.

Go to Notepad

Product 900988 was added to the cart.

Go to Web-Shop
back to top
