Tubos autosoportados para el cable HVI long

Tubo de soporte con terminal interno y elemento de resorte PA con compensación de potencial.

Con punta captadora

Tubo de soporte con terminal interno y elemento de resorte PA con compensación de potencial.
Punta captadora en INOX Ø10 mm, longitud 1000 mm.

4 Products

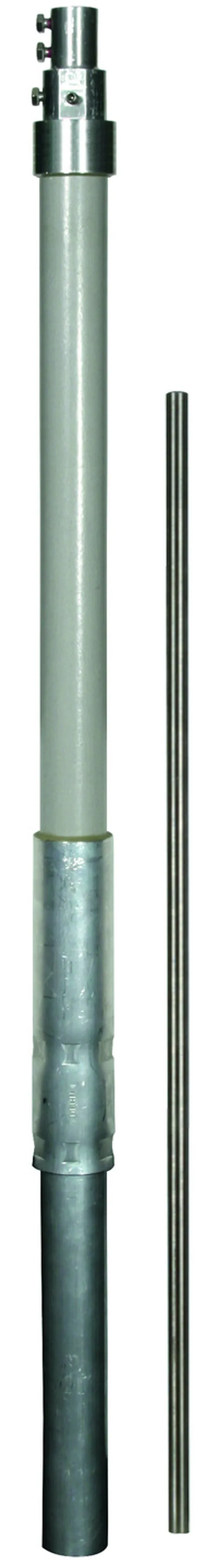

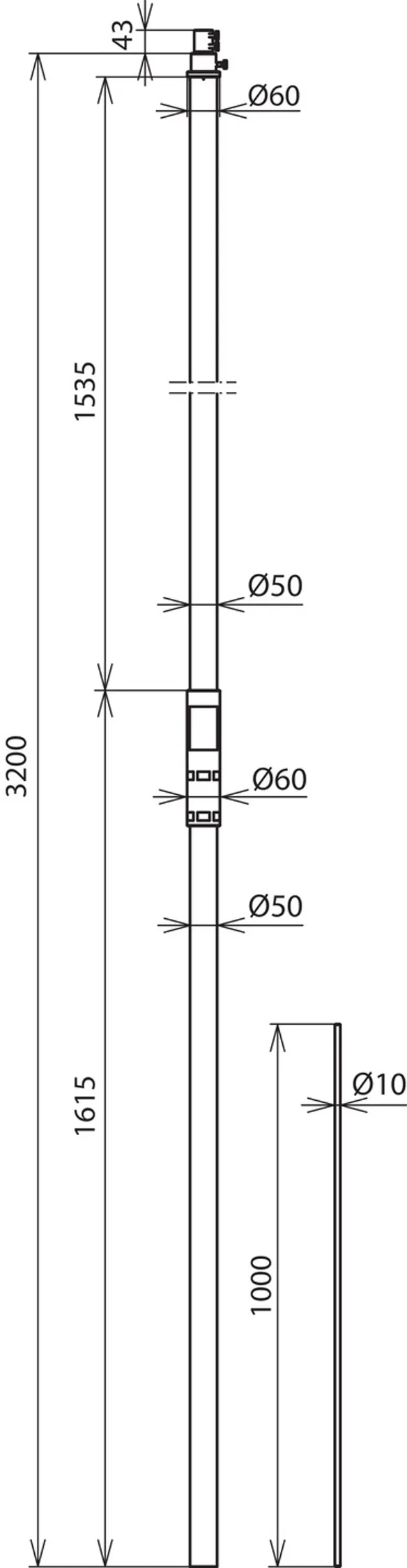

Part No. 105330 SR D50 3200 FSP1000 IP HVI GFK AL

GTIN 4013364152496, Customs tariff No. (EU): 85389099, Gross weight: 5.60 kg, PU: 1.00 unidad(es)

Images

Additional information

Tubo autosoportado para el cable HVI long
con punta captadora, longitud de 3200 mm PRFV/Al
Tubos autosoportados PRFV/Al con terminal interno y
elemento de resorte PA con compensación de potencial
para el cable HVI long para mantener la distancia de separación
de partes con conductividad eléctrica según
la DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para velocidades del viento de máx. 237 km/h.
Distancia de aislamiento de plástico reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
De color gris alba, estabilizado a rayos ultravioleta, de 1 pieza
combinado con la punta captadora de Ø10 m, longitud de 1000 mm de INOX
Material de la punta captadora: INOX
Longitud de la punta captadora: 1000 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 3200 mm
Longitud de transporte: 3200 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Máx. longitud libre con punta captadora (montaje en pared): 3500 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 3500 mm, 1x HVI en el interior) 237 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 3500 mm, 1x HVI en el exterior) 222 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 3500 mm, 4x HVI en el exterior) 194 km/h
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 3200 FSP1000 IP HVI GFK AL
art. no.: 105330
o equivalente

Certificates



Technical data

Material de la punta captadora INOX
Longitud de la punta captadora 1000 mm
Material del tubo de soporte poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte 3200 mm
Longitud de transporte 3200 mm
Diámetro Ø exterior 50 mm
Distancia de aislamiento 1535 mm
Máx. longitud libre con punta captadora (montaje en pared) 3500 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105330 was added to Notepad.

Go to Notepad

Product 105330 was added to the cart.

Go to Web-Shop

Part No. 105332 SR D50 4700 FSP1000 IP HVI GFK AL

GTIN 4013364152519, Customs tariff No. (EU): 85389099, Gross weight: 8.25 kg, PU: 1.00 unidad(es)

Images

Additional information

Tubo autosoportado para el cable HVI long
con punta captadora, longitud de 4700 mm PRFV/Al
Tubos autosoportados PRFV/Al con terminal interno y
elemento de resorte PA con compensación de potencial
para el cable HVI long para mantener la distancia de separación
de partes con conductividad eléctrica según
la DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para velocidades del viento de máx. 237 km/h.
Distancia de aislamiento de plástico reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
De color gris alba, estabilizado a rayos ultravioleta, de 1 pieza
combinado con la punta captadora de Ø10 m, longitud de 1000 mm de INOX
Material de la punta captadora: INOX
Longitud de la punta captadora: 1000 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 4700 mm
Longitud de transporte: 4700 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Máx. longitud libre con punta captadora (montaje en pared): 4000 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 4000 mm, 1x HVI en el interior) 237 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 4000 mm, 1x HVI en el exterior) 184 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 4000 mm, 4x HVI en el exterior) 149 km/h
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 4700 FSP1000 IP HVI GFK AL
art. no.: 105332
o equivalente

Certificates



Technical data

Material de la punta captadora INOX
Longitud de la punta captadora 1000 mm
Material del tubo de soporte poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte 4700 mm
Longitud de transporte 4700 mm
Diámetro Ø exterior 50 mm
Distancia de aislamiento 1535 mm
Máx. longitud libre con punta captadora (montaje en pared) 4000 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105332 was added to Notepad.

Go to Notepad

Product 105332 was added to the cart.

Go to Web-Shop

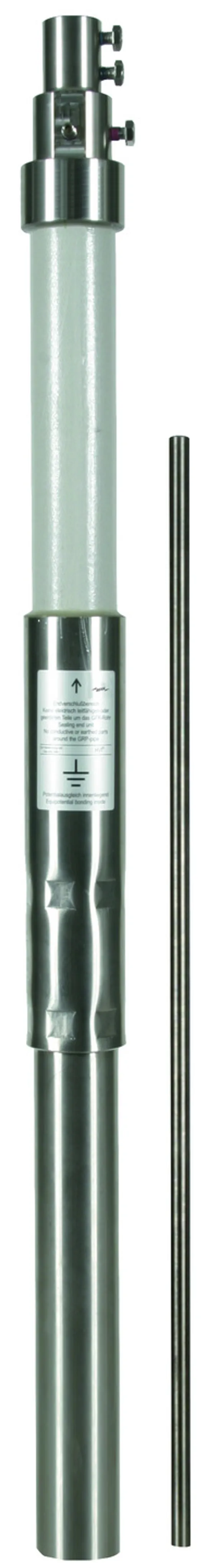

Part No. 105314 SR D50 3200 FSP1000 IP HVI GFK V2A

GTIN 4013364157781, Customs tariff No. (EU): 85389099, Gross weight: 10.10 kg, PU: 1.00 unidad(es)

Images

Additional information

Tubo autosoportado para cable HVI long con punta captadora, longitud 3200 mm, PRFV/INOX
Tubos autosoportados de PRFV/INOX con terminal interno
y elemento de resorte PA con compensación de potencial para el cable HVI long
para cumplir la distancia de separación respecto de los componentes conductores
según DIN EN 62305 (VDE 0185-305-3).
Las dimensiones de los tubos autosoportados se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 231 km/h.
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con punta captadora INOX Ø10 mm longitud 1000 mm
Material de la punta captadora: INOX
Longitud de la punta captadora: 1000 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte: 3200 mm
Longitud de transporte: 3200 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Máx. longitud libre con punta captadora (montaje en pared): 3500 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 3500 mm, 1x HVI en el interior) 231 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 3500 mm, 1x HVI en el exterior) 226 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 3500 mm, 4x HVI en el exterior) 197 km/h
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 3200 FSP1000 IP HVI GFK V2A
art. no.: 105314
o equivalente

Certificates



Technical data

Material de la punta captadora INOX
Longitud de la punta captadora 1000 mm
Material del tubo de soporte poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte 3200 mm
Longitud de transporte 3200 mm
Diámetro Ø exterior 50 mm
Distancia de aislamiento 1535 mm
Máx. longitud libre con punta captadora (montaje en pared) 3500 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105314 was added to Notepad.

Go to Notepad

Product 105314 was added to the cart.

Go to Web-Shop

Part No. 105316 SR D50 4700 FSP1000 IP HVI GFK V2A

GTIN 4013364157798, Customs tariff No. (EU): 85389099, Gross weight: 15.60 kg, PU: 1.00 unidad(es)

Images

Additional information

Tubo autosoportado para cable HVI long con punta captadora, longitud 4700 mm, PRFV/INOX
Tubos autosoportados de PRFV/INOX con terminal interno
y elemento de resorte PA con compensación de potencial para el cable HVI long
para cumplir la distancia de separación respecto de los componentes
conductores según DIN EN 62305 (VDE 0185-305-3).
Las dimensiones de los tubos autosoportados se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 231 km/h.
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con punta captadora INOX Ø10 mm longitud 1000 mm
Material de la punta captadora: INOX
Longitud de la punta captadora: 1000 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte: 4700 mm
Longitud de transporte: 4700 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Máx. longitud libre con punta captadora (montaje en pared): 4000 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 4000 mm, 1x HVI en el interior) 231 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 4000 mm, 1x HVI en el exterior) 186 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 4000 mm, 4x HVI en el exterior) 151 km/h
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 4700 FSP1000 IP HVI GFK V2A
art. no.: 105316
o equivalente

Certificates



Technical data

Material de la punta captadora INOX
Longitud de la punta captadora 1000 mm
Material del tubo de soporte poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte 4700 mm
Longitud de transporte 4700 mm
Diámetro Ø exterior 50 mm
Distancia de aislamiento 1535 mm
Máx. longitud libre con punta captadora (montaje en pared) 4000 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105316 was added to Notepad.

Go to Notepad

Product 105316 was added to the cart.

Go to Web-Shop

Con varilla captadora

Tubo de soporte con terminal interno y elemento de resorte PA con compensación de potencial.
Punta captadora Ø22 / 16 / 10 mm, longitud 2500 mm.

4 Products

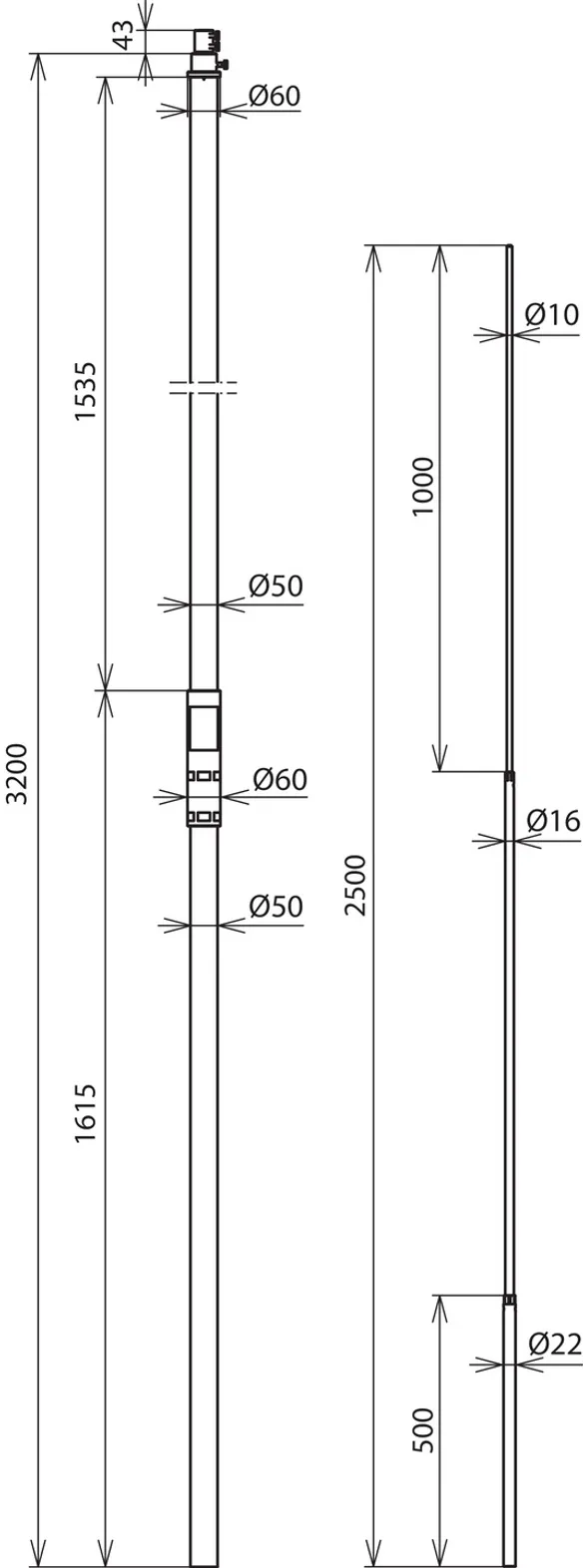

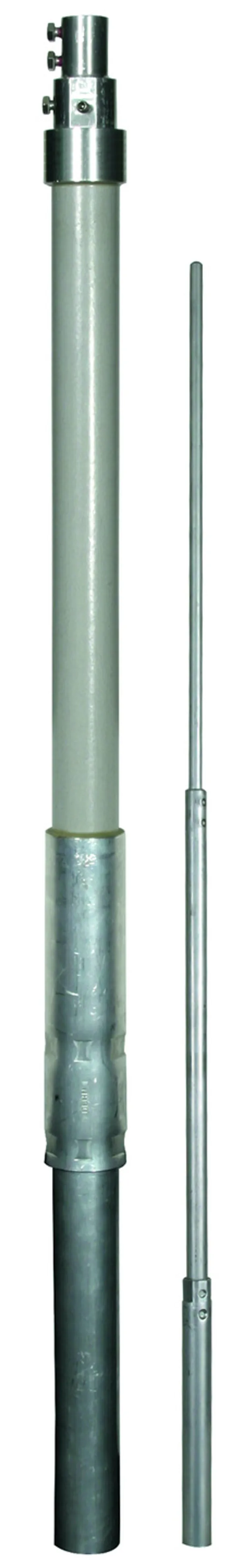

Part No. 105331 SR D50 3200 FS22 2500 IP HVI GFK AL

GTIN 4013364152502, Customs tariff No. (EU): 85389099, Gross weight: 6.12 kg, PU: 1.00 unidad(es)

Images

Additional information

Tubo autosoportado para cable HVI long con varilla captadora, longitud 3200 mm, PRFV/INOX
Tubos autosoportados de PRFV/Al con terminal interno
y elemento de resorte PA con compensación de potencial para el cable HVI long
para cumplir la distancia de separación respecto de
componentes conductores según DIN EN 62305 (VDE 0185-305-3).
Las dimensiones de los tubos autosoportados se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 189 km/h.
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con varilla captadora Al Ø22/16/10 mm longitud 2500 mm
Material de la punta captadora: Al
Longitud de la punta captadora: 2500 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 3200 mm
Longitud de transporte: 3200 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Máx. longitud libre con punta captadora (montaje en pared): 5000 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 5000 mm, 1x HVI en el interior) 189 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5000 mm, 1x HVI en el exterior) 173 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5000 mm, 4x HVI en el exterior) 151 km/h
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 3200 FS22 2500 IP HVI GFK AL
art. no.: 105331
o equivalente

Certificates



Technical data

Material de la punta captadora Al
Longitud de la punta captadora 2500 mm
Material del tubo de soporte poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte 3200 mm
Longitud de transporte 3200 mm
Diámetro Ø exterior 50 mm
Distancia de aislamiento 1535 mm
Máx. longitud libre con punta captadora (montaje en pared) 5000 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105331 was added to Notepad.

Go to Notepad

Product 105331 was added to the cart.

Go to Web-Shop

Part No. 105333 SR D50 4700 FS22 2500 IP HVI GFK AL

GTIN 4013364152526, Customs tariff No. (EU): 85389099, Gross weight: 8.51 kg, PU: 1.00 unidad(es)

Images

Additional information

Tubo autosoportado para cable HVI long con varilla captadora, longitud 4700 mm, PRFV/INOX
Tubos autosoportados de PRFV/Al con terminal interno
y elemento de resorte PA con compensación de potencial para el cable HVI long
para cumplir la distancia de separación respecto de
componentes conductores según DIN EN 62305 (VDE 0185-305-3).
Las dimensiones de los tubos autosoportados se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 184 km/h.
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con varilla captadora Al Ø22/16/10 mm longitud 2500 mm
Material de la punta captadora: Al
Longitud de la punta captadora: 2500 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 4700 mm
Longitud de transporte: 4700 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Máx. longitud libre con punta captadora (montaje en pared): 5500 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 5500 mm, 1x HVI en el interior) 184 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5500 mm, 1x HVI en el exterior) 149 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5500 mm, 4x HVI en el exterior) 137 km/h
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 4700 FS22 2500 IP HVI GFK AL
art. no.: 105333
o equivalente

Certificates



Technical data

Material de la punta captadora Al
Longitud de la punta captadora 2500 mm
Material del tubo de soporte poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte 4700 mm
Longitud de transporte 4700 mm
Diámetro Ø exterior 50 mm
Distancia de aislamiento 1535 mm
Máx. longitud libre con punta captadora (montaje en pared) 5500 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105333 was added to Notepad.

Go to Notepad

Product 105333 was added to the cart.

Go to Web-Shop

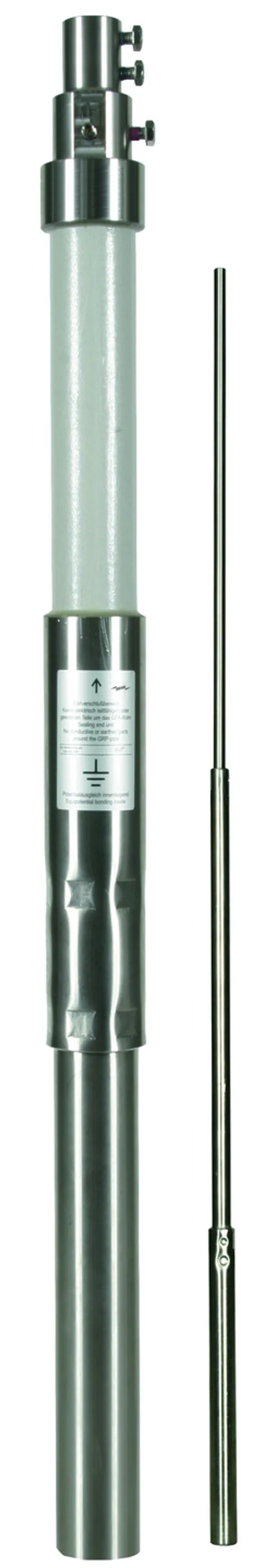

Part No. 105315 SR D50 3200 FS22 2500 IP HVI GFK V2A

GTIN 4013364157804, Customs tariff No. (EU): 85389099, Gross weight: 12.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Tubo autosoportado para cable HVI long con varilla captadora, longitud 3200 mm, PRFV/INOX
Tubos autosoportados de PRFV/INOX con terminal interno
y elemento de resorte PA con compensación de potencial para el cable HVI long
para cumplir la distancia de separación respecto de los componentes
conductores según DIN EN 62305 (VDE 0185-305-3).
Las dimensiones de los tubos autosoportados se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 186 km/h.
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con varilla captadora INOX Ø22/16/10 mm longitud 2500 mm
Material de la punta captadora: INOX
Longitud de la punta captadora: 2500 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte: 3200 mm
Longitud de transporte: 3200 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Máx. longitud libre con punta captadora (montaje en pared): 5000 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 5000 mm, 1x HVI en el interior) 186 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5000 mm, 1x HVI en el exterior) 169 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5000 mm, 4x HVI en el exterior) 149 km/h
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 3200 FS22 2500 IP HVI GFK V2A
art. no.: 105315
o equivalente

Certificates



Technical data

Material de la punta captadora INOX
Longitud de la punta captadora 2500 mm
Material del tubo de soporte poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte 3200 mm
Longitud de transporte 3200 mm
Diámetro Ø exterior 50 mm
Distancia de aislamiento 1535 mm
Máx. longitud libre con punta captadora (montaje en pared) 5000 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105315 was added to Notepad.

Go to Notepad

Product 105315 was added to the cart.

Go to Web-Shop

Part No. 105317 SR D50 4700 FS22 2500 IP HVI GFK V2A

GTIN 4013364157811, Customs tariff No. (EU): 85389099, Gross weight: 17.12 kg, PU: 1.00 unidad(es)

Images

Additional information

Tubo autosoportado para cable HVI long con varilla captadora, longitud 4700 mm, PRFV/INOX
Tubos autosoportados de PRFV/INOX con terminal interno
y elemento de resorte PA con compensación de potencial para el cable HVI long
para cumplir la distancia de separación respecto de los componentes
conductores según DIN EN 62305 (VDE 0185-305-3).
Las dimensiones de los tubos autosoportados se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 185 km/h.
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con varilla captadora INOX Ø22/16/10 mm longitud 2500 mm
Material de la punta captadora: INOX
Longitud de la punta captadora: 2500 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte: 4700 mm
Longitud de transporte: 4700 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Máx. longitud libre con punta captadora (montaje en pared): 5500 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 5500 mm, 1x HVI en el interior) 185 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5500 mm, 1x HVI en el exterior) 149 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5500 mm, 4x HVI en el exterior) 137 km/h
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 4700 FS22 2500 IP HVI GFK V2A
art. no.: 105317
o equivalente



Technical data

Material de la punta captadora INOX
Longitud de la punta captadora 2500 mm
Material del tubo de soporte poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte 4700 mm
Longitud de transporte 4700 mm
Diámetro Ø exterior 50 mm
Distancia de aislamiento 1535 mm
Máx. longitud libre con punta captadora (montaje en pared) 5500 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105317 was added to Notepad.

Go to Notepad

Product 105317 was added to the cart.

Go to Web-Shop

Con punta captadora y salida lateral

Tubo de soporte con terminal interno y elemento de resorte PA con compensación de potencial.
Punta captadora en INOX Ø10 mm, longitud 1000 mm.

4 Products

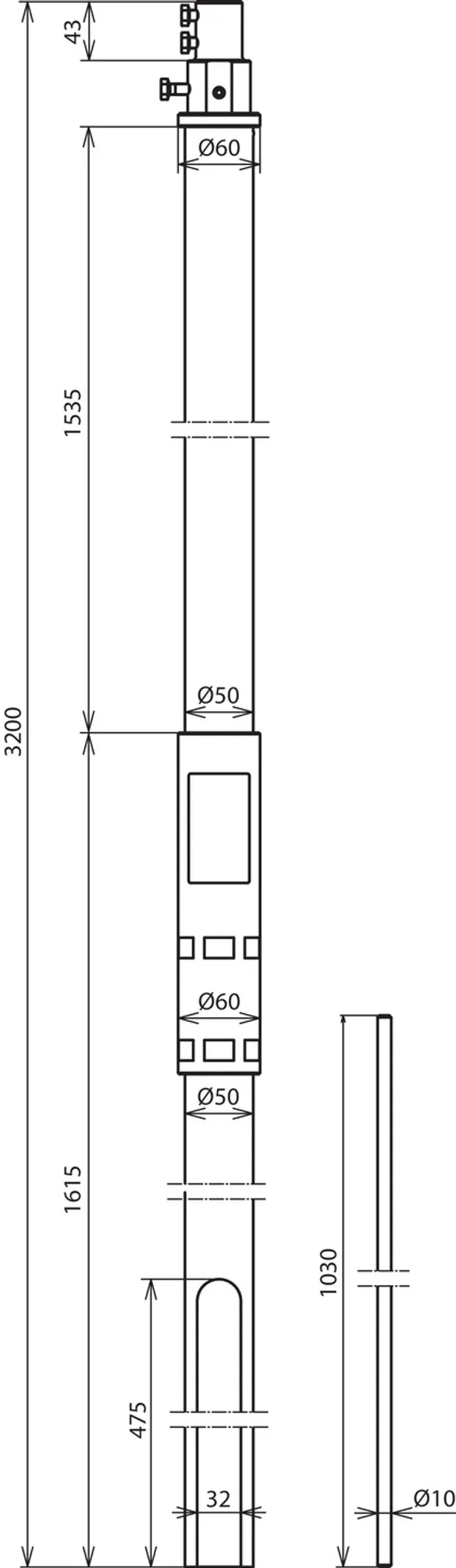

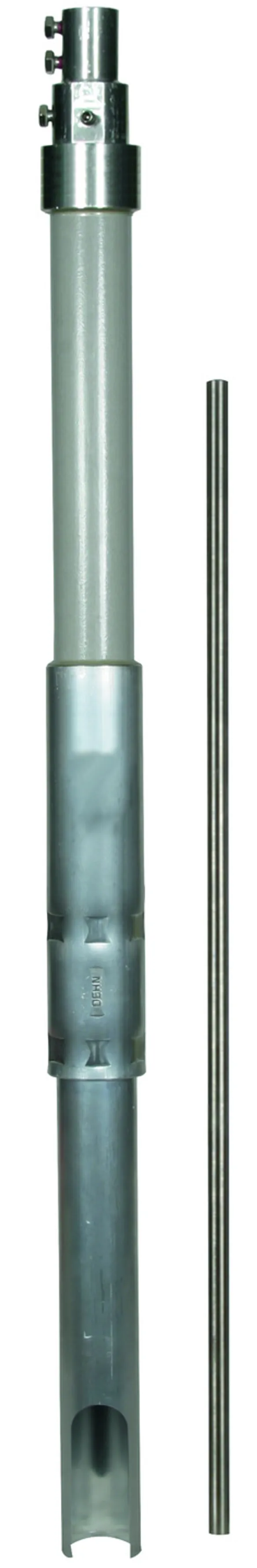

Part No. 105325 SR D50 3200 FS1000 IP SA HVI GFK AL

GTIN 4013364157828, Customs tariff No. (EU): 85389099, Gross weight: 5.42 kg, PU: 1.00 unidad(es)

Images

Additional information

Tubo autosoportado para el cable HVI long
con punta captadora y salida lateral,
Tubos autosoportados de PRFV/Al con salida lateral, terminal interno
y elemento de resorte PA con compensación de potencial
para el cable HVI long
para mantener la distancia de separación de partes con
conductividad eléctrica según la DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de plástico reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
De color gris alba, estabilizado a rayos ultravioleta, de 1 pieza
combinado con la punta captadora de Ø10 m, longitud de 1000 mm de INOX
Material de la punta captadora: INOX
Longitud de la punta captadora: 1000 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 3200 mm
Longitud de transporte: 3200 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 3200 FS1000 IP SA HVI GFK AL
art. no.: 105325
o equivalente

Certificates



Technical data

Material de la punta captadora INOX
Longitud de la punta captadora 1000 mm
Material del tubo de soporte poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte 3200 mm
Longitud de transporte 3200 mm
Diámetro Ø exterior 50 mm
Distancia de aislamiento 1535 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105325 was added to Notepad.

Go to Notepad

Product 105325 was added to the cart.

Go to Web-Shop

Part No. 105327 SR D50 4700 FS1000 IP SA HVI GFK AL

GTIN 4013364157835, Customs tariff No. (EU): 85389099, Gross weight: 8.15 kg, PU: 1.00 unidad(es)

Images

Additional information

Tubo autosoportado para el cable HVI long
con punta captadora y salida lateral, terminal interno
y elemento de resorte PA con compensación de potencial
para el cable HVI long para mantener la distancia de separación
de partes con conductividad eléctrica según
la DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de plástico reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
De color gris alba, estabilizado a rayos ultravioleta, de 1 pieza
combinado con la punta captadora de Ø10 m, longitud de 1000 mm de INOX
Material de la punta captadora: INOX
Longitud de la punta captadora: 1000 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 4700 mm
Longitud de transporte: 4700 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 4700 FS1000 IP SA HVI GFK AL
art. no.: 105327
o equivalente

Certificates



Technical data

Material de la punta captadora INOX
Longitud de la punta captadora 1000 mm
Material del tubo de soporte poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte 4700 mm
Longitud de transporte 4700 mm
Diámetro Ø exterior 50 mm
Distancia de aislamiento 1535 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105327 was added to Notepad.

Go to Notepad

Product 105327 was added to the cart.

Go to Web-Shop

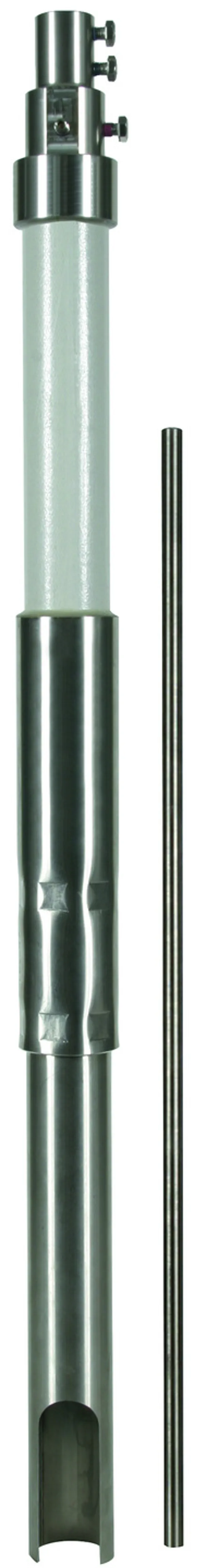

Part No. 105336 SR D50 3200 FS1000 IP SA HVI GFK V2A

GTIN 4013364157866, Customs tariff No. (EU): 85389099, Gross weight: 9.90 kg, PU: 1.00 unidad(es)

Images

Additional information

Tubo autosoportado para el cable HVI long
con punta captadora y salida lateral, con terminal interno
y elemento de resorte PA con compensación de potencial
para el cable HVI long para mantener la distancia de separación
de partes con conductividad eléctrica según
la DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de plástico reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
De color gris alba, estabilizado a rayos ultravioleta, de 1 pieza
combinado con la punta captadora de Ø10 m, longitud de 1000 mm de INOX
Material de la punta captadora: INOX
Longitud de la punta captadora: 1000 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte: 3200 mm
Longitud de transporte: 3200 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 3200 FS1000 IP SA HVI GFK V2A
art. no.: 105336
o equivalente



Technical data

Material de la punta captadora INOX
Longitud de la punta captadora 1000 mm
Material del tubo de soporte poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte 3200 mm
Longitud de transporte 3200 mm
Diámetro Ø exterior 50 mm
Distancia de aislamiento 1535 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105336 was added to Notepad.

Go to Notepad

Product 105336 was added to the cart.

Go to Web-Shop

Part No. 105338 SR D50 4700 FS1000 IP SA HVI GFK V2A

GTIN 4013364157873, Customs tariff No. (EU): 85389099, Gross weight: 15.13 kg, PU: 1.00 unidad(es)

Images

Additional information

Tubo autosoportado para el cable HVI long
con punta captadora y salida lateral, con terminal interno
y elemento de resorte PA con compensación de potencial
para el cable HVI long para mantener la distancia de separación
de partes con conductividad eléctrica según
la DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Distancia de aislamiento de plástico reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
De color gris alba, estabilizado a rayos ultravioleta, de 1 pieza
combinado con la punta captadora de Ø10 m, longitud de 1000 mm de INOX
Material de la punta captadora: INOX
Longitud de la punta captadora: 1000 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte: 4700 mm
Longitud de transporte: 4700 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 4700 FS1000 IP SA HVI GFK V2A
art. no.: 105338
o equivalente

Certificates



Technical data

Material de la punta captadora INOX
Longitud de la punta captadora 1000 mm
Material del tubo de soporte poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte 4700 mm
Longitud de transporte 4700 mm
Diámetro Ø exterior 50 mm
Distancia de aislamiento 1535 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105338 was added to Notepad.

Go to Notepad

Product 105338 was added to the cart.

Go to Web-Shop

Con varilla captadora y salida lateral

Tubo de soporte con terminal interno y elemento de resorte PA con compensación de potencial.
Punta captadora Ø22 / 16 / 10 mm, longitud 2500 mm.

4 Products

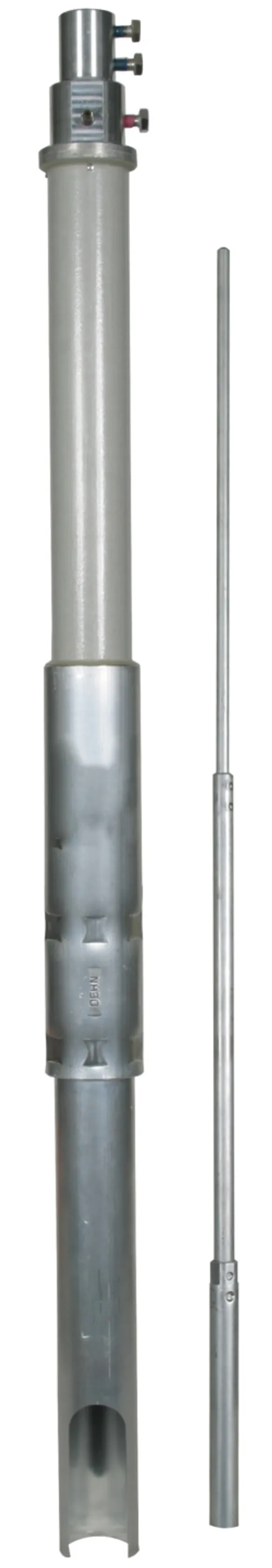

Part No. 105326 SR D50 3200 FS2500 IP SA HVI GFK AL

GTIN 4013364157842, Customs tariff No. (EU): 85389099, Gross weight: 5.82 kg, PU: 1.00 unidad(es)

Images

Additional information

Tubo autosoportado para el cable HVI long
con varilla captadora y salida lateral,
Tubos autosoportados PRFV/Al con salida lateral, terminal interno
y elemento de resorte PA con compensación de potencial
para el cable HVI long para mantener la distancia de separación
de partes con conductividad eléctrica según
la DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de plástico reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
De color gris alba, estabilizado a rayos ultravioleta, de 1 pieza
combinado con la varilla captadora de Ø22/16/10 mm, longitud de 2500 mm de Al
Material de la punta captadora: Al
Longitud de la punta captadora: 2500 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 3200 mm
Longitud de transporte: 3200 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 3200 FS2500 IP SA HVI GFK AL
art. no.: 105326
o equivalente



Technical data

Material de la punta captadora Al
Longitud de la punta captadora 2500 mm
Material del tubo de soporte poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte 3200 mm
Longitud de transporte 3200 mm
Diámetro Ø exterior 50 mm
Distancia de aislamiento 1535 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105326 was added to Notepad.

Go to Notepad

Product 105326 was added to the cart.

Go to Web-Shop

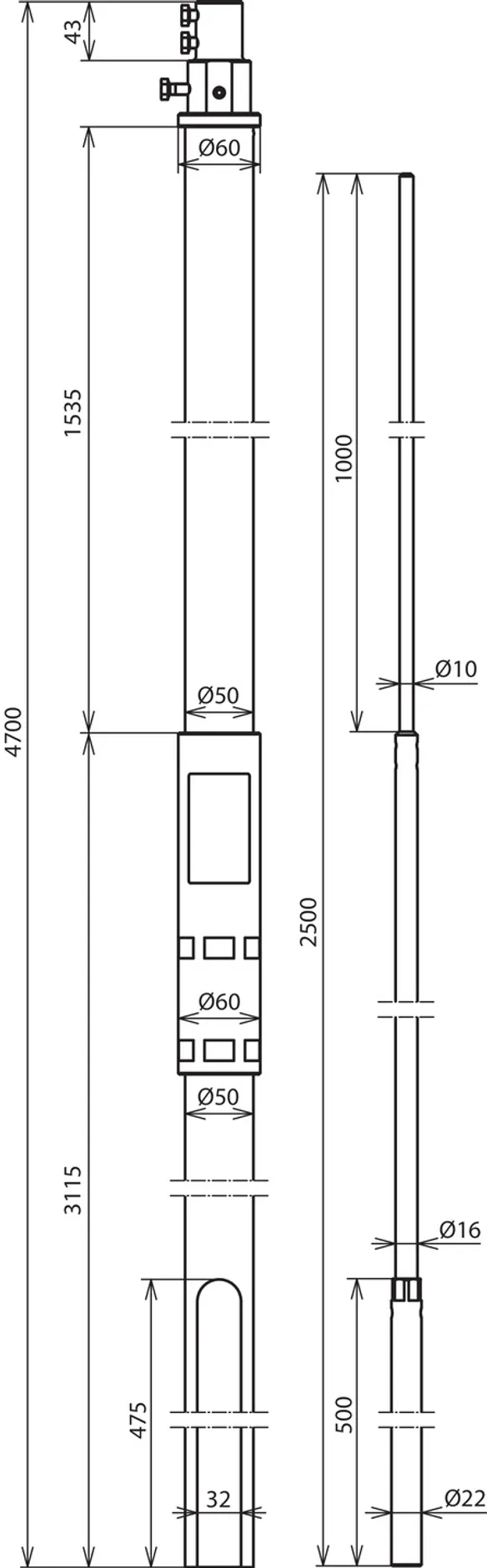

Part No. 105328 SR D50 4700 FS2500 IP SA HVI GFK AL

GTIN 4013364157859, Customs tariff No. (EU): 85389099, Gross weight: 8.34 kg, PU: 1.00 unidad(es)

Images

Additional information

Tubo autosoportado para el cable HVI long
con varilla captadora y salida lateral,
Tubos autosoportados PRFV/Al con salida lateral, terminal interno
y elemento de resorte PA con compensación de potencial
para el cable HVI long para mantener la distancia de separación
de partes con conductividad eléctrica según
la DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de plástico reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
De color gris alba, estabilizado a rayos ultravioleta, de 1 pieza
combinado con la varilla captadora de Ø22/16/10 mm, longitud de 2500 mm de Al
Material de la punta captadora: Al
Longitud de la punta captadora: 2500 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 4700 mm
Longitud de transporte: 4700 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 4700 FS2500 IP SA HVI GFK AL
art. no.: 105328
o equivalente



Technical data

Material de la punta captadora Al
Longitud de la punta captadora 2500 mm
Material del tubo de soporte poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte 4700 mm
Longitud de transporte 4700 mm
Diámetro Ø exterior 50 mm
Distancia de aislamiento 1535 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105328 was added to Notepad.

Go to Notepad

Product 105328 was added to the cart.

Go to Web-Shop

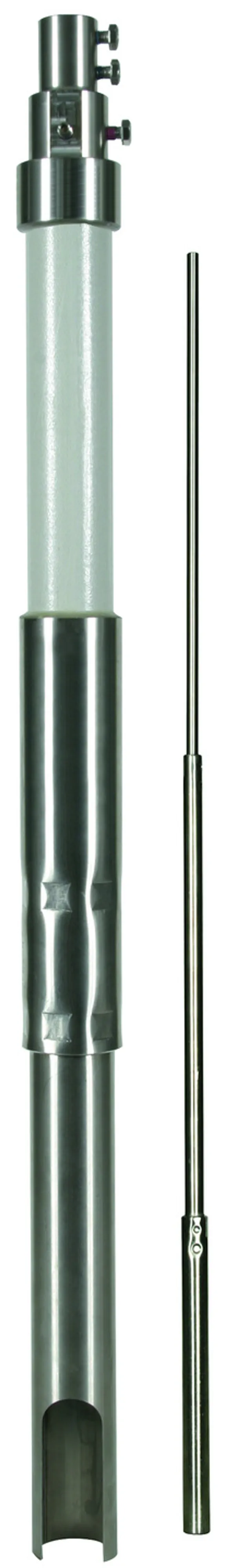

Part No. 105337 SR D50 3200 FS2500 IP SA HVI GFK V2A

GTIN 4013364157880, Customs tariff No. (EU): 85389099, Gross weight: 11.64 kg, PU: 1.00 unidad(es)

Images

Additional information

Tubo autosoportado para el cable HVI long
con varilla captadora y salida lateral,
Tubos autosoportados PRFV/INOX con salida lateral, terminal interno
y elemento de resorte PA con compensación de potencial
para el cable HVI long para mantener la distancia de separación
de partes con conductividad eléctrica según
la DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de plástico reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
De color gris alba, estabilizado a rayos ultravioleta, de 1 pieza
combinado con varilla captadora de Ø22/16/10 mm, longitud de 2500 mm de INOX
Material de la punta captadora: INOX
Longitud de la punta captadora: 2500 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte: 3200 mm
Longitud de transporte: 3200 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 3200 FS2500 IP SA HVI GFK V2A
art. no.: 105337
o equivalente

Certificates



Technical data

Material de la punta captadora INOX
Longitud de la punta captadora 2500 mm
Material del tubo de soporte poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte 3200 mm
Longitud de transporte 3200 mm
Diámetro Ø exterior 50 mm
Distancia de aislamiento 1535 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105337 was added to Notepad.

Go to Notepad

Product 105337 was added to the cart.

Go to Web-Shop

Part No. 105339 SR D50 4700 FS2500 IP SA HVI GFK V2A

GTIN 4013364157897, Customs tariff No. (EU): 85389099, Gross weight: 16.90 kg, PU: 1.00 unidad(es)

Images

Additional information

Tubo autosoportado para el cable HVI long
con varilla captadora y salida lateral,
Tubos autosoportados PRFV/INOX con salida lateral, terminal interno
y elemento de resorte PA con compensación de potencial
para el cable HVI long para mantener la distancia de separación
de partes con conductividad eléctrica según
la DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de plástico reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
De color gris alba, estabilizado a rayos ultravioleta, de 1 pieza
combinado con la varilla captadora de Ø22/16/10 mm, longitud de 2500 mm de INOX
Material de la punta captadora: INOX
Longitud de la punta captadora: 2500 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte: 4700 mm
Longitud de transporte: 4700 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 4700 FS2500 IP SA HVI GFK V2A
art. no.: 105339
o equivalente

Certificates



Technical data

Material de la punta captadora INOX
Longitud de la punta captadora 2500 mm
Material del tubo de soporte poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte 4700 mm
Longitud de transporte 4700 mm
Diámetro Ø exterior 50 mm
Distancia de aislamiento 1535 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105339 was added to Notepad.

Go to Notepad

Product 105339 was added to the cart.

Go to Web-Shop
back to top
