DEHNguard S ... VA

Descargador de sobretensiones universal, compuesto por un elemento de base y un módulo de protección enchufable
Conexión en serie de varistores y vías de chispas sin corriente de fuga en el módulo de protección enchufable
Alta seguridad del dispositivo mediante la vigilancia de derivación ”Thermo-Dynamic-Control”
Coordinado energéticamente con la familia de productos Red/Line
Fácil sustitución de los módulos de protección sin necesidad de herramientas gracias a la técnica de desbloqueo
Ejecución modular según DIN 43880
Bornas de conexión multi-función para conexión del conductor y de regletas de peine
Probado contra vibraciones y choques según EN 60068-2

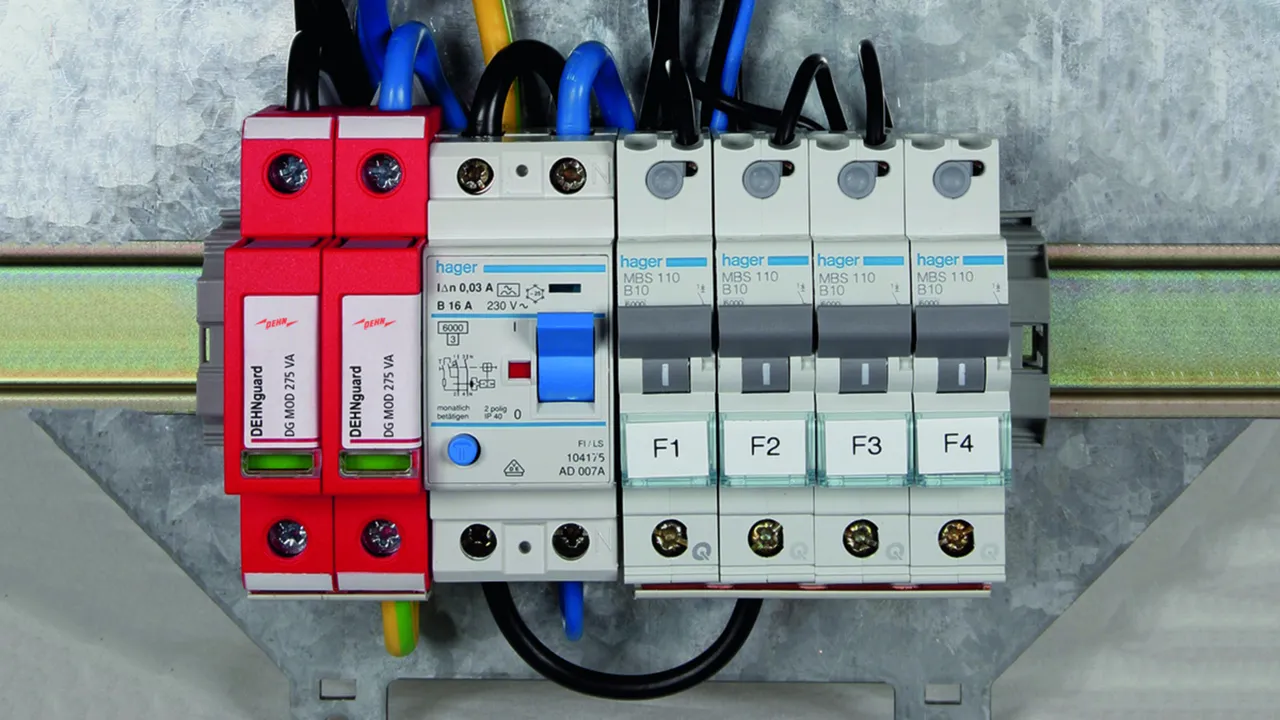

DEHNguard S VA

Descargador modular unipolar con varistor y vía de chispas conectados en serie en el módulo de protección enchufable.

3 Products

Part No. 952080 DG S 75 VA

GTIN 4013364127296, Customs tariff No. (EU): 85363030, Gross weight: 118.00 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard S 75 VA
Descargador de sobretensiones, 1 polo, modular, enchufable
ancho 1 mód., indicación de fallo
Descargador Tipo 2 según la EN 61643-11
conexión en serie de varistores y vías de chispas
libre de corrientes de fuga
Máx. tensión de servicio: 75 V ac/100 V dc
Nivel de protección: <= 1,1 kV
Corriente nominal de descarga: 10 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 75 VA
art. no.: 952080
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio en AC (U_C )	75 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,1 kV
Máx. protección contra sobrecorrientes sector primario	100 A gG

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	60 V (50 / 60 Hz)
Máx. tensión permisible de servicio en AC (U_C )	75 V (50 / 60 Hz)
Máx. tensión permisible de servicio en DC (U_C )	100 V
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,1 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	100 A gG
Resistencia a cortocircuitos con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T )	75 V / 5 s
Tensión TOV (U_T) – Característica (U_T )	115 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880

Product 952080 was added to Notepad.

Go to Notepad

Product 952080 was added to the cart.

Go to Web-Shop

Part No. 952082 DG S 275 VA

GTIN 4013364127319, Customs tariff No. (EU): 85363030, Gross weight: 123.40 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard S 275 VA
Descargador de sobretensiones, 1 polo, modular, enchufable
ancho 1 mód., indicación de fallo
Descargador Tipo 2 según la EN 61643-11
conexión en serie de varistores y vías de chispas
libre de corrientes de fuga
Máx. tensión de servicio: 275 V ac/350 V dc
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 10 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 275 VA
art. no.: 952082
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio en AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	100 A gG


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	230 V (50 / 60 Hz)
Máx. tensión permisible de servicio en AC (U_C )	275 V (50 / 60 Hz)
Máx. tensión permisible de servicio en DC (U_C )	350 V
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	100 A gG
Resistencia a cortocircuitos con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Aplicación de descargador a 16,7 Hz - Sistemas de alimentación de ferrocarril
– Tensión de prueba de CA (U_C )	275 V
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz

Product 952082 was added to Notepad.

Go to Notepad

Product 952082 was added to the cart.

Go to Web-Shop

Part No. 952084 DG S 385 VA

GTIN 4013364127333, Customs tariff No. (EU): 85363030, Gross weight: 127.70 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard S 385 VA
Descargador de sobretensiones, 1 polo, modular, enchufable
ancho 1 mód., indicación de fallo
Descargador Tipo 2 según la EN 61643-11
conexión en serie de varistores y vías de chispas
libre de corrientes de fuga
Máx. tensión de servicio: 385 V ac/500 V dc
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 10 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 385 VA
art. no.: 952084
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio en AC (U_C )	385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,75 kV
Máx. protección contra sobrecorrientes sector primario	100 A gG

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	230 V (50 / 60 Hz)
Máx. tensión permisible de servicio en AC (U_C )	385 V (50 / 60 Hz)
Máx. tensión permisible de servicio en DC (U_C )	500 V
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,75 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	100 A gG
Resistencia a cortocircuitos con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880

Product 952084 was added to Notepad.

Go to Notepad

Product 952084 was added to the cart.

Go to Web-Shop

DEHNguard S VA FM

Descargador de sobretensiones modular unipolar con varistor y vía de chispas conectados en serie en el módulo de protección enchufable; con contacto para señalización a distancia (contacto libre de potencial).

3 Products

Part No. 952085 DG S 75 VA FM

GTIN 4013364127302, Customs tariff No. (EU): 85363030, Gross weight: 122.10 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard S 75 FM
Descargador de sobretensiones, 1 polo, modular, enchufable
ancho 1 mód., indicación de fallo
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
conexión en serie de varistores y vías de chispas
libre de corrientes de fuga
Máx. tensión de servicio: 75 V ac/100 V dc
Nivel de protección: <= 1,1 kV
Corriente nominal de descarga: 10 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 75 VA FM
art. no.: 952085
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio en AC (U_C )	75 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,1 kV
Máx. protección contra sobrecorrientes sector primario	100 A gG

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	60 V (50 / 60 Hz)
Máx. tensión permisible de servicio en AC (U_C )	75 V (50 / 60 Hz)
Máx. tensión permisible de servicio en DC (U_C )	100 V
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,1 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	100 A gG
Resistencia a cortocircuitos con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	115 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Contactos de señalización a distancia/Formas de contacto	contacto conmutado
Potencia de conmutación en AC	250 V / 0,5 A
Potencia de conmutación en DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm² rígido / flexible

Product 952085 was added to Notepad.

Go to Notepad

Product 952085 was added to the cart.

Go to Web-Shop

Part No. 952087 DG S 275 VA FM

GTIN 4013364127326, Customs tariff No. (EU): 85363030, Gross weight: 126.70 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard S 275 VA FM
Descargador de sobretensiones, 1 polo, modular, enchufable
ancho 1 mód., indicación de fallo
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
conexión en serie de varistores y vías de chispas
libre de corrientes de fuga
Máx. tensión de servicio: 275 V ac/350 V dc
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 10 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 275 VA FM
art. no.: 952087
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio en AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	100 A gG


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	230 V (50 / 60 Hz)
Máx. tensión permisible de servicio en AC (U_C )	275 V (50 / 60 Hz)
Máx. tensión permisible de servicio en DC (U_C )	350 V
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	100 A gG
Resistencia a cortocircuitos con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Contactos de señalización a distancia/Formas de contacto	contacto conmutado
Potencia de conmutación en AC	250 V / 0,5 A
Potencia de conmutación en DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm² rígido / flexible
Aplicación de descargador a 16,7 Hz - Sistemas de alimentación de ferrocarril
– Tensión de prueba de CA (U_C )	275 V
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz

Product 952087 was added to Notepad.

Go to Notepad

Product 952087 was added to the cart.

Go to Web-Shop

Part No. 952089 DG S 385 VA FM

GTIN 4013364127340, Customs tariff No. (EU): 85363030, Gross weight: 131.70 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard S 385 VA FM
Descargador de sobretensiones, 1 polo, modular, enchufable
ancho 1 mód., indicación de fallo
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
conexión en serie de varistores y vías de chispas
libre de corrientes de fuga
Máx. tensión de servicio: 385 V ac/500 V dc
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 10 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 385 VA FM
art. no.: 952089
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio en AC (U_C )	385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,75 kV
Máx. protección contra sobrecorrientes sector primario	100 A gG

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	230 V (50 / 60 Hz)
Máx. tensión permisible de servicio en AC (U_C )	385 V (50 / 60 Hz)
Máx. tensión permisible de servicio en DC (U_C )	500 V
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,75 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	100 A gG
Resistencia a cortocircuitos con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Contactos de señalización a distancia/Formas de contacto	contacto conmutado
Potencia de conmutación en AC	250 V / 0,5 A
Potencia de conmutación en DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm² rígido / flexible

Product 952089 was added to Notepad.

Go to Notepad

Product 952089 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

DEHNguard S ... VA

DEHNguard S VA

Part No. 952080 DG S 75 VA

Product 952080 was added to Notepad.

Product 952080 was added to the cart.

Part No. 952082 DG S 275 VA

Product 952082 was added to Notepad.

Product 952082 was added to the cart.

Part No. 952084 DG S 385 VA

Product 952084 was added to Notepad.

Product 952084 was added to the cart.

DEHNguard S VA FM

Part No. 952085 DG S 75 VA FM

Product 952085 was added to Notepad.

Product 952085 was added to the cart.

Part No. 952087 DG S 275 VA FM

Product 952087 was added to Notepad.

Product 952087 was added to the cart.

Part No. 952089 DG S 385 VA FM

Product 952089 was added to Notepad.

Product 952089 was added to the cart.

DEHNguard S ... VA

DEHNguard S VA

Part No. 952080 DG S 75 VA

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952080.wspak

You are not authorized to download DEHN.952080.edz

Product 952080 was added to Notepad.

Product 952080 was added to the cart.

Part No. 952082 DG S 275 VA

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952082.wspak

You are not authorized to download DEHN.952082.edz

Product 952082 was added to Notepad.

Product 952082 was added to the cart.

Part No. 952084 DG S 385 VA

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952084.wspak

You are not authorized to download DEHN.952084.edz

Product 952084 was added to Notepad.

Product 952084 was added to the cart.

DEHNguard S VA FM

Part No. 952085 DG S 75 VA FM

You are not authorized to download 952090.stp

You are not authorized to download 952090.igs

You are not authorized to download 952090.jt

You are not authorized to download 952090.dwg

You are not authorized to download 952090m_E.dxf

You are not authorized to download DEHN.952085.wspak

You are not authorized to download DEHN.952085.edz

Product 952085 was added to Notepad.

Product 952085 was added to the cart.

Part No. 952087 DG S 275 VA FM

You are not authorized to download 952090.stp

You are not authorized to download 952090.igs

You are not authorized to download 952090.jt

You are not authorized to download 952090.dwg

You are not authorized to download 952090m_E.dxf

You are not authorized to download DEHN.952087.wspak

You are not authorized to download DEHN.952087.edz

Product 952087 was added to Notepad.

Product 952087 was added to the cart.

Part No. 952089 DG S 385 VA FM

You are not authorized to download 952090.stp

You are not authorized to download 952090.igs

You are not authorized to download 952090.jt

You are not authorized to download 952090.dwg

You are not authorized to download 952090m_E.dxf

You are not authorized to download DEHN.952089.wspak

You are not authorized to download DEHN.952089.edz

Product 952089 was added to Notepad.

Product 952089 was added to the cart.
