Peine de tierra / sistema de cableado modular

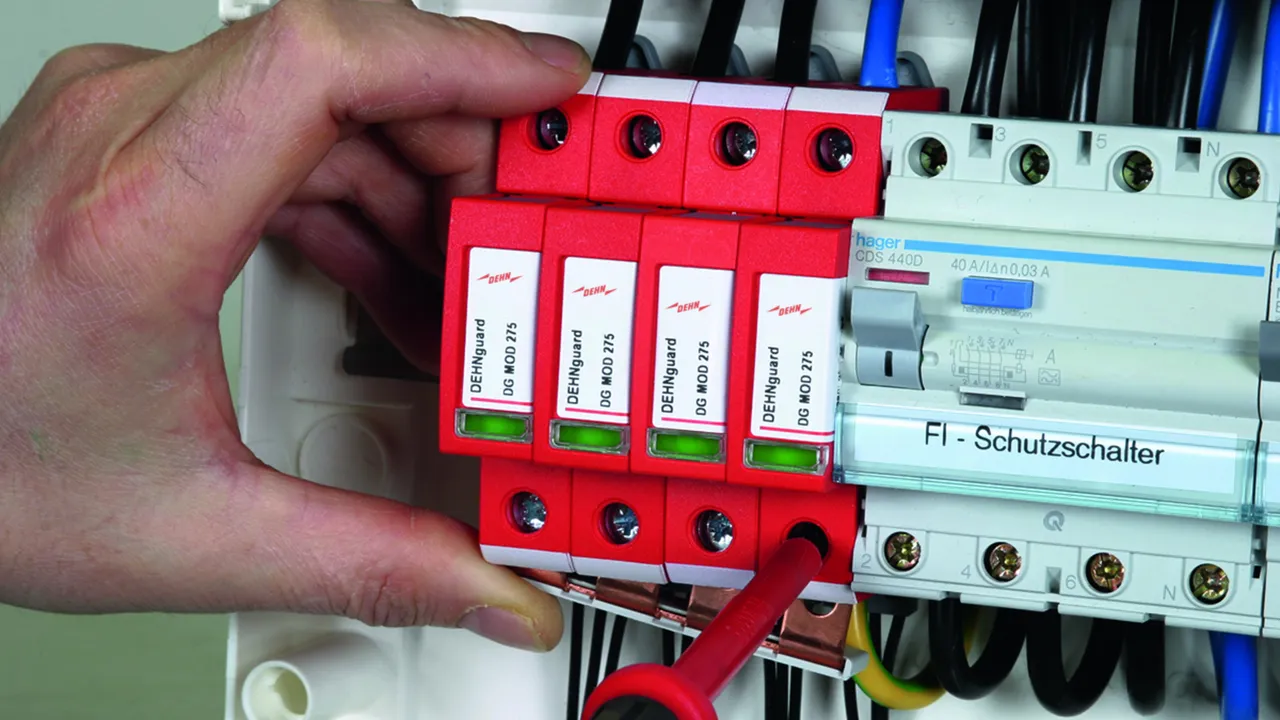

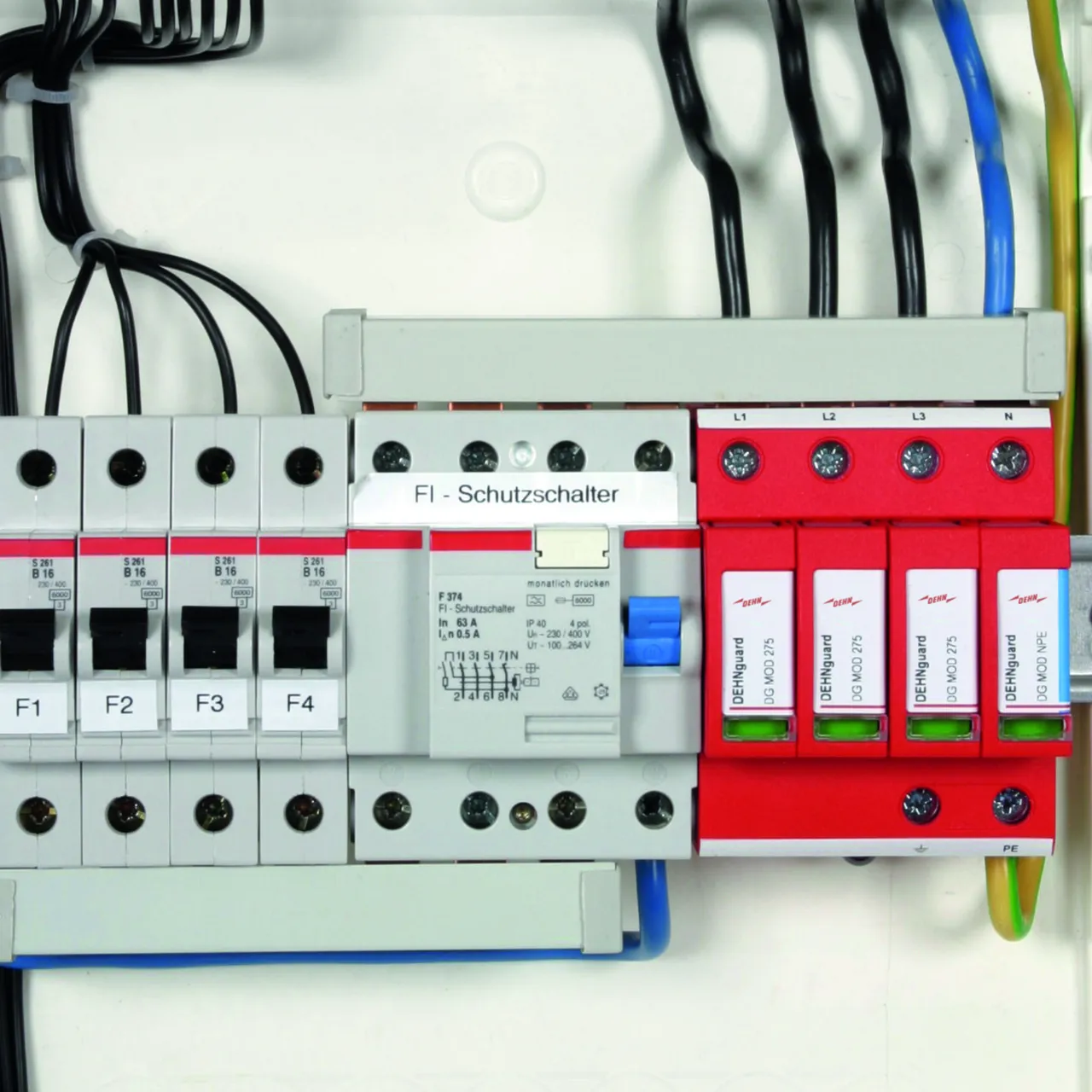

Facilita la conexión de los descargadores entre sí y con otros equipos instalados en carril DIN

Details

lorem ipsum

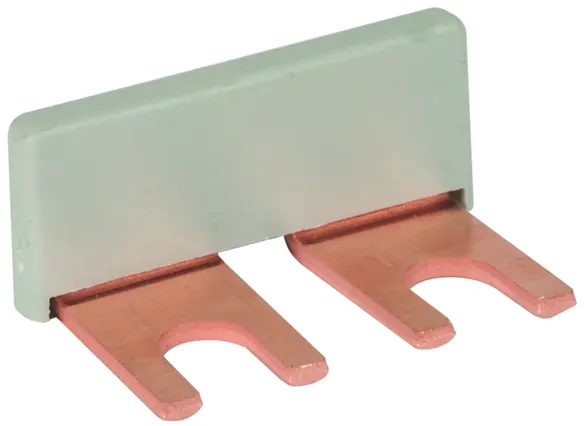

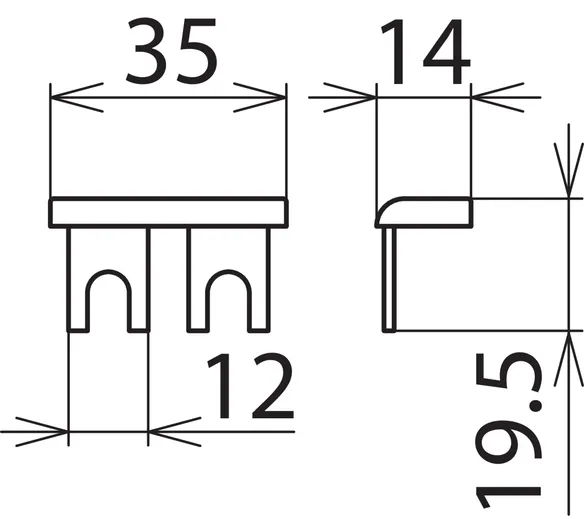

MVS monofásico, 2 polos,

Para cablear el lado de tierra de p. ej. 2 descargadores de sobretensiones DEHNguard S.

1 Product

Part No. 900617 MVS 1 2

GTIN 4013364086593, Customs tariff No. (EU): 85369001, Gross weight: 9.00 g, PU: 1.00 unidad(es)

Images

Additional information



Producto DEHN
Tipo: MVS 1 2
art. no.: 900617
o equivalente

Certificates



Technical data

Tipo monofásico
Número de polos 2
Longitud máxima de montaje 2 módulo(s)
Sección nominal 16 mm2

Product 900617 was added to Notepad.

Go to Notepad

Product 900617 was added to the cart.

Go to Web-Shop

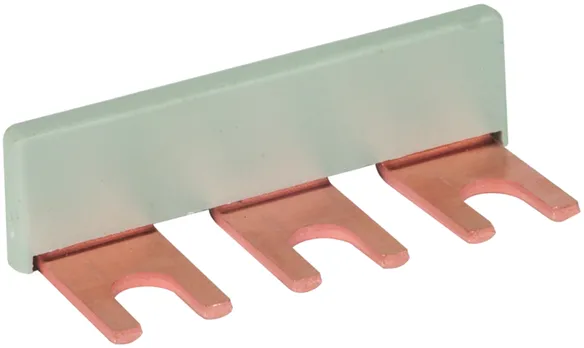

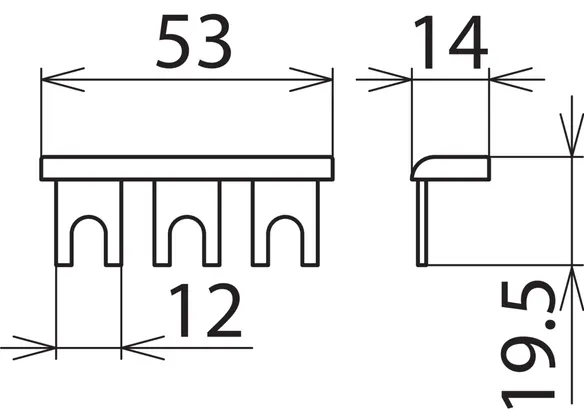

MVS monofásico, 3 polos

Para cablear el lado de tierra de p. ej. 3 descargadores de sobretensiones DEHNguard S.

1 Product

Part No. 900615 MVS 1 3

GTIN 4013364086562, Customs tariff No. (EU): 85369001, Gross weight: 14.00 g, PU: 1.00 unidad(es)

Images

Additional information



Producto DEHN
Tipo: MVS 1 3
art. no.: 900615
o equivalente

Certificates



Technical data

Tipo monofásico
Número de polos 3
Longitud máxima de montaje 3 módulo(s)
Sección nominal 16 mm2

Product 900615 was added to Notepad.

Go to Notepad

Product 900615 was added to the cart.

Go to Web-Shop

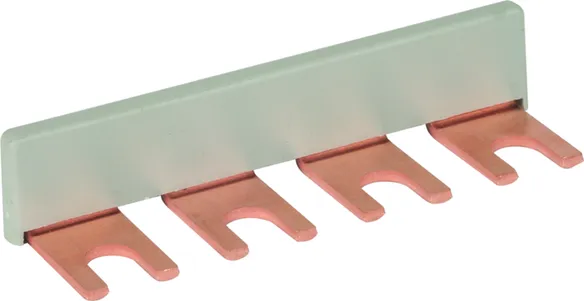

MVS monofásico, 4 polos,

Para cablear el lado de tierra de p. ej. 4 descargadores de sobretensiones DEHNguard S.

1 Product

Part No. 900610 MVS 1 4

GTIN 4013364048553, Customs tariff No. (EU): 85369001, Gross weight: 18.70 g, PU: 1.00 unidad(es)

Images

Additional information



Producto DEHN
Tipo: MVS 1 4
art. no.: 900610
o equivalente

Certificates



Technical data

Tipo monofásico
Número de polos 4
Longitud máxima de montaje 4 módulo(s)
Sección nominal 16 mm2

Product 900610 was added to Notepad.

Go to Notepad

Product 900610 was added to the cart.

Go to Web-Shop

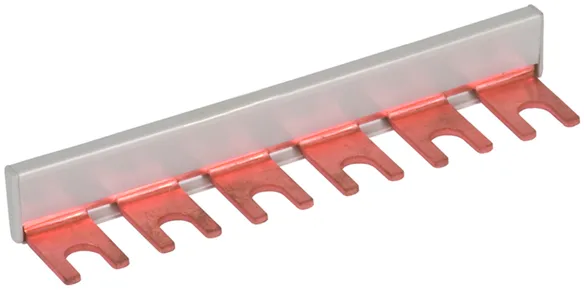

MVS monofásico, 6 polos

Para cablear el lado de tierra de p. ej. 3 descargadores Tipo 1 en carcasas de 2 módulos.

1 Product

Part No. 900815 MVS 1 6

GTIN 4013364087996, Customs tariff No. (EU): 85369001, Gross weight: 28.80 g, PU: 1.00 unidad(es)

Images

Additional information



Producto DEHN
Tipo: MVS 1 6
art. no.: 900815
o equivalente

Certificates



Technical data

Tipo monofásica
Número de polos 6
Longitud máxima de montaje 6 módulo(s)
Sección nominal 16 mm2

Product 900815 was added to Notepad.

Go to Notepad

Product 900815 was added to the cart.

Go to Web-Shop

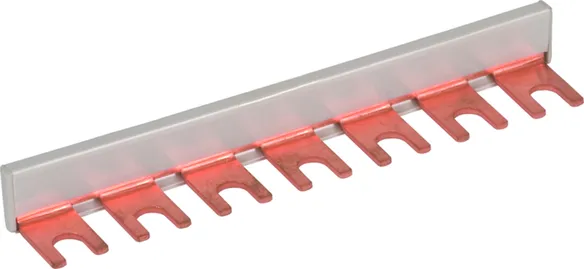

MVS monofásico, 7 polos

Para cablear el lado de tierra de p. ej. 3 DEHNbloc Maxi y 1 DEHNgap Maxi en circuitos 3+1.

1 Product

Part No. 900848 MVS 1 7

GTIN 4013364107816, Customs tariff No. (EU): 85369001, Gross weight: 33.50 g, PU: 1.00 unidad(es)

Images

Additional information



Producto DEHN
Tipo: MVS 1 7
art. no.: 900848
o equivalente

Certificates



Technical data

Tipo monofásica
Número de polos 7
Longitud máxima de montaje 7 módulo(s)
Sección nominal 16 mm2

Product 900848 was added to Notepad.

Go to Notepad

Product 900848 was added to the cart.

Go to Web-Shop

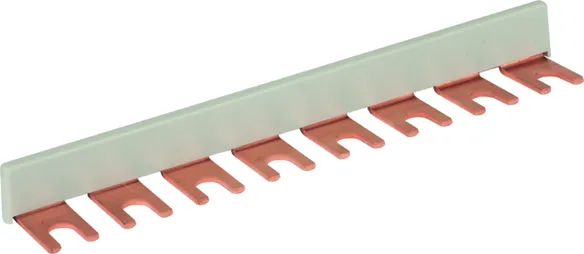

MVS monofásico, 8 polos

Para cablear el lado de tierra de p. ej. 4 descargadores de corrientes de rayo DEHNbloc Maxi.

1 Product

Part No. 900611 MVS 1 8

GTIN 4013364048560, Customs tariff No. (EU): 85369001, Gross weight: 38.10 g, PU: 1.00 unidad(es)

Images

Additional information



Producto DEHN
Tipo: MVS 1 8
art. no.: 900611
o equivalente

Certificates



Technical data

Tipo monofásica
Número de polos 8
Longitud máxima de montaje 8 módulo(s)
Sección nominal 16 mm2

Product 900611 was added to Notepad.

Go to Notepad

Product 900611 was added to the cart.

Go to Web-Shop

MVS monofásico, 57 polos

Para cablear el lado de tierra de descargadores de corrientes de rayo y sobretensiones o combinaciones de los mismos.

1 Product

Part No. 900612 MVS 1 57

GTIN 4013364069428, Customs tariff No. (EU): 85369001, Gross weight: 288.10 g, PU: 1.00 unidad(es)

Images

Additional information

Regleta de peine monofásica, 57 polos MVS 1 57
Regleta de peine monofásica, 57 polos, 16 mm²
para puentear el lado de tierra de descargadores
de corrientes de rayo y sobretensiones o su combinación
Máx. longitud de instalación: 57 móds., DIN 43880

Producto DEHN
Tipo: MVS 1 57
art. no.: 900612
o equivalente



Technical data

Tipo monofásica
Número de polos 57
Longitud máxima de montaje 57 módulo(s)
Sección nominal 16 mm2

Product 900612 was added to Notepad.

Go to Notepad

Product 900612 was added to the cart.

Go to Web-Shop

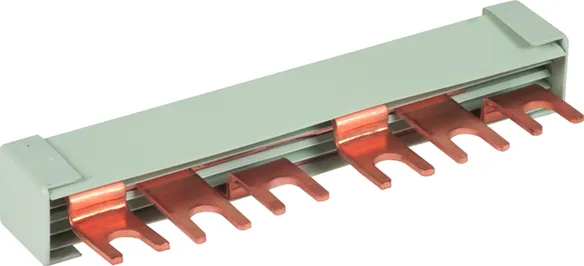

MVS trifásico, 6 polos, 6 módulos

Para conectar el lado de fase de descargadores de sobretensiones.

1 Product

Part No. 900595 MVS 3 6 6

GTIN 4013364078208, Customs tariff No. (EU): 85369001, Gross weight: 57.50 g, PU: 1.00 unidad(es)

Images

Additional information

Regleta de peine trifásica, 6 polos, 6 móds. MVS 3 6 6
Regleta de peine trifásica, 6 polos, 16 mm²
para conectar el lado de fase de descargadores de sobretensiones
Máx. longitud de instalación: 6 móds., DIN 43880

Producto DEHN
Tipo: MVS 3 6 6
art. no.: 900595
o equivalente



Technical data

Tipo trifásico
Número de polos 6
Longitud máxima de montaje 6 módulo(s)
Sección nominal 16 mm2

Product 900595 was added to Notepad.

Go to Notepad

Product 900595 was added to the cart.

Go to Web-Shop

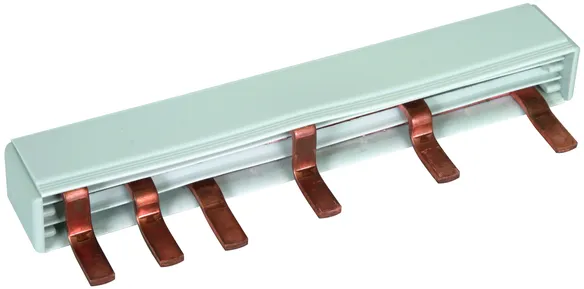

MVS trifásico, 6 polos, 9 módulos

Para conectar el lado de fase de descargadores de sobretensiones tripolares con el soporte de fusibles (dimensión modular: 1,5 módulos).

1 Product

Part No. 900839 MVS 3 6 9

GTIN 4013364153059, Customs tariff No. (EU): 85369001, Gross weight: 13.99 g, PU: 1.00 unidad(es)

Images

Additional information

Regleta de peine trifásica, 6 polos, 9 móds. MVS 3 6 9
Regleta de peine trifásica, 6 polos, 16 mm²
para conectar el lado de fase de dispositivos
montados sobre carril DIN con el DEHNguard
de corrientes de rayo y sobretensiones o su combinación
Máx. longitud de instalación: 9 móds., DIN 43880

Producto DEHN
Tipo: MVS 3 6 9
art. no.: 900839
o equivalente

Certificates



Technical data

Tipo trifásico
Número de polos 6
Longitud máxima de montaje 9 módulo(s)
Sección nominal 16 mm2

Product 900839 was added to Notepad.

Go to Notepad

Product 900839 was added to the cart.

Go to Web-Shop

MVS 4 fases, 8 polos

Para conectar el lado de fase de dispositivos montados sobre carriles DIN con el DEHNventil M TNS y TT.

2 Products

Part No. 900814 MVS 4 8 11

GTIN 4013364091115, Customs tariff No. (EU): 85369001, Gross weight: 113.50 g, PU: 1.00 unidad(es)

Images

Additional information

Regleta de peine, 4 fases, 8 polos MVS 4 8 11
Regleta de peine, 4 fases, 8 polos, 16 mm²
para conectar el lado de fase de dispositivos
montados sobre carril DIN con descargadores de sobretensiones
Máx. longitud de instalación: 11 móds., DIN 43880

Producto DEHN
Tipo: MVS 4 8 11
art. no.: 900814
o equivalente



Technical data

Tipo 4 fases
Número de polos 8
Longitud máxima de montaje 11 módulo(s)
Sección nominal 16 mm2

Product 900814 was added to Notepad.

Go to Notepad

Product 900814 was added to the cart.

Go to Web-Shop

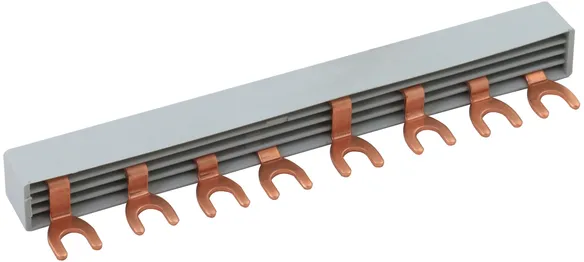

Part No. 900850 MVS 4 8 8

GTIN 4013364460379, Customs tariff No. (EU): 85369001, Gross weight: 65.70 g, PU: 5.00 unidad(es)

Images

Additional information

Regleta de peine, 4 fases, 8 polos MVS 4 8 8
Regleta de peine, 4 fases, 8 polos, 10 mm²
para conectar el lado de fase de dispositivos
montados sobre carril DIN con descargadores de sobretensiones
Máx. longitud de instalación: 8 móds., DIN 43880

Producto DEHN
Tipo: MVS 4 8 8
art. no.: 900850
o equivalente

Certificates



Technical data

Tipo 4 fases
Número de polos 8
Longitud máxima de montaje 8 módulo(s)
Sección nominal 10 mm2

Product 900850 was added to Notepad.

Go to Notepad

Product 900850 was added to the cart.

Go to Web-Shop

MVS 4 fases, 5 polos

Para conectar el lado de fase de descargadores de sobretensiones.

1 Product

Part No. 900614 MVS 4 56

GTIN 4013364072534, Customs tariff No. (EU): 85369001, Gross weight: 830.00 g, PU: 1.00 unidad(es)

Images

Additional information

Regleta de peine, 4 fases, 56 polos MVS 4 56
Regleta de peine, 4 fases, 56 polos, 16 mm²
para conectar el lado de fase de descargadores de sobretensiones
Máx. longitud de instalación: 56 móds., DIN 43880

Producto DEHN
Tipo: MVS 4 56
art. no.: 900614
o equivalente



Technical data

Tipo 4 fases
Número de polos 56
Longitud máxima de montaje 56 módulo(s)
Sección nominal 16 mm2

Product 900614 was added to Notepad.

Go to Notepad

Product 900614 was added to the cart.

Go to Web-Shop

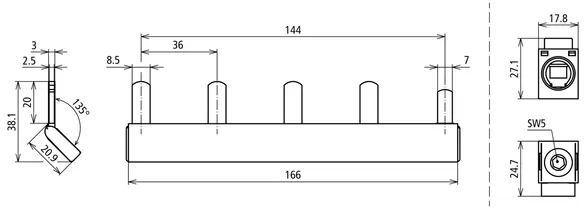

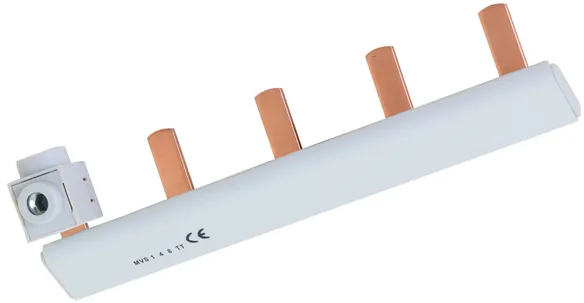

MVS monofásico, tetrapolar, 8 módulos

Estribo de cableado modular para sistemas TT, aislado, monofásico, tetrapolar con borne de conexión hasta 50 mm².

1 Product

Part No. 900849 MVS 1 4 8 TT

GTIN 4013364473348, Customs tariff No. (EU): 85369001, Gross weight: 119.50 g, PU: 1.00 unidad(es)

Images

Additional information

Sistema cableado modular tetrapolar MVS 1 4 8 TT
para la conexión del potencial N del
descargador en un sistema TT
Apto, por ejemplo, para 3 DEHNvenCI 255 (FM)
y 1 DEHNgap Maxi 1 255
Borne de conexión hasta 50 mm²
Aislado, monofásico, 4 polos
Dimensiones: 166 x 38 x 22 mm

Producto DEHN
Tipo: MVS 1 4 8 TT
art. no.: 900849
o equivalente

Certificates



Technical data

Tipo Monofásico
Número de polos 4
Dimensiones 166 x 38,1 x 22 mm
Máx. sobrecarga eléctrica por corrientes de rayo (10/350 µs) de acuerdo con UNE EN 61643-11 (Iimp ) 100 kA
Material del conductor eléctrico E-Cu-ETP
Material del aislamiento PC
Sección de conexión de la borna de alimentación 10-50 mm² (rígido o flexible) / 6-35 mm² (flexible con elemento de conexión para conectar cables)
Par de apriete máx. del tornillo de tope 7 Nm
Diseño aislado Sí

Product 900849 was added to Notepad.

Go to Notepad

Product 900849 was added to the cart.

Go to Web-Shop

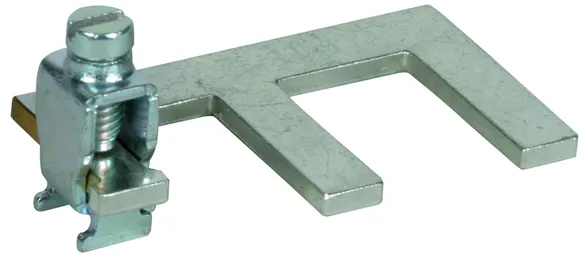

Peine de tierra en dimensiones de 1,5 módulos, monofásico, 2 polos

Peine de tierra para puentear p. ej. 2 descargadores de sobretensiones en carcasas con dimensiones de 1,5 modulos, con borna de conexión.

1 Product

Part No. 900460 EB 1 2 1.5

GTIN 4013364244146, Customs tariff No. (EU): 85369095, Gross weight: 40.00 g, PU: 1.00 unidad(es)

Images

Additional information



Producto DEHN
Tipo: EB 1 2 1.5
art. no.: 900460
o equivalente



Technical data

Tipo monofásico
Número de polos 2
Dimensiones 34 x 60 x 28 mm
Material latón cobrizado y estañado
Terminal hasta 25 mm2

Product 900460 was added to Notepad.

Go to Notepad

Product 900460 was added to the cart.

Go to Web-Shop

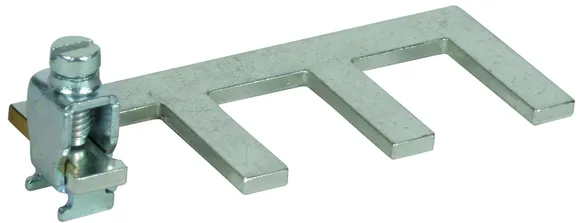

Peine de tierra en dimensiones de 1,5 módulos, monofásico, 3 polos

Peine de tierra para puentear p. ej. 3 descargadores de sobretensiones en carcasas con dimensiones de 1,5 módulos, con borna de conexión.

1 Product

Part No. 900418 EB 1 3 1.5

GTIN 4013364159884, Customs tariff No. (EU): 85369095, Gross weight: 49.00 g, PU: 1.00 unidad(es)

Images

Additional information



Producto DEHN
Tipo: EB 1 3 1.5
art. no.: 900418
o equivalente



Technical data

Tipo monofásico
Número de polos 3
Dimensiones 34 x 85 x 28 mm
Material latón cobrizado y estañado
Terminal hasta 25 mm2

Product 900418 was added to Notepad.

Go to Notepad

Product 900418 was added to the cart.

Go to Web-Shop

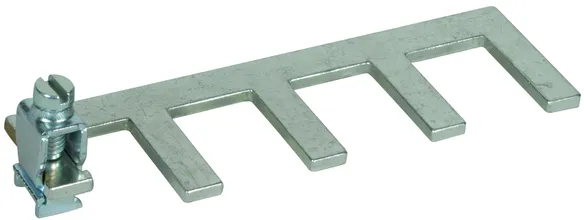

Peine de tierra en dimensiones de 1,5 módulos, monofásico, 4 polos

Peine de tierra para puentear p. ej. z. B. 4 descargadores de sobretensiones en carcasas con dimensiones de 1,5 módulos, con borna de conexión.

1 Product

Part No. 900429 EB 1 4 1.5

GTIN 4013364159891, Customs tariff No. (EU): 85369095, Gross weight: 59.00 g, PU: 1.00 unidad(es)

Images

Additional information



Producto DEHN
Tipo: EB 1 4 1.5
art. no.: 900429
o equivalente



Technical data

Tipo monofásico
Número de polos 4
Dimensiones 34 x 112 x 28 mm
Material latón cobrizado y estañado
Terminal hasta 25 mm2

Product 900429 was added to Notepad.

Go to Notepad

Product 900429 was added to the cart.

Go to Web-Shop

Peine de tierra en dimensiones de 2 módulos, monofásico, 2 polos

Peine de tierra para puentear p. ej. 2 descargadores de sobretensiones en carcasas con dimensiones de 2 módulos, con borna de conexión.

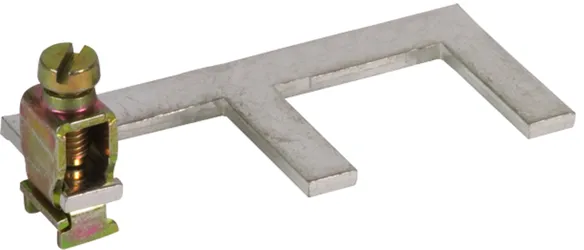

1 Product

Part No. 900419 EB 1 2 5

GTIN 4013364156821, Customs tariff No. (EU): 85369095, Gross weight: 39.00 g, PU: 1.00 unidad(es)

Images

Additional information



Producto DEHN
Tipo: EB 1 2 5
art. no.: 900419
o equivalente



Technical data

Tipo monofásico
Número de polos 2
Dimensiones 34 x 77 x 28 mm
Material latón cobrizado y estañado
Terminal hasta 25 mm2

Product 900419 was added to Notepad.

Go to Notepad

Product 900419 was added to the cart.

Go to Web-Shop

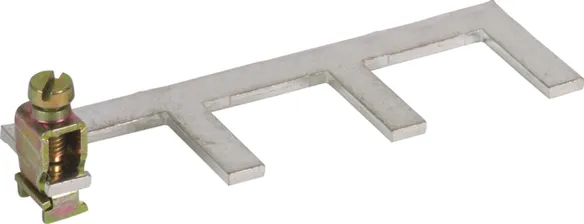

Peine de tierra en dimensiones de 2 módulos, monofásico, 3 polos

Peine de tierra para puentear p. ej. 3 descargadores de sobretensiones en carcasas con dimensiones de 2 módulos, con borna de conexión.

1 Product

Part No. 900411 EB DG 1000 1 3

GTIN 4013364107205, Customs tariff No. (EU): 85369095, Gross weight: 54.10 g, PU: 1.00 unidad(es)

Images

Additional information



Producto DEHN
Tipo: EB DG 1000 1 3
art. no.: 900411
o equivalente



Technical data

Tipo monofásico
Número de polos 3
Dimensiones 34 x 112 x 28 mm
Material latón cobrizado y estañado
Terminal hasta 25 mm2

Product 900411 was added to Notepad.

Go to Notepad

Product 900411 was added to the cart.

Go to Web-Shop

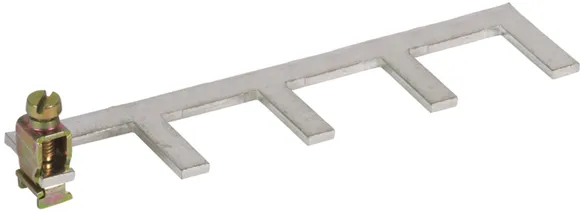

Peine de tierra en dimensiones de 2 módulos, monofásico, 4 polos

Peine de tierra para puentear p. ej. 4 descargadores de sobretensiones en carcasas con dimensiones de 2 módulos, con borna de conexión.

1 Product

Part No. 900417 EB 1 4 9

GTIN 4013364120419, Customs tariff No. (EU): 85369095, Gross weight: 66.40 g, PU: 1.00 unidad(es)

Images

Additional information



Producto DEHN
Tipo: EB 1 4 9
art. no.: 900417
o equivalente

Certificates



Technical data

Tipo monofásico
Número de polos 4
Dimensiones 34 x 148 x 28 mm
Material latón cobrizado y estañado
Terminal hasta 25 mm2

Product 900417 was added to Notepad.

Go to Notepad

Product 900417 was added to the cart.

Go to Web-Shop

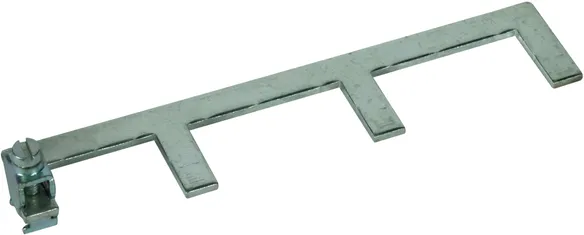

Peine de tierra en dimensiones de 3 módulos, monofásico, 3 polos

Peine de tierra para puentear p. ej. 3 descargadores de sobretensiones en carcasas con dimensiones de 3 módulos, con borna de conexión.

1 Product

Part No. 900461 EB 1 3 10

GTIN 4013364260559, Customs tariff No. (EU): 85369095, Gross weight: 68.00 g, PU: 1.00 unidad(es)

Images

Additional information



Producto DEHN
Tipo: EB 1 3 10
art. no.: 900461
o equivalente



Technical data

Tipo monofásico
Número de polos 3
Dimensiones 34 x 158 x 28 mm
Material latón cobrizado y estañado
Terminal hasta 25 mm2

Product 900461 was added to Notepad.

Go to Notepad

Product 900461 was added to the cart.

Go to Web-Shop

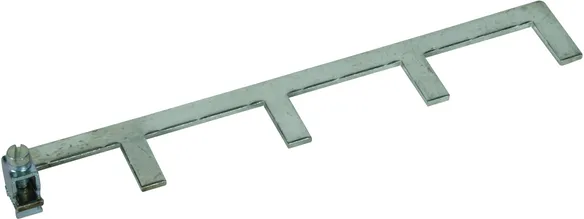

Peine de tierra en dimensiones de 3 módulos, monofásico, 4 polos

Peine de tierra para puentear p. ej. 4 descargadores de sobretensiones en carcasas con dimensiones de 3 módulos, con borna de conexión.

1 Product

Part No. 900462 EB 1 4 13

GTIN 4013364260566, Customs tariff No. (EU): 85369095, Gross weight: 86.00 g, PU: 1.00 unidad(es)

Images

Additional information



Producto DEHN
Tipo: EB 1 4 13
art. no.: 900462
o equivalente



Technical data

Tipo monofásico
Número de polos 4
Dimensiones 34 x 212 x 28 mm
Material latón cobrizado y estañado
Terminal hasta 25 mm2

Product 900462 was added to Notepad.

Go to Notepad

Product 900462 was added to the cart.

Go to Web-Shop
back to top
