DEHNflex

Protección bipolar contra sobretensiones con dispositivo de vigilancia y separación
Incremento de la seguridad gracias al circuito de protección -Y- seguro contra errores de conexión
Indicación acústica de averías
Forma de ejecución compacta

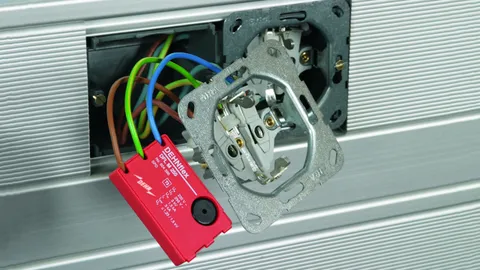

Para su utilización en los sistemas de empotrar, canaletas de cables y cajas de enchufes

Details

DEHNflex M

Protección de equipos electrónicos contra sobretensiones para sistemas monofásicos TT y TN de 230 V. Para montaje en canaletas de cables y cajas de enchufes. Forma de ejecución compacta.

1 Product

Part No. 924396 DFL M 255

GTIN 4013364091016, Customs tariff No. (EU): 85363010, Gross weight: 34.51 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Producto DEHN
Tipo: DFL M 255
art. no.: 924396
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión máxima permanente AC (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	1.5 kA
Corriente nominal de descarga (8/20 µs) [L+N-PE] (I_total )	3 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Fusible previo máx.	B 16 A
Señalización de avería	señal acústica
Dimensiones	30 x 50 x 11 mm

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Tensión máxima permanente AC (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	1.5 kA
Corriente nominal de descarga (8/20 µs) [L+N-PE] (I_total )	3 kA
Choque combinado (U_OC )	3 kV
Choque combinado [L+N-PE] (U_OC_total )	6 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Tiempo de respuesta[L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	B 16 A
Resistencia a cortocircuitos con fusible previo max. (I_SCCR )	1 kA_eff
Tensión (TOV) L-N] (U_T) – Características	335 V / 5 s – soportado
Tensión (TOV) [L-N] (U_T) – Características	440 V / 120 min. – fallo de seguridad
Tensión (TOV) [L/N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión (TOV) [L/N-PE] (U_T) – Características	440 V / 5 s – soportado
Tensión (TOV) [L+N-PE] (U_T) – Características	1200 V + U_REF / 200 ms. – fallo de seguridad
Señalización de avería	señal acústica
Número de puertos	1
Margen de temperatura de servicio (T_U )	-25 °C ... +40 °C
Sección de conexión [L, N]	1 mm²,Longitud 114 mm
Sección de conexión [PE]	1 mm²,Longitud 124 mm
Material de la carcasa	termoplástico, rojo, UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones	30 x 50 x 11 mm

Product 924396 was added to Notepad.

Go to Notepad

Product 924396 was added to the cart.

Go to Web-Shop

DEHNflex A

Protección de equipos electrónicos contra sobretensiones, para sistemas monofásicos TT y TN de 230 V. Para montaje en canaletas de cables y cajas de enchufes; con función de prueba; forma de ejecución compacta.

1 Product

Part No. 924389 DFL A 255

GTIN 4013364073692, Customs tariff No. (EU): 85363010, Gross weight: 39.87 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNflex A 255
Descargador de sobretensiones bipolar para todos
los sistemas de instalación de los equipos finales de 230 V
Descargador de tipo 3 según EN 61643-11
Para su uso en cajas empotradas y canaletas de cables
Diseño reducido
Indicación de fallo acústica
con función de prueba
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo total: 5 kA
Protección contra sobrecorrientes máxima aguas arriba del descargador: 16 A gG o B 16 A
Coordinación energética según UNE EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DFL A 255
art. no.: 924389
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión máxima permanente AC (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente nominal de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Fusible previo máx.	B 16 A
Señalización de avería	señal acustica
Dimensiones	36 x 46 x 19 mm

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Tensión máxima permanente AC (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente nominal de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Choque combinado (U_OC )	6 kV
Choque combinado [L+N-PE] (U_OC_total )	10 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Tiempo de respuesta[L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	B 16 A
Resistencia a cortocircuitos con fusible previo max. (I_SCCR )	1 kA_eff
Tensión (TOV) L-N] (U_T) – Características	335 V / 5 s – soportado
Tensión (TOV) [L-N] (U_T) – Características	440 V / 120 min. – fallo des eguridad
Tensión (TOV) [L/N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión (TOV) [L/N-PE] (U_T) – Características	440 V / 5 s – soportado
Tensión (TOV) [L+N-PE] (U_T) – Características	1200 V + U_REF / 200 ms. – fallo de seguridad
Señalización de avería	señal acustica
Número de puertos	1
Margen de temperatura de servicio (T_U )	-25 °C ... +40 °C
Sección de conexión	1 mm²,Longitud 117 mm
Material de la carcasa	termoplástico, rojo,UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones	36 x 46 x 19 mm

Product 924389 was added to Notepad.

Go to Notepad

Product 924389 was added to the cart.

Go to Web-Shop

DEHNflex D

Protección de aparatos electrónicos contra sobretensiones. para sistemas monofásicos TT y TN de 230 V. Para montaje en canaletas de cables y cajas de enchufes; con posibilidad de cableado de paso y función de prueba; forma de ejecución compacta.

1 Product

Part No. 924395 DFL D 255

GTIN 4013364076334, Customs tariff No. (EU): 85363010, Gross weight: 79.30 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Producto DEHN
Tipo: DFL D 255
art. no.: 924395
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión máxima permanente AC (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente nominal de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Fusible previo máx.	B 16 A
Señalización de avería	señal acustica
Dimensiones	36 x 46 x 19 mm

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Tensión máxima permanente AC (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga AC (I_L )	16 A
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente nominal de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Choque combinado (U_OC )	6 kV
Choque combinado [L+N-PE] (U_OC_total )	10 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Tiempo de respuesta[L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	B 16 A
Resistencia a cortocircuitos con fusible previo max. (I_SCCR )	1 kA_eff
Tensión (TOV) L-N] (U_T) – Características	335 V / 5 s – soportado
Tensión (TOV) [L-N] (U_T) – Características	440 V / 120 min. – fallo de seguridad
Tensión (TOV) [L/N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión (TOV) [L/N-PE] (U_T) – Características	440 V / 5 s – soportado
Tensión (TOV) [L+N-PE] (U_T) – Características	1200 V + U_REF / 200 ms. – fallo de seguridad
Señalización de avería	señal acustica
Número de puertos	1
Margen de temperatura de servicio (T_U )	-25 °C ... +40 °C
Sección de conexión	1 mm²,largo 130 / 200 mm
Material de la carcasa	termoplástico, rojo,UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones	36 x 46 x 19 mm
