NSM Protector

Protección contra sobretensiones con dispositivo de vigilancia y separación
Mayor seguridad gracias al circuito de protección en Y

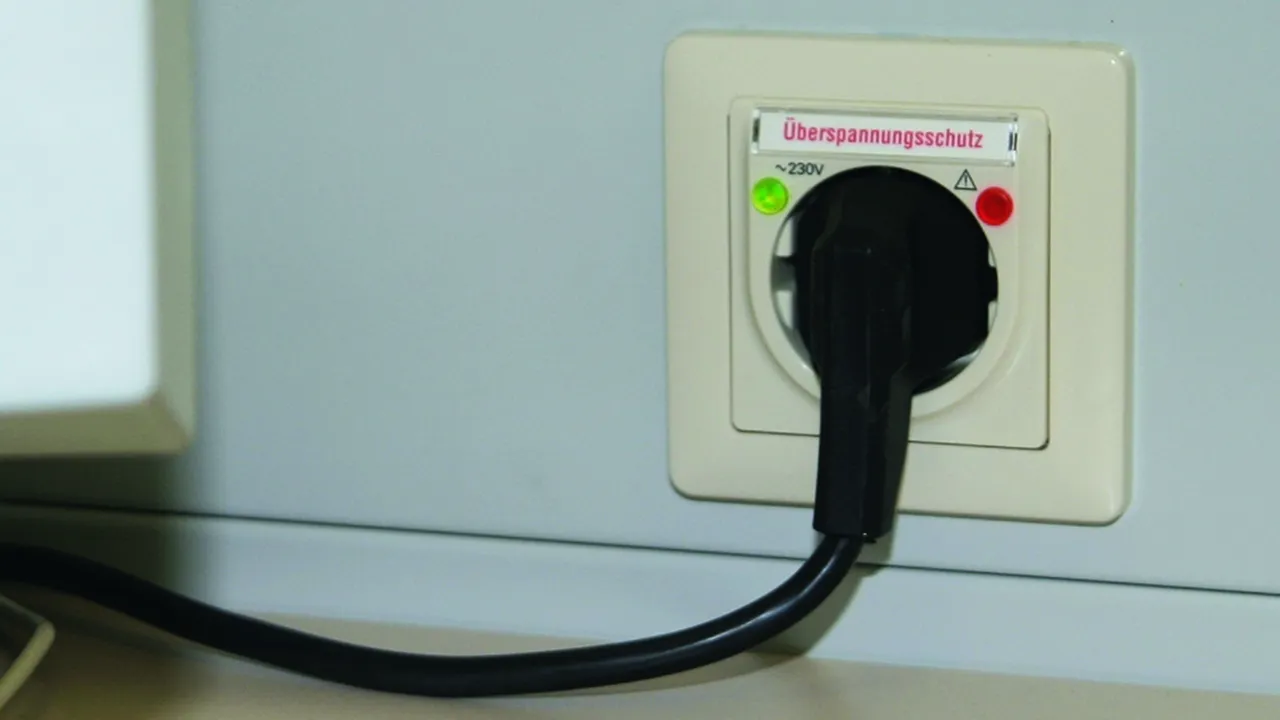

Indicación óptica de funcionamiento (verde) e indicación óptica de averías (rojo)
Para instalar en cajas de enchufe de 60 mm de diámetro y 40 mm de fondo

NSM PRO

Toma de corriente con protección contra sobretensiones para sistemas monofásicos TN y TT de 230 V.

1 Product

GTIN 4013364071773, Customs tariff No. (EU): 85363010, Gross weight: 122.50 g, PU: 1.00 unidad(es)

Images

Additional information

Producto DEHN
Tipo: NSM PRO TW
art. no.: 924335
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Máx. tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Fusible previo máx.	B 16 A
Indicación de fallo	LED rojo
Indicación de servicio	LED verde
Línea DELTA Profil	blanco titán

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Choque combinado (U_OC )	6 kV
Choque combinado [L+N-PE] (U_OC_total )	10 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	B 16 A
Resistencia a cortocircuitos con fusible previo máximo (I_SCCR )	1 kA_eff
Tensión (TOV) [L-N] (U_T) – Características	335 V / 5 s – soportado
Tensión (TOV) [L-N] (U_T) – Caracterrísticas	440 V / 120 min. – fallo de seguridad
Tensión (TOV) [L/N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión (TOV) [L/N-PE] (U_T) – Características	440 V / 5 s – soportado
Tensión (TOV) [L+N-PE] (U_T) – Características	1200 V + U_REF / 200 ms. – fallo de seguridad
Indicación de fallo	LED rojo
Indicación de servicio	LED verde
Número de puertos	1
Temperatura de funcionamiento (T_U )	-25 °C ... +40 °C
Sección de conexión	terminales dobles sin tornillo hasta 2,5 mm² cada uno, también adecuado para conexión serie
Para montaje sobre	para la instalación en cajas de enchufe de 32 mm de fondo
Material de la carcasa	termoplástico, UL 94 V-2
Lugar de instalación	instalación interior
Grado de protección	IP 20
Línea DELTA Profil	blanco titán
