DEHNguard 1000 (FM)

Elevada capacidad de derivación mediante varistores de óxido de zinc de gran potencia
Rapidez de respuesta
Gran seguridad de vigilancia gracias al dispositivo de separación "Thermo-Dynamic Control"
Indicación de fallo mediante señalización roja en la ventana de inspección
Diseñado específicamente para altas tensiones del sistema

DEHNguard 1000 (FM)

Descargador de sobretensiones compacto unipolar; Versión FM con contacto de señalización a distancia (contacto conmutado libre de potencial).

2 Products

Part No. 950102 DG 1000

GTIN 4013364105621, Customs tariff No. (EU): 85363030, Gross weight: 205.30 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

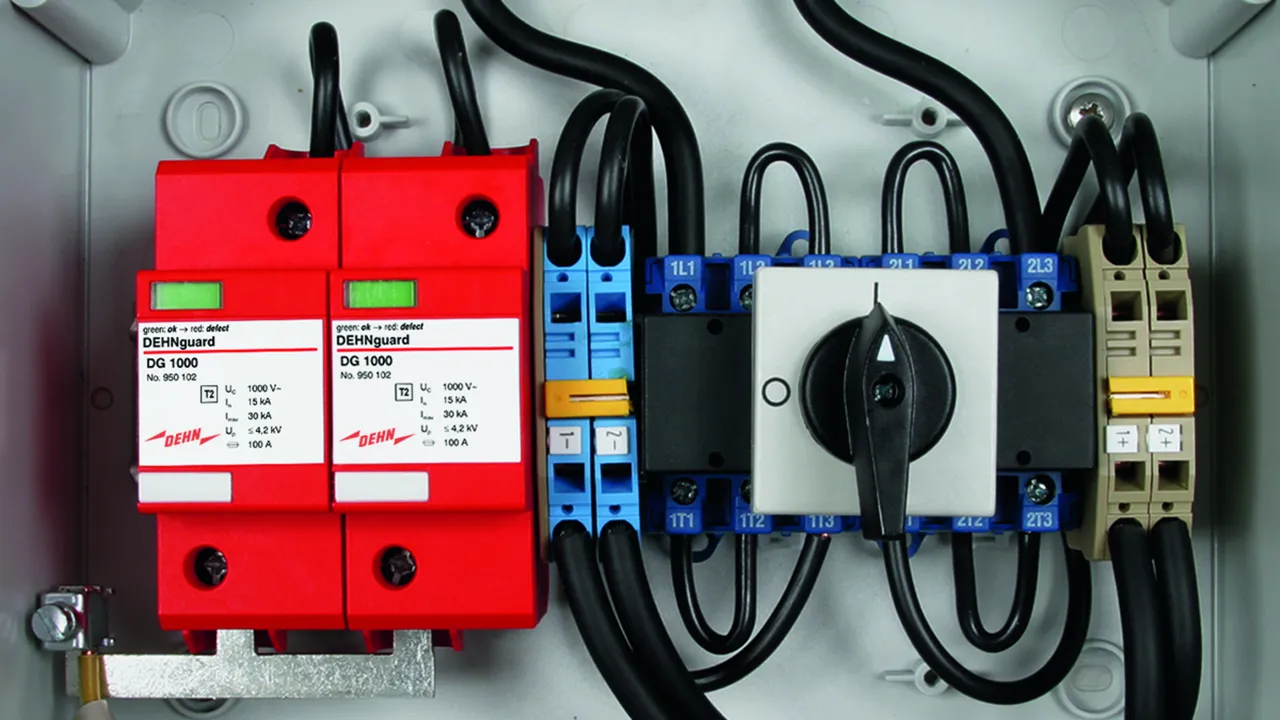

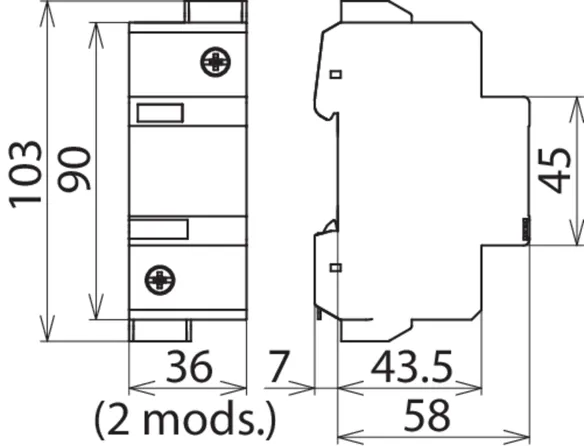

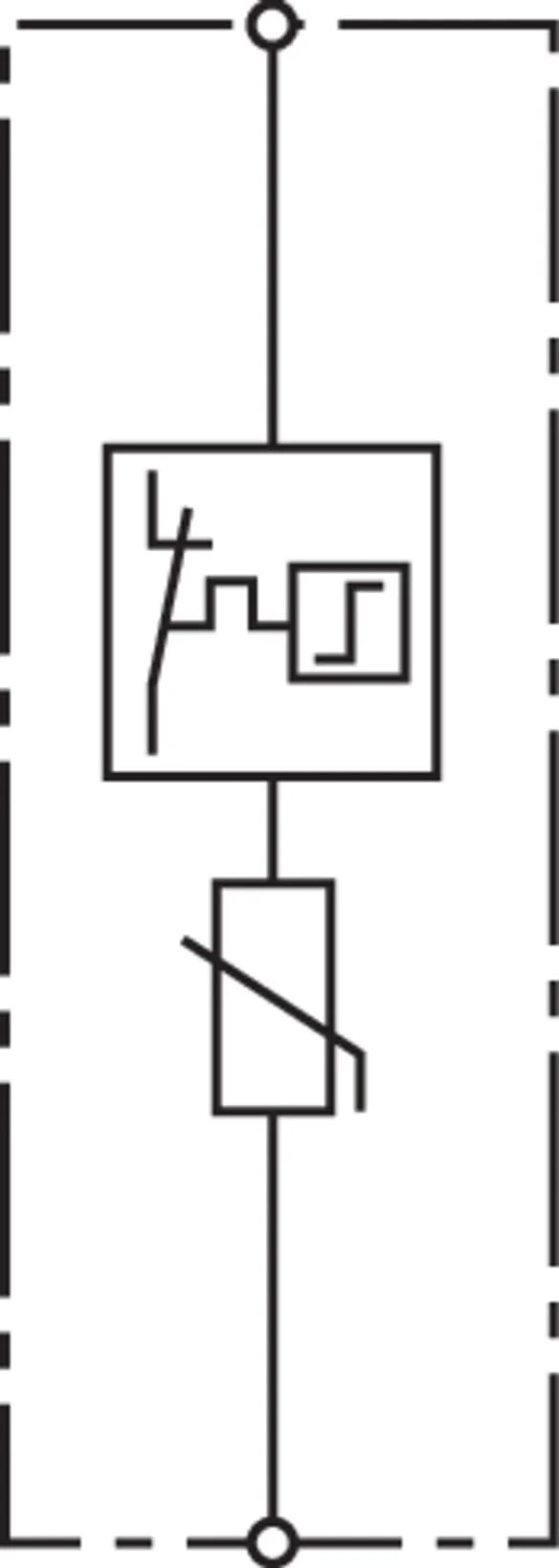

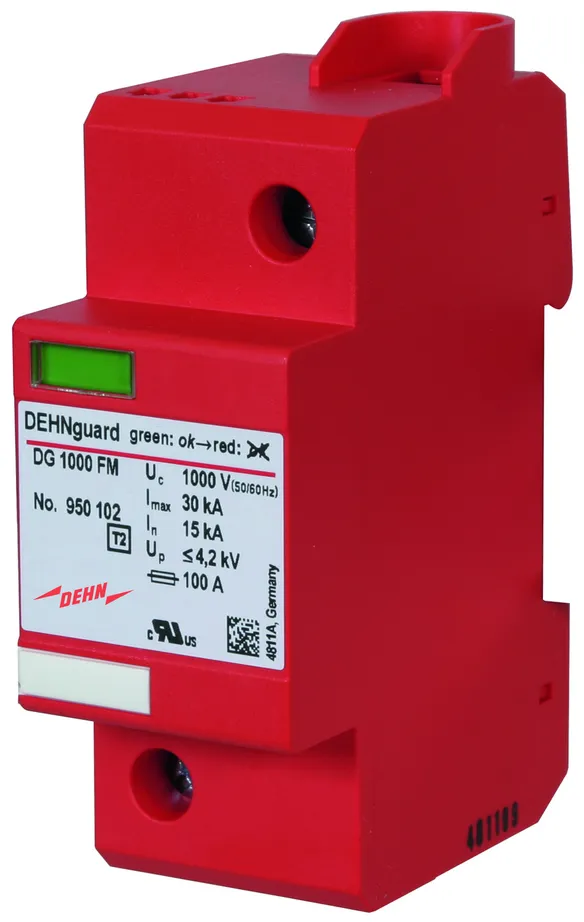

Descargador de sobretensiones compacto DEHNguard 1000
Descargador unipolar de sobretensiones, ancho 2 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 1000 V ac/dc
Nivel de protección: <= 4,2 kV
Corriente nominal de descarga: 15 kA
Máx. corriente de descarga: 30 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG 1000
art. no.: 950102
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio (AC) (U_C )	1000 V (50 / 60 Hz)
Corriente max. de descarga (8/20 µs) (I_max )	30 kA
Nivel de protección (U_p )	≤ 4,2 kV
Max. protección contra sobrecorriente	100 A aM
Resistencia a cortocircuito con fusible previo máximo	125 A gG
Certificaciones	UL

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	830 V (50 / 60 Hz)
Máxima tensión permisible de servicio (AC) (U_C )	1000 V (50 / 60 Hz)
Máxima tensión permisible de servicio (DC) (U_C )	1000 V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente max. de descarga (8/20 µs) (I_max )	30 kA
Nivel de protección (U_p )	≤ 4,2 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Max. protección contra sobrecorriente	100 A aM
Resistencia a cortocircuito con fusible previo máximo	125 A gG
Capacidad de corriente de cortocircuito para fusible previo máximo (I_SCCR )	25 kA_eff
Tensión TOV (U_T )	1205 V / 5 s – soportado
Tensión TOV (U_T )	1580 V / 120 min. – fallo de seguridad
Rango de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/indicación de fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1.5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Para montaje en	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	2 módulo(s), DIN 43880
Certificaciones	UL

Product 950102 was added to Notepad.

Go to Notepad

Product 950102 was added to the cart.

Go to Web-Shop

Part No. 950112 DG 1000 FM

GTIN 4013364105638, Customs tariff No. (EU): 85363030, Gross weight: 217.00 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

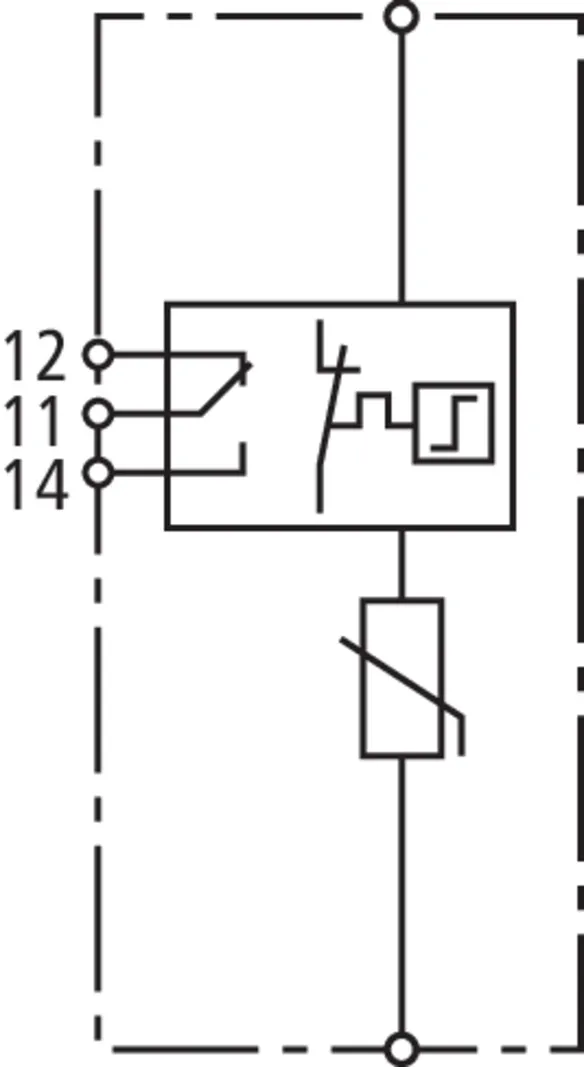

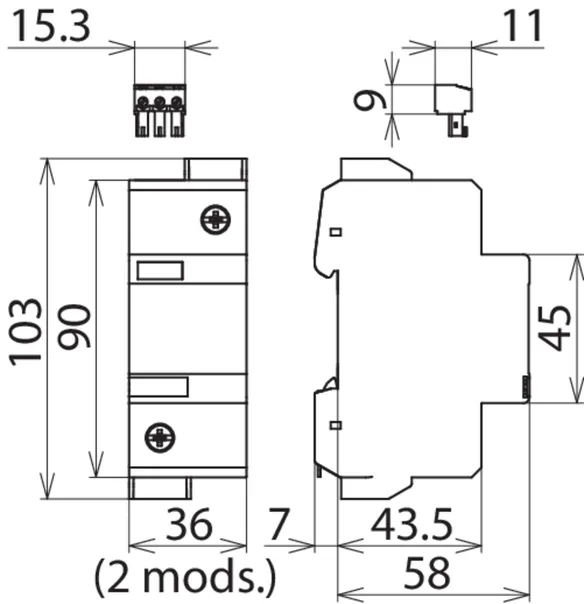

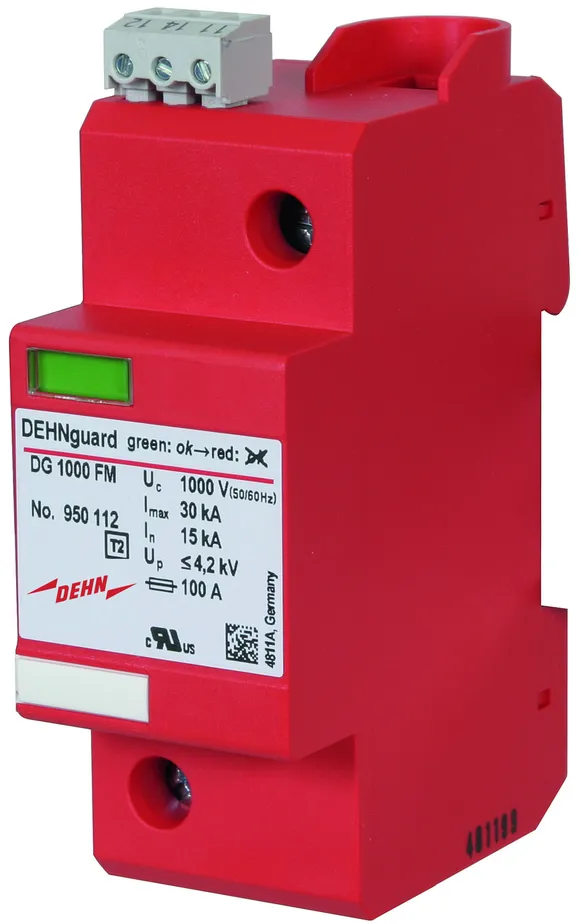

Descargador de sobretensiones compacto DEHNguard 1000 FM
Descargador unipolar de sobretensiones, ancho 2 móds.
Indicación de fallo, con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 1000 V ac/dc
Nivel de protección: <= 4,2 kV
Corriente nominal de descarga: 15 kA
Máx. corriente de descarga: 30 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG 1000 FM
art. no.: 950112
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio (AC) (U_C )	1000 V (50 / 60 Hz)
Corriente max. de descarga (8/20 µs) (I_max )	30 kA
Nivel de protección (U_p )	≤ 4.2 kV
Max. protección contra sobrecorriente	100 A aM
Resistencia a cortocircuito con fusible previo máximo	125 A gG
Certificaciones	UL
Tipo de contacto de señalización a distancia	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	830 V (50 / 60 Hz)
Máxima tensión permisible de servicio (AC) (U_C )	1000 V (50 / 60 Hz)
Máxima tensión permisible de servicio (DC) (U_C )	1000 V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente max. de descarga (8/20 µs) (I_max )	30 kA
Nivel de protección (U_p )	≤ 4.2 kV
Nivel de protección con 5 kA (U_P )	≤ 3.5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Max. protección contra sobrecorriente	100 A aM
Resistencia a cortocircuito con fusible previo máximo	125 A gG
Capacidad de corriente de cortocircuito para fusible previo máximo (I_SCCR )	25 kA_eff
Tensión TOV (U_T )	1205 V / 5 s – resistencia
Tensión TOV (U_T )	1580 V / 120 min. – fallo de seguridad
Rango de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/indicación de fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1.5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Para montaje en	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	2 módulo(s), DIN 43880
Certificaciones	UL
Tipo de contacto de señalización a distancia	contacto conmutado
Potencia de conmutación AC	250 V / 0.5 A
Potencia de conmutación DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Sección de conexión para contacto de señalización remoto	max. 1.5 mm² rígido / flexible
