Part No. 952513 DG M YPV SCI 150

GTIN 4013364136663, Customs tariff No. (EU): 85363030, Gross weight: 289.70 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

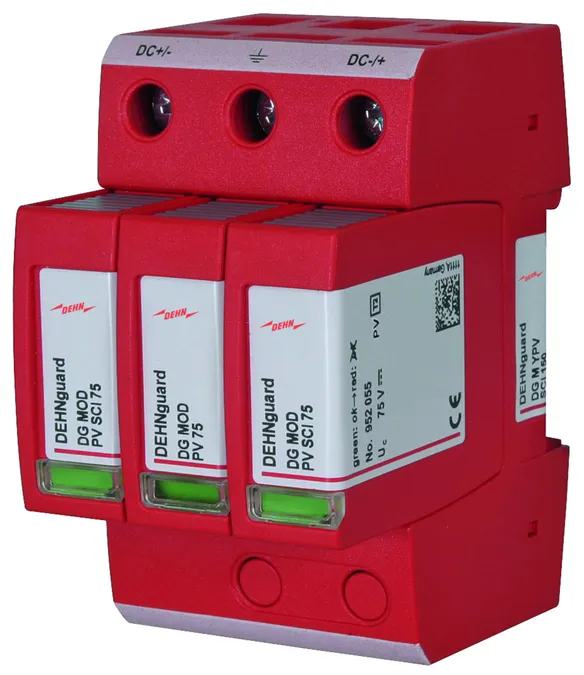

Descargador de sobretensiones modular DEHNguard M YPV SCI 150
Descargador multipolar y modular para los sistemas fotovoltaicos hasta 150 V DC, enchufable
con dispositivo de conmutación DC de 3 etapas, ancho: 3 móds.
Indicación de fallo
Descargador tipo 2 según la EN 50539-11
Empleable de acuerdo con la IEC 60364-7-712
Segura desconexión eléctrica en el módulo de protección
Máx. tensión fotovoltaica: <= 150 V dc
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 0,8 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 150
art. no.: 952513
o equivalente

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2
Máxima tensión PV (U_CPV )	150 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Nivel de protección (U_P )	≤ 0,8 kV
Certificaciones	KEMA, UL, CSA

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2
Máxima tensión PV (U_CPV )	150 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Nivel de protección (U_P )	≤ 0,8 kV
Nivel de protección con 5 kA (U_P )	≤ 0,6 kV
Tiempo de respuesta (t_A )	25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL, CSA

Product 952513 was added to Notepad.

Go to Notepad

Product 952513 was added to the cart.

Go to Web-Shop

Part No. 952510 DG M YPV SCI 1000

GTIN 4013364126428, Customs tariff No. (EU): 85363030, Gross weight: 361.40 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

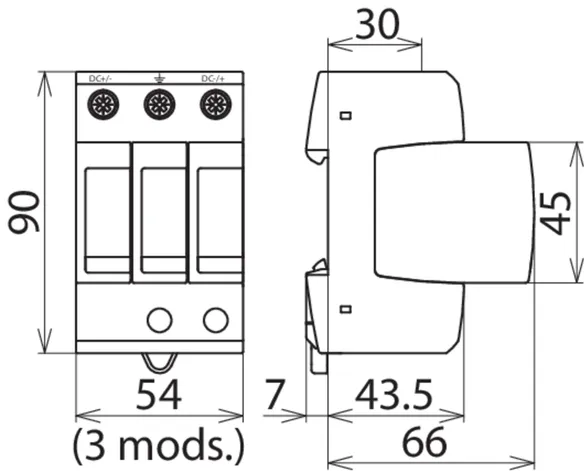

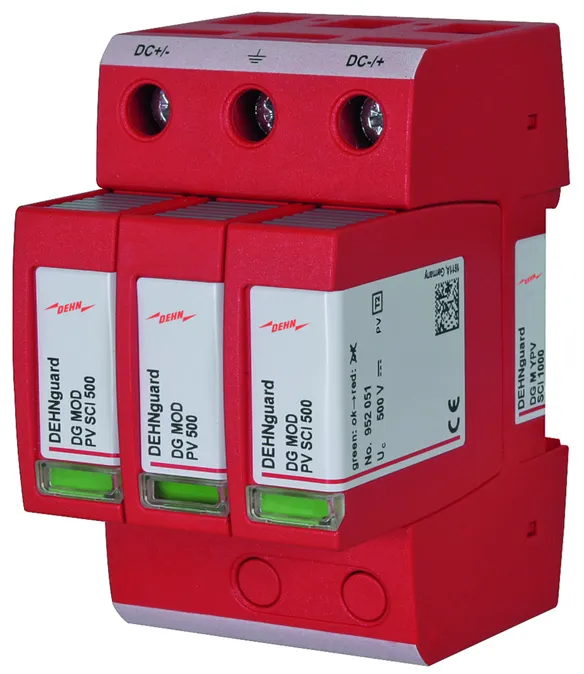

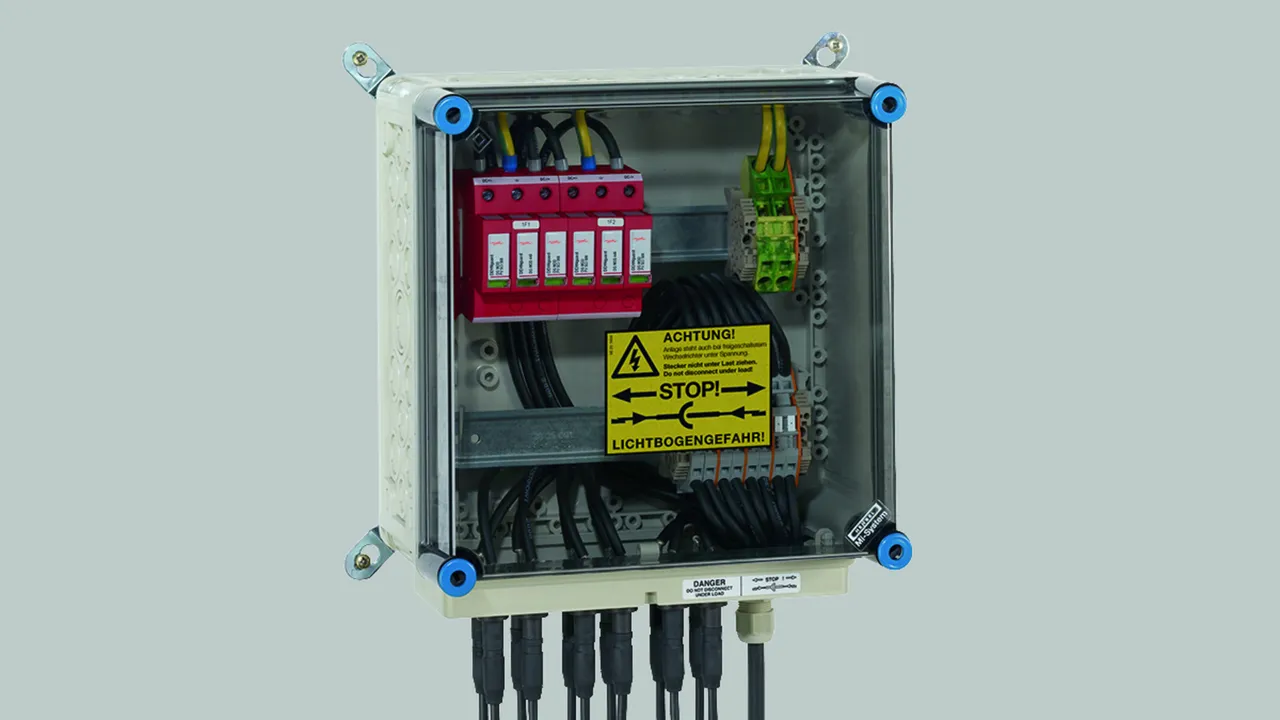

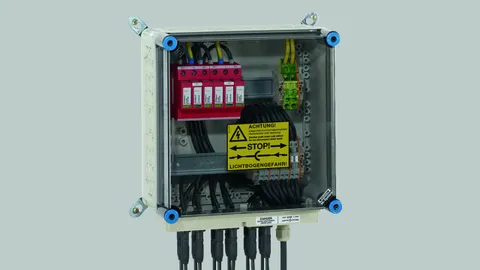

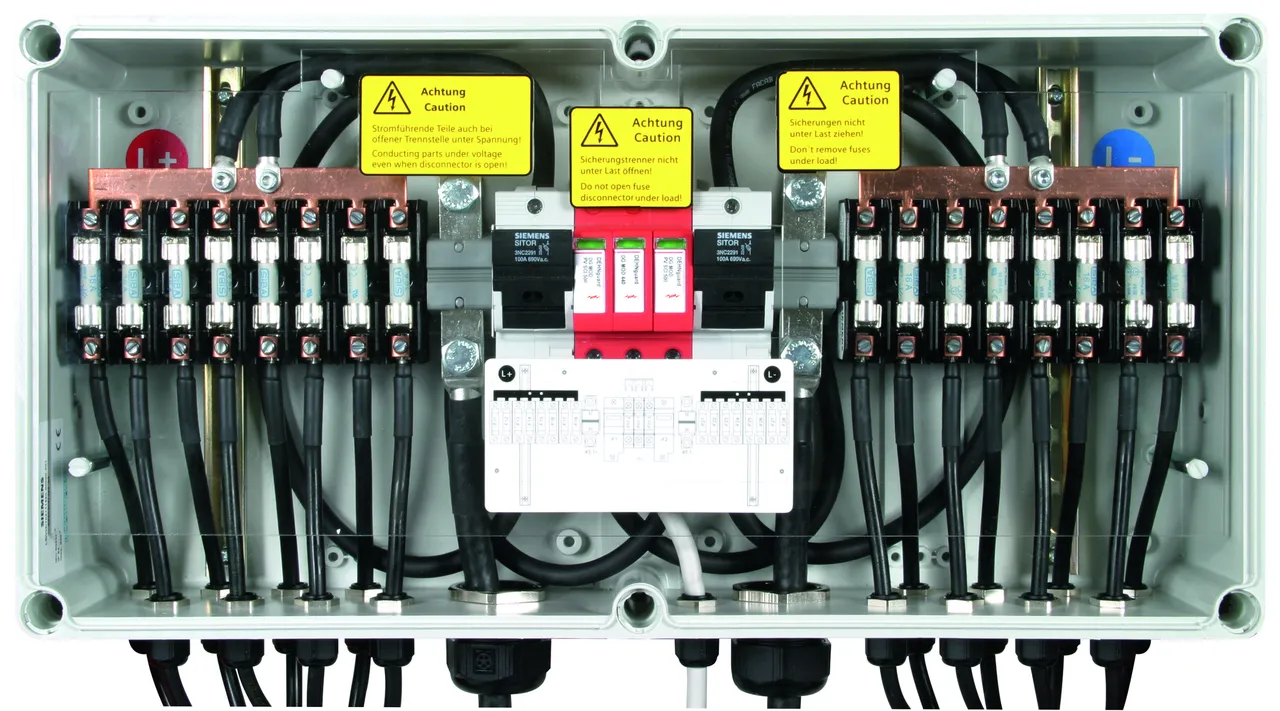

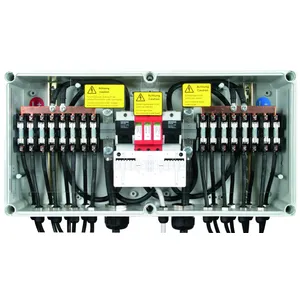

Descargador de sobretensiones DEHNguard M YPV SCI 1000
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 1000
art. no.: 952510
o equivalente

Certificates

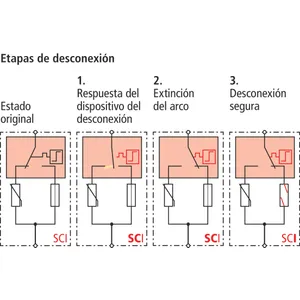

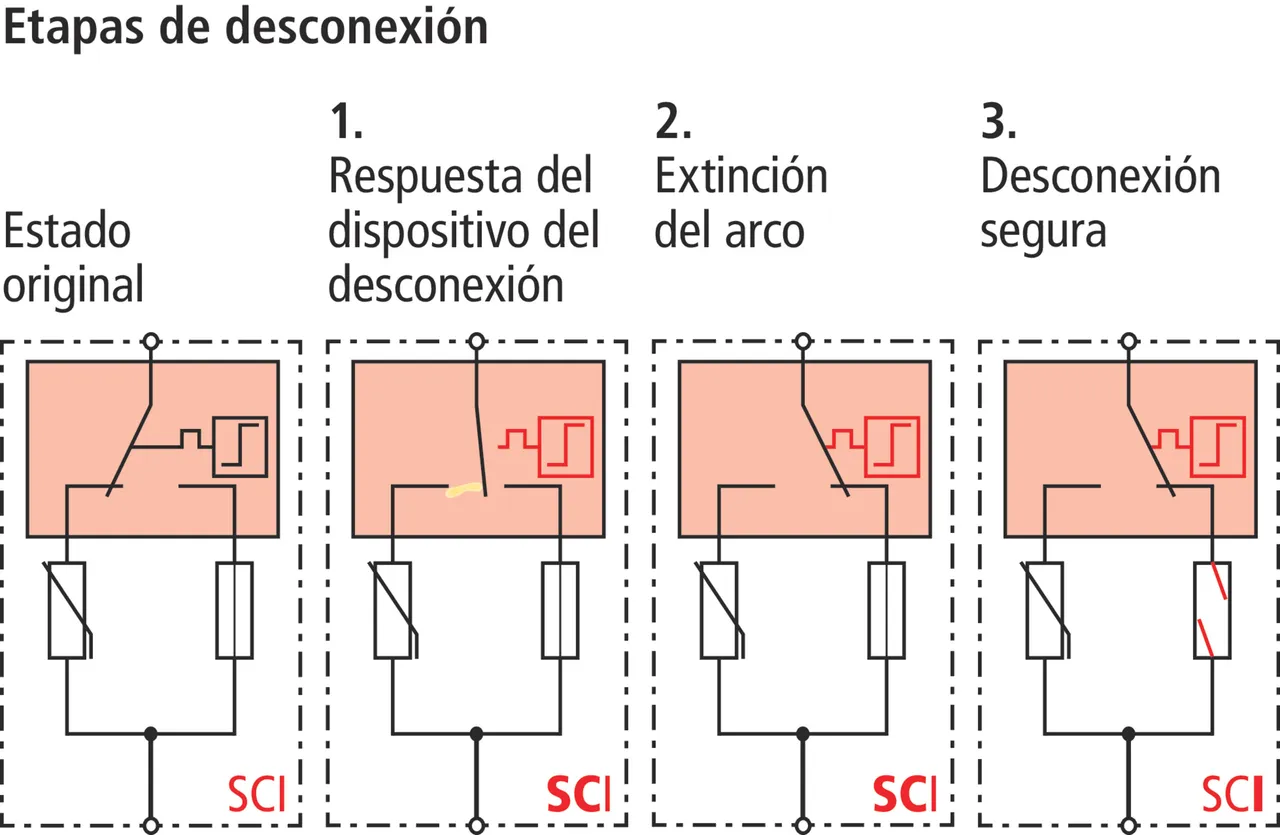

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	KEMA, UL, CSA

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL, CSA

Product 952510 was added to Notepad.

Go to Notepad

Product 952510 was added to the cart.

Go to Web-Shop

Part No. 952512 DG M YPV SCI 1200

GTIN 4013364127951, Customs tariff No. (EU): 85354000, Gross weight: 356.50 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

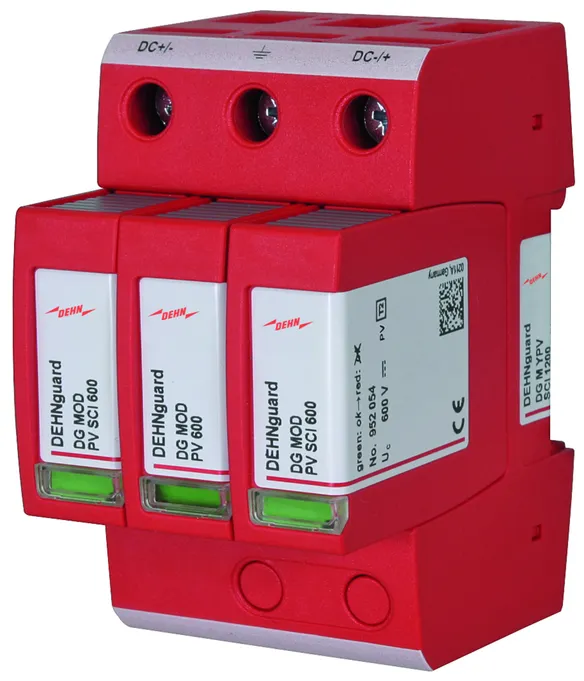

Descargador de sobretensiones DEHNguard M YPV SCI 1200
Descargador fotovoltaico multipolo, modular y enchufable hasta 1200 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1200 V CC
Corriente de choque de rayo total: 30 kA
Nivel de protección: <= 4,5 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 1200
art. no.: 952512
o equivalente

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4,5 kV
Certificaciones	KEMA, CSA

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	30 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4,5 kV
Nivel de protección con 5 kA (U_P )	≤ 4 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, CSA

Product 952512 was added to Notepad.

Go to Notepad

Product 952512 was added to the cart.

Go to Web-Shop

Part No. 952518 DG M YPV SCI 150 FM

GTIN 4013364136670, Customs tariff No. (EU): 85363030, Gross weight: 297.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

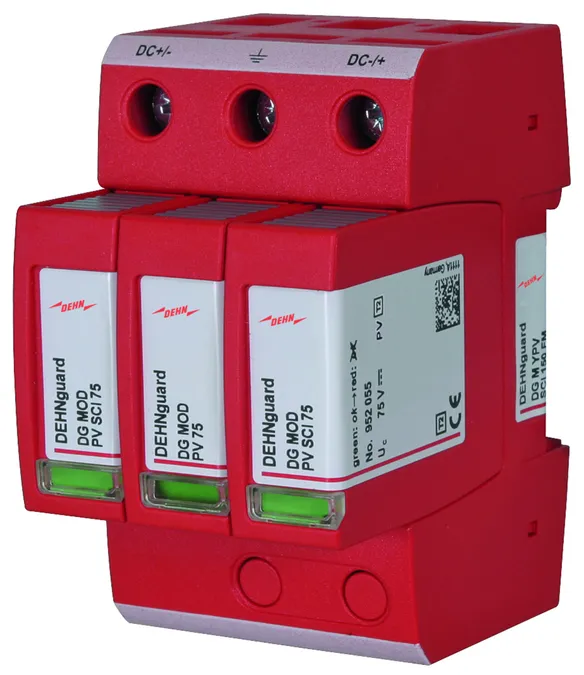

Descargador de sobretensiones modular DEHNguard M YPV SCI 150 FM
Descargador multipolar y modular para los sistemas fotovoltaicos hasta 150 V DC, enchufable
con dispositivo de conmutación DC de 3 etapas, ancho: 3 móds.
Indicación de fallo con contacto de señalización a distancia
Descargador tipo 2 según la EN 50539-11
Empleable de acuerdo con la IEC 60364-7-712
Segura desconexión eléctrica en el módulo de protección
Máx. tensión fotovoltaica: <= 150 V dc
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 0,8 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 150 FM
art. no.: 952518
o equivalente

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 50539-11	Tipo 2
Máxima tensión PV (U_CPV )	150 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Nivel de protección (U_P )	≤ 0,8 kV
Certificaciones	KEMA, UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 50539-11	Tipo 2
Máxima tensión PV (U_CPV )	150 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Nivel de protección (U_P )	≤ 0,8 kV
Nivel de protección con 5 kA (U_P )	≤ 0,6 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Product 952518 was added to Notepad.

Go to Notepad

Product 952518 was added to the cart.

Go to Web-Shop

Part No. 952515 DG M YPV SCI 1000 FM

GTIN 4013364126435, Customs tariff No. (EU): 85363030, Gross weight: 343.90 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

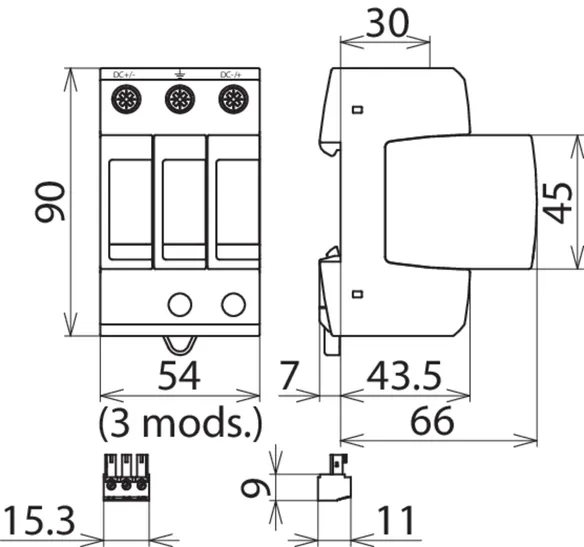

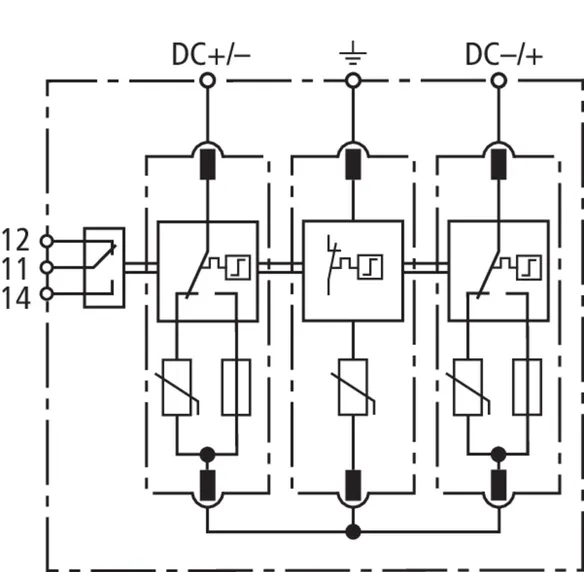

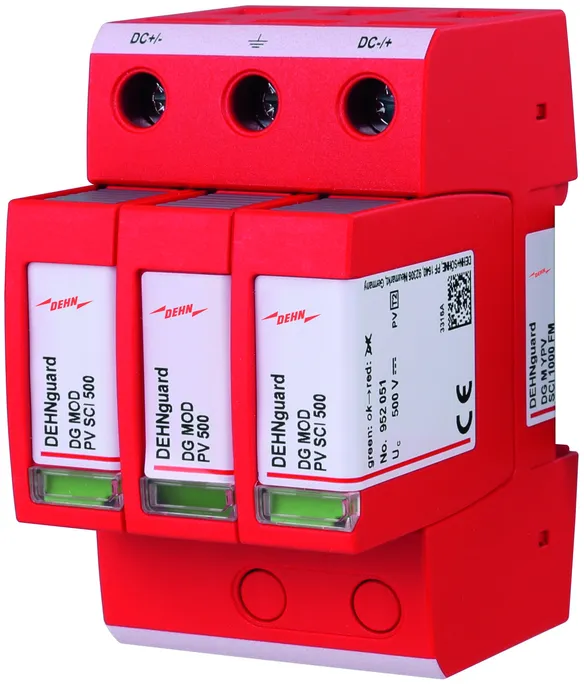

Descargador de sobretensiones DEHNguard M YPV SCI 1000 FM
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo, con contacto de señalización remota
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 1000 FM
art. no.: 952515
o equivalente

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	KEMA, UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Product 952515 was added to Notepad.

Go to Notepad

Product 952515 was added to the cart.

Go to Web-Shop

Part No. 952517 DG M YPV SCI 1200 FM

GTIN 4013364127968, Customs tariff No. (EU): 85354000, Gross weight: 359.30 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

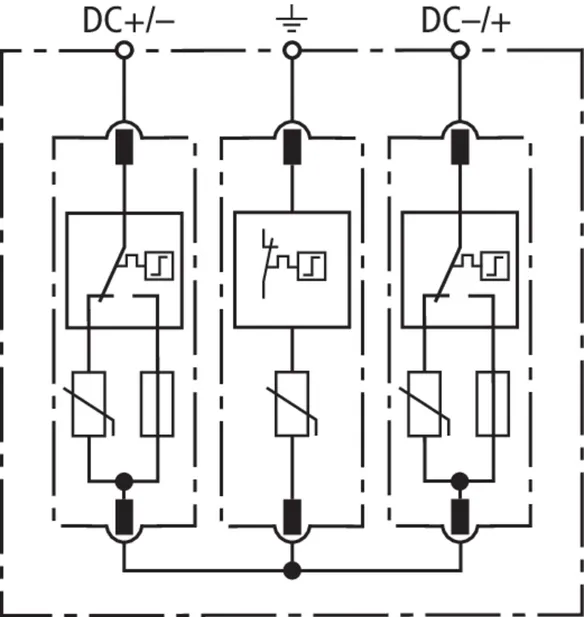

Descargador de sobretensiones DEHNguard M YPV SCI 1200 FM
Descargador fotovoltaico multipolo, modular y enchufable hasta 1200 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo, con contacto de señalización remota
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1200 V CC
Corriente de choque de rayo total: 30 kA
Nivel de protección: <= 4,5 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 1200 FM
art. no.: 952517
o equivalente

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4,5 kV
Certificaciones	KEMA, CSA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	30 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4,5 kV
Nivel de protección con 5 kA (U_P )	≤ 4 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, CSA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Product 952517 was added to Notepad.

Go to Notepad

Product 952517 was added to the cart.

Go to Web-Shop

Part No. 952514 DG M PV2 SCI 1000

GTIN 4013364224964, Customs tariff No. (EU): 85363030, Gross weight: 588.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

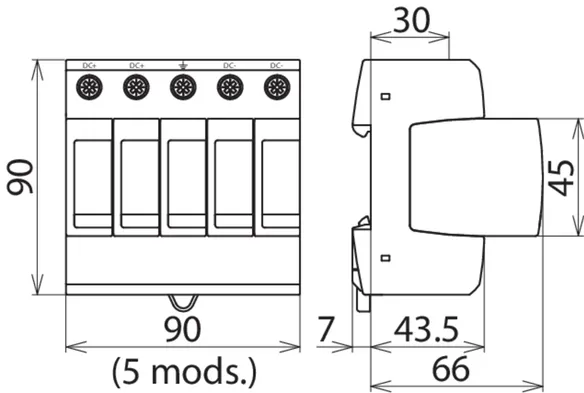

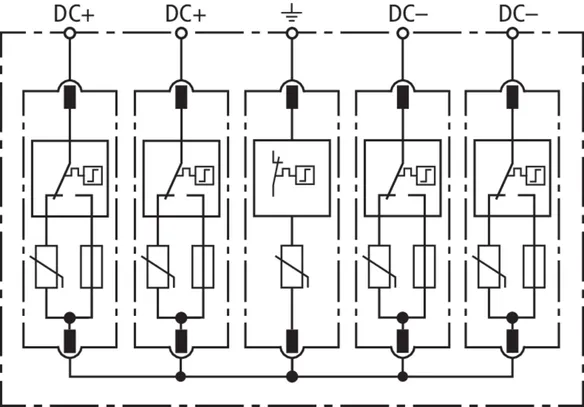

Descargador de sobretensiones DEHNguard M PV2 SCI 1000
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 5 módulos
Indicación de fallo
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
para la protección de 2 entradas MPP.
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M PV2 SCI 1000
art. no.: 952514
o equivalente

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	UL, KEMA

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	5 módulo(s), DIN 43880
Certificaciones	UL, KEMA

Product 952514 was added to Notepad.

Go to Notepad

Product 952514 was added to the cart.

Go to Web-Shop

Part No. 952519 DG M PV2 SCI 1000 FM

GTIN 4013364224971, Customs tariff No. (EU): 85363030, Gross weight: 599.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

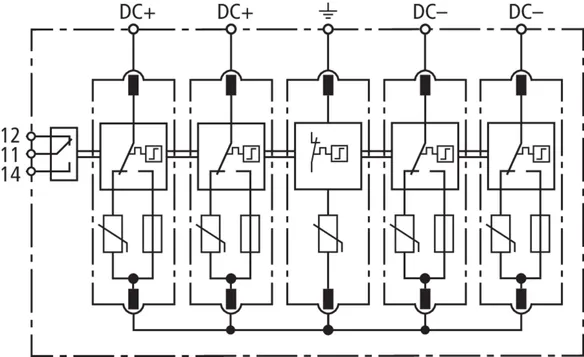

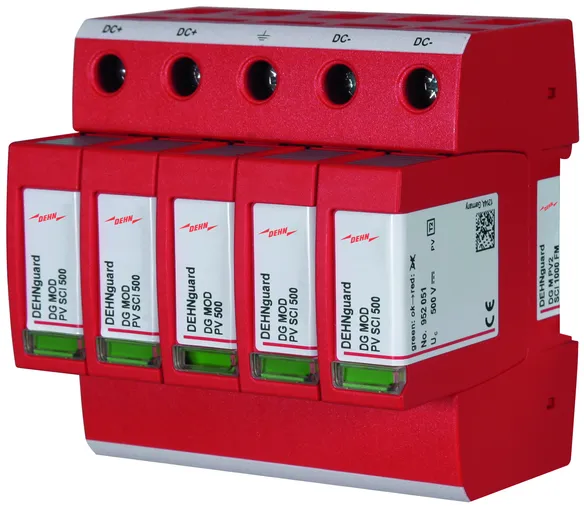

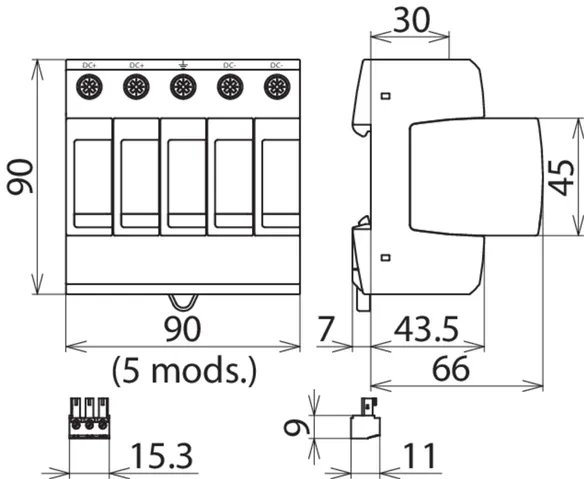

Descargador de sobretensiones DEHNguard M PV2 SCI 1000 FM
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 5 módulos
Indicación de fallo, con contacto de señalización remota
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
para la protección de 2 entradas MPP.
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M PV2 SCI 1000 FM
art. no.: 952519
o equivalente

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	UL, KEMA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	5 módulo(s), DIN 43880
Certificaciones	UL, KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Product 952519 was added to Notepad.

Go to Notepad

Product 952519 was added to the cart.

Go to Web-Shop

Part No. 999799 DG M PV2 SCI SN1868 FM

GTIN 4013364328723, Customs tariff No. (EU): 85363030, Gross weight: 598.30 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

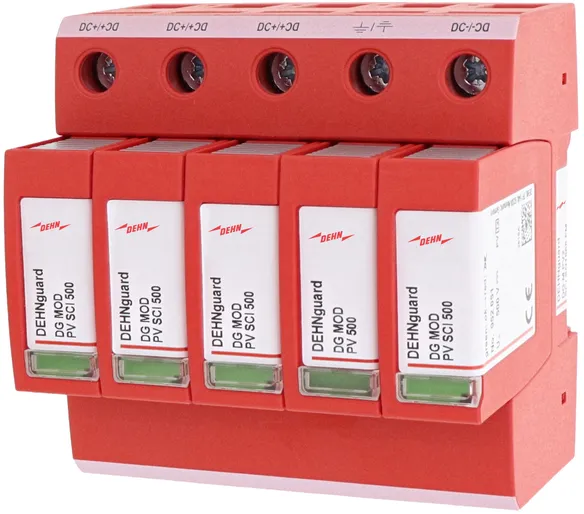

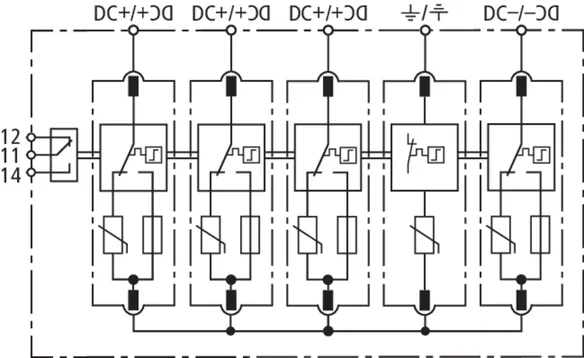

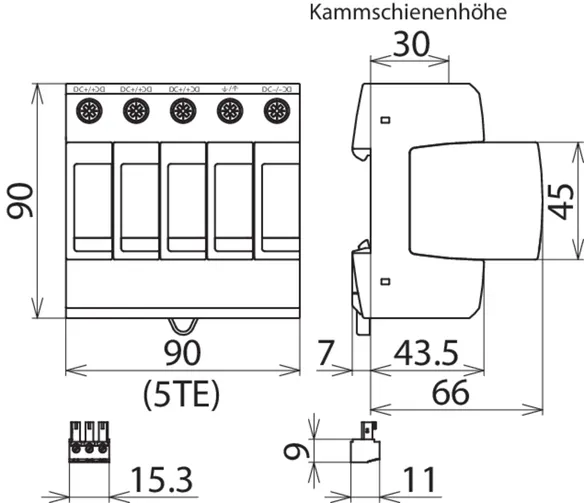

Descargador de sobretensiones DEHNguard M PV2 SCI SN1868 FM
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas
Con contacto de señalización remota, ancho de 5 módulos
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
para la protección de 3 entradas MPP.
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Indicación de fallo

Producto DEHN
Tipo: DG M PV2 SCI SN1868 FM
art. no.: 999799
o equivalente

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Class II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	UL, KEMA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Class II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	5 módulo(s), DIN 43880
Certificaciones	UL, KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Product 999799 was added to Notepad.

Go to Notepad

Product 999799 was added to the cart.

Go to Web-Shop

DEHNguard modular (Y)PV SCI ...

Details

DEHNguard M YPV SCI ...

Part No. 952513 DG M YPV SCI 150

You are not authorized to download 952300.stp

You are not authorized to download 952300.igs

You are not authorized to download 952300.jt

You are not authorized to download 952300.dwg

You are not authorized to download 952510m_E.dxf

You are not authorized to download DEHN.952513.edz

You are not authorized to download DEHN.952513.wspak

SCI-Technology

Product 952513 was added to Notepad.

Product 952513 was added to the cart.

Part No. 952510 DG M YPV SCI 1000

You are not authorized to download 952300.stp

You are not authorized to download 952300.igs

You are not authorized to download 952300.jt

You are not authorized to download 952300.dwg

You are not authorized to download 952510m_E.dxf

You are not authorized to download DEHN.952510.edz

You are not authorized to download DEHN.952510.wspak

SCI-Technology

Product 952510 was added to Notepad.

Product 952510 was added to the cart.

Part No. 952512 DG M YPV SCI 1200

You are not authorized to download 952300.stp

You are not authorized to download 952300.igs

You are not authorized to download 952300.jt

You are not authorized to download 952300.dwg

You are not authorized to download 952510m_E.dxf

You are not authorized to download DEHN.952512.edz

You are not authorized to download DEHN.952512.wspak

SCI-Technology

Product 952512 was added to Notepad.

Product 952512 was added to the cart.

DEHNguard M YPV SCI ... FM

Part No. 952518 DG M YPV SCI 150 FM

You are not authorized to download 952305.stp

You are not authorized to download 952305.igs

You are not authorized to download 952305.jt

You are not authorized to download 952305.dwg

You are not authorized to download 952515m_E.dxf

You are not authorized to download DEHN.952518.edz

You are not authorized to download DEHN.952518.wspak

SCI-Technology

Product 952518 was added to Notepad.

Product 952518 was added to the cart.

Part No. 952515 DG M YPV SCI 1000 FM

You are not authorized to download 952305.stp

You are not authorized to download 952305.igs

You are not authorized to download 952305.jt

You are not authorized to download 952305.dwg

You are not authorized to download 952515m_E.dxf

You are not authorized to download DEHN.952515.edz

You are not authorized to download DEHN.952515.wspak

SCI-Technology

Product 952515 was added to Notepad.

Product 952515 was added to the cart.

Part No. 952517 DG M YPV SCI 1200 FM

You are not authorized to download 952305.stp

You are not authorized to download 952305.igs

You are not authorized to download 952305.jt

You are not authorized to download 952305.dwg

You are not authorized to download 952515m_E.dxf

You are not authorized to download DEHN.952517.edz

You are not authorized to download DEHN.952517.wspak

SCI-Technology

Product 952517 was added to Notepad.

Product 952517 was added to the cart.

DEHNguard M PV2 SCI ... (FM)

Part No. 952514 DG M PV2 SCI 1000

You are not authorized to download 952514.stp

You are not authorized to download 952514.igs

You are not authorized to download 952514.jt

You are not authorized to download 952514.dwg

You are not authorized to download 952514m_E.dxf

You are not authorized to download DEHN.952514.edz

You are not authorized to download DEHN.952514.wspak

SCI-Technology
