Part No. 952078 DG S 48

GTIN 4013364119468, Customs tariff No. (EU): 85363030, Gross weight: 120.10 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

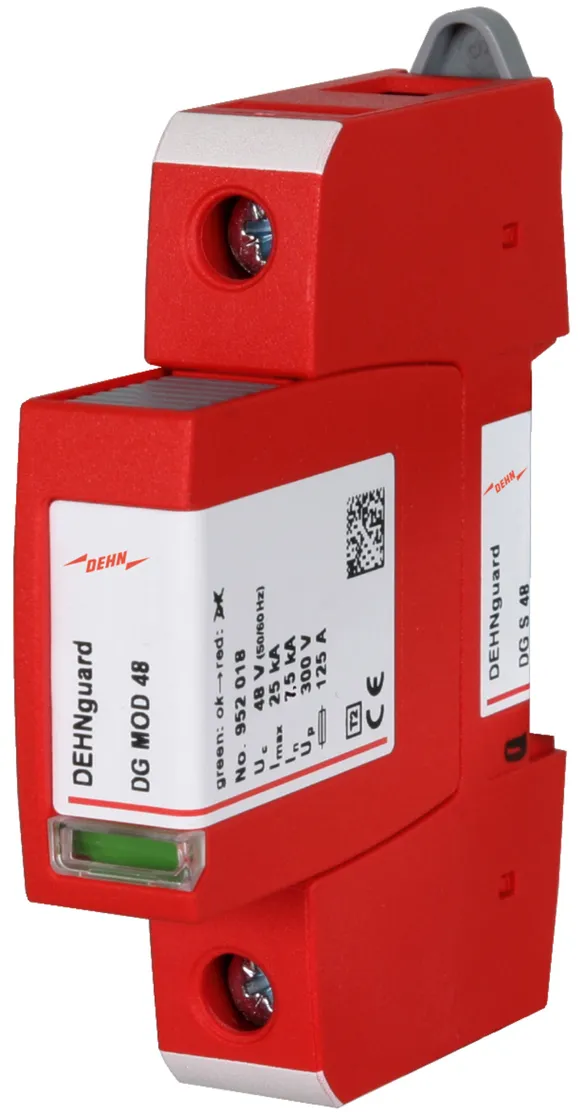

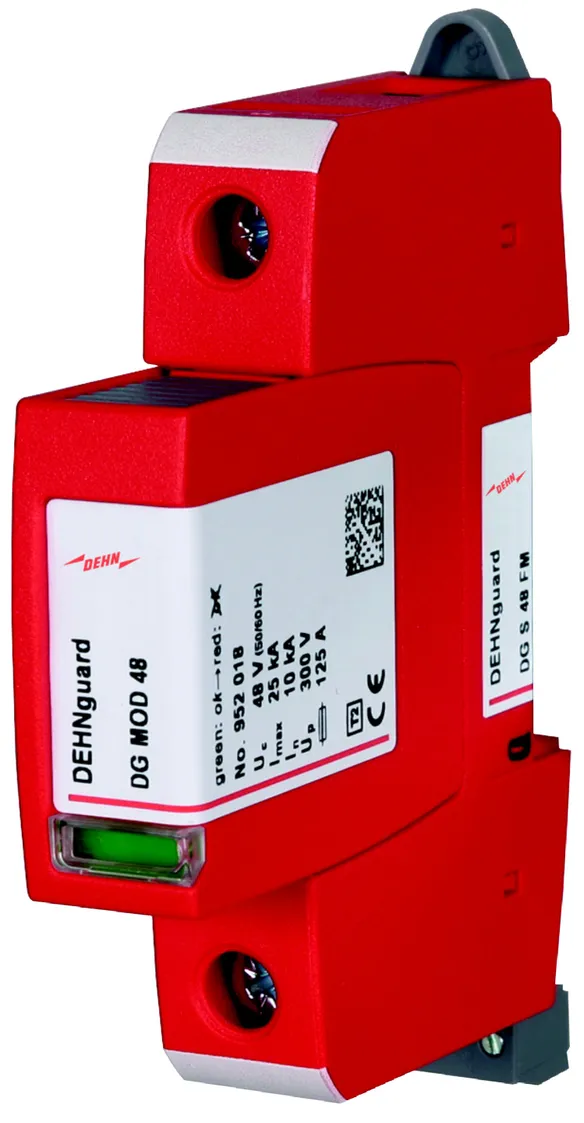

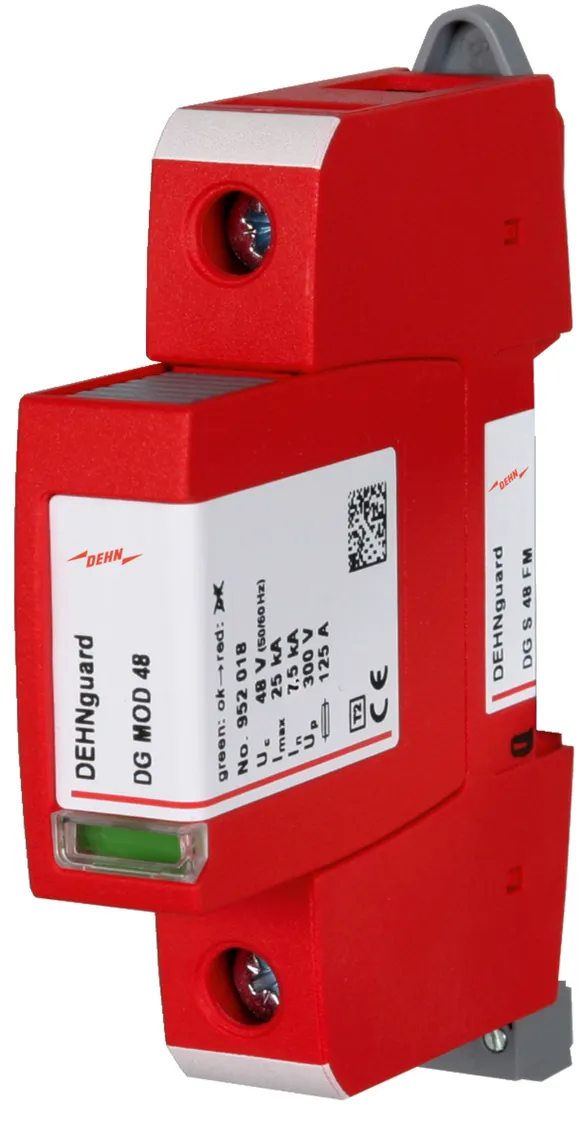

Descargador de sobretensiones DEHNguard S 48
Descargador de sobretensiones, 1 polo, modular, enchufable
Ancho 1 mód., indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 48 V ac/60 V dc
Nivel de protección: <= 0,33 kV
Corriente nominal de descarga: 7,5 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 48
art. no.: 952078
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	48 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	7,5 kA
Corriente máx. de descarga (8/20 µs) (I_max )	25 kA
Nivel de protección (U_P )	≤ 0,33 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	42 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC (U_C )	48 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	60 V
Corriente nominal de descarga (8/20 µs) (I_n )	7,5 kA
Corriente máx. de descarga (8/20 µs) (I_max )	25 kA
Nivel de protección (U_P )	≤ 0,33 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Características (U_T )	70 V / 5 s – soportado
Tensión TOV (U_T) – Características (U_T )	90 V / 120 min. – fallo seguro
Márgen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm²flexible / 25 mm²rígido
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20

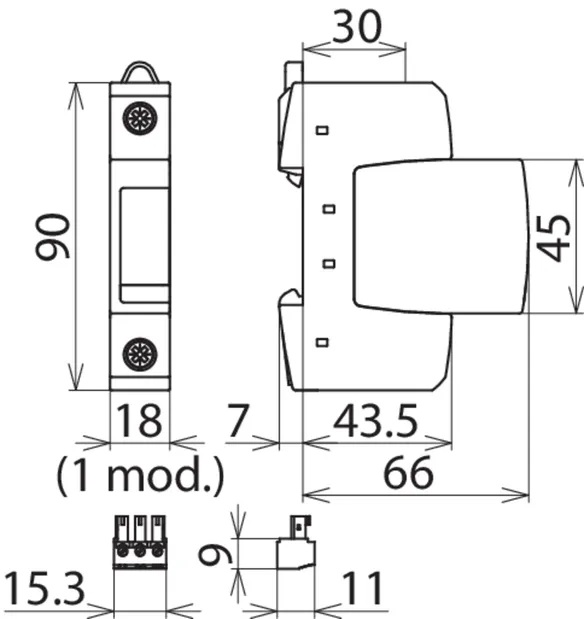

Dimensiones de montaje	1 módulo(s), DIN 43880

Product 952078 was added to Notepad.

Go to Notepad

Product 952078 was added to the cart.

Go to Web-Shop

Part No. 952071 DG S 75

GTIN 4013364109834, Customs tariff No. (EU): 85363030, Gross weight: 117.60 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard S 75
Descargador de sobretensiones, 1 polo, modular, enchufable
Ancho 1 mód., indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 75 V ac/100 V dc
Nivel de protección: <= 0,4 kV
Corriente nominal de descarga: 10 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 75
art. no.: 952071
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	75 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 0,4 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL, CSA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	60 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC (U_C )	75 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	100 V
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 0,4 kV
Nivel de protección con 5 kA (U_P )	≤ 0,35 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Características (U_T )	90 V / 5 s – soportado
Tensión TOV (U_T) – Características (U_T )	115 V / 120 min. – fallo seguro
Márgen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm²flexible / 25 mm²rígido
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA
Datos técnicos adicionales:	--------------------
– Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
– Nivel de protección (U_P )	≤ 0,5 kV

Product 952071 was added to Notepad.

Go to Notepad

Product 952071 was added to the cart.

Go to Web-Shop

Part No. 952072 DG S 150

GTIN 4013364109858, Customs tariff No. (EU): 85363030, Gross weight: 119.60 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

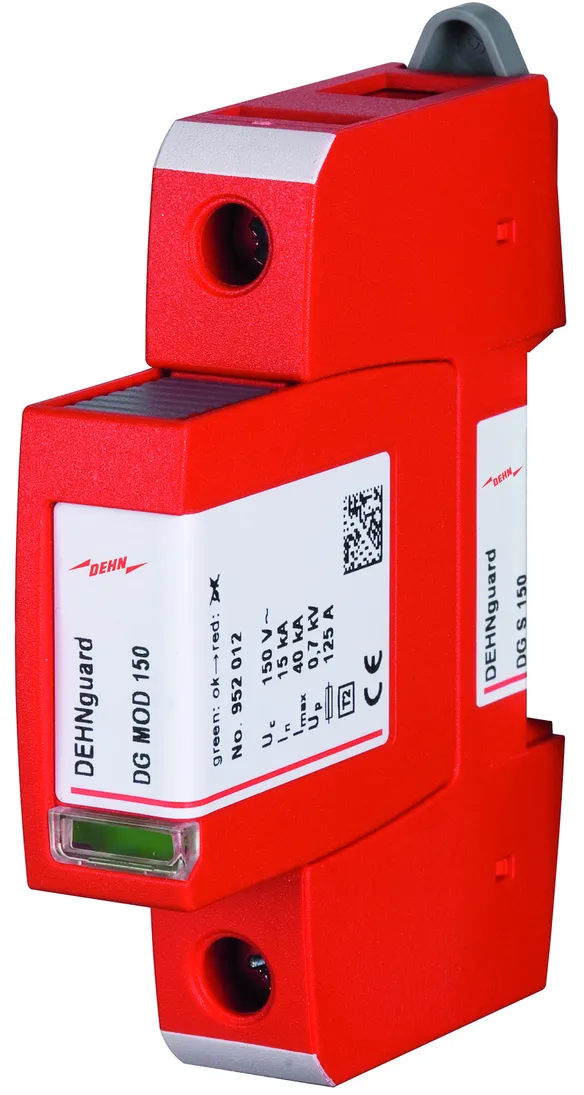

Descargador de sobretensiones DEHNguard S 150
Descargador de sobretensiones, 1 polo, modular, enchufable
Ancho 1 mód., indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 150 V ac/200 V dc
Nivel de protección: <= 0,7 kV
Corriente nominal de descarga: 15 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 150
art. no.: 952072
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 0,7 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL, CSA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	120 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	200 V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 0,7 kV
Nivel de protección con 5 kA (U_P )	≤ 0,55 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Características (U_T )	175 V / 5 s – soportado
Tensión TOV (U_T) – Características (U_T )	230 V / 120 min. – fallo seguro
Márgen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² flexible / rígido
Sección de conexión (máx.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA

Product 952072 was added to Notepad.

Go to Notepad

Product 952072 was added to the cart.

Go to Web-Shop

Part No. 952070 DG S 275

GTIN 4013364108493, Customs tariff No. (EU): 85363030, Gross weight: 140.40 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

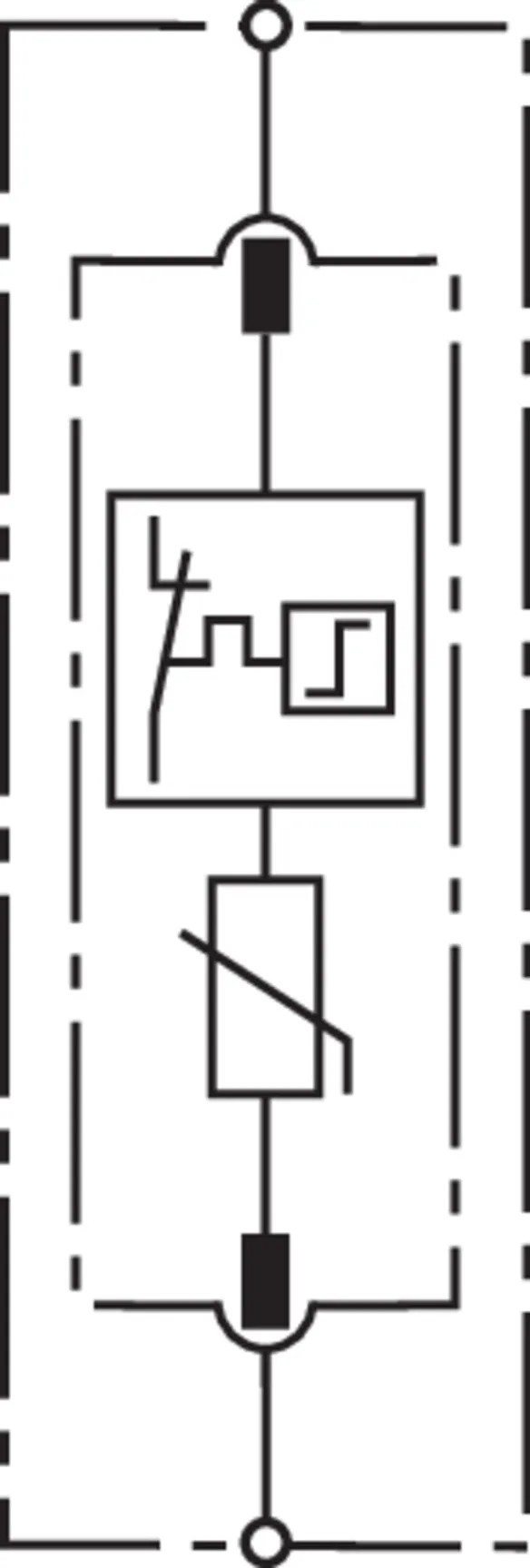

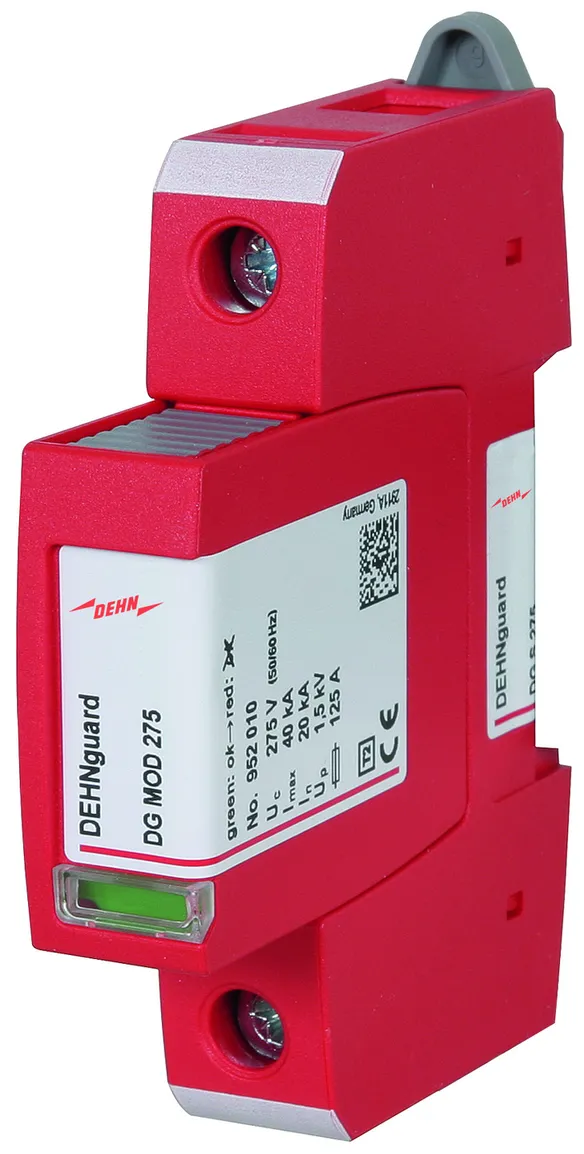

Descargador de sobretensiones DEHNguard S 275
Descargador de sobretensiones, 1 polo, modular, enchufable
Ancho 1 mód., indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac/350 V dc
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 275
art. no.: 952070
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL, CSA


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	230 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	350 V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Nivel de protección con 5 kA (U_P )	≤ 1 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Características (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Características (U_T )	440 V / 120 min. – fallo seguro
Márgen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20

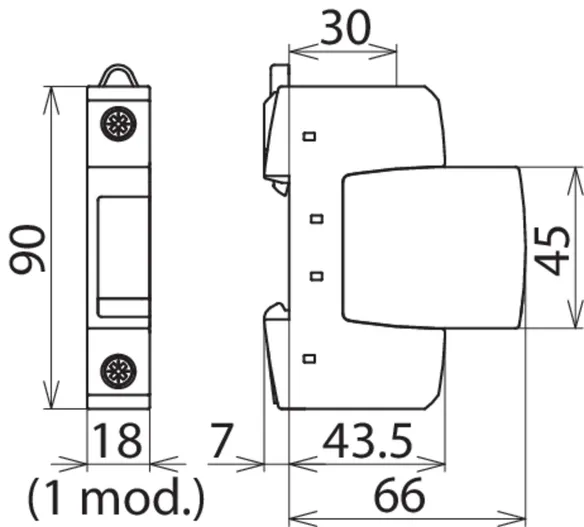

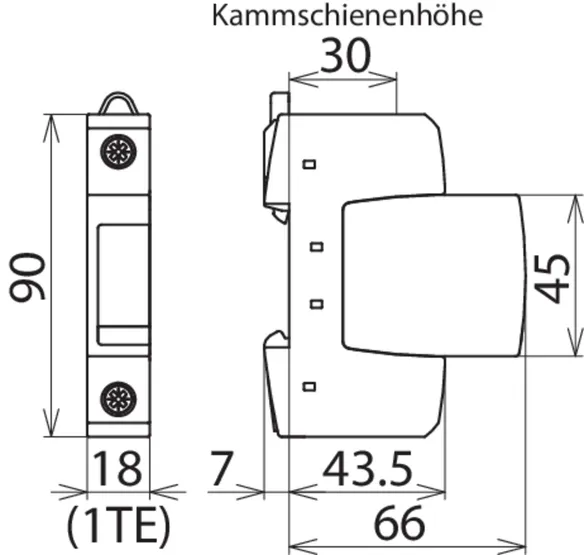

Dimensiones de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA
Aplicación de descargador a 16,7 Hz - Sistemas de alimentación de ferrocarril
– Tensión de prueba de CA (U_C )	275 V
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz

Product 952070 was added to Notepad.

Go to Notepad

Product 952070 was added to the cart.

Go to Web-Shop

Part No. 952073 DG S 320

GTIN 4013364109872, Customs tariff No. (EU): 85363030, Gross weight: 129.90 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard S 320
Descargador de sobretensiones, 1 polo, modular, enchufable
Ancho 1 mód., indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 320 V ac/420 V dc
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 320
art. no.: 952073
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	320 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL, CSA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	230 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC (U_C )	320 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	420 V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Nivel de protección con 5 kA (U_P )	≤ 1,2 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Características (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Características (U_T )	440 V / 120 min. – fallo seguro
Márgen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA

Product 952073 was added to Notepad.

Go to Notepad

Product 952073 was added to the cart.

Go to Web-Shop

Part No. 952074 DG S 385

GTIN 4013364108516, Customs tariff No. (EU): 85363030, Gross weight: 133.50 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

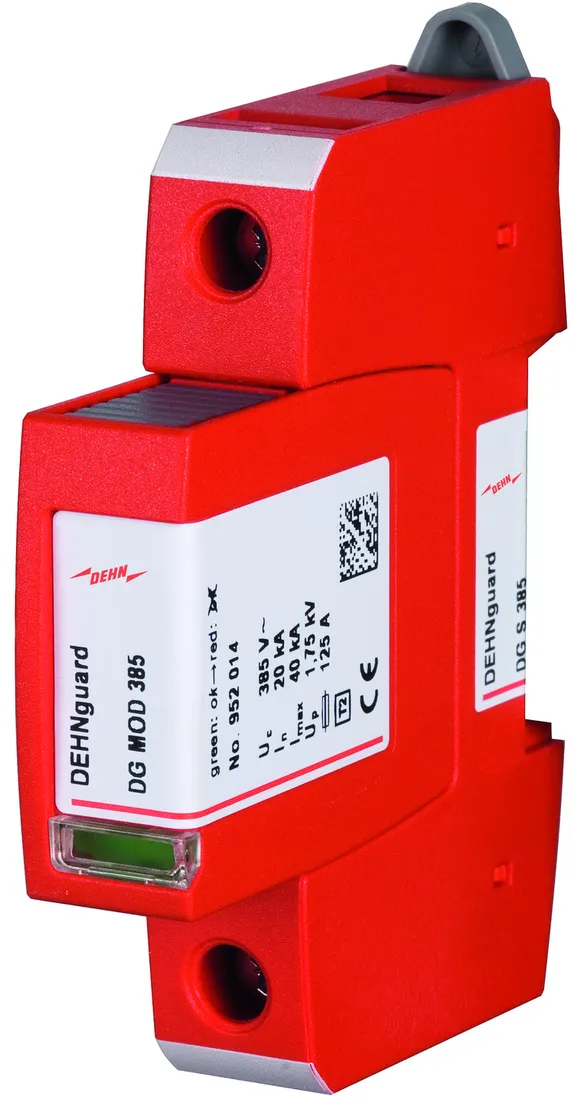

Descargador de sobretensiones DEHNguard S 385
Descargador de sobretensiones, 1 polo, modular, enchufable
Ancho 1 mód., indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 385 V ac/500 V dc
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 385
art. no.: 952074
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,75 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL, CSA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	230 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	500 V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,75 kV
Nivel de protección con 5 kA (U_P )	≤ 1,35 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Características (U_T )	385 V / 5 s – soportado
Tensión TOV (U_T) – Características (U_T )	440 V / 120 min. – fallo seguro
Márgen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² flexible / 25 mm²rígido
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA

Product 952074 was added to Notepad.

Go to Notepad

Product 952074 was added to the cart.

Go to Web-Shop

Part No. 952075 DG S 440

GTIN 4013364109896, Customs tariff No. (EU): 85363030, Gross weight: 152.70 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

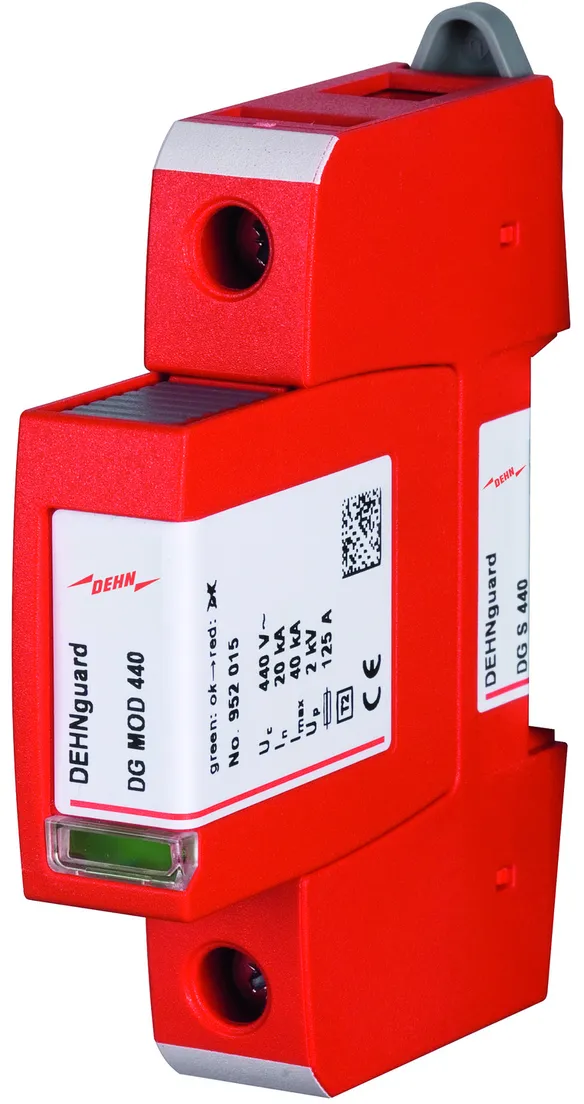

Descargador de sobretensiones DEHNguard S 440
Descargador de sobretensiones, 1 polo, modular, enchufable
Ancho 1 mód., indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 440 V ac/585 V dc
Nivel de protección: <= 2 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 440
art. no.: 952075
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	440 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 2 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL, CSA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	400 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC (U_C )	440 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	585 V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 2 kV
Nivel de protección con 5 kA (U_P )	≤ 1,7 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Características (U_T )	580 V / 5 s – soportado
Tensión TOV (U_T) – Características (U_T )	765 V / 120 min. – fallo seguro
Márgen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA

Product 952075 was added to Notepad.

Go to Notepad

Product 952075 was added to the cart.

Go to Web-Shop

Part No. 952076 DG S 600

GTIN 4013364109919, Customs tariff No. (EU): 85363030, Gross weight: 146.90 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

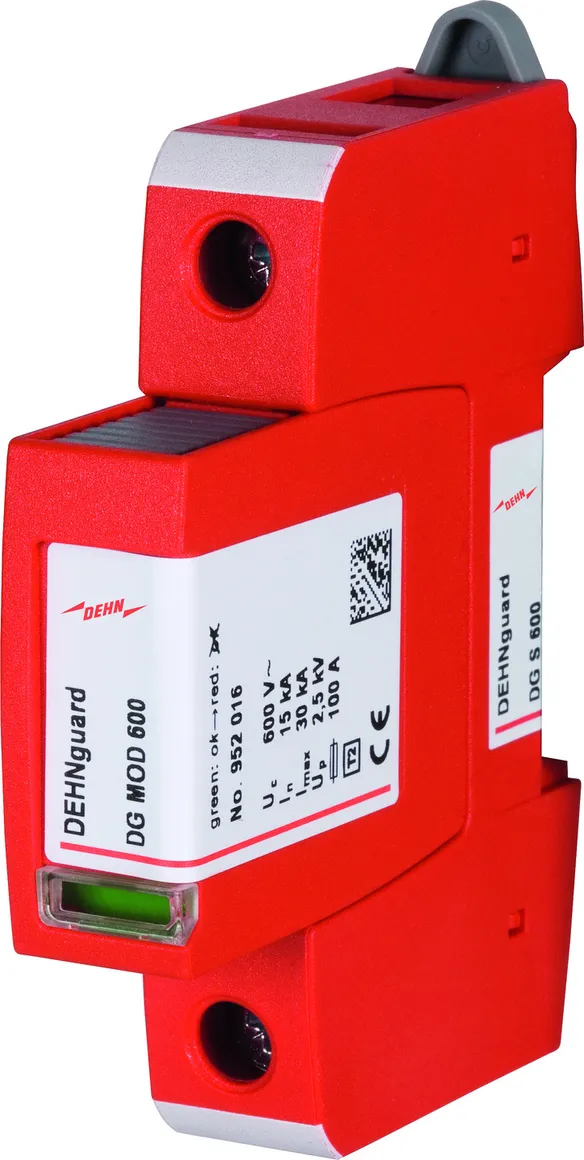

Descargador de sobretensiones DEHNguard S 600
Descargador de sobretensiones, 1 polo, modular, enchufable
Ancho 1 mód., indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 600 V ac/600 V dc
Nivel de protección: <= 2,5 kV
Corriente nominal de descarga: 15 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 600
art. no.: 952076
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	600 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	30 kA
Nivel de protección (U_P )	≤ 2,5 kV
Máx. protección contra sobrecorrientes sector primario	100 A gG
Certificaciones	KEMA, VDE, UL, CSA


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	480 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC (U_C )	600 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	600 V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	30 kA
Nivel de protección (U_P )	≤ 2,5 kV
Nivel de protección con 5 kA (U_P )	≤ 2 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	100 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Características (U_T )	700 V / 5 s – soportado
Tensión TOV (U_T) – Características (U_T )	915 V / 120 min. – fallo seguro
Márgen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² flexible / 25 mm²rígido
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA
Aplicación de descargador a 16,7 Hz - Sistemas de alimentación de ferrocarril
– Tensión de prueba de CA (U_C )	600 V
– Tensión nominal AC (U_N )	480 V
– Frecuencia nominal AC (f_N )	16,7 Hz

Product 952076 was added to Notepad.

Go to Notepad

Product 952076 was added to the cart.

Go to Web-Shop

Part No. 952098 DG S 48 FM

GTIN 4013364119475, Customs tariff No. (EU): 85363030, Gross weight: 133.86 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

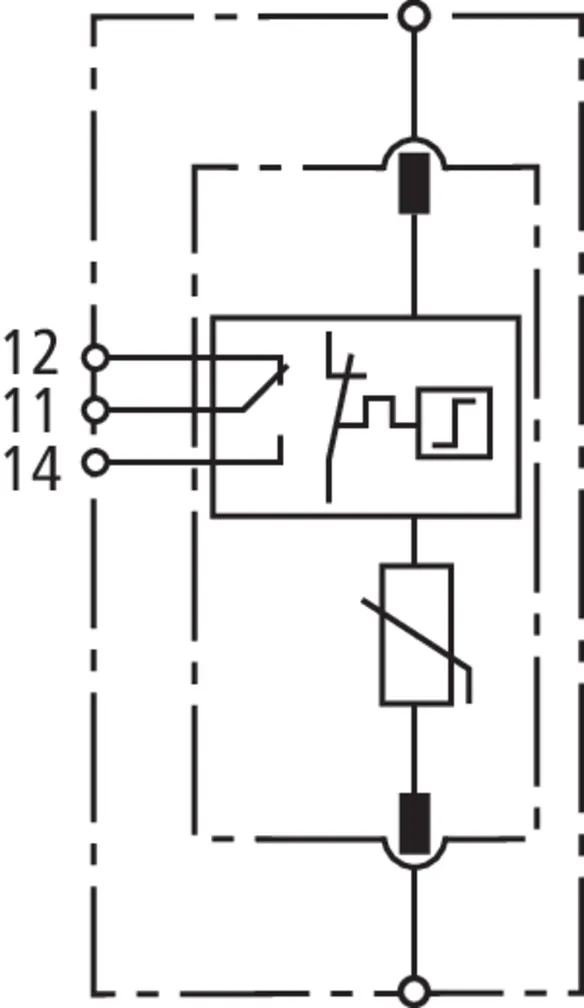

Descargador de sobretensiones DEHNguard S 48 FM
Descargador de sobretensiones, 1 polo, modular, enchufable
Ancho 1 mód., indicación de fallo
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 48 V ac/60 V dc
Nivel de protección: <= 0,33 kV
Corriente nominal de descarga: 7,5 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 48 FM
art. no.: 952098
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2, Clase II
Máx. tensión permisible de servicio AC (U_C )	48 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	7,5 kA
Corriente máx. de descarga (8/20 µs) (I_max )	25 kA
Nivel de protección (U_P )	≤ 0,3 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Contacto FM	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2, Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	42 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC (U_C )	48 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	60 V
Corriente nominal de descarga (8/20 µs) (I_n )	7,5 kA
Corriente máx. de descarga (8/20 µs) (I_max )	25 kA
Nivel de protección (U_P )	≤ 0,3 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Características (U_T )	70 V / 5 s – soportado
Tensión TOV (U_T) – Características (U_T )	90 V / 120 min. – fallo seguro
Márgen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² flexible / 25 mm²rígido
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Contacto FM	contacto conmutado
Potencia de conmutación en AC	250 V / 0,5 A
Potencia de conmutación en DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible

Product 952098 was added to Notepad.

Go to Notepad

Product 952098 was added to the cart.

Go to Web-Shop

Part No. 952091 DG S 75 FM

GTIN 4013364109841, Customs tariff No. (EU): 85363030, Gross weight: 120.40 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard S 75 FM
Descargador de sobretensiones, 1 polo, modular, enchufable
Ancho 1 mód., indicación de fallo
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 75 V ac/100 V dc
Nivel de protección: <= 0,4 kV
Corriente nominal de descarga: 10 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 75 FM
art. no.: 952091
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	75 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 0,4 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL, CSA
Contacto FM	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	60 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC (U_C )	75 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	100 V
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 0,4 kV
Nivel de protección con 5 kA (U_P )	≤ 0,35 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Características (U_T )	90 V / 5 s – soportado
Tensión TOV (U_T) – Características (U_T )	115 V / 120 min. – fallo seguro
Márgen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² flexible / 25 mm²rígido
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA
Contacto FM	contacto conmutado
Potencia de conmutación en AC	250 V / 0,5 A
Potencia de conmutación en DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	--------------------
– Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
– Nivel de protección (U_P )	≤ 0,5 kV

Product 952091 was added to Notepad.

Go to Notepad

Product 952091 was added to the cart.

Go to Web-Shop

Part No. 952092 DG S 150 FM

GTIN 4013364109865, Customs tariff No. (EU): 85363030, Gross weight: 123.50 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

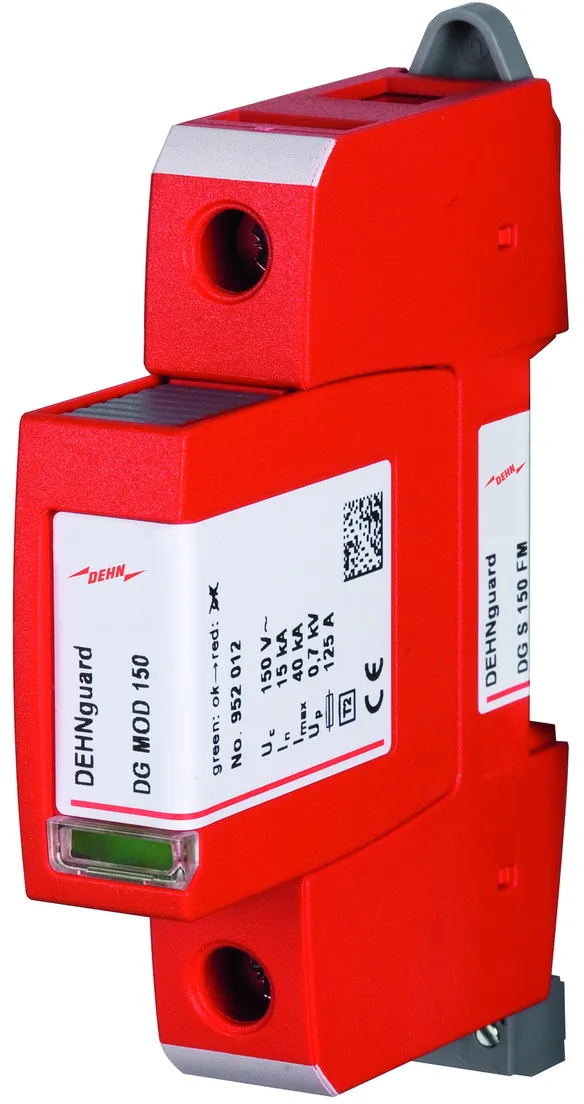

Descargador de sobretensiones DEHNguard S 150 FM
Descargador de sobretensiones, 1 polo, modular, enchufable
Ancho 1 mód., indicación de fallo
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 150 V ac/60 V dc
Nivel de protección: <= 0,7 kV
Corriente nominal de descarga: 15 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 150 FM
art. no.: 952092
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 0,7 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL, CSA
Contacto FM	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	120 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	200 V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 0,7 kV
Nivel de protección con 5 kA (U_P )	≤ 0,55 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Características (U_T )	175 V / 5 s – soportado
Tensión TOV (U_T) – Características (U_T )	230 V / 120 min. – fallo seguro
Márgen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² flexible / 25 mm²rígido
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA
Contacto FM	contacto conmutado
Potencia de conmutación en AC	250 V / 0,5 A
Potencia de conmutación en DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible

Product 952092 was added to Notepad.

Go to Notepad

Product 952092 was added to the cart.

Go to Web-Shop

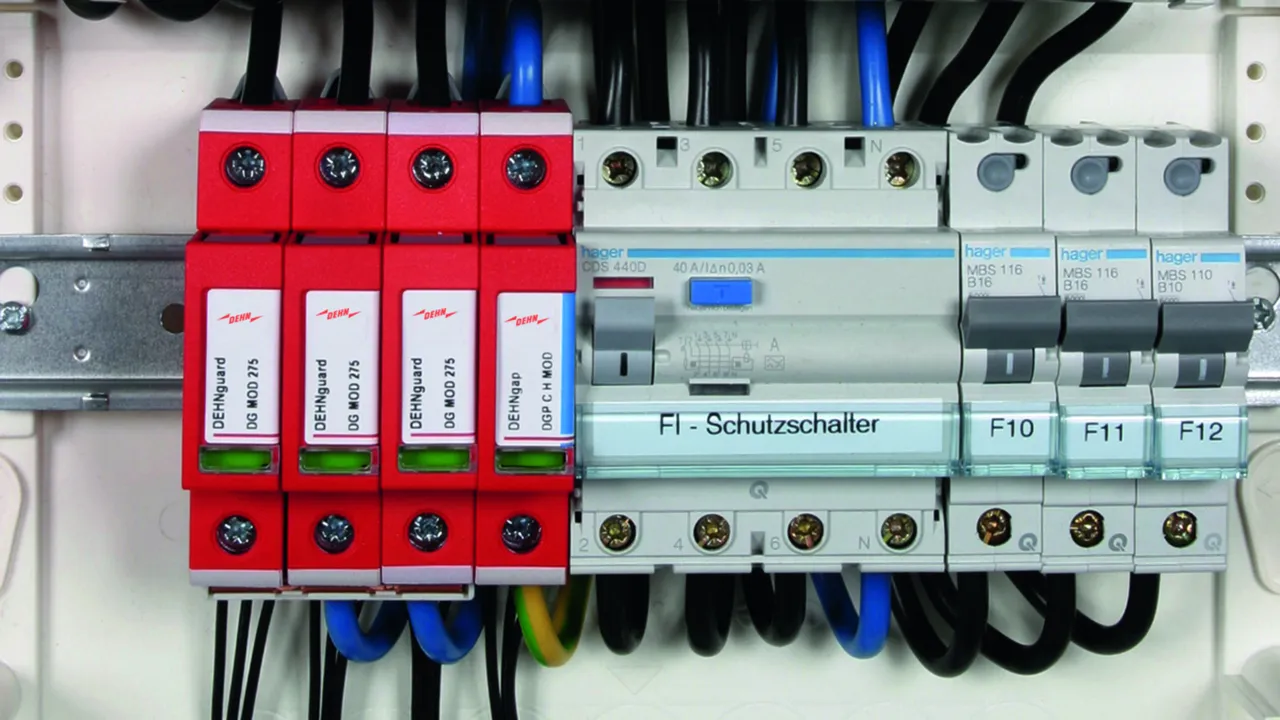

Part No. 952090 DG S 275 FM

GTIN 4013364108509, Customs tariff No. (EU): 85363030, Gross weight: 133.00 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard S 275 FM
Descargador de sobretensiones, 1 polo, modular, enchufable
Ancho 1 mód., indicación de fallo
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac/350 V dc
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 275 FM
art. no.: 952090
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL, CSA
Contacto FM	contacto conmutado


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	230 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	350 V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Nivel de protección con 5 kA (U_P )	≤ 1 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Características (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Características (U_T )	440 V / 120 min. – fallo seguro
Márgen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² flexible / 25 mm²rígido
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA
Contacto FM	contacto conmutado
Potencia de conmutación en AC	250 V / 0,5 A
Potencia de conmutación en DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²flexible / rígido
Aplicación de descargador a 16,7 Hz - Sistemas de alimentación de ferrocarril
– Tensión de prueba de CA (U_C )	275 V
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz

Product 952090 was added to Notepad.

Go to Notepad

Product 952090 was added to the cart.

Go to Web-Shop

Part No. 952093 DG S 320 FM

GTIN 4013364109889, Customs tariff No. (EU): 85363030, Gross weight: 147.70 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard S 320 FM
Descargador de sobretensiones, 1 polo, modular, enchufable
Ancho 1 mód., indicación de fallo
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 320 V ac/420 V dc
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 320 FM
art. no.: 952093
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	320 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL, CSA
Contacto FM	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	230 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC (U_C )	320 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	420 V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Nivel de protección con 5 kA (U_P )	≤ 1,2 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Características (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Características (U_T )	440 V / 120 min. – fallo seguro
Márgen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²flexible/ 25 mm²rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA
Contacto FM	contacto conmutado
Potencia de conmutación en AC	250 V / 0,5 A
Potencia de conmutación en DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible

Product 952093 was added to Notepad.

Go to Notepad

Product 952093 was added to the cart.

Go to Web-Shop

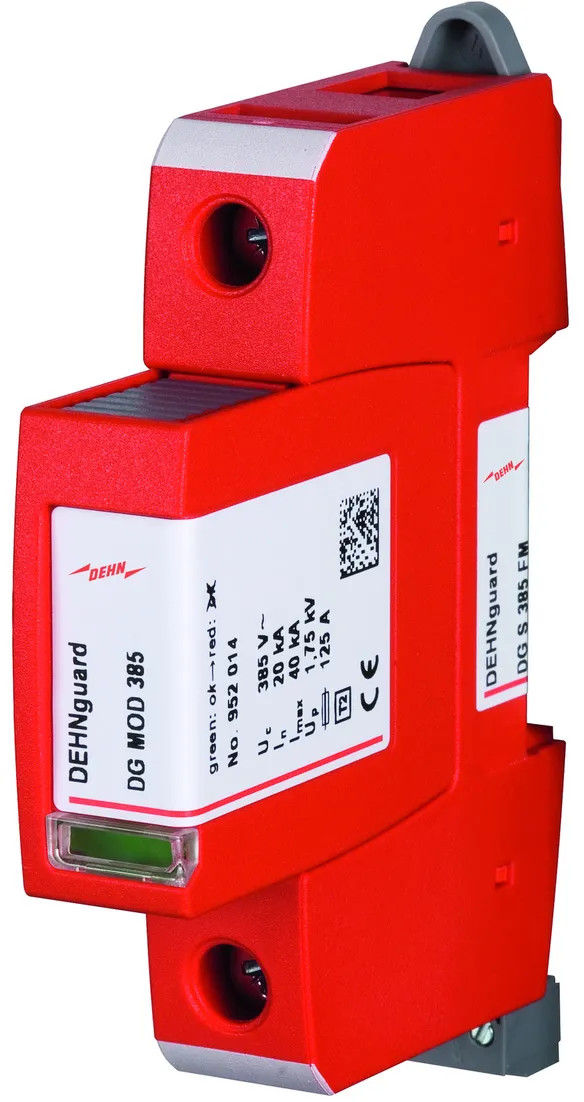

Part No. 952094 DG S 385 FM

GTIN 4013364108523, Customs tariff No. (EU): 85363030, Gross weight: 150.40 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard S 385 FM
Descargador de sobretensiones, 1 polo, modular, enchufable
Ancho 1 mód., indicación de fallo
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 385 V ac/500 V dc
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 385 FM
art. no.: 952094
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,75 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL, CSA
Contacto FM	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Typ 2 + Typ 3
Tensión nominal en AC (U_N )	230 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	500 V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,75 kV
Nivel de protección con 5 kA (U_P )	≤ 1,35 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Características (U_T )	385 V / 5 s – soportado
Tensión TOV (U_T) – Características (U_T )	440 V / 120 min. – fallo seguro
Márgen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rigido / flexible
Sección de conexión (máx.)	35 mm²flexible / 25 mm²rígido
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA
Contacto FM	contacto conmutado
Potencia de conmutación en AC	250 V / 0,5 A
Potencia de conmutación en DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm² hilo flexible / rígido

Product 952094 was added to Notepad.

Go to Notepad

Product 952094 was added to the cart.

Go to Web-Shop

Part No. 952095 DG S 440 FM

GTIN 4013364109902, Customs tariff No. (EU): 85363030, Gross weight: 150.70 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard S 440 FM
Descargador de sobretensiones, 1 polo, modular, enchufable
Ancho 1 mód., indicación de fallo
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 440 V ac/585 V dc
Nivel de protección: <= 2 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 440 FM
art. no.: 952095
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Máx. tensión permisible de servicio AC (U_C )	440 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 2 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL, CSA
Contacto FM	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	400 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC (U_C )	440 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	585 V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 2 kV
Nivel de protección con 5 kA (U_P )	≤ 1,7 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Características (U_T )	580 V / 5 s – soportado
Tensión TOV (U_T) – Características (U_T )	765 V / 120 min. – fallo seguro
Márgen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA
Contacto FM	contacto conmutado
Potencia de conmutación en AC	250 V / 0,5 A
Potencia de conmutación en DC	250 V / 0,1 A; 12 5 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible

Product 952095 was added to Notepad.

Go to Notepad

Product 952095 was added to the cart.

Go to Web-Shop

Part No. 952096 DG S 600 FM

GTIN 4013364109926, Customs tariff No. (EU): 85363030, Gross weight: 170.70 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

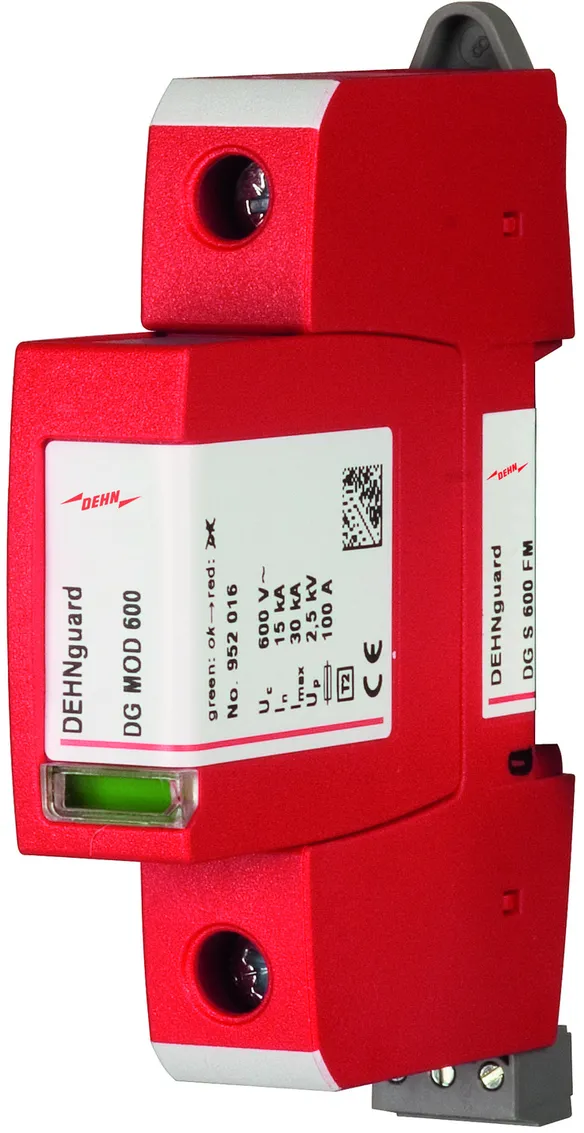

Descargador de sobretensiones DEHNguard S 600 FM
Descargador de sobretensiones, 1 polo, modular, enchufable
Ancho 1 mód., indicación de fallo
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 600 V ac/600 V dc
Nivel de protección: <= 2,5 kV
Corriente nominal de descarga: 15 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 600 FM
art. no.: 952096
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	600 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	30 kA
Nivel de protección (U_P )	≤ 2,5 kV
Máx. protección contra sobrecorrientes sector primario	100 A gG
Certificaciones	KEMA, VDE, UL, CSA
Contacto FM	contacto conmutado


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	480 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC (U_C )	600 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	600 V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	30 kA
Nivel de protección (U_P )	≤ 2,5 kV
Nivel de protección con 5 kA (U_P )	≤ 2 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	100 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Características (U_T )	700 V / 5 s – soportado
Tensión TOV (U_T) – Características (U_T )	915 V / 120 min. – fallo seguro
Márgen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² flexible / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA
Contacto FM	contacto conmutado
Potencia de conmutación en AC	250 V / 0,5 A
Potencia de conmutación en DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm² rígido / flexible
Aplicación de descargador a 16,7 Hz - Sistemas de alimentación de ferrocarril
– Tensión de prueba de CA (U_C )	600 V
– Tensión nominal AC (U_N )	480 V
– Frecuencia nominal AC (f_N )	16,7 Hz

Product 952096 was added to Notepad.

Go to Notepad

Product 952096 was added to the cart.

Go to Web-Shop

Part No. 952077 DG S WE 600

GTIN 4013364119680, Customs tariff No. (EU): 85363030, Gross weight: 147.40 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

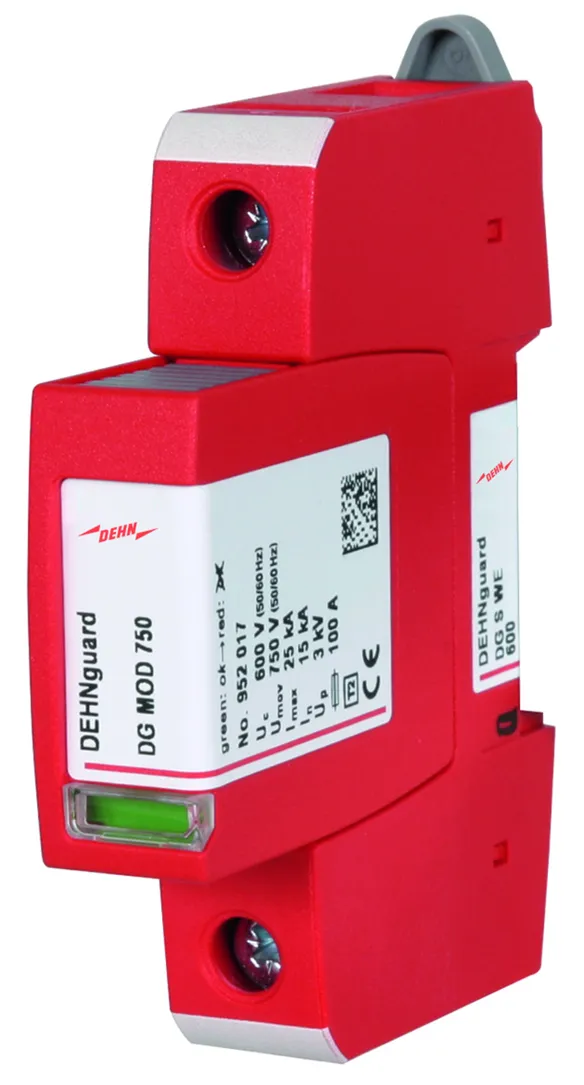

Descargador de sobretensiones DEHNguard S WE 600
Descargador de sobretensiones, 1 polo, modular, enchufable
ancho 1 mód., indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 600 V ac/600 V dc
Tensión asignada del varistor: 750 V ac
Nivel de protección: <= 3 kV
Corriente nominal de descarga: 15 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S WE 600
art. no.: 952077
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	600
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	25 kA
Nivel de protección (U_P )	≤ 3 kV
Máx. protección contra sobrecorrientes sector primario	100 A gG
Certificaciones	KEMA, UL, CSA,

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	480 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC (U_C )	600
Tensión nominal del varistor en AC (U_mov )	750 V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	25 kA
Nivel de protección (U_P )	≤ 3 kV
Nivel de protección con 5 kA (U_P )	≤ 2,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	100 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Características (U_T )	900 V / 5 s – soportado
Tensión TOV (U_T) – Características (U_T )	915 V / 120 min. – fallo seguro
Márgen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, UL, CSA,

Product 952077 was added to Notepad.

Go to Notepad

Product 952077 was added to the cart.

Go to Web-Shop

Part No. 952097 DG S WE 600 FM

GTIN 4013364119697, Customs tariff No. (EU): 85363030, Gross weight: 150.50 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

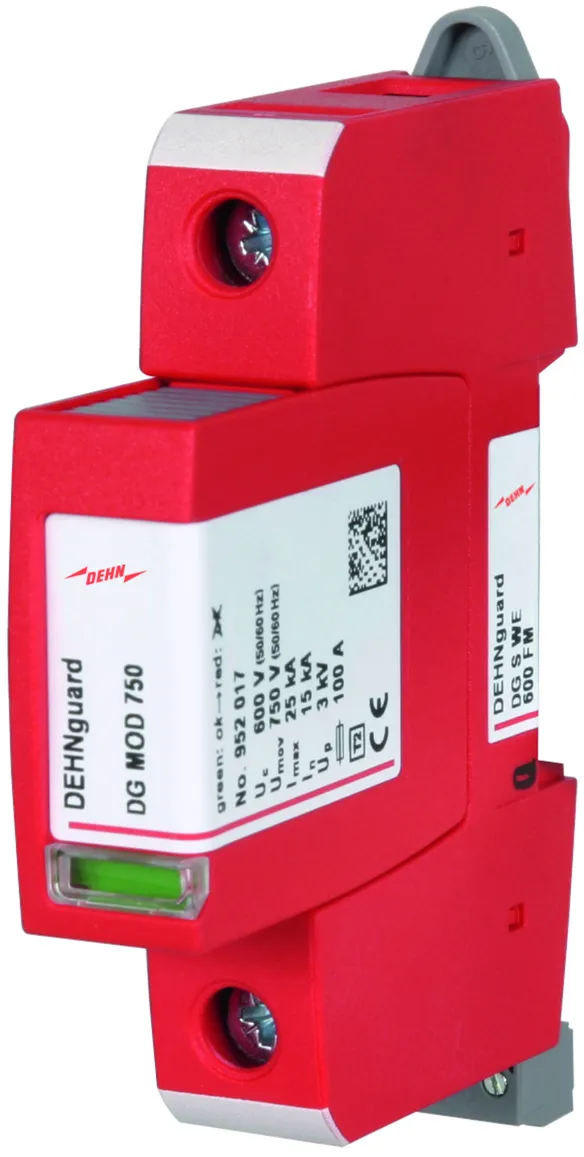

Descargador de sobretensiones DEHNguard S WE 600 FM
Descargador de sobretensiones, 1 polo, modular, enchufable
ancho 1 mód., indicación de fallo
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 600 V ac/600 V dc
Tensión asignada del varistor: 750 V ac
Nivel de protección: <= 3 kV
Corriente nominal de descarga: 15 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S WE 600 FM
art. no.: 952097
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	600
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	25 kA
Nivel de protección (U_P )	≤ 3 kV
Máx. protección contra sobrecorrientes sector primario	100 A gG
Certificaciones	KEMA, UL, CSA,
Contacto FM	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	480 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC (U_C )	600
Tensión nominal del varistor en AC (U_mov )	750 V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	25 kA
Nivel de protección (U_P )	≤ 3 kV
Nivel de protección con 5 kA (U_P )	≤ 2,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	100 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Características (U_T )	900 V / 5 s – soportado
Tensión TOV (U_T) – Características (U_T )	915 V / 120 min. – fallo seguro
Márgen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, UL, CSA,
Contacto FM	contacto conmutado
Potencia de conmutación en AC	250 V / 0,5 A
Potencia de conmutación en DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm² rígido / flexible

Product 952097 was added to Notepad.

Go to Notepad

Product 952097 was added to the cart.

Go to Web-Shop

DEHNguard S

DEHNguard S ...

Part No. 952078 DG S 48

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952078.wspak

You are not authorized to download DEHN.952078.edz

Product 952078 was added to Notepad.

Product 952078 was added to the cart.

Part No. 952071 DG S 75

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952071.wspak

You are not authorized to download DEHN.952071.edz

Product 952071 was added to Notepad.

Product 952071 was added to the cart.

Part No. 952072 DG S 150

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952072.wspak

You are not authorized to download DEHN.952072.edz

Product 952072 was added to Notepad.

Product 952072 was added to the cart.

Part No. 952070 DG S 275

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952070.wspak

You are not authorized to download 952070_eplan.zip

Product 952070 was added to Notepad.

Product 952070 was added to the cart.

Part No. 952073 DG S 320

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952073.wspak

You are not authorized to download DEHN.952073.edz

Product 952073 was added to Notepad.

Product 952073 was added to the cart.

Part No. 952074 DG S 385

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952074.wspak

You are not authorized to download DEHN.952074.edz

Product 952074 was added to Notepad.

Product 952074 was added to the cart.

Part No. 952075 DG S 440

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952075.wspak

You are not authorized to download DEHN.952075.edz

Product 952075 was added to Notepad.

Product 952075 was added to the cart.

Part No. 952076 DG S 600

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952076.wspak

You are not authorized to download DEHN.952076.edz
