DEHNbloc

  • Vía de chispas de deslizamiento encapsulada
  • Tecnología de vías de chispas RADAX Flow con alta limitación de corrientes consecutivas
  • Coordinación energética con la familia de productos Red/Line
  • Gracias a la elevada resistencia de aislamiento, también es posible su instalación por delante del contador
  • Conexión multifuncional para conductores y barras de sujeción
  • Ejecución unipolar y tripolar (Dependiendo de la forma de red hasta 100 kA de corriente de impulso de rayo)
  • Ejecución disponible en formato unipolar

DEHNbloc H

Descargador modular unipolar de corriente de rayo con alta capacidad de derivación de corriente de rayo para su utilización en sistemas de 230/400 V.

1 Product

Part No. 961122 DBH M 1 255

GTIN 4013364118652, Customs tariff No. (EU): 85363090, Gross weight: 374.20 g, PU: 1.00 unidad(es)

Images

Additional information

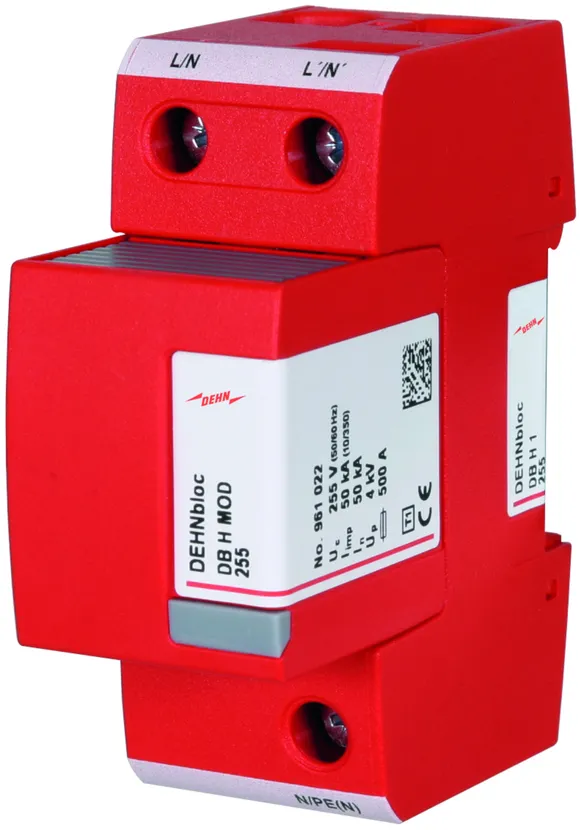

Descargador modular de corrientes de rayo DEHNbloc H M 1 255
Descargador modular de corrientes de rayo unipolar, enchufable, coordinado

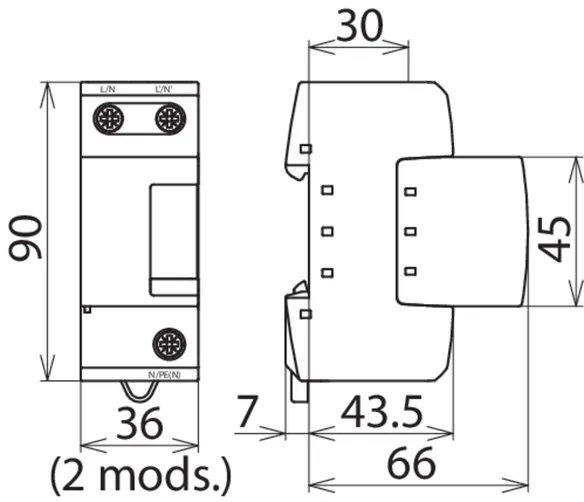

con alta limitación de corrientes consecutivas, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas RADAX Flow
para la limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V ac
Nivel de protección: <= 4 kV
Corriente de choque
de rayo (10/350): 50 kA
Capacidad de apagado
de la corriente consecutiva: hasta 100 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DBH M 1 255
art. no.: 961122
o equivalente

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

DSP según EN 61643-11 Tipo 1 + Clase I
Máxima tensión permisible de servicio AC (UC ) 255 V (50 / 60 Hz)
Corriente de impulso de rayo (10/350 µs) (Iimp ) 50 kA
Nivel de protección (UP ) ≤ 4 kV
Fusible previo máx. (L) hasta IK = 50 kAeff (tA ≤ 0,2 s) 500 A gG
Fusible previo máx. (L) hasta IK = 50 kAeff (tA ≤ 5 s) 315 A gG
