DEHNbloc Maxi 440 / 760

Descargador de corriente de rayo basado en vía de chispas
Muy alta capacidad de descarga de corrientes de rayo
Tecnología de vías de chispas Radax-Flow con alta limitación de corrientes consecutivas
Coordinado directamente con el descargador de sobretensiones DEHNguard
Indicación local de servicio mediante señal verde/roja en la ventanilla de inspección

Details

DEHNbloc Maxi 1 440 (FM)

Descargador de corriente de rayo, coordinado, unipolar para su utilización en sistemas de 400 / 690 V; en la versión FM con contacto de señalización a distancia para la monitorización del sistema (contacto libre de potencial).

2 Products

Part No. 961140 DBM 1 440

GTIN 4013364116269, Customs tariff No. (EU): 85363090, Gross weight: 592.00 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de corrientes de rayo coordinado DEHNbloc Maxi 1 440
Descargador unipolar de corrientes de rayo coordinado, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
Tecnología de vía de chispas RADAX Flow
para la limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 440 V ac
Nivel de protección: <= 2,5 kV
Corriente de choque
de rayo (10/350): 35 kA
Capacidad de apagado
de corrientes consecutivas: hasta 100 kAeff.
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DBM 1 440
art. no.: 961140
o equivalente

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio AC (U_C )	440 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	35 kA
Nivel de protección (U_P )	≤ 2,5 kV
Fusible previo máx. (L) hasta I_K = 50 kA_eff (t_A ≤ 0,2 s)	500 A gG
Fusible previo máx. (L) hasta I_K = 50 kA_eff (t_A ≤ 5 s)	250 A gG
Certificaciones	UL, CSA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Tensión nominal AC (U_N )	400 V
Máxima tensión permisible de servicio AC (U_C )	440 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	35 kA
Energía específica (W/R)	306,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) (I_n )	35 kA
Nivel de protección (U_P )	≤ 2,5 kV
Capacidad de apagado corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente consecutiva/Selectividad	sin disparo de fusible 32 A gG hasta 50 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máx. (L) hasta I_K = 50 kA_eff (t_A ≤ 0,2 s)	500 A gG
Fusible previo máx. (L) hasta I_K = 50 kA_eff (t_A ≤ 5 s)	250 A gG
Fusible previo máx. (L-L´)	125 A gG
Tensión TOV (U_T) – Características	760 V / 120 min. – soportado
Temperatura de servicio (conexión paralelo) (T_UP )	-40 °C ... +80 °C
Temperatura de servicio (conexión serie) (T_US )	-40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, L´, N/PEN) (mín.)	10 mm² rígido / flexible
Sección de conexión (L, N/PEN) (máx.)	50 mm² rígido / 35 mm² flexible
Sección de conexión (L') (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	UL, CSA
Datos técnicos adicionales:	Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff(probado por VDE)
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff(220 kA_pico)
– Fusible previo máx. (L) hasta I_K = 100 kA_eff (t_A ≤ 0.2 s)	500 A gG
– Fusible previo máx. (L) hasta I_K = 100 kA_eff (t_A ≤ 5 s)	250 A gG

Product 961140 was added to Notepad.

Go to Notepad

Product 961140 was added to the cart.

Go to Web-Shop

Part No. 961145 DBM 1 440 FM

GTIN 4013364116276, Customs tariff No. (EU): 85363090, Gross weight: 601.60 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

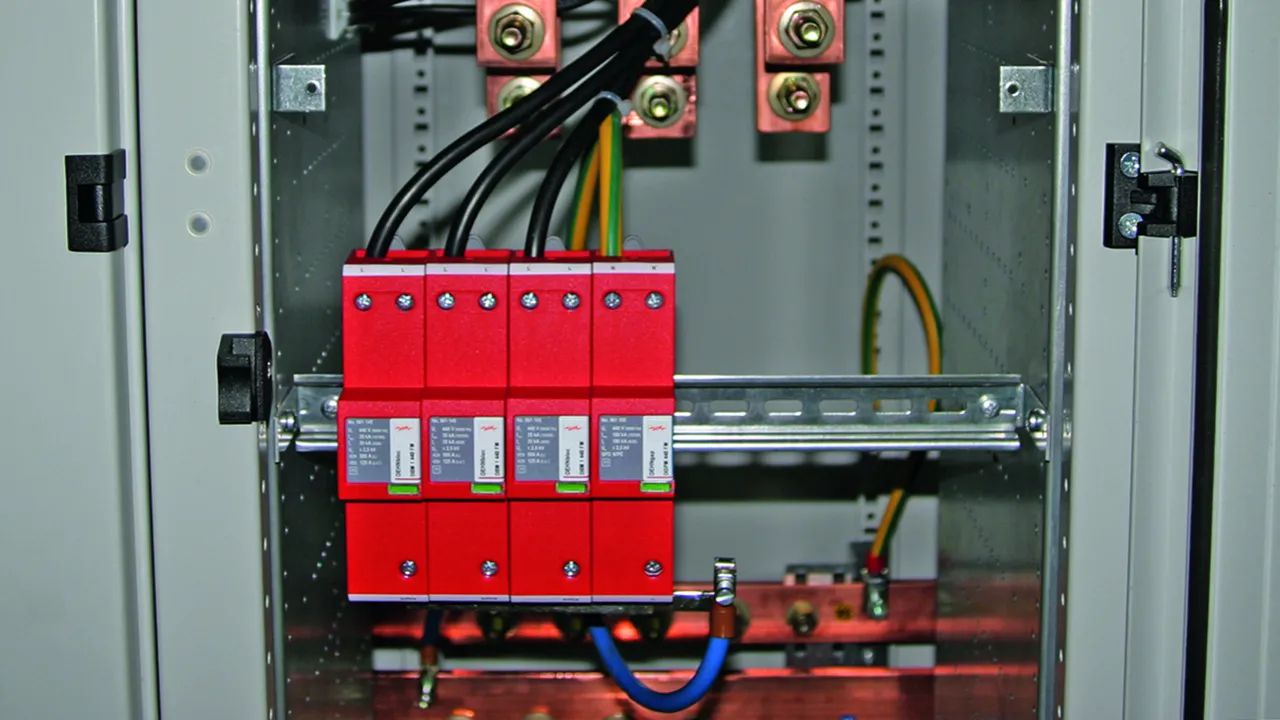

Descargador de corrientes de rayo coordinado DEHNbloc Maxi 1 440 FM
Descargador unipolar de corrientes de rayo coordinado, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
con contacto de señalización a distancia
Tecnología de vía de chispas RADAX Flow
para la limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 440 V ac
Nivel de protección: <= 2,5 kV
Corriente de choque
de rayo (10/350): 35 kA
Capacidad de apagado
de corrientes consecutivas: hasta 100 kAeff.
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DBM 1 440 FM
art. no.: 961145
o equivalente

Certificates

Wave breaker function

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio AC (U_C )	440 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	35 kA
Nivel de protección (U_P )	≤ 2,5 kV
Fusible previo máx. (L) hasta I_K = 50 kA_eff (t_A ≤ 0,2 s)	500 A gG
Fusible previo máx. (L) hasta I_K = 50 kA_eff (t_A ≤ 5 s)	250 A gG
Certificaciones	UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Tensión nominal AC (U_N )	400 V
Máxima tensión permisible de servicio AC (U_C )	440 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	35 kA
Energía específica (W/R)	306,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) (I_n )	35 kA
Nivel de protección (U_P )	≤ 2,5 kV
Capacidad de apagado corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente consecutiva/Selectividad	sin disparo de fusible 32 A gG hasta 50 kAeff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máx. (L) hasta I_K = 50 kA_eff (t_A ≤ 0,2 s)	500 A gG
Fusible previo máx. (L) hasta I_K = 50 kA_eff (t_A ≤ 5 s)	250 A gG
Fusible previo máx. (L-L´)	125 A gG
Tensión TOV (U_T) – Características	760 V / 120 min. – soportado
Temperatura de servicio (conexión paralelo) (T_UP )	-40 °C ... +80 °C
Temperatura de servicio (conexión serie) (T_US )	-40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, L´, N/PEN) (mín.)	10 mm² rígido / flexible
Sección de conexión (L, N/PEN) (máx.)	50 mm² rígido / 35 mm² flexible
Sección de conexión (L') (máx.)	35 mm²rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máx. (L) hasta I_K = 100 kA_eff (t_A ≤ 0.2 s)	500 A gG
– Fusible previo máx. (L) hasta I_K = 100 kA_eff (t_A ≤ 5 s)	250 A gG

Product 961145 was added to Notepad.

Go to Notepad

Product 961145 was added to the cart.

Go to Web-Shop

DEHNbloc Maxi 1 760 FM

Descargador de corriente de rayo, coordinado, unipolar, para su utilización en sistemas de 690 V; con contacto de señalización a distancia para dispsoitivos de vigilancia (contacto conmutado libre de potencial).

1 Product

Part No. 961175 DBM 1 760 FM

GTIN 4013364116283, Customs tariff No. (EU): 85363090, Gross weight: 589.80 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de corrientes de rayo coordinado DEHNbloc Maxi 1 760 FM
Descargador unipolar de corrientes de rayo coordinado, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
Tecnología de vía de chispas RADAX Flow
para la limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 760 V ac
Nivel de protección: <= 4 kV
Corriente de choque
de rayo (10/350): 25 kA
Capacidad de apagado
de corrientes consecutivas: hasta 25 kAeff.
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DBM 1 760 FM
art. no.: 961175
o equivalente

Certificates

Wave breaker function

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio AC (U_C )	760 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Fusible previo máx. (L) hasta I_K = 25 kA_eff (t_A ≤ 5 s)	250 A gG
Certificaciones	UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Tensión nominal AC (U_N )	690 V
Máxima tensión permisible de servicio AC (U_C )	760 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	25 kA
Energía específica (W/R)	156,25kJ/Ω
Corriente nominal de descarga (8/20 µs) (I_n )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Capacidad de apagado corriente consecutiva AC (I_fi )	25 kA_eff
Limitación de la corriente consecutiva/Selectividad	sin disparo de fusible 32 A gG hasta 50 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máx. (L) hasta I_K = 25 kA_eff (t_A ≤ 5 s)	250 A gG
Fusible previo máx. (L) para I_K > 25 kA_eff	100 A gG
Fusible previo máx. (L-L´)	125 A gG
Tensión TOV (U_T) – Características	1320 V / 120 min. – soportado
Temperatura de servicio (conexión paralelo) (T_UP )	-40 °C ... +80 °C
Temperatura de servicio (conexión serie) (T_US )	-40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L,L,9) (mín.)	10 mm² rígido / flexible
Sección de conexión (L, 9) (máx.)	50 mm² rigido / 35 mm² flexible
Sección de conexión (L') (máx.)	35 mm² rigido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
