Compensación de potencial en los sistemas soporte de cables para las zonas Ex 2/22

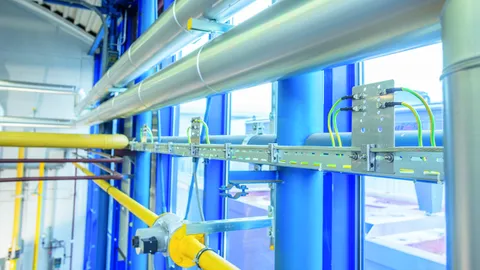

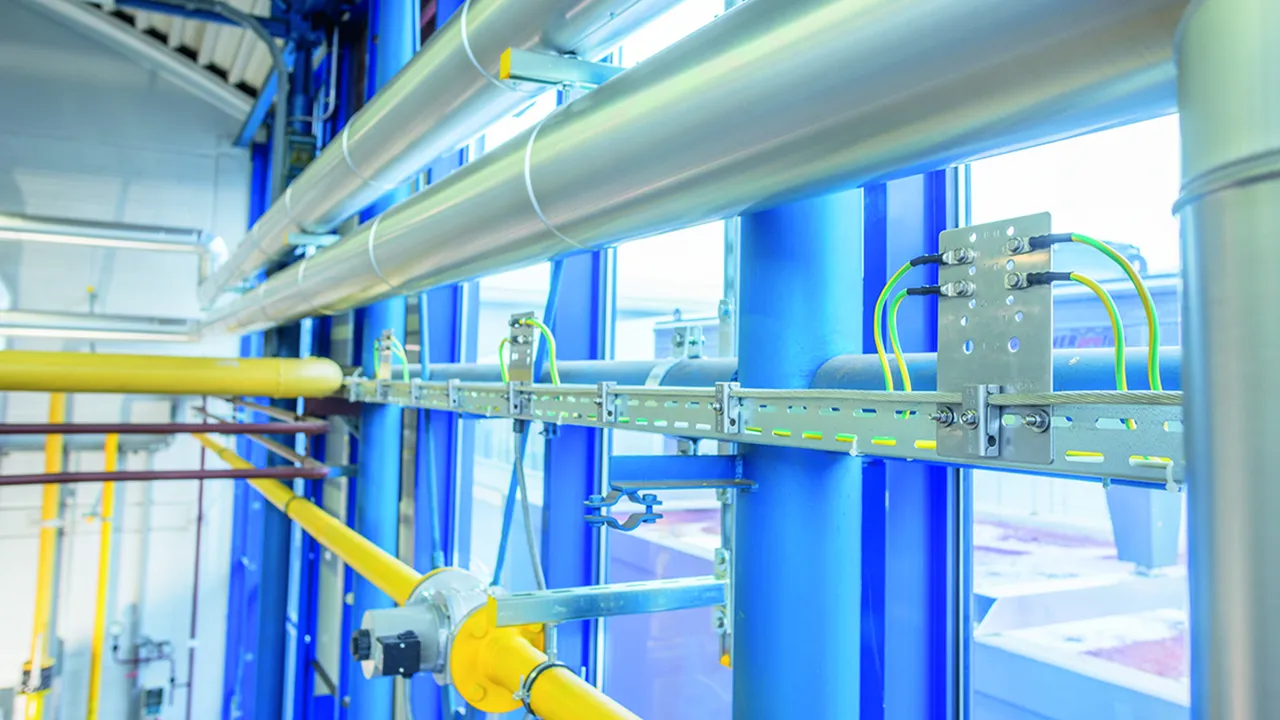

El sistema de compensación de potencial se monta a sistemas de soporte de cables y permite la integración de todas las partes conductoras de la instalación y equipos eléctricos en una compensación de potencial Ex a través de placas de compensación de potencial, bornas y un conductor anular cerrado de compensación de potencial. Así se asegura una conexión continua.

Further information

Similar topics

Borna de compensación de potencial para las bandejas de cables y placas de compensación de potencial

Borna de compensación de potencial (PAK) para las bandejas de cables

  • Conexión sólo con el conductor de anillo equipotencial (cable de cobre estañado)
  • Fijación a la bandeja de cables con orificios laterales o a la placa de compensación de potencial (PAP 1/PAP 2)
  • La borna de compensación de potencial se monta en pasos de aprox. 0,5 m

6 Products

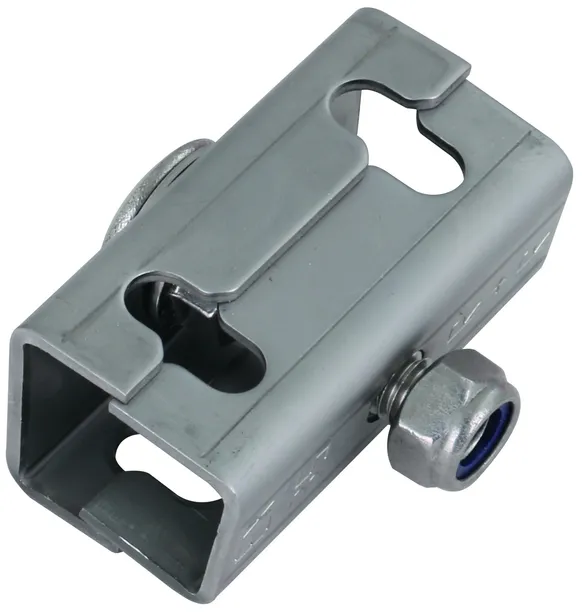

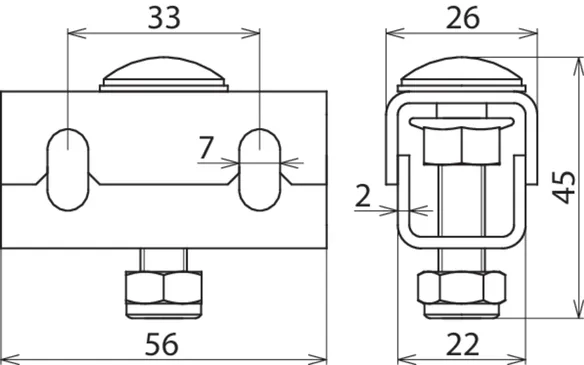

Part No. 306200 PAK 35 M8 EX KB ER

GTIN 4013364327368, Customs tariff No. (EU): 85359000, Gross weight: 113.40 g, PU: 50.00 unidad(es)

Images

Additional information

Borna de compensación de potencial para los sistemas de soportes de cables
Borna de compensación de potencial para tender
un conductor anular de compensación de potencial
para su fijación como borna singular a la bandeja de cables lateralmente perforada,
canaleta de cables o bandeja de cables a gran distancia
o bandeja de cables a gran distancia con perforaciones
así como para su fijación a la placa PA PAP1-EX-KB-ER
o PAP2-EX-KB-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 35 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 35 M8 EX KB ER
art. no.: 306200
o equivalente

Certificates



Technical data

Material INOX
Conexión con PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial 35 mm², Cu /gal Sn
Tornillo M8 x 40 mm
Material del tornillo/de la tuerca INOX
Material no. 1.4301
Zona X 2/22
Corriente de cortocircuito AC (50 Hz / 5 s) 1,5 kA
Corriente de cortocircuito DC (5 s) 250 A

Product 306200 was added to Notepad.

Go to Notepad

Product 306200 was added to the cart.

Go to Web-Shop

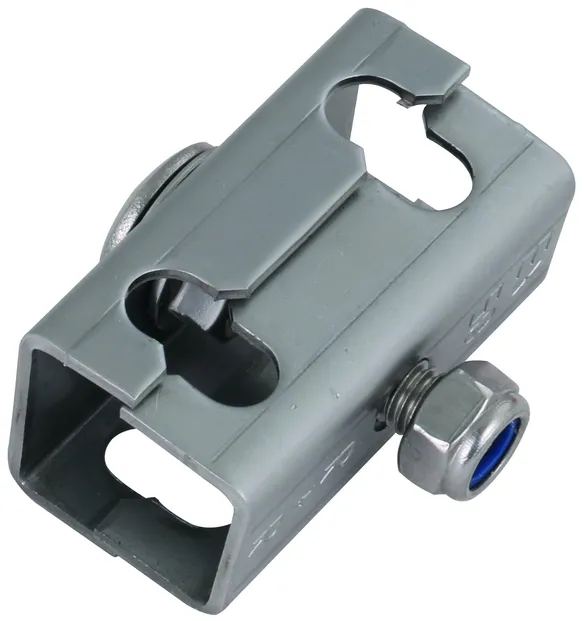

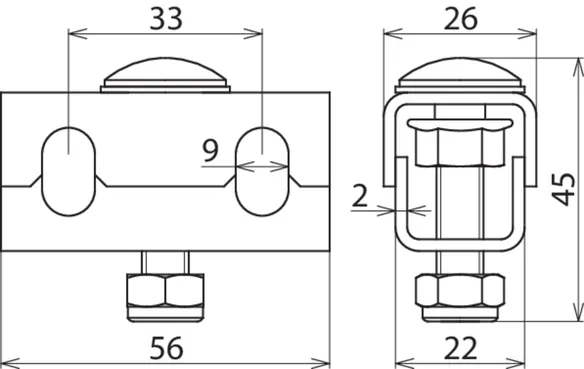

Part No. 306201 PAK 50 M8 EX KB ER

GTIN 4013364327375, Customs tariff No. (EU): 85359000, Gross weight: 128.80 g, PU: 50.00 unidad(es)

Images

Additional information

Borna de compensación de potencial para los sistemas soporte de cables
Borna de compensación de potencial para colocar un
conductor anular de compensación de potencial para su fijación
como borna singular a la bandeja de cables con huecos laterales,
ranura de cables o bandeja de cables a gran distancia con perforaciones
así como para su fijación a la plancha de compensación de potencial
PAP1-EX-KB-ER o PAP2-EX-KB-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 50 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 50 M8 EX KB ER
art. no.: 306201
o equivalente

Certificates



Technical data

Material INOX
Conexión con PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial 50 mm², Cu /gal Sn
Tornillo M8 x 40 mm
Material del tornillo/de la tuerca INOX
Material no. 1.4301
Zona X 2/22

Product 306201 was added to Notepad.

Go to Notepad

Product 306201 was added to the cart.

Go to Web-Shop

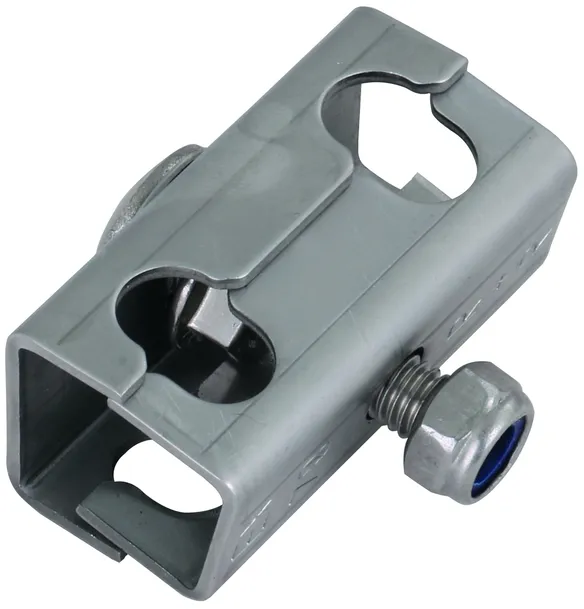

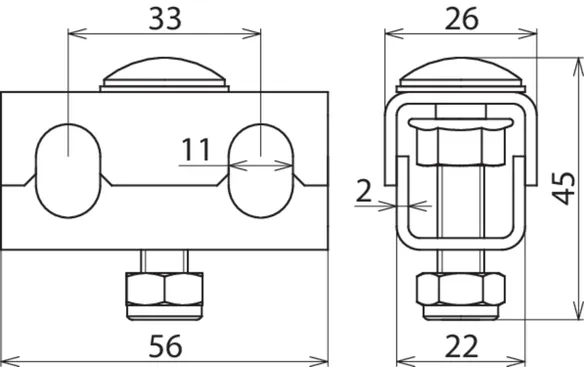

Part No. 306202 PAK 70 M8 EX KB ER

GTIN 4013364327351, Customs tariff No. (EU): 85359000, Gross weight: 110.00 g, PU: 50.00 unidad(es)

Images

Additional information

Borna de compensación de potencial para los sistemas soporte de cables
Borna de compensación de potencial para colocar un
conductor anular equipotencial para su fijación
como borna singular a la bandeja de cables con huecos laterales,
ranura de cables o bandeja de cables a gran distancia con perforaciones
así como para su fijación a la placa de compensación de potencial
PAP1-EX-KB-ER o PAP2-EX-KB-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 70 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 70 M8 EX KB ER
art. no.: 306202
o equivalente

Certificates



Technical data

Material INOX
Conexión con PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial 70 mm², Cu /gal Sn
Tornillo M8 x 40 mm
Material del tornillo/de la tuerca INOX
Material no. 1.4301
Zona X 2/22
Corriente de cortocircuito AC (50 Hz / 5 s) 1,5 kA
Corriente de cortocircuito DC (5 s) 250 A

Product 306202 was added to Notepad.

Go to Notepad

Product 306202 was added to the cart.

Go to Web-Shop

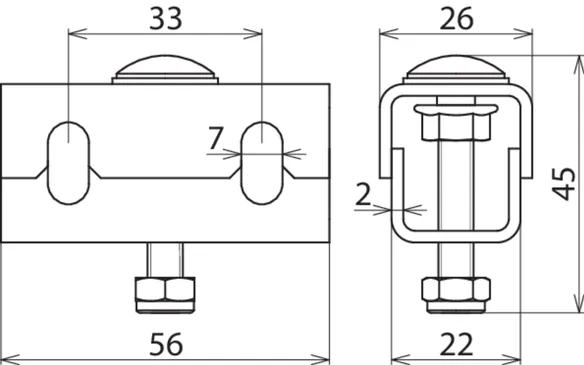

Part No. 306204 PAK 35 M6 EX KB ER

GTIN 4013364336766, Customs tariff No. (EU): 85359000, Gross weight: 98.20 g, PU: 50.00 unidad(es)

Images

Additional information

Borna de compensación de potencial para los sistemas soporte de cables
Borna de compensación de potencial para colocar un
conductor anular de compensación de potencial para su fijación
como borna singular a la bandeja de cables con huecos laterales,
ranura de cables o bandeja de cables a gran distancia con perforaciones
así como para su fijación a la placa de compensación de potencial
PAP1-EX-KB-ER o PAP2-EX-KB-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 35 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 35 M6 EX KB ER
art. no.: 306204
o equivalente

Certificates



Technical data

Material INOX
Conexión con PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial 35 mm², Cu /gal Sn
Tornillo M6 x 35 mm
Material del tornillo/de la tuerca INOX
Material no. 1.4301
Zona X 2/22

Product 306204 was added to Notepad.

Go to Notepad

Product 306204 was added to the cart.

Go to Web-Shop

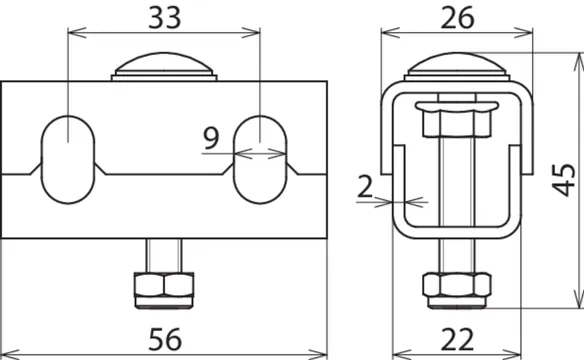

Part No. 306205 PAK 50 M6 EX KB ER

GTIN 4013364336773, Customs tariff No. (EU): 85359000, Gross weight: 95.60 g, PU: 50.00 unidad(es)

Images

Additional information

Borna de compensación de potencial para los sistemas soporte de cables
Borna de compensación de potencial para colocar un
conductor anular de compensación de potencial para su fijación
como borna singular a la bandeja de cables con huecos laterales,
ranura de cables o bandeja de cables a gran distancia con perforaciones
así como para su fijación a la placa de compensación de potencial
PAP1-EX-KB-ER o PAP2-EX-KB-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 50 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 50 M6 EX KB ER
art. no.: 306205
o equivalente

Certificates



Technical data

Material INOX
Conexión con PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial 50 mm², Cu /gal Sn
Tornillo M6 x 35 mm
Material del tornillo/de la tuerca INOX
Material no. 1.4301
Zona X 2/22

Product 306205 was added to Notepad.

Go to Notepad

Product 306205 was added to the cart.

Go to Web-Shop

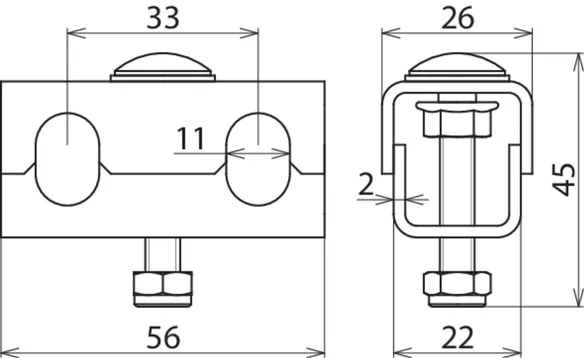

Part No. 306206 PAK 70 M6 EX KB ER

GTIN 4013364336780, Customs tariff No. (EU): 85359000, Gross weight: 94.20 g, PU: 50.00 unidad(es)

Images

Additional information

Borna de compensación de potencial para los sistemas soporte de cables
Borna de compensación de potencial para colocar un
conductor anular de compensación de potencial para su fijación
como borna singular a la bandeja de cables con huecos laterales,
ranura de cables o bandeja de cables a gran distancia con perforaciones
así como para su fijación a la placa de compensación de potencial
PAP1-EX-KB-ER o PAP2-EX-KB-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 70 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 70 M6 EX KB ER
art. no.: 306206
o equivalente

Certificates



Technical data

Material INOX
Conexión con PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial 70 mm², Cu /gal Sn
Tornillo M6 x 35 mm
Material del tornillo/de la tuerca INOX
Material no. 1.4301
Zona X 2/22

Product 306206 was added to Notepad.

Go to Notepad

Product 306206 was added to the cart.

Go to Web-Shop

Borna de compensación de potencial para las bandejas enrejadas

Borna de compensación de potencial (PAK) para las bandejas de cables

  • Conexión sólo con el conductor anular de compensación de potencial de 35 mm2, Art.-No. 832 838 (cable de cobre estañado)
  • Fijación a la bandeja de cables con huecos laterales o a la placa de compensación de potencial (PAP 1/PAP 2)
  • La borna de compensación de potencial se monta en pasos de aprox. 0,5 m

1 Product

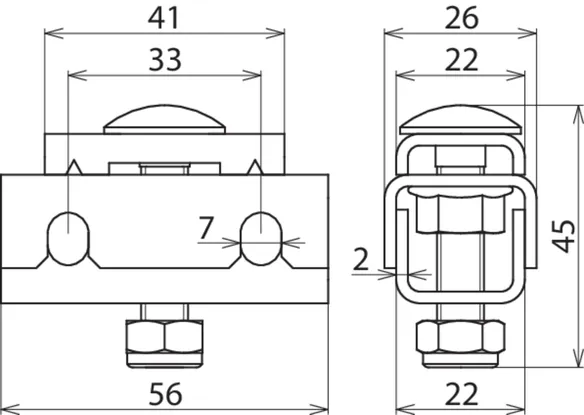

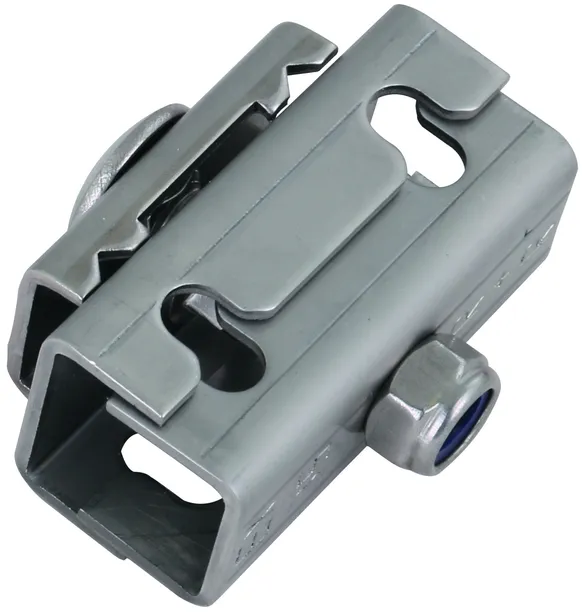

Part No. 306203 PAK 35 M8 EX GI ER

GTIN 4013364327382, Customs tariff No. (EU): 85359000, Gross weight: 128.80 g, PU: 50.00 unidad(es)

Images

Additional information

Borna de compensación de potencial para los sistemas soporte de cables
Borna de compensación de potencial para colocar
un conductor anular de compensación de potencial
para su fijación como borna singular al lado de la bandeja enrejada
así como para su fijación a la placa de compensación de potencial
PAP1-EX-GI-ER o PAP2-EX-GI-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 35 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 35 M8 EX GI ER
art. no.: 306203
o equivalente

Certificates



Technical data

Material INOX
Conexión con PAP 1 EX GI ER resp. PAP 2 EX GI ER o bandeja enrejada
Margen de apriete del conductor anular de compensación de potencial 35 mm², Cu/gal Sn
Tornillo M8 x 40 mm
Material del tornillo/de la tuerca INOX
Material no. 1.4301
Zona X 2/22
Corriente de cortocircuito AC (50 Hz / 5 s) 1,5 kA
Corriente de cortocircuito DC (5 s) 250 A

Product 306203 was added to Notepad.

Go to Notepad

Product 306203 was added to the cart.

Go to Web-Shop

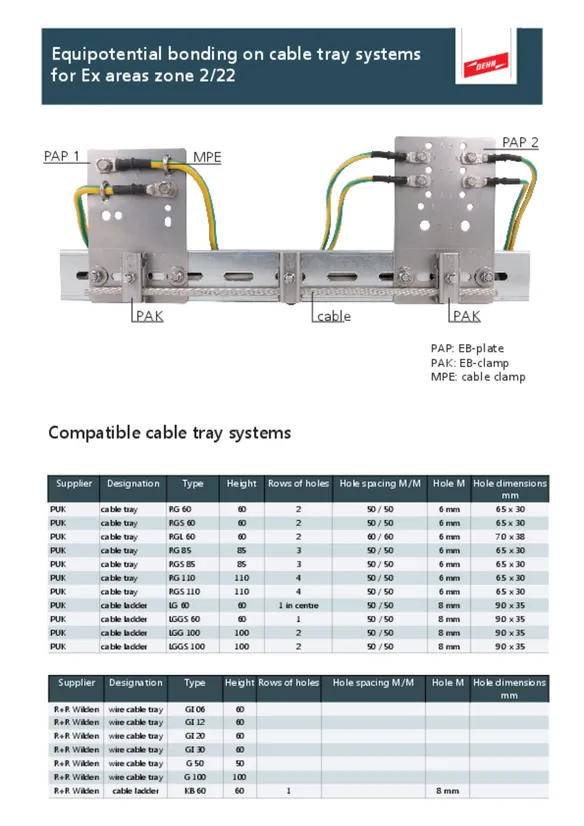

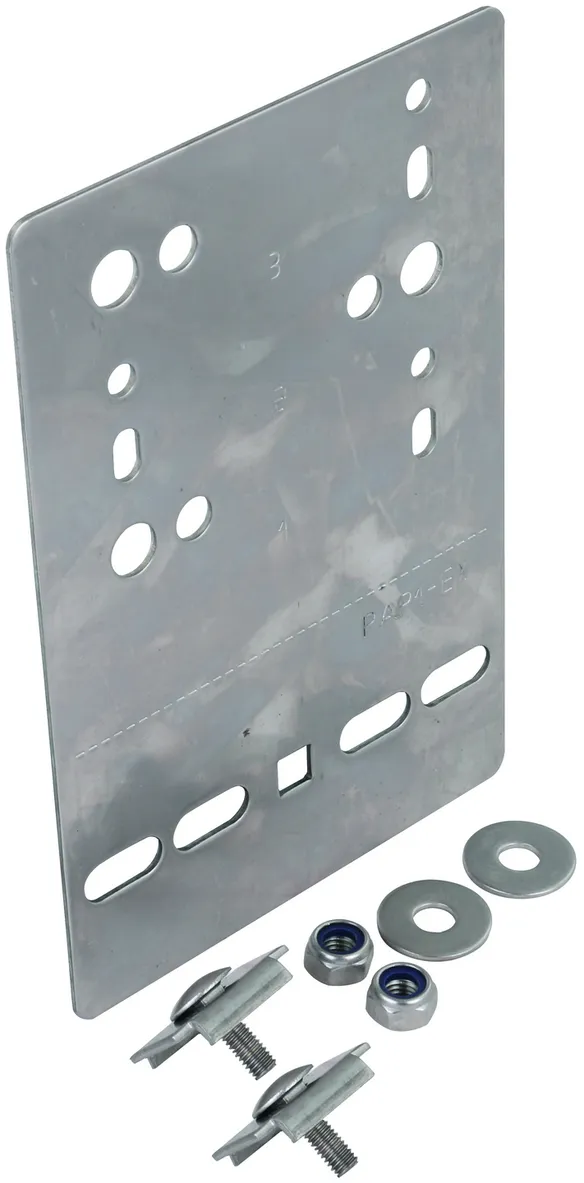

Placa de compensación de potencial para las bandejas de cables

Placa de compensación de potencial (PAP) para bandeja de cables

  • Soporte para borna PA (PAK) para el conductor de compensación de potencial en anillos de tierra (cable de cobre estañado)
  • Fijación a la bandeja de cables con huecos laterales

2 Products

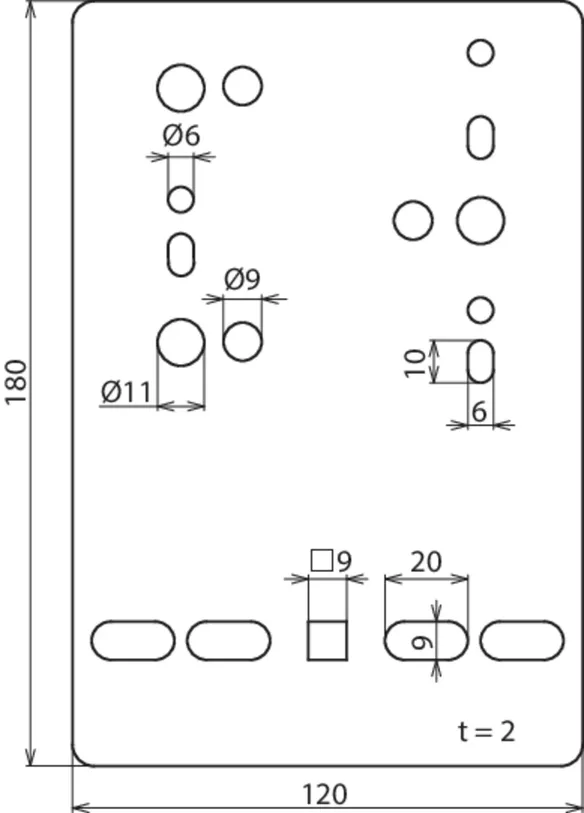

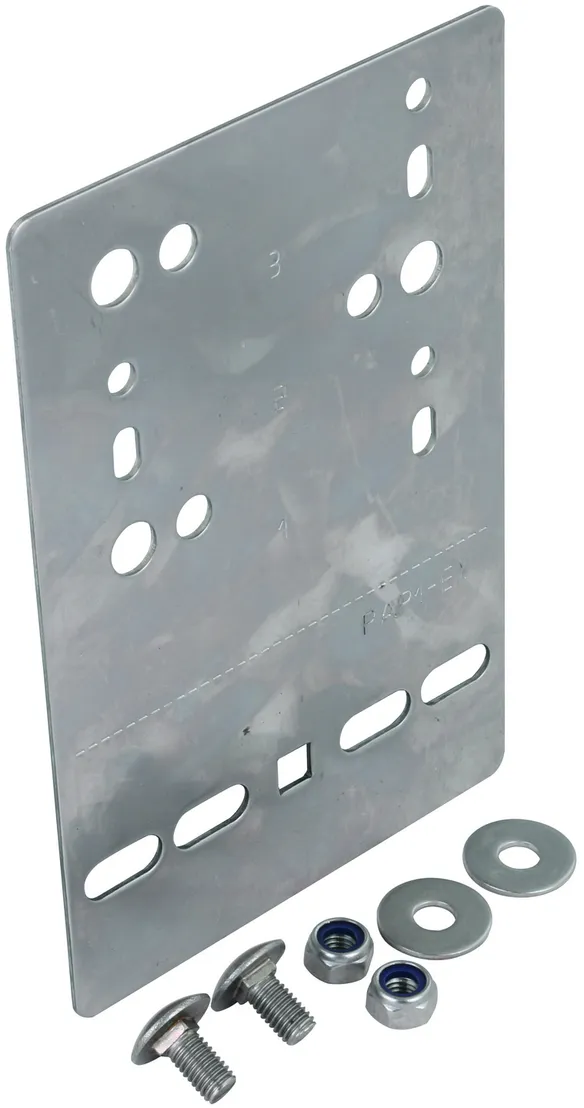

Part No. 306210 PAP 1 EX KB ER

GTIN 4013364327399, Customs tariff No. (EU): 85359000, Gross weight: 374.00 g, PU: 15.00 unidad(es)

Images

Additional information

Placa de compensación de potencial para los sistemas soporte de cables
Placa de compensación de potencial para la conexión
a la bandeja de cables con huecos laterales, la ranura de cables
o la bandeja de cables a gran distancia perforada
para soportar la borna de compensación de potencial para las bandejas de cables
Para su utilización en la zona Ex 2/22
Material: INOX
Taladros de conexión para conductores de compensación de potencial con terminal de cable: 3x Ø11 mm, 3x Ø9 mm, descarga de la tracción 3x borna de cable M6
Zona X: 2/22

Producto DEHN
Tipo: PAP 1 EX KB ER
art. no.: 306210
o equivalente

Certificates



Technical data

Material INOX
Dimensiones 120 x 180 mm
Taladros de conexión para conductores de compensación de potencial con terminal de cable 3x Ø11 mm, 3x Ø9 mm, descarga de la tracción 3x borna de cable M6
Conexiones para bornas de compensación de potencial PAK ... EX KB ER
Taladros de fijación para la bandeja de cable [4x] 9 x 20 / [1x] 9 x 9 mm
Zona X 2/22
Corriente de cortocircuito AC (50 Hz / 5 s) 1,5 kA
Corriente de cortocircuito DC (5 s) 250 A

Product 306210 was added to Notepad.

Go to Notepad

Product 306210 was added to the cart.

Go to Web-Shop

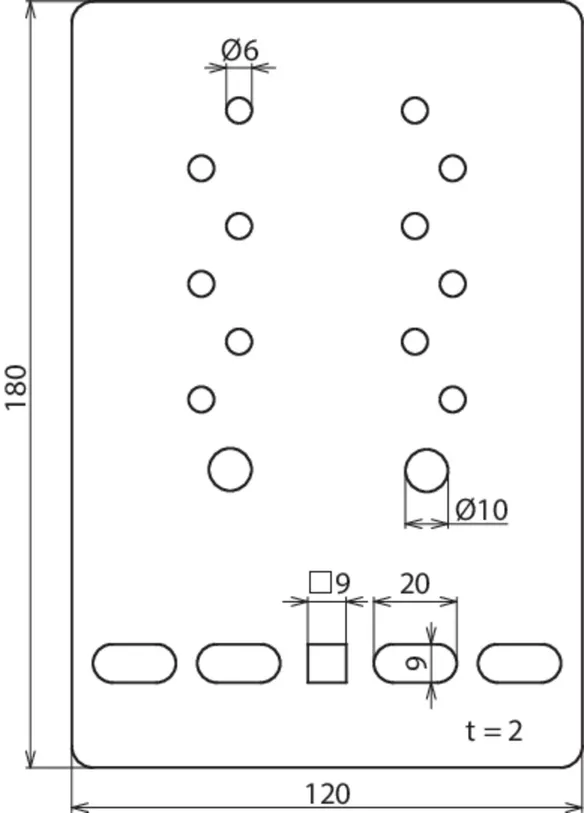

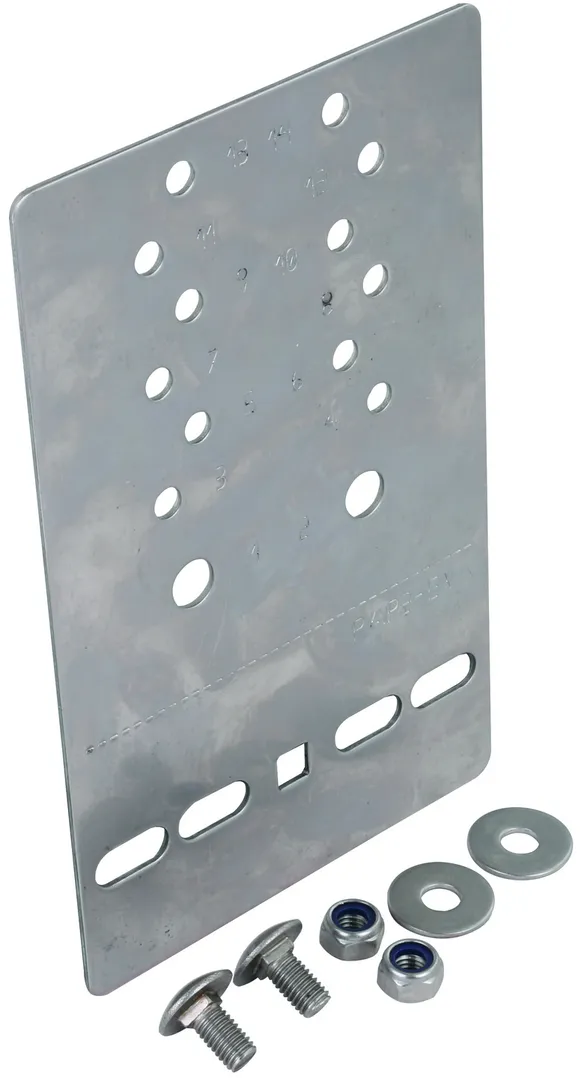

Part No. 306211 PAP 2 EX KB ER

GTIN 4013364327405, Customs tariff No. (EU): 85359000, Gross weight: 401.00 g, PU: 15.00 unidad(es)

Images

Additional information

Placa de compensación de potencial para los sistemas soporte de cables
Placa de compensación de potencial para la conexión
a la bandeja de cables con huecos laterales, la ranura de cables
o la bandeja de cables a gran distancia perforada
para soportar la borna de compensación de potencial para bandejas de cables
Para su utilización en la zona Ex 2/22
Material: INOX
Taladros de conexión para conductores de compensación de potencial con terminal de cable: 2x Ø11 mm, 12x Ø7 mm
Zona X: 2/22

Producto DEHN
Tipo: PAP 2 EX KB ER
art. no.: 306211
o equivalente

Certificates



Technical data

Material INOX
Dimensiones 120 x 195 mm
Taladros de conexión para conductores de compensación de potencial con terminal de cable 2x Ø11 mm, 12x Ø7 mm
Conexiones para bornas de compensación de potencial PAK ... EX KB ER
Taladros de fijación para la bandeja de cable [4x] 9 x 20 / [1x] 9 x 9 mm
Zona X 2/22
Corriente de cortocircuito AC (50 Hz / 5 s) 1,5 kA
Corriente de cortocircuito DC (5 s) 250 A

Product 306211 was added to Notepad.

Go to Notepad

Product 306211 was added to the cart.

Go to Web-Shop

Placa de compensación de potencial para las bandejas enrejadas

Placa de compensación de potencial (PAP) para bandeja enrejada

  • Soporte para borna PA (PAK) para el conductor de compensación de potencial en anillos de tierra (cable de cobre estañado)
  • Fijación a la bandeja enrejada

2 Products

Part No. 306212 PAP 1 EX GI ER

GTIN 4013364327412, Customs tariff No. (EU): 85359000, Gross weight: 384.00 g, PU: 15.00 unidad(es)

Images

Additional information

Placa de compensación de potencial para los sistemas soporte de cables
Placa de compensación de potencial para la conexión
a bandejas enrejadas y para soportar
la borna de compensación de potencial para las bandejas enrejadas
Para su utilización en la zona 2/22
Material: INOX
Taladros de conexión para conductores de compensación de potencial con terminal de cable: 3x Ø11 mm, 3x Ø9 mm, tracción compensada 3x abrazadera para cables M6
Zona X: 2/22

Producto DEHN
Tipo: PAP 1 EX GI ER
art. no.: 306212
o equivalente

Certificates



Technical data

Material INOX
Dimensiones 120 x 180 mm
Taladros de conexión para conductores de compensación de potencial con terminal de cable 3x Ø11 mm, 3x Ø9 mm, tracción compensada 3x abrazadera para cables M6
Conexiones para bornas de compensación de potencial PAK ... EX KB ER
Taladros de fijación para la bandeja enrejada bandeja enrejada [4x] 9 x 20 / [1x] 9 x 9 mm
Zona X 2/22
Corriente de cortocircuito AC (50 Hz / 5 s) 1,5 kA
Corriente de cortocircuito DC (5 s) 250 A

Product 306212 was added to Notepad.

Go to Notepad

Product 306212 was added to the cart.

Go to Web-Shop

Part No. 306213 PAP 2 EX GI ER

GTIN 4013364327429, Customs tariff No. (EU): 85359000, Gross weight: 391.50 g, PU: 15.00 unidad(es)

Images

Additional information

Placa de compensación de potencial para los sistemas soporte de cables
Placa de compensación de potencial para la conexión
a bandejas enrejadas y para soportar
la borna de compensación de potencial para las bandejas enrejadas
Para su utilización en la zona 2/22
Material: INOX
Taladros de conexión para conductores de compensación de potencial con terminal de cable: 2x Ø11 mm, 12x Ø7 mm
Zona X: 2/22

Producto DEHN
Tipo: PAP 2 EX GI ER
art. no.: 306213
o equivalente

Certificates



Technical data

Material INOX
Dimensiones 120 x 195 mm
Taladros de conexión para conductores de compensación de potencial con terminal de cable 2x Ø11 mm, 12x Ø7 mm
Conexiones para bornas de compensación de potencial PAK ... EX KB ER
Taladros de fijación para la bandeja enrejada [4x] 9 x 20 / [1x] 9 x 9 mm
Zona X 2/22
Corriente de cortocircuito AC (50 Hz / 5 s) 1,5 kA
Corriente de cortocircuito DC (5 s) 250 A

Product 306213 was added to Notepad.

Go to Notepad

Product 306213 was added to the cart.

Go to Web-Shop

Abrazaderas de compensación de potencial

Abrazadera de compensación de potencial (SBD 60 PAK 35)

  • Conexión solo con el conductor de compensación de potencial en anillos de tierra de 35 mm2, ref. 832 838 (Cable de cobre estañado)
  • Fijación a tubos redondos DN50 (60 mm)
  • La borna PA se monta en pasos de aprox. 0,5 m

1 Product

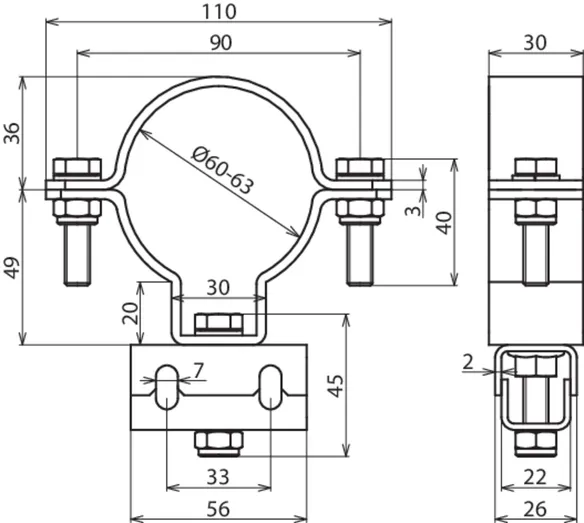

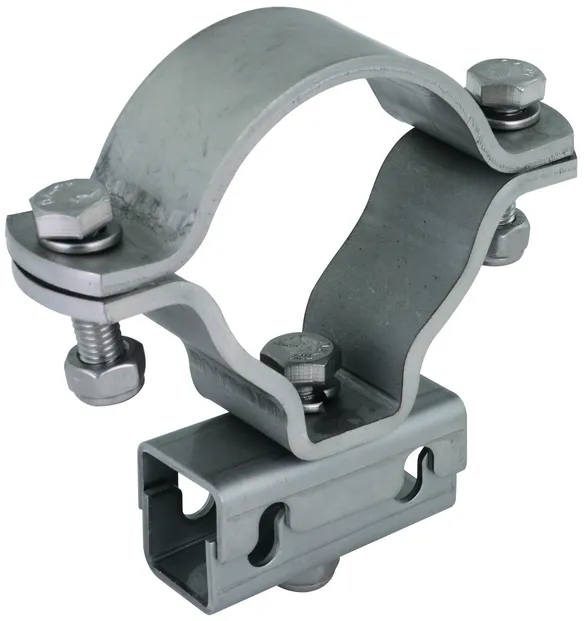

Part No. 306220 SBD 60 PAK 35 EX ER

GTIN 4013364327436, Customs tariff No. (EU): 85359000, Gross weight: 408.00 g, PU: 50.00 unidad(es)

Images

Additional information

Abrazadera de compensación de potencial para los sistemas soporte de cables
Abrazadera de compensación de potencial
Incl. borna para colocar un conductor anular de compensación de potencial
a tubos redondos DN50
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 35 mm², Cu/gal Sn
Zona X: 2/22

Producto DEHN
Tipo: SBD 60 PAK 35 EX ER
art. no.: 306220
o equivalente

Certificates



Technical data

Material INOX
Dimensiones Ø60 mm
Margen de apriete del conductor anular de compensación de potencial 35 mm², Cu /gal Sn
Zona X 2/22

Product 306220 was added to Notepad.

Go to Notepad

Product 306220 was added to the cart.

Go to Web-Shop

Sujetacables

Sujetacable para su utilización como descarga de la tracción al tender el cable de cobre hasta la placa de compensación de potencial PAP1 EX KB ER o PAP1 EX GI ER.

2 Products

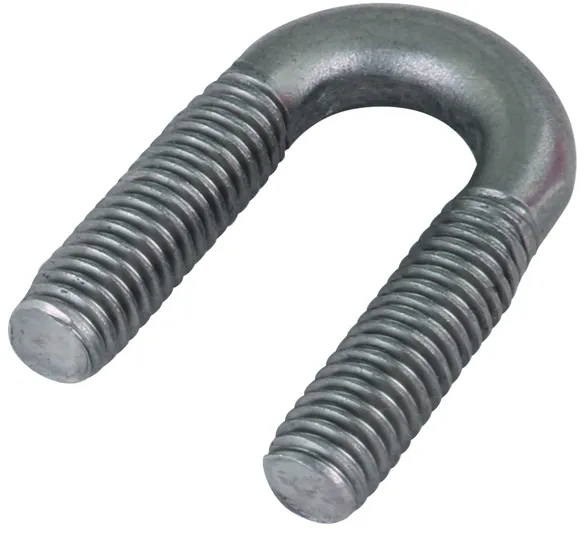

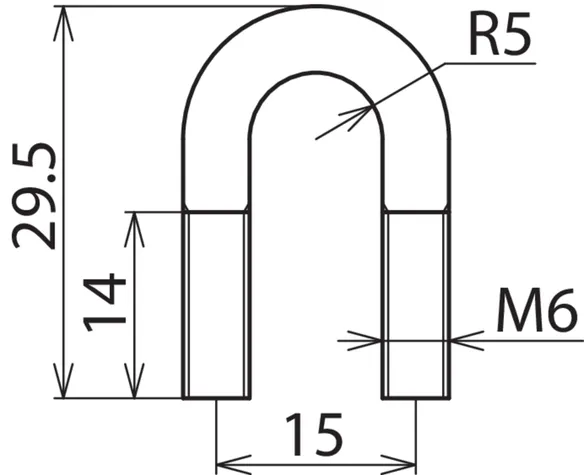

Part No. 306230 MPE S 35 ER

GTIN 4013364327443, Customs tariff No. (EU): 85359000, Gross weight: 10.60 g, PU: 10.00 unidad(es)

Images

Additional information

Sujetacables para los sistemas soporte de cables
Sujetacables para compensar la tracción
colocando cables de cobre a la placa
de compensación de potencial
PAP1-EX-KB-ER o PAP1-EX-GI-ER

Material: INOX
Margen de apriete del cable de cobre: 35 mm²
Zona X: 2/22

Producto DEHN
Tipo: MPE S 35 ER
art. no.: 306230
o equivalente

Certificates



Technical data

Material INOX
Conexión con PAP1 EX KB ER resp. PAP1 EX GI ER
Margen de apriete del cable de cobre 35 mm²
Zona X 2/22

Product 306230 was added to Notepad.

Go to Notepad

Product 306230 was added to the cart.

Go to Web-Shop

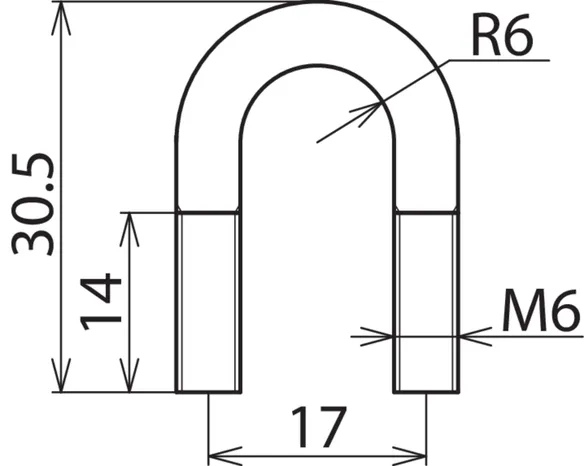

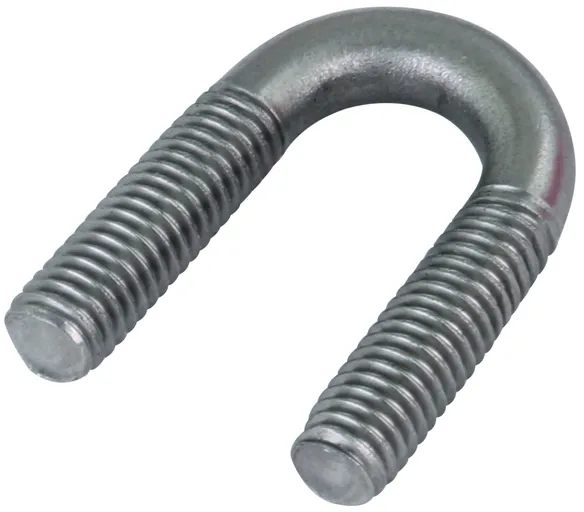

Part No. 306231 MPE S 50/70 ER

GTIN 4013364327450, Customs tariff No. (EU): 85359000, Gross weight: 12.40 g, PU: 10.00 unidad(es)

Images

Additional information

Sujetacables para los sistemas soporte de cables
Sujetacables para compensar la tracción
colocando cables de cobre a la placa
de compensación de potencial
PAP1-EX-KB-ER or resp. PAP1-EX-GI-ER
Material: INOX
Margen de apriete del cable de cobre: 50 resp. 70 mm²
Zona X: 2/22

Producto DEHN
Tipo: MPE S 50/70 ER
art. no.: 306231
o equivalente

Certificates



Technical data

Material INOX
Conexión con PAP1 EX KB ER resp. PAP1 EX GI ER
Margen de apriete del cable de cobre 50 resp. 70 mm²
Zona X 2/22

Product 306231 was added to Notepad.

Go to Notepad

Product 306231 was added to the cart.

Go to Web-Shop

Tuerca de seguridad

Tuerca de seguridad para sujetacables (MPE S 35 ER y MPE S 50/70 ER).

1 Product

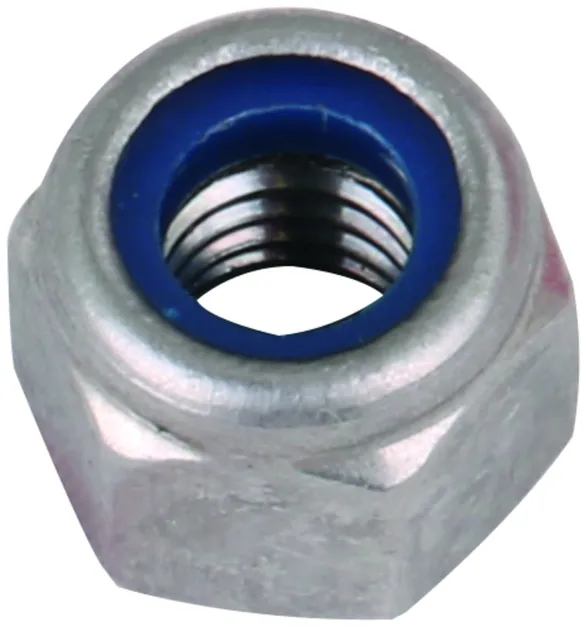

Part No. 306240 SM SS M6 ER

GTIN 4013364327467, Customs tariff No. (EU): 85359000, Gross weight: 2.25 g, PU: 20.00 unidad(es)

Images

Additional information

Tornillo M6 INOX
Seguro de tornillos M6 para su utilización
contra desenganche o aflojamiento
por vibraciones (autofijador)
para sujetacables MPE S 35 ER o resp. MPE S 50/70 ER
Material: INOX
Zona X: 2/22

Producto DEHN
Tipo: SM SS M6 ER
art. no.: 306240
o equivalente

Certificates



Technical data

Material INOX
Versión M6
Zona X 2/22

Product 306240 was added to Notepad.

Go to Notepad

Product 306240 was added to the cart.

Go to Web-Shop

Tuerca hexagonal

Tuerca para sujetacables (MPE S 35 ER y MPE S 50/70 ER).

1 Product

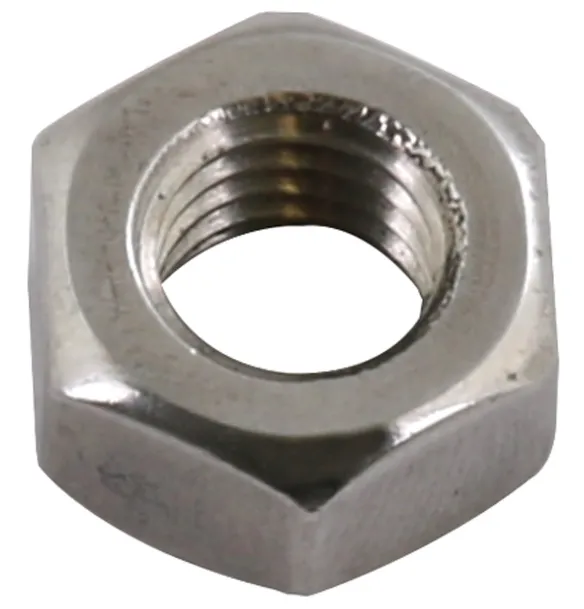

Part No. 505901 SKM M6 DIN 934 V2A

GTIN 4013364019355, Customs tariff No. (EU): 73181639, Gross weight: 2.10 g, PU: 20.00 unidad(es)

Images

Additional information

Tornillo M6 INOX
Seguro de tornillos M6 para su utilización
contra desenganche o aflojamiento
por vibraciones (autofijador)
para sujetacables MPE S 35 ER o resp. MPE S 50/70 ER
Material: INOX

Producto DEHN
Tipo: SKM M6 DIN 934 V2A
art. no.: 505901
o equivalente

Certificates



Technical data

Material INOX
Versión M6

Product 505901 was added to Notepad.

Go to Notepad

Product 505901 was added to the cart.

Go to Web-Shop

Arandela abierta

Arandela abierta para sujetacables (MPE S 35 ER y MPE S 50/70 ER).

1 Product

Part No. 524906 FR A6 V2A

GTIN 4013364004009, Customs tariff No. (EU): 73182100, Gross weight: 1.00 g, PU: 20.00 unidad(es)

Images

Additional information

Tornillo M6 INOX
Seguro de tornillos M6 para su utilización
contra desenganche o aflojamiento
por vibraciones (autofijador)
para sujetacables MPE S 35 ER o resp. MPE S 50/70 ER
Material: INOX

Producto DEHN
Tipo: FR A6 V2A
art. no.: 524906
o equivalente

Certificates



Technical data

Material INOX
Versión A6

Product 524906 was added to Notepad.

Go to Notepad

Product 524906 was added to the cart.

Go to Web-Shop
back to top
