EXFS L / EXFS KU

Para conexión indirecta/toma de tierra de partes de la instalación separadas por razones de servicio, en caso de perturbaciones causadas por el rayo
Ejecución para la compensación de potencial de protección contra rayos según DIN EN 62305 / VDE 0185 para zonas Ex (zona 2)
Carcasa de fundición de zinc resistente a la corrosión con cubierta de plástico y con conexión flexible de los conductores

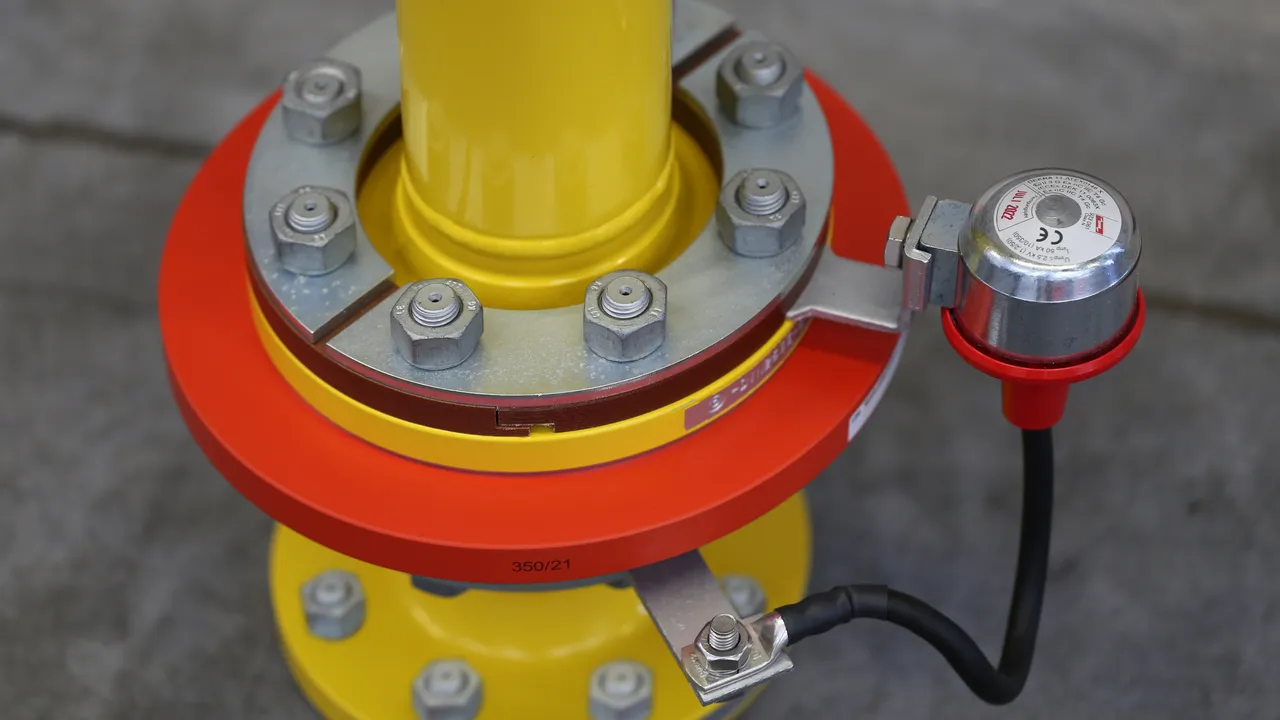

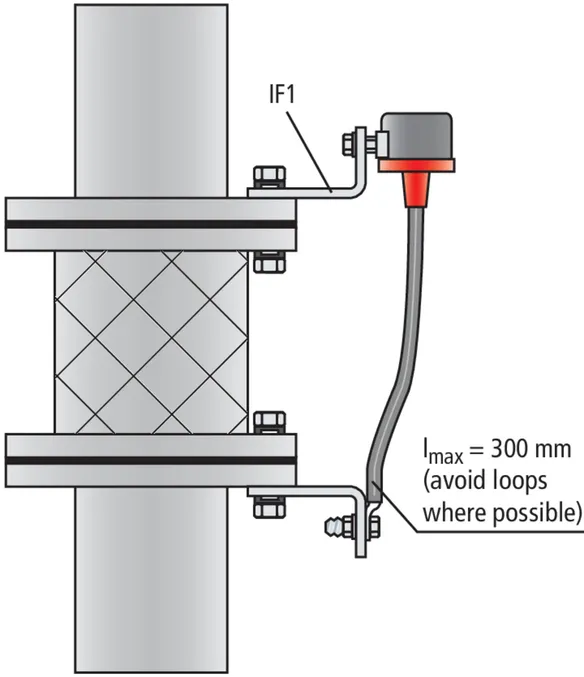

Para puentear piezas de aislamiento, bridas aislantes etc. en tramos de tuberías protegidos catódicamente contra la corrosión
Ejecución capaz de soportar elevadas cargas
Certificación de acuerdo con "Directiva ATEX" 2014/34/EU e IECEx

Details

EXFS L

Vía de chispas de separación Ex para montaje en superficie.

3 Products

Part No. 923060 EXFS L100

GTIN 4013364038899, Customs tariff No. (EU): 85369095, Gross weight: 805.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Vía de chispas de separación EX, EXFS L100
Vía de chispas de separación Ex, EXFS L100
para su utilización en zonas Ex
(zona 2) con cable de conexión flexible
certificado por ATEX (2014/34/EU)
para la equipotencialidad contra el rayo
según DIN VDE 0185-305-3
Corriente de choque de rayo (10/350): 50 kA
Clase de capacidad para derivar corrientes de rayo
según EN 50 164-3: N
Corriente nominal de descarga (8/20): 100 kA
100% Tensión de respuesta de choque de rayo:<= 2,5 kV
Tensión de respuesta AC (50 Hz): <= 1,2 kV
Longitud del cable: 100 mm
para medida de brida: 20 - 130 mm

Producto DEHN
Tipo: EXFS L100
art. no.: 923060
o equivalente

Certificates

Technical data

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Clase de protección	IP 54

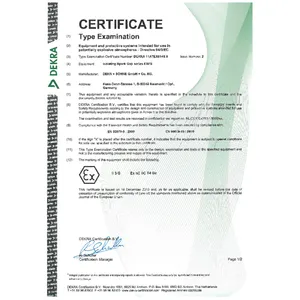

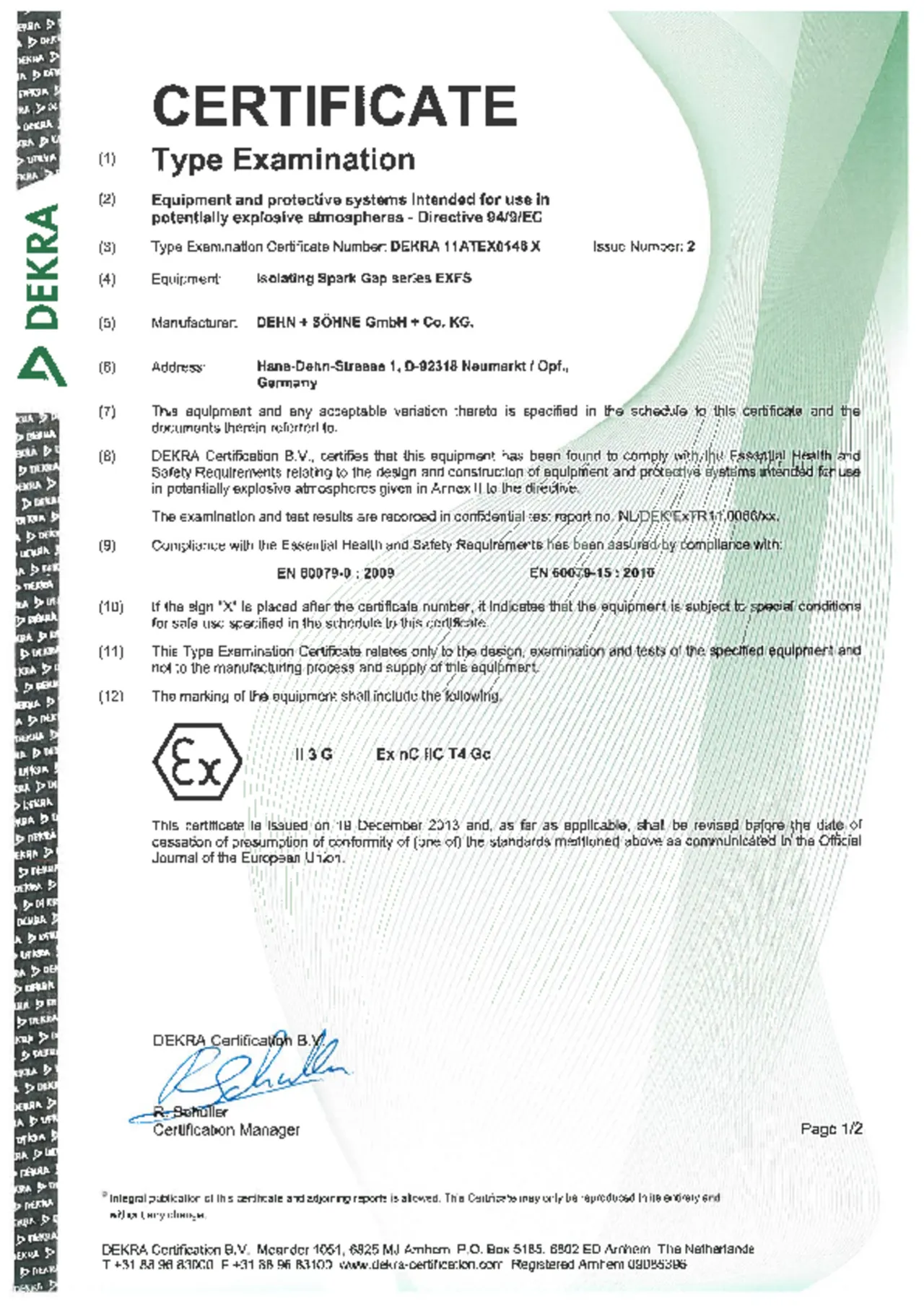

Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc

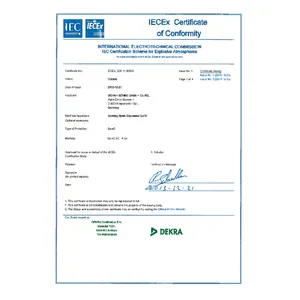

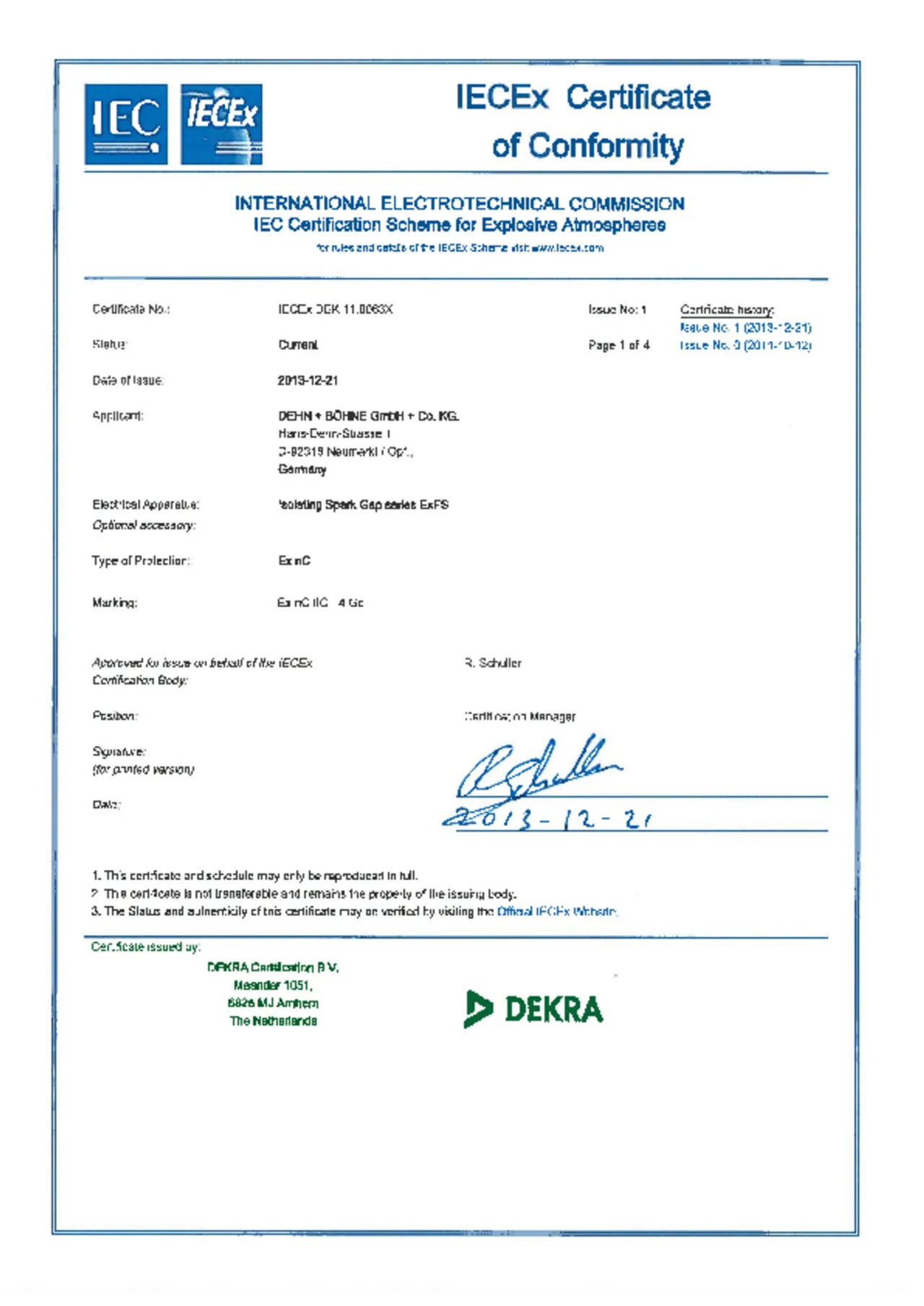

Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc
Largo del cable	100 mm

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Tensión de dimensionamiento (50 Hz) (U_wAC )	300 V
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Temperatura de trabajo (T_U )	-20 °C ... +80 °C
Margen de temperatura ambiente en zonas Ex	-20 °C ... +60 °C
Clase de protección	IP 54
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc

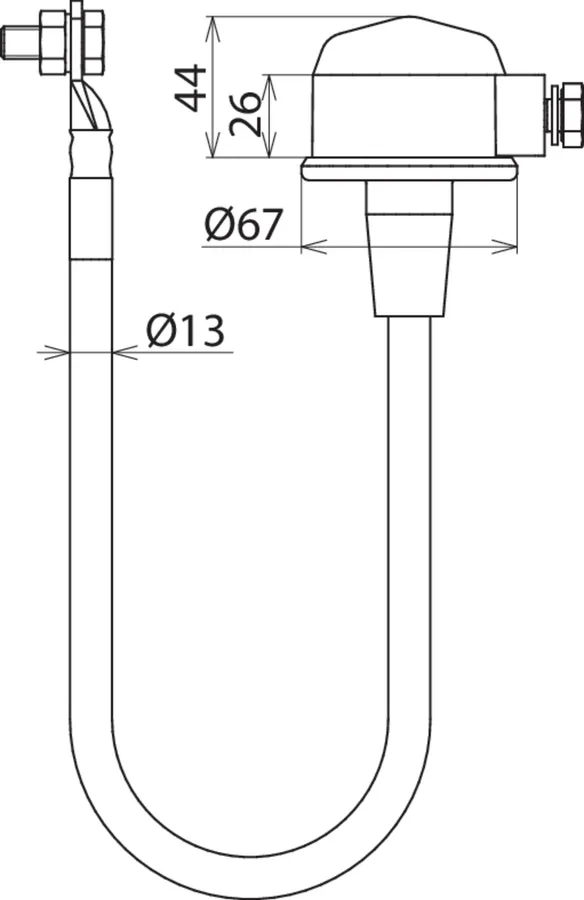

Longitud de la carcasa	90 mm
Diámetro de la carcasa	63 mm
Material de la carcasa	Fundición inyectada de zinc, plástico
Conexión-Cable	NSLFF 25 mm² con bulón de cable y tornillo / tuerca M10
Largo del cable	100 mm
Medidas de la brida	20-130 mm
Datos técnicos adicionales:	--------------------
– Corriente nominal de descarga (8/20 µs) (I_n )	100 kA
– Tensión alterna de respuesta (50 Hz) (U_aw )	≤ 1,2 kV

Product 923060 was added to Notepad.

Go to Notepad

Product 923060 was added to the cart.

Go to Web-Shop

Part No. 923061 EXFS L200

GTIN 4013364038905, Customs tariff No. (EU): 85369095, Gross weight: 830.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

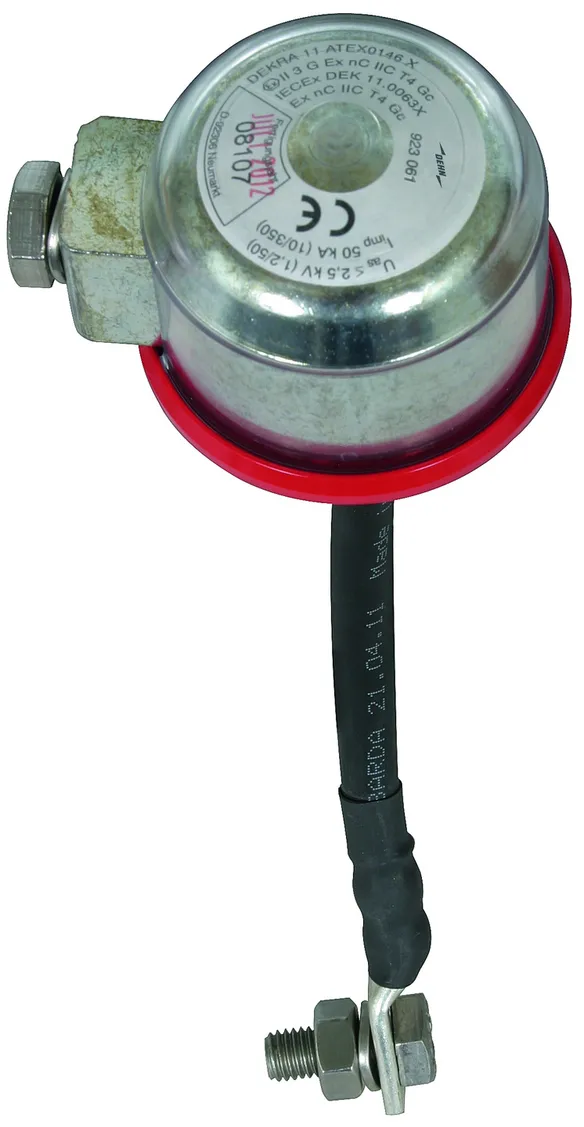

Vía de chispas de separación EX, EXFS L200
Vía de chispas de separación Ex, EXFS L200
para su utilización en zonas Ex
(zona 2) con cable de conexión flexible
certificado por ATEX (2014/34/EU)
para la equipotencialidad contra el rayo
según DIN VDE 0185-305-3
Corriente de choque de rayo (10/350): 50 kA
Clase de capacidad para derivar corrientes de rayo
según EN 50 164-3: N
Corriente nominal de descarga (8/20): 100 kA
100% Tensión de respuesta de choque de rayo:<= 2,5 kV
Tensión de respuesta AC (50 Hz): <= 1,2 kV
Longitud del cable: 200 mm
para medida de brida: 120 - 230 mm

Producto DEHN
Tipo: EXFS L200
art. no.: 923061
o equivalente

Certificates

Technical data

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Clase de protección	IP 54
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc
Largo del cable	200 mm

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Tensión de dimensionamiento (50 Hz) (U_wAC )	300 V
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Temperatura de trabajo (T_U )	-20 °C ... +80 °C
Margen de temperatura ambiente en zonas Ex	-20 °C ... +60 °C
Clase de protección	IP 54
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc
Longitud de la carcasa	90 mm
Diámetro de la carcasa	63 mm
Material de la carcasa	Fundición inyectada de zinc, plástico
Conexión-Cable	NSLFF 25 mm² con bulón de cable y tornillo / tuerca M10
Largo del cable	200 mm
Medidas de la brida	120-230 mm
Datos técnicos adicionales:	--------------------
– Corriente nominal de descarga (8/20 µs) (I_n )	100 kA
– Tensión alterna de respuesta (50 Hz) (U_aw )	≤ 1,2 kV

Product 923061 was added to Notepad.

Go to Notepad

Product 923061 was added to the cart.

Go to Web-Shop

Part No. 923062 EXFS L300

GTIN 4013364038912, Customs tariff No. (EU): 85369095, Gross weight: 861.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Vía de chispas de separación EX, EXFS L300
Vía de chispas de separación Ex, EXFS L300
para su utilización en zonas Ex
(zona 2) con cable de conexión flexible
certificado por ATEX (2014/34/EU)
para la equipotencialidad contra el rayo
según DIN VDE 0185-305-3
Corriente de choque de rayo (10/350): 50 kA
Clase de capacidad para derivar corrientes de rayo
según EN 50 164-3: N
Corriente nominal de descarga (8/20): 100 kA
100% Tensión de respuesta de choque de rayo:<= 2,5 kV
Tensión de respuesta AC (50 Hz): <= 1,2 kV
Longitud del cable: 300 mm
para medida de brida: 220 - 320 mm

Producto DEHN
Tipo: EXFS L300
art. no.: 923062
o equivalente

Certificates

Technical data

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Clase de protección	IP 54
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc
Largo del cable	300 mm

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Tensión de dimensionamiento (50 Hz) (U_wAC )	300 V
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Temperatura de trabajo (T_U )	-20 °C ... +80 °C
Margen de temperatura ambiente en zonas Ex	-20 °C ... +60 °C
Clase de protección	IP 54
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc
Longitud de la carcasa	90 mm
Diámetro de la carcasa	63 mm
Material de la carcasa	Fundición inyectada de zinc, plástico
Conexión-Cable	NSLFF 25 mm² con bulón de cable y tornillo / tuerca M10
Largo del cable	300 mm
Medidas de la brida	220-320 mm
Datos técnicos adicionales:	--------------------
– Corriente nominal de descarga (8/20 µs) (I_n )	100 kA
– Tensión alterna de respuesta (50 Hz) (U_aw )	≤ 1,2 kV

Product 923062 was added to Notepad.

Go to Notepad

Product 923062 was added to the cart.

Go to Web-Shop

EXFS KU

Vía de chispas de separación Ex con cables de conexión para montaje en superficie y subterráneo; con forro impermeable; puede acortarse con cables cortos.

1 Product

Part No. 923019 EXFS KU

GTIN 4013364033177, Customs tariff No. (EU): 85369095, Gross weight: 1.72 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

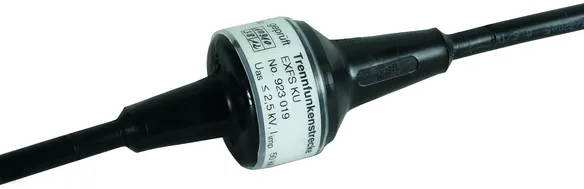

Vía de chispas de separación Ex, EXFS KU
Vía de chispas de separación Ex, EXFS KU
para su utilización en zonas Ex
(zona 2) con cables de conexión
para la instalación sobre y bajo tierra
certificado por ATEX (2014/34/EU)
para la equipotencialidad contra el rayo
según DIN VDE 0185-305-3
Corriente de choque de rayo (10/350): 50 kA
Clase de capacidad para derivar corrientes de rayo
según EN 50 164-3: N
Corriente nominal de descarga (8/20): 100 kA
100% Tensión de respuesta de choque de rayo:<= 2,5 kV
Tensión de respuesta AC (50 Hz): <= 1,2 kV
Longitud del cable: 2x aprox. 1500 mm

Producto DEHN
Tipo: EXFS KU
art. no.: 923019
o equivalente

Certificates

Technical data

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Clase de protección	IP 67
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc
Largo del cable	2x aprox. 1500 mm

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Tensión de dimensionamiento (50 Hz) (U_wAC )	300 V
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Temperatura de trabajo (T_U )	-20 °C ... +80 °C
Margen de temperatura ambiente en zonas Ex	-20 °C ... +60 °C
Clase de protección	IP 67
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc

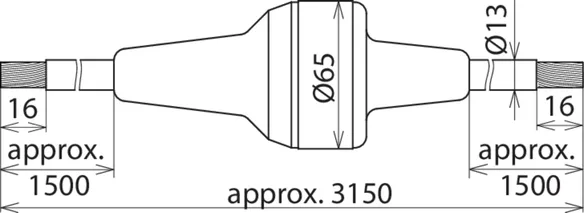

Longitud de la carcasa	90 mm
Diámetro de la carcasa	63 mm
Material de la carcasa	Fundición inyectada de zinc, plástico
Conexión-Cable	NYY-J-1x25 mm²
Largo del cable	2x aprox. 1500 mm
Datos técnicos adicionales:	--------------------
– Corriente nominal de descarga (8/20 µs) (I_n )	100 kA
– Tensión alterna de respuesta (50 Hz) (U_aw )	≤ 1,2 kV

Product 923019 was added to Notepad.

Go to Notepad

Product 923019 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

EXFS L / EXFS KU

Details

EXFS L

Part No. 923060 EXFS L100

Product 923060 was added to Notepad.

Product 923060 was added to the cart.

Part No. 923061 EXFS L200

Product 923061 was added to Notepad.

Product 923061 was added to the cart.

Part No. 923062 EXFS L300

Product 923062 was added to Notepad.

Product 923062 was added to the cart.

EXFS KU

Part No. 923019 EXFS KU

Product 923019 was added to Notepad.

Product 923019 was added to the cart.

EXFS L / EXFS KU

Details

EXFS L

Part No. 923060 EXFS L100

You are not authorized to download 923060.stp

You are not authorized to download 923060.igs

You are not authorized to download 923060.jt

You are not authorized to download 923060.dwg

You are not authorized to download 923060m_D.dxf

Product 923060 was added to Notepad.

Product 923060 was added to the cart.

Part No. 923061 EXFS L200

You are not authorized to download 923061.stp

You are not authorized to download 923061.igs

You are not authorized to download 923061.jt

You are not authorized to download 923061.dwg

You are not authorized to download 923060m_D.dxf

Product 923061 was added to Notepad.

Product 923061 was added to the cart.

Part No. 923062 EXFS L300

You are not authorized to download 923062.stp

You are not authorized to download 923062.igs

You are not authorized to download 923062.jt

You are not authorized to download 923062.dwg

You are not authorized to download 923060m_D.dxf

Product 923062 was added to Notepad.

Product 923062 was added to the cart.

EXFS KU

Part No. 923019 EXFS KU

You are not authorized to download 923019.stp

You are not authorized to download 923019.igs

You are not authorized to download 923019.jt

You are not authorized to download 923019.dwg

You are not authorized to download 923019m_E.dxf

Product 923019 was added to Notepad.

Product 923019 was added to the cart.
