Part No. 783033 PHE4 3.3 S

GTIN 4013364310162, Customs tariff No. (EU): 90303370, Gross weight: 2.41 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	3,3 kV
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	3,3 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Product 783033 was added to Notepad.

Go to Notepad

Product 783033 was added to the cart.

Go to Web-Shop

Part No. 783066 PHE4 6.6 S

GTIN 4013364310148, Customs tariff No. (EU): 90303370, Gross weight: 2.19 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	6,6 kV
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	6,6 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Product 783066 was added to Notepad.

Go to Notepad

Product 783066 was added to the cart.

Go to Web-Shop

Part No. 783011 PHE4 11 S

GTIN 4013364310131, Customs tariff No. (EU): 90303370, Gross weight: 2.38 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	11 kV
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	11 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Product 783011 was added to Notepad.

Go to Notepad

Product 783011 was added to the cart.

Go to Web-Shop

Part No. 783022 PHE4 22 S

GTIN 4013364310117, Customs tariff No. (EU): 90303370, Gross weight: 2.27 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	22 kV
Longitud total (l_G )	1200 mm
Profundidad de introducción (l_O )	400 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	22 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1200 mm
Profundidad de introducción (l_O )	400 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	óptico y acústico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Product 783022 was added to Notepad.

Go to Notepad

Product 783022 was added to the cart.

Go to Web-Shop

Part No. 783045 PHE4 33 S

GTIN 4013364310094, Customs tariff No. (EU): 90303370, Gross weight: 2.48 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	33 kV
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	33 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	óptico y acústico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Product 783045 was added to Notepad.

Go to Notepad

Product 783045 was added to the cart.

Go to Web-Shop

Part No. 783233 PHE4 3.3 11 S

GTIN 4013364310063, Customs tariff No. (EU): 90303370, Gross weight: 2.37 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	3,3 ... 11 kV
Longitud total (l_G )	1410 mm
Profundidad de introducción (l_O )	610 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	3,3 ... 11 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1410 mm
Profundidad de introducción (l_O )	610 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Product 783233 was added to Notepad.

Go to Notepad

Product 783233 was added to the cart.

Go to Web-Shop

Part No. 783243 PHE4 6.6 22 S

GTIN 4013364310018, Customs tariff No. (EU): 90303370, Gross weight: 2.47 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	6,6 ... 22 kV
Longitud total (l_G )	1600 mm
Profundidad de introducción (l_O )	800 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	6,6 ... 22 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1600 mm
Profundidad de introducción (l_O )	800 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Product 783243 was added to Notepad.

Go to Notepad

Product 783243 was added to the cart.

Go to Web-Shop

Part No. 783255 PHE4 11 33 S

GTIN 4013364309982, Customs tariff No. (EU): 90303370, Gross weight: 2.53 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	11 ... 33 kV
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	11 ... 33 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Product 783255 was added to Notepad.

Go to Notepad

Product 783255 was added to the cart.

Go to Web-Shop

Part No. 783511 PHE4 U 6.6 11 S

GTIN 4013364309937, Customs tariff No. (EU): 90303370, Gross weight: 2.19 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	6,6 / 11 kV
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	6,6 / 11 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Product 783511 was added to Notepad.

Go to Notepad

Product 783511 was added to the cart.

Go to Web-Shop

Part No. 783533 PHE4 U 3.3 33 S

GTIN 4013364309920, Customs tariff No. (EU): 90303370, Gross weight: 2.53 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	3,3 ... 11 / 11 ... 33 kV
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	3,3 ... 11 / 11 ... 33 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Product 783533 was added to Notepad.

Go to Notepad

Product 783533 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

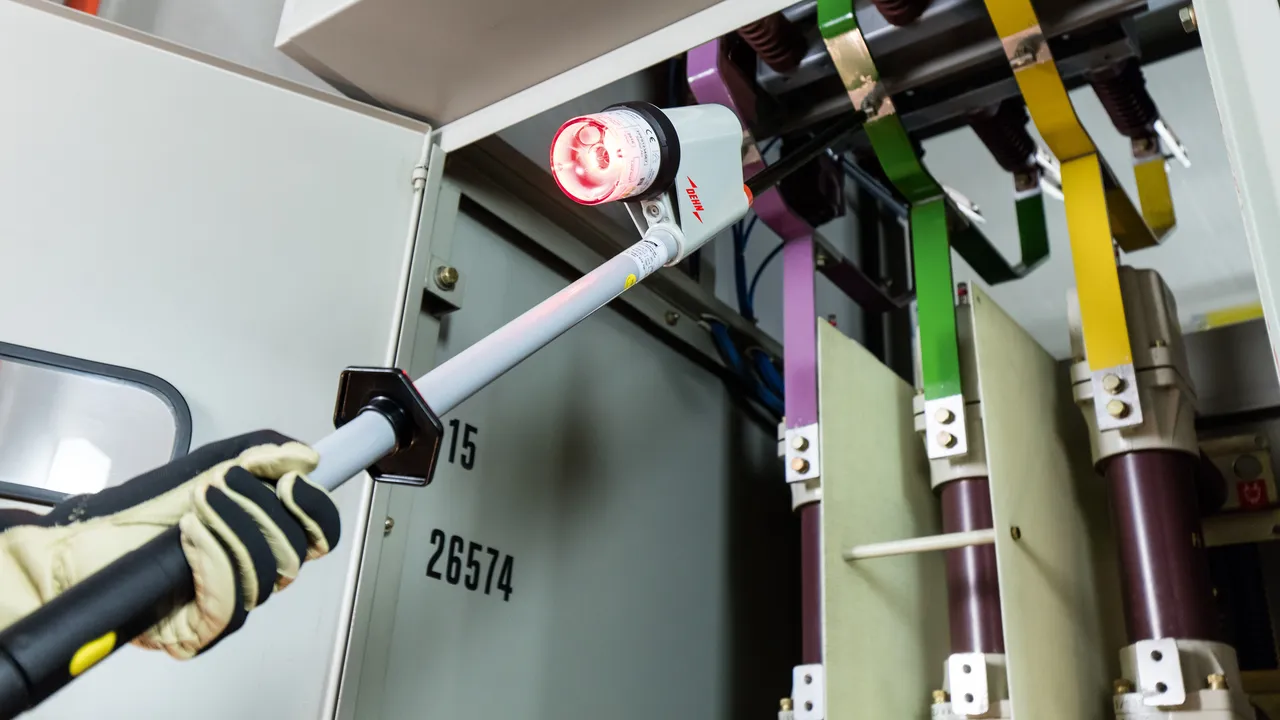

Detector de tensión PHE4 (British Influenced Voltage Level)

Tensiones nominales hasta 33 kV / 50 Hz, rosca M12

Part No. 783033 PHE4 3.3 S

Product 783033 was added to Notepad.

Product 783033 was added to the cart.

Part No. 783066 PHE4 6.6 S

Product 783066 was added to Notepad.

Product 783066 was added to the cart.

Part No. 783011 PHE4 11 S

Product 783011 was added to Notepad.

Product 783011 was added to the cart.

Part No. 783022 PHE4 22 S

Product 783022 was added to Notepad.

Product 783022 was added to the cart.

Part No. 783045 PHE4 33 S

Product 783045 was added to Notepad.

Product 783045 was added to the cart.

Márgenes de tensión nominal hasta 33 kV / 50 Hz, rosca M12

Part No. 783233 PHE4 3.3 11 S

Product 783233 was added to Notepad.

Product 783233 was added to the cart.

Part No. 783243 PHE4 6.6 22 S

Product 783243 was added to Notepad.

Product 783243 was added to the cart.

Part No. 783255 PHE4 11 33 S

Product 783255 was added to Notepad.

Product 783255 was added to the cart.

Márgenes de tensión nominal hasta 33 kV / 50 Hz, conmutable, rosca M12

Part No. 783511 PHE4 U 6.6 11 S

Product 783511 was added to Notepad.

Product 783511 was added to the cart.

Part No. 783533 PHE4 U 3.3 33 S

Product 783533 was added to Notepad.

Product 783533 was added to the cart.
