Bornas de toma de tierra UNI

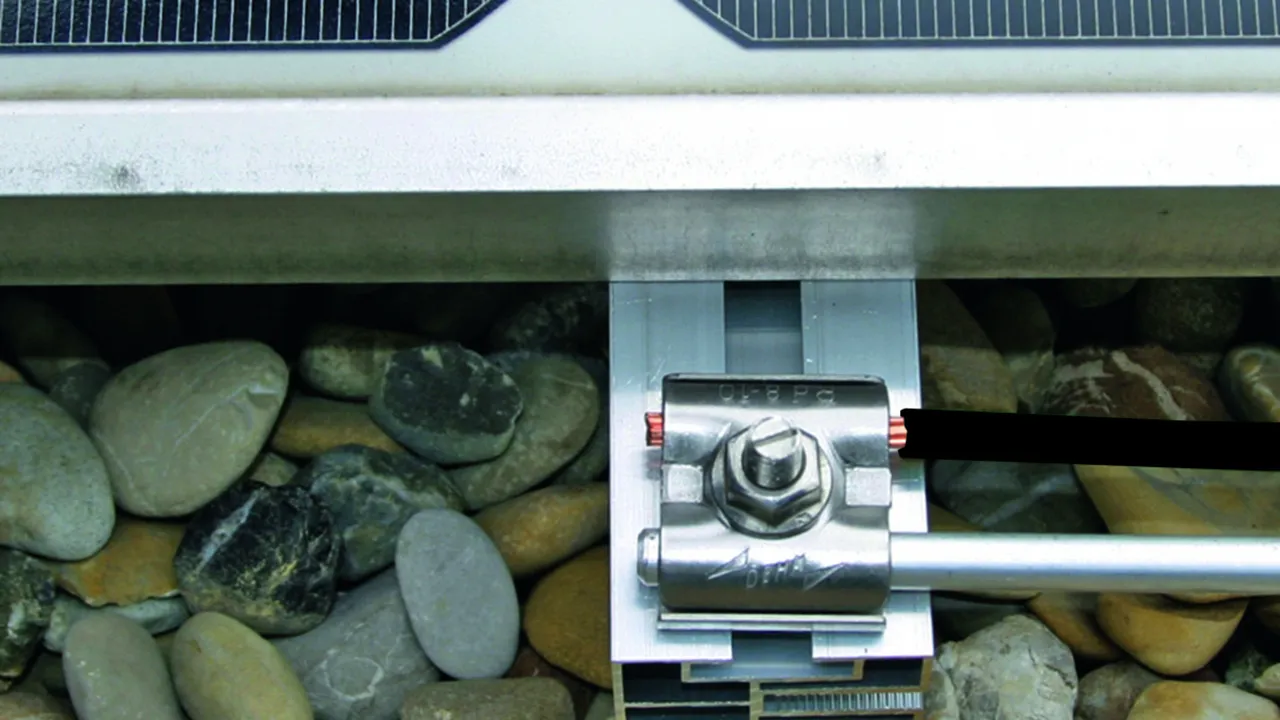

Para integrar los sistemas de montaje, por ej. de instalaciones PV, en la compensación de potencial de función / toma de tierra de función (color del conductor negro) y compensación de potencial de protección contra el rayo.
Mediante la placa de contacto (elemento intermedio) de acero inoxidable se puede unir diferentes materiales del conductor (Cu, Al, St/tZn e INOX) con los sistemas de montaje convencionales por ej. en aluminio, sin que se produzca corrosión por el contacto.

Con tornillo de cabeza de martillo M8 y tuerca de bloqueo

2 Products

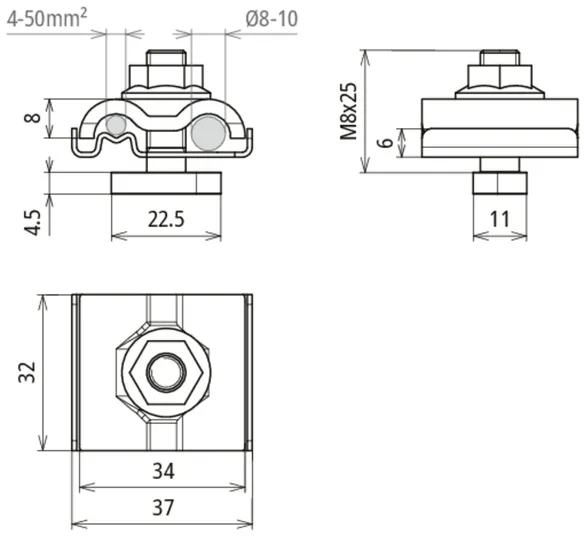

Part No. 540249 UEK 8.10 AQ4 50 HKSM8X25 V2A

GTIN 4013364512320, Customs tariff No. (EU): 85359000, Gross weight: 59.02 g, PU: 50.00 unidad(es)

Images

Additional information

Borna de toma de tierra UNI con tornillo de cabeza de martillo M8x25 mm INOX
Bornas de toma de tierra para integración de
sistemas de montaje, por ejemplo, de instalaciones fotovoltaicas
en la compensación de potencial de función/toma de tierra de función
y la equipotencialidad contra el rayo
con tornillo M8x25 mm y tuerca de bloqueo
Material de la borna: INOX
Margen de apriete Rd: 8-10 mm
Conexión (rígido/flexible): 4-50 mm2
Norma: EN 62561-1

Producto DEHN
Tipo: UEK 8.10 AQ4 50 HKSM8X25 V2A
art. no.: 540249
o equivalente



Technical data

Material de la borna INOX
Margen de apriete Rd 8-10 mm
Conexión (rígido/flexible) 4-50 mm2
Tornillo Tornillo de cabeza de martillo M8 x 25 mm
Material tornillo/tuerca INOX
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 540249 was added to Notepad.

Go to Notepad

Product 540249 was added to the cart.

Go to Web-Shop

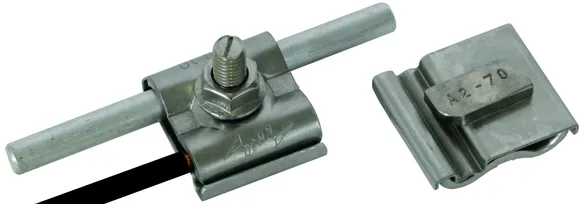

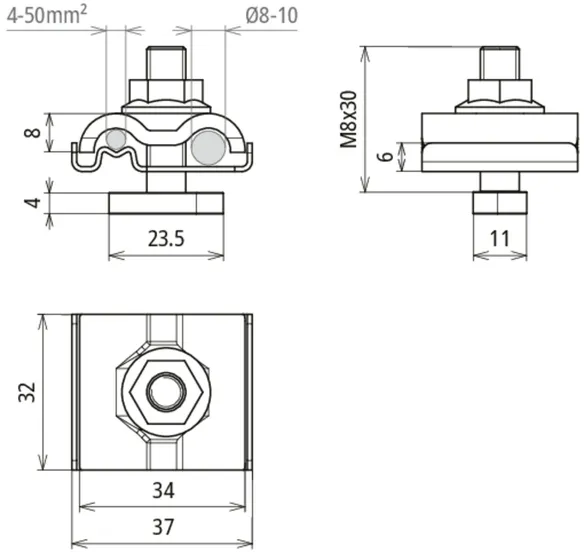

Part No. 540250 UEK 8.10 AQ4 50 HKSM8 V2A

GTIN 4013364138650, Customs tariff No. (EU): 85359000, Gross weight: 61.60 g, PU: 50.00 unidad(es)

Images

Additional information

Borna de toma de tierra UNI con tornillo de cabeza de martillo M8x30 mm INOX
Bornas de toma de tierra para integración de
sistemas de montaje, por ejemplo, de instalaciones fotovoltaicas
en la compensación de potencial de función/toma de tierra de función
y la equipotencialidad contra el rayo
con tornillo M8x30 mm y tuerca de bloqueo
Material de la borna: INOX
Margen de apriete Rd: 8-10 mm
Conexión (rígido/flexible): 4-50 mm2
Norma: EN 62561-1

Producto DEHN
Tipo: UEK 8.10 AQ4 50 HKSM8 V2A
art. no.: 540250
o equivalente

Certificates



Technical data

Material de la borna INOX
Margen de apriete Rd 8-10 mm
Conexión (rígido/flexible) 4-50 mm2
Tornillo tornillo de cabeza de martillo M8 x 30 mm
Material tornillo/tuerca INOX
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 540250 was added to Notepad.

Go to Notepad

Product 540250 was added to the cart.

Go to Web-Shop

Con tornillo de cabeza de martillo M10 y tuerca de bloqueo

2 Products

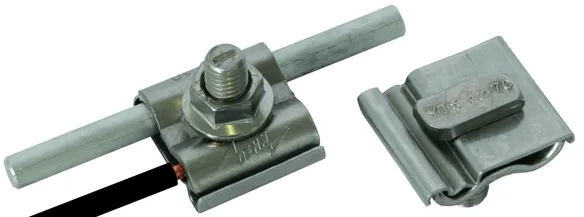

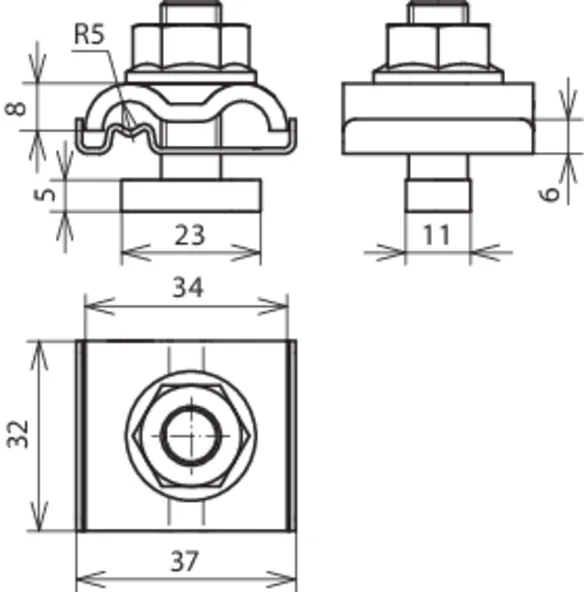

Part No. 540260 UEK 8.10 AQ4 50 HKSM10 V2A

GTIN 4013364138667, Customs tariff No. (EU): 85359000, Gross weight: 61.60 g, PU: 50.00 unidad(es)

Images

Additional information

Borna de toma de tierra UNI
con tornillo de cabeza de martillo INOX
Bornas de toma de tierra para integrar
los sistemas de montaje p. ej. de instalaciones fotovoltaicas
en la compensación de potencial de función/
toma de tierra de función y equipotencialidad contra el rayo
con tornillo M10 y tuerca de bloqueo
Material de la borna: INOX
Margen de apriete Rd: 8-10 mm
Conexión (rígido/flexible): 4-50 mm2
Norma: EN 62561-1

Producto DEHN
Tipo: UEK 8.10 AQ4 50 HKSM10 V2A
art. no.: 540260
o equivalente

Certificates



Technical data

Material de la borna INOX
Margen de apriete Rd 8-10 mm
Conexión (rígido/flexible) 4-50 mm2
Tornillo Tornillo de cabeza de martillo (23 x 11 mm), M10 x 30 mm
Material tornillo/tuerca INOX
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 540260 was added to Notepad.

Go to Notepad

Product 540260 was added to the cart.

Go to Web-Shop

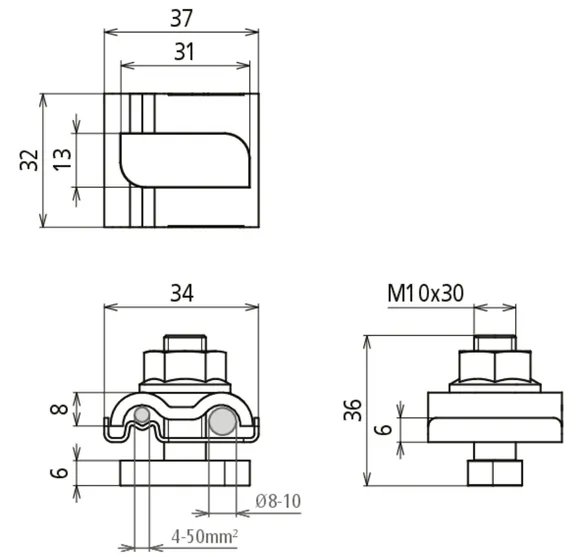

Part No. 540262 UEK 8.10 AQ4 50 HKSBM10 V2A

GTIN 4013364449237, Customs tariff No. (EU): 85359000, Gross weight: 79.50 g, PU: 50.00 unidad(es)

Images

Additional information

Borna de toma de tierra UNI
con tornillo de cabeza de martillo INOX
Bornas de toma de tierra
para integrar los sistemas de montaje
en la compensación de potencial de función/
toma de tierra de función
y equipotencialidad contra el rayo
con tornillo M10 y tuerca de bloqueo
Material de la borna: INOX
Margen de apriete Rd: 8-10 mm
Conexión (rígido/flexible): 4-50 mm2
Norma: DIN EN 62561-1

Producto DEHN
Tipo: UEK 8.10 AQ4 50 HKSBM10 V2A
art. no.: 540262
o equivalente

Certificates



Technical data

Material de la borna INOX
Margen de apriete Rd 8-10 mm
Conexión (rígido/flexible) 4-50 mm2
Tornillo Tornillo de cabeza de martillo (31 x 13 mm), M10 x 30 mm
Material tornillo/tuerca INOX
Norma DIN EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 540262 was added to Notepad.

Go to Notepad

Product 540262 was added to the cart.

Go to Web-Shop

Con tornillo cilíndrico de cabeza rebajada M10 y tuerca de bloqueo

1 Product

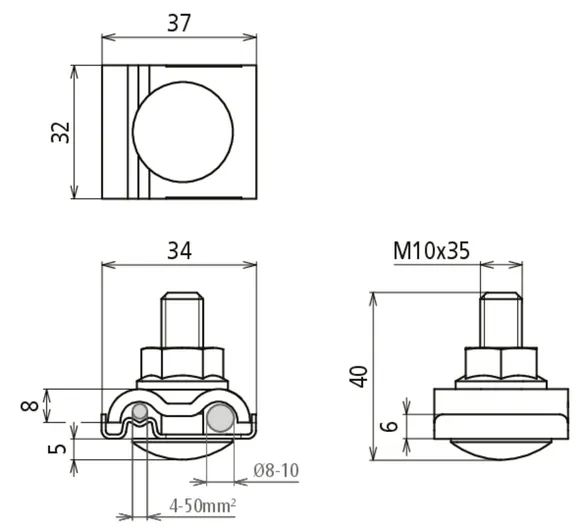

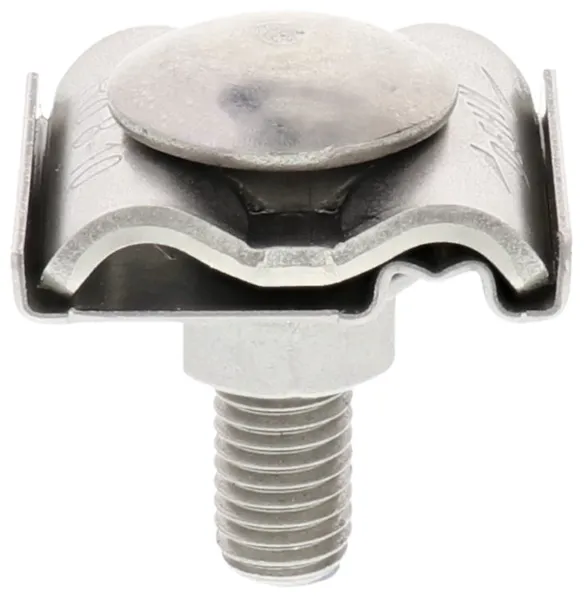

Part No. 540263 KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A

GTIN 4013364449244, Customs tariff No. (EU): 85359000, Gross weight: 80.76 g, PU: 10.00 unidad(es)

Images

Additional information

Borna de toma de tierra UNI con placa de contacto
y caballete de sujeción doble en INOX
Bornas de toma de tierra para integrar los sistemas de montaje
en la compensación de potencial de función/
toma de tierra de función y la equipotencialidad contra el rayo
con tornillo M10 y tuerca de bloqueo
Material de la borna: INOX
Margen de apriete Rd: 8-10 mm
Conexión (rígido/flexible): 4-50 mm2

Producto DEHN
Tipo: KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A
art. no.: 540263
o equivalente

Certificates



Technical data

Material de la borna INOX
Margen de apriete Rd 8-10 mm
Conexión (rígido/flexible) 4-50 mm2
Tornillo eM10 x 35 mm
Material tornillo/tuerca INOX

Product 540263 was added to Notepad.

Go to Notepad

Product 540263 was added to the cart.

Go to Web-Shop

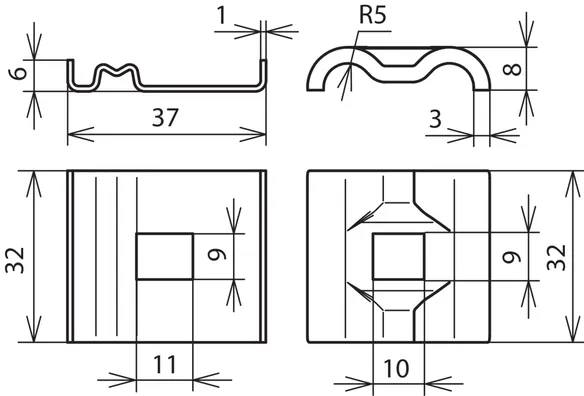

Placa de contacto y caballete doble separado con orofico cuadrado para tornillos M8

1 Product

Part No. 540251 KP AQ4 50 DUL 8.10 VKL9 V2A

GTIN 4013364138674, Customs tariff No. (EU): 85359000, Gross weight: 37.88 g, PU: 100.00 unidad(es)

Images

Additional information

Borna de toma de tierra UNI
Placa de contacto y caballete doble INOX
Bornas de toma de tierra para integrar
los sistemas de montaje p. ej. de sistemas fotovoltaicos
en la compensación de potencial de función /
toma de tierra de función y compensación de potencial de protección
sin tornillo y tuerca M8
Material de la borna: INOX
Margen de apriete Rd: 8-10 mm
Conexión (rígido/flexible): 4-50 mm2

Producto DEHN
Tipo: KP AQ4 50 DUL 8.10 VKL9 V2A
art. no.: 540251
o equivalente



Technical data

Material de la borna INOX
Margen de apriete Rd 8-10 mm
Conexión (rígido/flexible) 4-50 mm2

Product 540251 was added to Notepad.

Go to Notepad

Product 540251 was added to the cart.

Go to Web-Shop

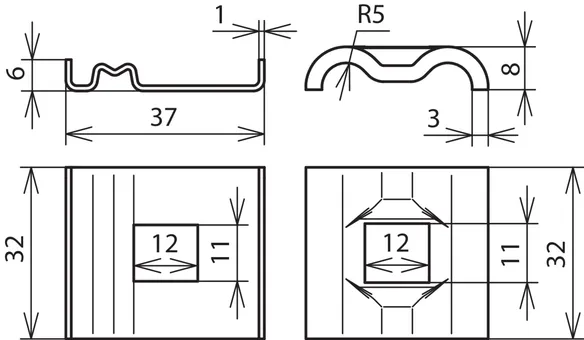

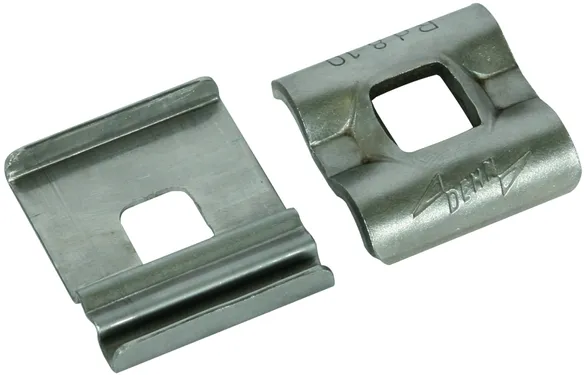

Placa de contacto y caballete doble separado con orofico cuadrado para tornillos M10

1 Product

Part No. 540261 KP AQ4 50 DUL 8.10 VKL11 V2A

GTIN 4013364138681, Customs tariff No. (EU): 85359000, Gross weight: 36.52 g, PU: 100.00 unidad(es)

Images

Additional information

Borna de toma de tierra UNI
Placa de contacto y caballete doble INOX
Bornas de toma de tierra para integrar
los sistemas de montaje
p. ej. de sistemas fotovoltaicos
en la compensación de potencial de función /
toma de tierra de función
y compensación de potencial de protección
con tornillo M10 y tuerca de bloqueo
Material de la borna: INOX
Margen de apriete Rd: 8-10 mm
Conexión (rígido/flexible): 4-50 mm2

Producto DEHN
Tipo: KP AQ4 50 DUL 8.10 VKL11 V2A
art. no.: 540261
o equivalente



Technical data

Material de la borna INOX
Margen de apriete Rd 8-10 mm
Conexión (rígido/flexible) 4-50 mm2

Product 540261 was added to Notepad.

Go to Notepad

Product 540261 was added to the cart.

Go to Web-Shop
