SBKW

  • Descargador de óxido metálico para redes de media tensión hasta 51 kV
  • Corriente nominal de descarga 10 kA (8/20 µs)
  • Resistencia a alta corriente 100 kA (4/10 µs)
  • Para instalaciones de interior y exterior
  • Envolvente de silicona resistente a altas temperaturas
  • Propiedades óptimas en condiciones de suciedad
  • Máxima resistencia mecánica a la flexión
  • Comportamiento a prueba de rotura en caso de sobrecargas
  • Qualquiera posición de montaje

Details

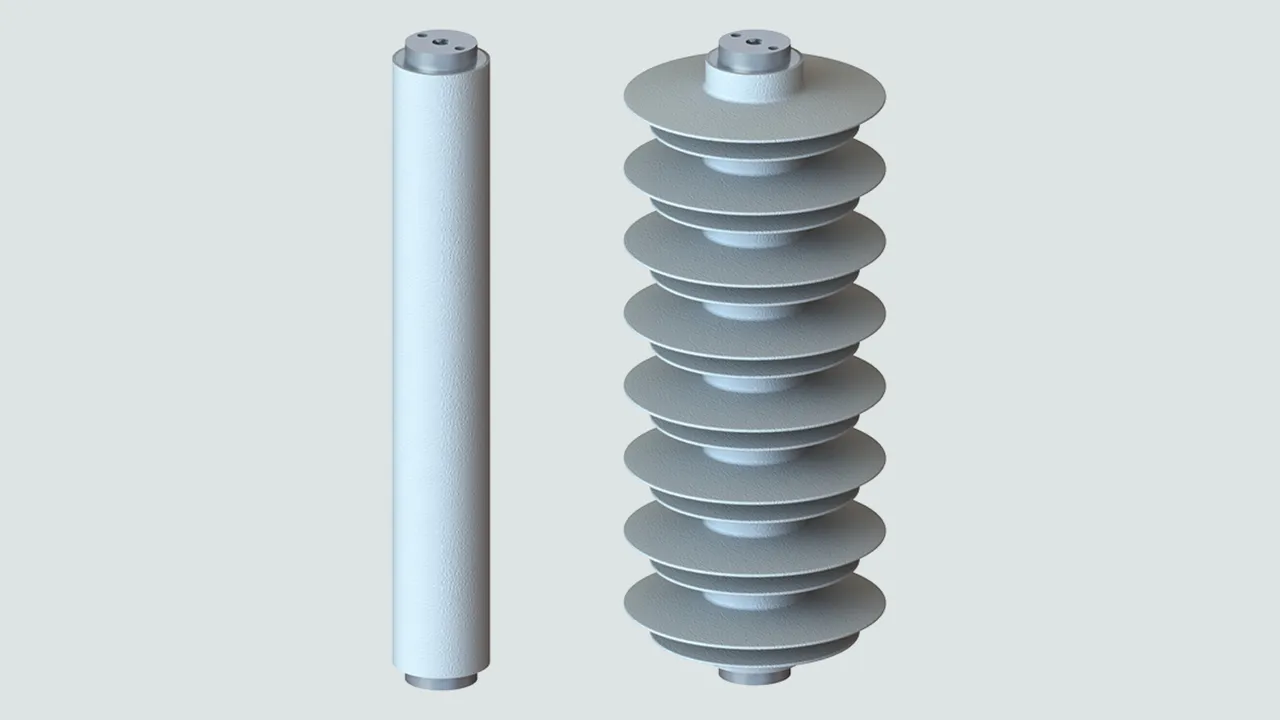

Vista en corte del DMI .. 10 1 N o DMI .. 10 1 H
lorem ipsum

DMI L

Versión sin pantalla;
para su utilización en instalaciones de interior

17 Products

Part No. 990001 DMI 3 10 1 L

GTIN 4013364102583, Customs tariff No. (EU): 85354000, Gross weight: 700.00 g, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 3 10 1 L
DEHNmid 3 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 3 kV
Tensión de servicio: Uc = 2,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 68 mm
Envolvente de silicona resistente a altas temperaturas: altura = 92 mm; RAL 3013

Producto DEHN
Tipo: DMI 3 10 1 L
art. no.: 990001
o equivalente



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 3 kV
Tensión de servicio (MCOV) AC (Uc ) 2,4 kV
Altura (h) 92 mm
Vía de fuga (+/- 5%) 68 mm

Product 990001 was added to Notepad.

Go to Notepad

Product 990001 was added to the cart.

Go to Web-Shop

Part No. 990002 DMI 6 10 1 L

GTIN 4013364102590, Customs tariff No. (EU): 85354000, Gross weight: 900.00 g, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 6 10 1 L
DEHNmid 6 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 6 kV
Tensión de servicio: Uc = 4,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 88 mm
Envolvente de silicona resistente a altas temperaturas: altura = 112 mm; RAL 3013

Producto DEHN
Tipo: DMI 6 10 1 L
art. no.: 990002
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 6 kV
Tensión de servicio (MCOV) AC (Uc ) 4,8 kV
Altura (h) 112 mm
Vía de fuga (+/- 5%) 88 mm

Product 990002 was added to Notepad.

Go to Notepad

Product 990002 was added to the cart.

Go to Web-Shop

Part No. 990003 DMI 9 10 1 L

GTIN 4013364102606, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 9 10 1 L
DEHNmid 9 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 9 kV
Tensión de servicio: Uc = 7,2 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 108 mm
Envolvente de silicona resistente a altas temperaturas: altura = 132 mm; RAL 3013

Producto DEHN
Tipo: DMI 9 10 1 L
art. no.: 990003
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 9 kV
Tensión de servicio (MCOV) AC (Uc ) 7,2 kV
Altura (h) 132 mm
Vía de fuga (+/- 5%) 108 mm

Product 990003 was added to Notepad.

Go to Notepad

Product 990003 was added to the cart.

Go to Web-Shop

Part No. 990004 DMI 12 10 1 L

GTIN 4013364102613, Customs tariff No. (EU): 85354000, Gross weight: 1.20 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 12 10 1 L
DEHNmid 12 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 12 kV
Tensión de servicio: Uc = 9,6 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 128 mm
Envolvente de silicona resistente a altas temperaturas: altura = 152 mm; RAL 3013

Producto DEHN
Tipo: DMI 12 10 1 L
art. no.: 990004
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 12 kV
Tensión de servicio (MCOV) AC (Uc ) 9,6 kV
Altura (h) 152 mm
Vía de fuga (+/- 5%) 128 mm

Product 990004 was added to Notepad.

Go to Notepad

Product 990004 was added to the cart.

Go to Web-Shop

Part No. 990005 DMI 15 10 1 L

GTIN 4013364102620, Customs tariff No. (EU): 85354000, Gross weight: 1.30 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 15 10 1 L
DEHNmid 15 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 15 kV
Tensión de servicio: Uc = 12,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 138 mm
Envolvente de silicona resistente a altas temperaturas: altura = 162 mm; RAL 3013

Producto DEHN
Tipo: DMI 15 10 1 L
art. no.: 990005
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 15 kV
Tensión de servicio (MCOV) AC (Uc ) 12,0 kV
Altura (h) 162 mm
Vía de fuga (+/- 5%) 138 mm

Product 990005 was added to Notepad.

Go to Notepad

Product 990005 was added to the cart.

Go to Web-Shop

Part No. 990006 DMI 18 10 1 L

GTIN 4013364102637, Customs tariff No. (EU): 85354000, Gross weight: 1.50 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 18 10 1 L
DEHNmid 18 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 18 kV
Tensión de servicio: Uc = 14,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 158 mm
Envolvente de silicona resistente a altas temperaturas: altura = 182 mm; RAL 3013

Producto DEHN
Tipo: DMI 18 10 1 L
art. no.: 990006
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 18 kV
Tensión de servicio (MCOV) AC (Uc ) 14,4 kV
Altura (h) 182 mm
Vía de fuga (+/- 5%) 158 mm

Product 990006 was added to Notepad.

Go to Notepad

Product 990006 was added to the cart.

Go to Web-Shop

Part No. 990007 DMI 21 10 1 L

GTIN 4013364102644, Customs tariff No. (EU): 85354000, Gross weight: 1.70 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 21 10 1 L
DEHNmid 21 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 21 kV
Tensión de servicio: Uc = 16,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 180 mm
Envolvente de silicona resistente a altas temperaturas: altura = 204 mm; RAL 3013

Producto DEHN
Tipo: DMI 21 10 1 L
art. no.: 990007
o equivalente



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 21 kV
Tensión de servicio (MCOV) AC (Uc ) 16,8 kV
Altura (h) 204 mm
Vía de fuga (+/- 5%) 180 mm

Product 990007 was added to Notepad.

Go to Notepad

Product 990007 was added to the cart.

Go to Web-Shop

Part No. 990008 DMI 24 10 1 L

GTIN 4013364102651, Customs tariff No. (EU): 85354000, Gross weight: 1.80 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 24 10 1 L
DEHNmid 24 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 24 kV
Tensión de servicio: Uc = 19,2 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 200 mm
Envolvente de silicona resistente a altas temperaturas: altura = 224 mm; RAL 3013

Producto DEHN
Tipo: DMI 24 10 1 L
art. no.: 990008
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 24 kV
Tensión de servicio (MCOV) AC (Uc ) 19,2 kV
Altura (h) 224 mm
Vía de fuga (+/- 5%) 200 mm

Product 990008 was added to Notepad.

Go to Notepad

Product 990008 was added to the cart.

Go to Web-Shop

Part No. 990009 DMI 27 10 1 L

GTIN 4013364102668, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 27 10 1 L
DEHNmid 27 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 27 kV
Tensión de servicio: Uc = 21,6 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 220 mm
Envolvente de silicona resistente a altas temperaturas: altura = 244 mm; RAL 3013

Producto DEHN
Tipo: DMI 27 10 1 L
art. no.: 990009
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 27 kV
Tensión de servicio (MCOV) AC (Uc ) 21,6 kV
Altura (h) 244 mm
Vía de fuga (+/- 5%) 220 mm

Product 990009 was added to Notepad.

Go to Notepad

Product 990009 was added to the cart.

Go to Web-Shop

Part No. 990011 DMI 31 10 1 L

GTIN 4013364102682, Customs tariff No. (EU): 85354000, Gross weight: 2.20 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 31 10 1 L
DEHNmid 31 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 31 kV
Tensión de servicio: Uc = 25,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 250 mm
Envolvente de silicona resistente a altas temperaturas: altura = 274 mm; RAL 3013

Producto DEHN
Tipo: DMI 31 10 1 L
art. no.: 990011
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 31 kV
Tensión de servicio (MCOV) AC (Uc ) 25,0 kV
Altura (h) 274 mm
Vía de fuga (+/- 5%) 250 mm

Product 990011 was added to Notepad.

Go to Notepad

Product 990011 was added to the cart.

Go to Web-Shop

Part No. 990012 DMI 33 10 1 L

GTIN 4013364102699, Customs tariff No. (EU): 85354000, Gross weight: 2.40 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 33 10 1 L
DEHNmid 33 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 33 kV
Tensión de servicio: Uc = 26,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 250 mm
Envolvente de silicona resistente a altas temperaturas: altura = 274 mm; RAL 3013

Producto DEHN
Tipo: DMI 33 10 1 L
art. no.: 990012
o equivalente



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 33 kV
Tensión de servicio (MCOV) AC (Uc ) 26,4 kV
Altura (h) 274 mm
Vía de fuga (+/- 5%) 250 mm

Product 990012 was added to Notepad.

Go to Notepad

Product 990012 was added to the cart.

Go to Web-Shop

Part No. 990013 DMI 36 10 1 L

GTIN 4013364102705, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 36 10 1 L
DEHNmid 36 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 36 kV
Tensión de servicio: Uc = 28,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 338 mm
Envolvente de silicona resistente a altas temperaturas: altura = 362 mm; RAL 3013

Producto DEHN
Tipo: DMI 36 10 1 L
art. no.: 990013
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 36 kV
Tensión de servicio (MCOV) AC (Uc ) 28,8 kV
Altura (h) 362 mm
Vía de fuga (+/- 5%) 338 mm

Product 990013 was added to Notepad.

Go to Notepad

Product 990013 was added to the cart.

Go to Web-Shop

Part No. 990014 DMI 39 10 1 L

GTIN 4013364102712, Customs tariff No. (EU): 85354000, Gross weight: 3.20 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 39 10 1 L
DEHNmid 39 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 39 kV
Tensión de servicio: Uc = 31,2 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 360 mm
Envolvente de silicona resistente a altas temperaturas: altura = 384 mm; RAL 3013

Producto DEHN
Tipo: DMI 39 10 1 L
art. no.: 990014
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 39 kV
Tensión de servicio (MCOV) AC (Uc ) 31,2 kV
Altura (h) 384 mm
Vía de fuga (+/- 5%) 360 mm

Product 990014 was added to Notepad.

Go to Notepad

Product 990014 was added to the cart.

Go to Web-Shop

Part No. 990015 DMI 42 10 1 L

GTIN 4013364102729, Customs tariff No. (EU): 85354000, Gross weight: 3.40 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 42 10 1 L
DEHNmid 42 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 42 kV
Tensión de servicio: Uc = 33,6 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 382 mm
Envolvente de silicona resistente a altas temperaturas: altura = 406 mm; RAL 3013

Producto DEHN
Tipo: DMI 42 10 1 L
art. no.: 990015
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 42 kV
Tensión de servicio (MCOV) AC (Uc ) 33,6 kV
Altura (h) 406 mm
Vía de fuga (+/- 5%) 382 mm

Product 990015 was added to Notepad.

Go to Notepad

Product 990015 was added to the cart.

Go to Web-Shop

Part No. 990016 DMI 45 10 1 L

GTIN 4013364102736, Customs tariff No. (EU): 85354000, Gross weight: 3.60 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 45 10 1 L
DEHNmid 45 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 45 kV
Tensión de servicio: Uc = 36,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 390 mm
Envolvente de silicona resistente a altas temperaturas: altura = 414 mm; RAL 3013

Producto DEHN
Tipo: DMI 45 10 1 L
art. no.: 990016
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 45 kV
Tensión de servicio (MCOV) AC (Uc ) 36,0 kV
Altura (h) 414 mm
Vía de fuga (+/- 5%) 390 mm

Product 990016 was added to Notepad.

Go to Notepad

Product 990016 was added to the cart.

Go to Web-Shop

Part No. 990017 DMI 48 10 1 L

GTIN 4013364102743, Customs tariff No. (EU): 85354000, Gross weight: 3.80 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 48 10 1 L
DEHNmid 48 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 48 kV
Tensión de servicio: Uc = 38,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 422 mm
Envolvente de silicona resistente a altas temperaturas: altura = 446 mm; RAL 3013

Producto DEHN
Tipo: DMI 48 10 1 L
art. no.: 990017
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 48 kV
Tensión de servicio (MCOV) AC (Uc ) 38,4 kV
Altura (h) 446 mm
Vía de fuga (+/- 5%) 422 mm

Product 990017 was added to Notepad.

Go to Notepad

Product 990017 was added to the cart.

Go to Web-Shop

Part No. 990018 DMI 51 10 1 L

GTIN 4013364102750, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 51 10 1 L
DEHNmid 51 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 51 kV
Tensión de servicio: Uc = 40,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 432 mm
Envolvente de silicona resistente a altas temperaturas: altura = 456 mm; RAL 3013

Producto DEHN
Tipo: DMI 51 10 1 L
art. no.: 990018
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 51 kV
Tensión de servicio (MCOV) AC (Uc ) 40,8 kV
Altura (h) 456 mm
Vía de fuga (+/- 5%) 432 mm

Product 990018 was added to Notepad.

Go to Notepad

Product 990018 was added to the cart.

Go to Web-Shop

DMI N

Vía de fuga normal;
Para instalaciones de interior y exterior

18 Products

Part No. 990101 DMI 3 10 1 N

GTIN 4013364102767, Customs tariff No. (EU): 85354000, Gross weight: 700.00 g, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 3 10 1 N
DEHNmid 3 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 3 kV
Tensión de servicio: Uc = 2,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 143 mm
Envolvente de silicona resistente a altas temperaturas: altura = 92 mm; RAL 3013

Producto DEHN
Tipo: DMI 3 10 1 N
art. no.: 990101
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 3 kV
Tensión de servicio (MCOV) AC (Uc ) 2,4 kV
Altura (h) 92 mm
Vía de fuga (+/- 5%) 143 mm

Product 990101 was added to Notepad.

Go to Notepad

Product 990101 was added to the cart.

Go to Web-Shop

Part No. 990102 DMI 6 10 1 N

GTIN 4013364102774, Customs tariff No. (EU): 85354000, Gross weight: 900.00 g, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 6 10 1 N
DEHNmid 6 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 6 kV
Tensión de servicio: Uc = 4,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 163 mm
Envolvente de silicona resistente a altas temperaturas: altura = 112 mm; RAL 3013

Producto DEHN
Tipo: DMI 6 10 1 N
art. no.: 990102
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 6 kV
Tensión de servicio (MCOV) AC (Uc ) 4,8 kV
Altura (h) 112 mm
Vía de fuga (+/- 5%) 163 mm

Product 990102 was added to Notepad.

Go to Notepad

Product 990102 was added to the cart.

Go to Web-Shop

Part No. 990103

GTIN , Gross weight: , PU:

Images

Additional information

Descargador de media tensión DEHNmid 9 10 1 N
DEHNmid 9 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 9 kV
Tensión de servicio: Uc = 7,2 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 183 mm
Envolvente de silicona resistente a altas temperaturas: altura = 132 mm; RAL 3013

Producto DEHN
Tipo: null
art. no.: 990103
o equivalente



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 9 kV
Tensión de servicio (MCOV) AC (Uc ) 7,2 kV
Altura (h) 132 mm
Vía de fuga (+/- 5%) 183 mm

Product 990103 was added to Notepad.

Go to Notepad

Product 990103 was added to the cart.

Go to Web-Shop

Part No. 990104 DMI 12 10 1 N

GTIN 4013364102798, Customs tariff No. (EU): 85354000, Gross weight: 1.20 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 12 10 1 N
DEHNmid 12 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 12 kV
Tensión de servicio: Uc = 9,6 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 278 mm
Envolvente de silicona resistente a altas temperaturas: altura = 152 mm; RAL 3013

Producto DEHN
Tipo: DMI 12 10 1 N
art. no.: 990104
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 12 kV
Tensión de servicio (MCOV) AC (Uc ) 9,6 kV
Altura (h) 152 mm
Vía de fuga (+/- 5%) 278 mm

Product 990104 was added to Notepad.

Go to Notepad

Product 990104 was added to the cart.

Go to Web-Shop

Part No. 990105 DMI 15 10 1 N

GTIN 4013364102804, Customs tariff No. (EU): 85354000, Gross weight: 1.30 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 15 10 1 N
DEHNmid 15 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 15 kV
Tensión de servicio: Uc = 12,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 288 mm
Envolvente de silicona resistente a altas temperaturas: altura = 162 mm; RAL 3013

Producto DEHN
Tipo: DMI 15 10 1 N
art. no.: 990105
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 15 kV
Tensión de servicio (MCOV) AC (Uc ) 12,0 kV
Altura (h) 162 mm
Vía de fuga (+/- 5%) 288 mm

Product 990105 was added to Notepad.

Go to Notepad

Product 990105 was added to the cart.

Go to Web-Shop

Part No. 990106 DMI 18 10 1 N

GTIN 4013364102811, Customs tariff No. (EU): 85354000, Gross weight: 1.50 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 18 10 1 N
DEHNmid 18 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 18 kV
Tensión de servicio: Uc = 14,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 308 mm
Envolvente de silicona resistente a altas temperaturas: altura = 182 mm; RAL 3013

Producto DEHN
Tipo: DMI 18 10 1 N
art. no.: 990106
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 18 kV
Tensión de servicio (MCOV) AC (Uc ) 14,4 kV
Altura (h) 182 mm
Vía de fuga (+/- 5%) 308 mm

Product 990106 was added to Notepad.

Go to Notepad

Product 990106 was added to the cart.

Go to Web-Shop

Part No. 990107 DMI 21 10 1 N

GTIN 4013364102828, Customs tariff No. (EU): 85354000, Gross weight: 1.70 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 21 10 1 N
DEHNmid 21 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 21 kV
Tensión de servicio: Uc = 16,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 405 mm
Envolvente de silicona resistente a altas temperaturas: altura = 204 mm; RAL 3013

Producto DEHN
Tipo: DMI 21 10 1 N
art. no.: 990107
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 21 kV
Tensión de servicio (MCOV) AC (Uc ) 16,8 kV
Altura (h) 204 mm
Vía de fuga (+/- 5%) 405 mm

Product 990107 was added to Notepad.

Go to Notepad

Product 990107 was added to the cart.

Go to Web-Shop

Part No. 990108 DMI 24 10 1 N

GTIN 4013364102835, Customs tariff No. (EU): 85354000, Gross weight: 1.80 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 24 10 1 N
DEHNmid 24 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 24 kV
Tensión de servicio: Uc = 19,2 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 425 mm
Envolvente de silicona resistente a altas temperaturas: altura = 224 mm; RAL 3013

Producto DEHN
Tipo: DMI 24 10 1 N
art. no.: 990108
o equivalente



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 24 kV
Tensión de servicio (MCOV) AC (Uc ) 19,2 kV
Altura (h) 224 mm
Vía de fuga (+/- 5%) 425 mm

Product 990108 was added to Notepad.

Go to Notepad

Product 990108 was added to the cart.

Go to Web-Shop

Part No. 990109 DMI 27 10 1 N

GTIN 4013364102842, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 27 10 1 N
DEHNmid 27 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 27 kV
Tensión de servicio: Uc = 21,6 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 520 mm
Envolvente de silicona resistente a altas temperaturas: altura = 244 mm; RAL 3013

Producto DEHN
Tipo: DMI 27 10 1 N
art. no.: 990109
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 27 kV
Tensión de servicio (MCOV) AC (Uc ) 21,6 kV
Altura (h) 244 mm
Vía de fuga (+/- 5%) 520 mm

Product 990109 was added to Notepad.

Go to Notepad

Product 990109 was added to the cart.

Go to Web-Shop

Part No. 990110 DMI 30 10 1 N

GTIN 4013364270718, Gross weight: 1.20 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 30 10 1 N
DEHNmid 30 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 30 kV
Tensión de servicio: Uc = 24,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 530 mm
Envolvente de silicona resistente a altas temperaturas: altura = 254 mm; RAL 3013

Producto DEHN
Tipo: DMI 30 10 1 N
art. no.: 990110
o equivalente



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 30 kV
Tensión de servicio (MCOV) AC (Uc ) 24,0 kV
Altura (h) 254 mm
Vía de fuga (+/- 5%) 530 mm

Product 990110 was added to Notepad.

Go to Notepad

Product 990110 was added to the cart.

Go to Web-Shop

Part No. 990111 DMI 31 10 1 N

GTIN 4013364102866, Customs tariff No. (EU): 85354000, Gross weight: 2.20 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 31 10 1 N
DEHNmid 31 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 31 kV
Tensión de servicio: Uc = 25,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 625 mm
Envolvente de silicona resistente a altas temperaturas: altura = 274 mm; RAL 3013

Producto DEHN
Tipo: DMI 31 10 1 N
art. no.: 990111
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 31 kV
Tensión de servicio (MCOV) AC (Uc ) 25,0 kV
Altura (h) 274 mm
Vía de fuga (+/- 5%) 625 mm

Product 990111 was added to Notepad.

Go to Notepad

Product 990111 was added to the cart.

Go to Web-Shop

Part No. 990112 DMI 33 10 1 N

GTIN 4013364102873, Customs tariff No. (EU): 85354000, Gross weight: 2.40 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 33 10 1 N
DEHNmid 33 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 33 kV
Tensión de servicio: Uc = 26,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 625 mm
Envolvente de silicona resistente a altas temperaturas: altura = 274 mm; RAL 3013

Producto DEHN
Tipo: DMI 33 10 1 N
art. no.: 990112
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 33 kV
Tensión de servicio (MCOV) AC (Uc ) 26,4 kV
Altura (h) 274 mm
Vía de fuga (+/- 5%) 625 mm

Product 990112 was added to Notepad.

Go to Notepad

Product 990112 was added to the cart.

Go to Web-Shop

Part No. 990113 DMI 36 10 1 N

GTIN 4013364102880, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 36 10 1 N
DEHNmid 36 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 36 kV
Tensión de servicio: Uc = 28,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 788 mm
Envolvente de silicona resistente a altas temperaturas: altura = 362 mm; RAL 3013

Producto DEHN
Tipo: DMI 36 10 1 N
art. no.: 990113
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 36 kV
Tensión de servicio (MCOV) AC (Uc ) 28,8 kV
Altura (h) 362 mm
Vía de fuga (+/- 5%) 788 mm

Product 990113 was added to Notepad.

Go to Notepad

Product 990113 was added to the cart.

Go to Web-Shop

Part No. 990114 DMI 39 10 1 N

GTIN 4013364102897, Customs tariff No. (EU): 85354000, Gross weight: 3.20 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 39 10 1 N
DEHNmid 39 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 39 kV
Tensión de servicio: Uc = 31,2 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 885 mm
Envolvente de silicona resistente a altas temperaturas: altura = 384 mm; RAL 3013

Producto DEHN
Tipo: DMI 39 10 1 N
art. no.: 990114
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 39 kV
Tensión de servicio (MCOV) AC (Uc ) 31,2 kV
Altura (h) 384 mm
Vía de fuga (+/- 5%) 885 mm

Product 990114 was added to Notepad.

Go to Notepad

Product 990114 was added to the cart.

Go to Web-Shop

Part No. 990115 DMI 42 10 1 N

GTIN 4013364102903, Customs tariff No. (EU): 85354000, Gross weight: 3.40 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 42 10 1 N
DEHNmid 42 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 42 kV
Tensión de servicio: Uc = 33,6 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 907 mm
Envolvente de silicona resistente a altas temperaturas: altura = 406 mm; RAL 3013

Producto DEHN
Tipo: DMI 42 10 1 N
art. no.: 990115
o equivalente



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 42 kV
Tensión de servicio (MCOV) AC (Uc ) 33,6 kV
Altura (h) 406 mm
Vía de fuga (+/- 5%) 907 mm

Product 990115 was added to Notepad.

Go to Notepad

Product 990115 was added to the cart.

Go to Web-Shop

Part No. 990116 DMI 45 10 1 N

GTIN 4013364102910, Gross weight: 4.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 45 10 1 N
DEHNmid 45 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 45 kV
Tensión de servicio: Uc = 36,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 990 mm
Envolvente de silicona resistente a altas temperaturas: altura = 414 mm; RAL 3013

Producto DEHN
Tipo: DMI 45 10 1 N
art. no.: 990116
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 45 kV
Tensión de servicio (MCOV) AC (Uc ) 36,0 kV
Altura (h) 414 mm
Vía de fuga (+/- 5%) 990 mm

Product 990116 was added to Notepad.

Go to Notepad

Product 990116 was added to the cart.

Go to Web-Shop

Part No. 990117 DMI 48 10 1 N

GTIN 4013364102927, Customs tariff No. (EU): 85354000, Gross weight: 3.80 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 48 10 1 N
DEHNmid 48 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 48 kV
Tensión de servicio: Uc = 38,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 1022 mm
Envolvente de silicona resistente a altas temperaturas: altura = 446 mm; RAL 3013

Producto DEHN
Tipo: DMI 48 10 1 N
art. no.: 990117
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 48 kV
Tensión de servicio (MCOV) AC (Uc ) 38,4 kV
Altura (h) 446 mm
Vía de fuga (+/- 5%) 1022 mm

Product 990117 was added to Notepad.

Go to Notepad

Product 990117 was added to the cart.

Go to Web-Shop

Part No. 990118 DMI 51 10 1 N

GTIN 4013364102934, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión DEHNmid 51 10 1 N
DEHNmid 51 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 51 kV
Tensión de servicio: Uc = 40,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 1107 mm
Envolvente de silicona resistente a altas temperaturas: altura = 456 mm; RAL 3013

Producto DEHN
Tipo: DMI 51 10 1 N
art. no.: 990118
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 51 kV
Tensión de servicio (MCOV) AC (Uc ) 40,8 kV
Altura (h) 456 mm
Vía de fuga (+/- 5%) 1107 mm

Product 990118 was added to Notepad.

Go to Notepad

Product 990118 was added to the cart.

Go to Web-Shop

DMI H

Vía de fuga elevada:
Para instalaciones de exterior

13 Products

Part No. 990201 DMI 15 10 1 H

GTIN 4013364102941, Customs tariff No. (EU): 85354000, Gross weight: 1.30 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión
DEHNmid 15 10 1 H
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 15 kV
Tensión de servicio: Uc = 12 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (H)
Línea de fuga: 363 mm
Envolvente de silicona resistente a altas temperaturas: altura = 162 mm; RAL 3013

Producto DEHN
Tipo: DMI 15 10 1 H
art. no.: 990201
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 15 kV
Tensión de servicio (MCOV) AC (Uc ) 12,0 kV
Altura (h) 162 mm
Vía de fuga (+/- 5%) 363 mm

Product 990201 was added to Notepad.

Go to Notepad

Product 990201 was added to the cart.

Go to Web-Shop

Part No. 990202 DMI 18 10 1 H

GTIN 4013364102958, Customs tariff No. (EU): 85354000, Gross weight: 1.50 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión
DEHNmid 18 10 1 H
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 18 kV
Tensión de servicio: Uc = 14,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (H)
Línea de fuga: 383 mm
Envolvente de silicona resistente a altas temperaturas: altura = 182 mm; RAL 3013

Producto DEHN
Tipo: DMI 18 10 1 H
art. no.: 990202
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 18 kV
Tensión de servicio (MCOV) AC (Uc ) 14,4 kV
Altura (h) 182 mm
Vía de fuga (+/- 5%) 383 mm

Product 990202 was added to Notepad.

Go to Notepad

Product 990202 was added to the cart.

Go to Web-Shop

Part No. 990203 DMI 21 10 1 H

GTIN 4013364102965, Customs tariff No. (EU): 85354000, Gross weight: 1.70 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión
DEHNmid 21 10 1 H
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 21 kV
Tensión de servicio: Uc = 16,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (H)
Línea de fuga: 480 mm
Envolvente de silicona resistente a altas temperaturas: altura = 204 mm; RAL 3013

Producto DEHN
Tipo: DMI 21 10 1 H
art. no.: 990203
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 21 kV
Tensión de servicio (MCOV) AC (Uc ) 16,8 kV
Altura (h) 204 mm
Vía de fuga (+/- 5%) 480 mm

Product 990203 was added to Notepad.

Go to Notepad

Product 990203 was added to the cart.

Go to Web-Shop

Part No. 990204 DMI 24 10 1 H

GTIN 4013364102972, Customs tariff No. (EU): 85354000, Gross weight: 1.80 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión
DEHNmid 24 10 1 H
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 24 kV
Tensión de servicio: Uc = 19,2 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (H)
Línea de fuga: 575 mm
Envolvente de silicona resistente a altas temperaturas: altura = 224 mm; RAL 3013

Producto DEHN
Tipo: DMI 24 10 1 H
art. no.: 990204
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 24 kV
Tensión de servicio (MCOV) AC (Uc ) 19,2 kV
Altura (h) 224 mm
Vía de fuga (+/- 5%) 575 mm

Product 990204 was added to Notepad.

Go to Notepad

Product 990204 was added to the cart.

Go to Web-Shop

Part No. 990205 DMI 27 10 1 H

GTIN 4013364102989, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión
DEHNmid 27 10 1 H
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 27 kV
Tensión de servicio: Uc = 21,6 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (H)
Línea de fuga: 595 mm
Envolvente de silicona resistente a altas temperaturas: altura = 244 mm; RAL 3013

Producto DEHN
Tipo: DMI 27 10 1 H
art. no.: 990205
o equivalente



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 27 kV
Tensión de servicio (MCOV) AC (Uc ) 21,6 kV
Altura (h) 244 mm
Vía de fuga (+/- 5%) 595 mm

Product 990205 was added to Notepad.

Go to Notepad

Product 990205 was added to the cart.

Go to Web-Shop

Part No. 990206 DMI 30 10 1 H

GTIN 4013364102996, Customs tariff No. (EU): 85354000, Gross weight: 2.10 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión
DEHNmid 30 10 1 H
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 30 kV
Tensión de servicio: Uc = 24,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (H)
Línea de fuga: 680 mm
Envolvente de silicona resistente a altas temperaturas: altura = 254 mm; RAL 3013

Producto DEHN
Tipo: DMI 30 10 1 H
art. no.: 990206
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 30 kV
Tensión de servicio (MCOV) AC (Uc ) 24,0 kV
Altura (h) 254 mm
Vía de fuga (+/- 5%) 680 mm

Product 990206 was added to Notepad.

Go to Notepad

Product 990206 was added to the cart.

Go to Web-Shop

Part No. 990207 DMI 31 10 1 H

GTIN 4013364103009, Customs tariff No. (EU): 85354000, Gross weight: 2.20 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión
DEHNmid 31 10 1 H
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 31 kV
Tensión de servicio: Uc = 25,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (H)
Línea de fuga: 775 mm
Envolvente de silicona resistente a altas temperaturas: altura = 274 mm; RAL 3013

Producto DEHN
Tipo: DMI 31 10 1 H
art. no.: 990207
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 31 kV
Tensión de servicio (MCOV) AC (Uc ) 25,0 kV
Altura (h) 274 mm
Vía de fuga (+/- 5%) 775 mm

Product 990207 was added to Notepad.

Go to Notepad

Product 990207 was added to the cart.

Go to Web-Shop

Part No. 990208 DMI 33 10 1 H

GTIN 4013364103016, Customs tariff No. (EU): 85354000, Gross weight: 2.40 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión
DEHNmid 33 10 1 H
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 33 kV
Tensión de servicio: Uc = 26,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (H)
Línea de fuga: 775 mm
Envolvente de silicona resistente a altas temperaturas: altura = 274 mm; RAL 3013

Producto DEHN
Tipo: DMI 33 10 1 H
art. no.: 990208
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 33 kV
Tensión de servicio (MCOV) AC (Uc ) 26,4 kV
Altura (h) 274 mm
Vía de fuga (+/- 5%) 775 mm

Product 990208 was added to Notepad.

Go to Notepad

Product 990208 was added to the cart.

Go to Web-Shop

Part No. 990209 DMI 36 10 1 H

GTIN 4013364103023, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión
DEHNmid 36 10 1 H
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 36 kV
Tensión de servicio: Uc = 28,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (H)
Línea de fuga: 1013 mm
Envolvente de silicona resistente a altas temperaturas: altura = 362 mm; RAL 3013

Producto DEHN
Tipo: DMI 36 10 1 H
art. no.: 990209
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 36 kV
Tensión de servicio (MCOV) AC (Uc ) 28,8 kV
Altura (h) 362 mm
Vía de fuga (+/- 5%) 1013 mm

Product 990209 was added to Notepad.

Go to Notepad

Product 990209 was added to the cart.

Go to Web-Shop

Part No. 990210 DMI 39 10 1 H

GTIN 4013364103030, Customs tariff No. (EU): 85354000, Gross weight: 3.20 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión
DEHNmid 39 10 1 H
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 39 kV
Tensión de servicio: Uc = 31,2 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (H)
Línea de fuga: 1110 mm
Envolvente de silicona resistente a altas temperaturas: altura = 384 mm; RAL 3013

Producto DEHN
Tipo: DMI 39 10 1 H
art. no.: 990210
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 39 kV
Tensión de servicio (MCOV) AC (Uc ) 31,2 kV
Altura (h) 384 mm
Vía de fuga (+/- 5%) 1110 mm

Product 990210 was added to Notepad.

Go to Notepad

Product 990210 was added to the cart.

Go to Web-Shop

Part No. 990212 DMI 45 10 1 H

GTIN 4013364103054, Customs tariff No. (EU): 85354000, Gross weight: 3.60 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión
DEHNmid 45 10 1 H
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 45 kV
Tensión de servicio: Uc = 36,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (H)
Línea de fuga: 1215 mm
Envolvente de silicona resistente a altas temperaturas: altura = 414 mm; RAL 3013

Producto DEHN
Tipo: DMI 45 10 1 H
art. no.: 990212
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 45 kV
Tensión de servicio (MCOV) AC (Uc ) 36,0 kV
Altura (h) 414 mm
Vía de fuga (+/- 5%) 1215 mm

Product 990212 was added to Notepad.

Go to Notepad

Product 990212 was added to the cart.

Go to Web-Shop

Part No. 990213 DMI 48 10 1 H

GTIN 4013364103061, Customs tariff No. (EU): 85354000, Gross weight: 3.80 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión
DEHNmid 48 10 1 H
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 48 kV
Tensión de servicio: Uc = 38,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (H)
Línea de fuga: 1322 mm
Envolvente de silicona resistente a altas temperaturas: altura = 446 mm; RAL 3013

Producto DEHN
Tipo: DMI 48 10 1 H
art. no.: 990213
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 48 kV
Tensión de servicio (MCOV) AC (Uc ) 38,4 kV
Altura (h) 446 mm
Vía de fuga (+/- 5%) 1322 mm

Product 990213 was added to Notepad.

Go to Notepad

Product 990213 was added to the cart.

Go to Web-Shop

Part No. 990214 DMI 51 10 1 H

GTIN 4013364103078, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión
DEHNmid 51 10 1 H
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 51 kV
Tensión de servicio: Uc = 40,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (H)
Línea de fuga: 1407 mm
Envolvente de silicona resistente a altas temperaturas: altura = 456 mm; RAL 3013

Producto DEHN
Tipo: DMI 51 10 1 H
art. no.: 990214
o equivalente

Certificates



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tensión de dimensionamiento AC (Ur ) 51 kV
Tensión de servicio (MCOV) AC (Uc ) 40,8 kV
Altura (h) 456 mm
Vía de fuga (+/- 5%) 1407 mm

Product 990214 was added to Notepad.

Go to Notepad

Product 990214 was added to the cart.

Go to Web-Shop
back to top
