DEHNcharge

• Descargador combinado precableado tipo 1 + tipo 2 para gran almacenamiento en baterías de CC
• Circuito Y probado y resistente a fallos
• Optimización del espacio de la envolvente con un ancho de solo 4 módulos para tensiones hasta 1500 V CC
• Nivel de protección de aplicación optimizada de ≤ 3 kV
• Utilizable hasta una corriente prospectiva de cortocircuito máx. de 100 kA
• Señalización del estado operativo mediante señalización verde/roja en la ventanilla de inspección

1 Product

Part No. 900095 DCG T1 BATT 1500 FM

GTIN 4013364510838, Customs tariff No. (EU): 85354000, Gross weight: 587.00 g, PU: 1.00 unidad(es)

Images

Additional information

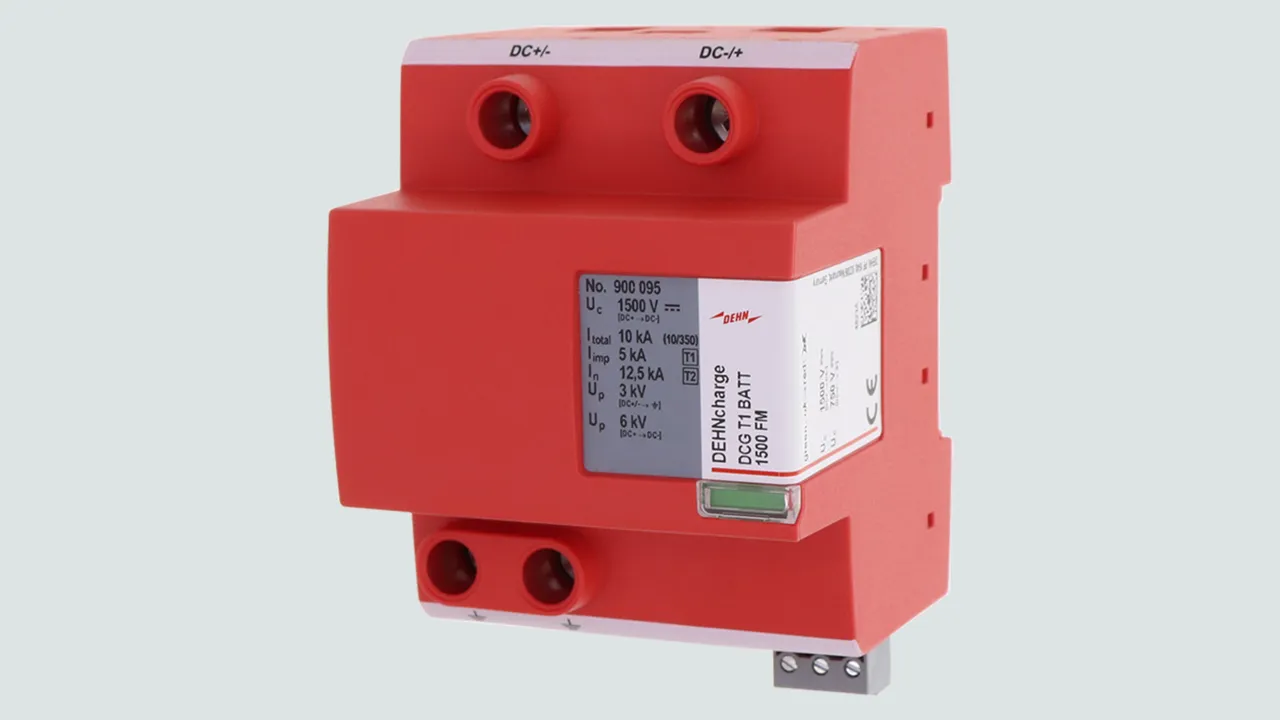

Descargador combinado DEHNcharge T1 BATT 1500 FM
Descargador combinado multipolo tipo 1 + tipo 2
para acumuladores de baterías de hasta 1500 V CC, ancho de 4 módulos
Descargador tipo 1 + tipo 2 de acuerdo con EN 61643-11
Dispositivo combinado de aislamiento y cortocircuito
con contacto de señalización remota
Indicación de fallo
Tensión PV máxima: <= 1500 V CC
Corriente de choque de rayo total: 5 kA
Nivel de protección: <= 3 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 100 kA

Producto DEHN
Tipo: DCG T1 BATT 1500 FM
art. no.: 900095
o equivalente



Technical data

DPS de acuerdo con IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión permisible de servicio DC [DC+/DC-] (UC ) ≤ 1500 V
Máxima tensión permisible de servicio CC [(CC/CC-) --> PE] (UC ) ≤ 750 V
Resistencia a cortocircuito (t ≤ 5,83 ms) (ISCCR ) 100 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (Itotal ) 10 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (Iimp ) 5 kA
Nivel de protección [(DC+/DC-) -> PE] (UP ) < 3 kV
Nivel de protección [DC+ -> DC-] (UP ) < 6 kV
Contacto de señalización a distancia Contacto conmutado
