Werkzeuge und Zubehör

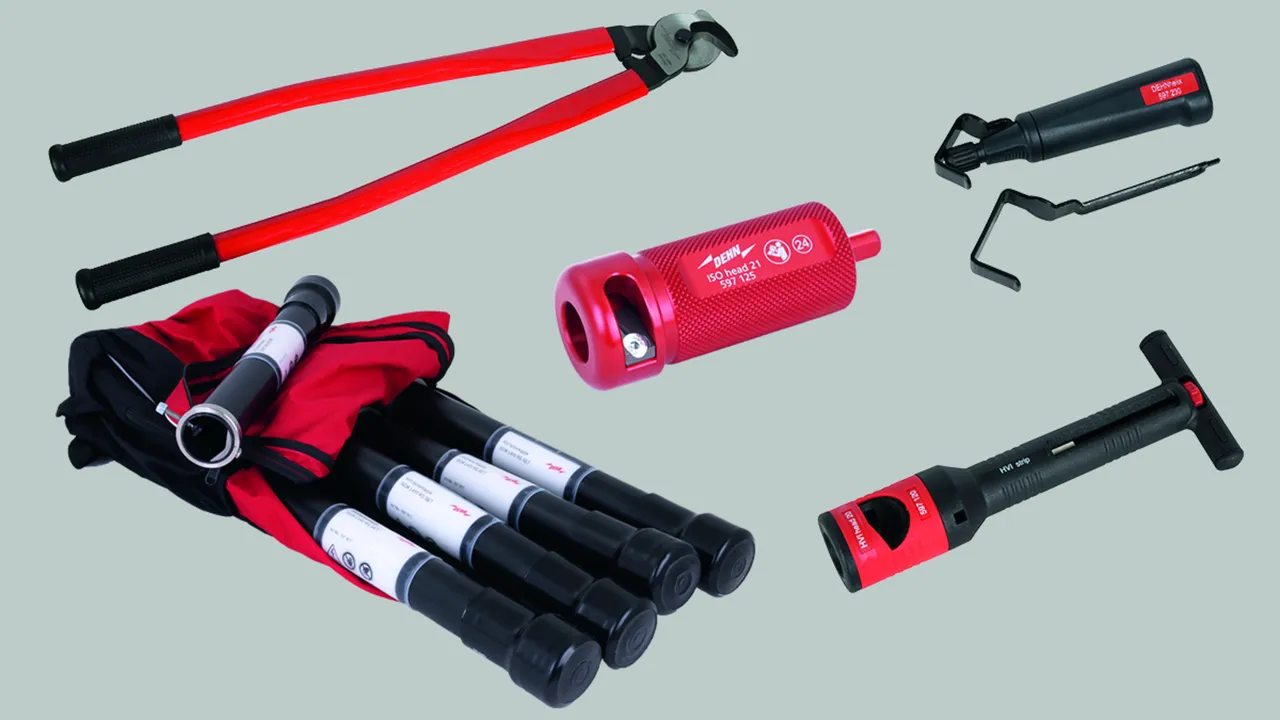

Hier finden Sie Werkzeuge für die Konfektionierung unserer hochspannungsfesten, isolierten Ableitungen sowie den Fräskopf für die Montage der isolierten Anschlusselemente und das Zubehör für HVI check.

Abmantelwerkzeug

1 Product

Part No. 597230 AW DEHNHELIX

GTIN 4013364155015, Customs tariff No. (EU): 82055980, Gross weight: 201.60 g, PU: 1.00 Stk.

Images

Additional information


Durchmesser Ø Leitung: 23 mm
Werkstoff Formteil: Kunststoff
Werkstoff Klinge: NIRO
Farbe: schwarz ●

Fabrikat: DEHN
Typ: AW DEHNHELIX
Art.-Nr.: 597230
oder gleichwertig.



Technical data

Durchmesser Ø Leitung 23 mm
Werkstoff Formteil Kunststoff
Werkstoff Klinge NIRO
Farbe schwarz ●

Product 597230 was added to Notepad.

Go to Notepad

Product 597230 was added to the cart.

Go to Web-Shop

Abisolierwerkzeug

HVI strip 20 Werkzeug zum Absetzen des halbleitenden Mantels und gleichzeitig der PE-Isolierung der HVI Leitung und HVI light plus Leitung mit einem Außendurchmesser von 20 mm. Die Abisolierlänge ist in Stufen (Rastpunkte) von 0,2 mm über das im Griff eingebaute Stellrad regulierbar. Ausführung komplett mit Handgriff und Schneidkopf.

1 Product

Part No. 597220 HVI STRIP 20

GTIN 4013364144972, Customs tariff No. (EU): 82055980, Gross weight: 330.00 g, PU: 1.00 Stk.

Images

Additional information


Durchmesser Ø Leitung: 20 mm (ggf. grauen Mantel vorher entfernen)
Werkstoff Formteil: Kunststoff
Werkstoff Klinge: NIRO
Farbe: schwarz ● / rot ●
Abmessung: ca. 231 x 97 mm

Fabrikat: DEHN
Typ: HVI STRIP 20
Art.-Nr.: 597220
oder gleichwertig.



Technical data

Durchmesser Ø Leitung 20 mm (ggf. grauen Mantel vorher entfernen)
Werkstoff Formteil Kunststoff
Werkstoff Klinge NIRO
Farbe schwarz ● / rot ●
Abmessung ca. 231 x 97 mm

Product 597220 was added to Notepad.

Go to Notepad

Product 597220 was added to the cart.

Go to Web-Shop

Kabelschere

Kabelschere zum einfachen Ablängen der HVI light Leitung, HVI Leitung (Außendurchmesser 20 / 23 mm) und HVI power Leitung (Außendurchmesser 27 mm) sowie für die CUI Leitung.
Durch den speziellen Aufbau der Kabelschere können auch mehrdrähtige Leitungen korrekt geschnitten werden um das Aufbringen der Anschlusselemente zu vereinfachen.

1 Product

Part No. 597032 HVI CUTTER 32

GTIN 4013364155008, Customs tariff No. (EU): 82033000, Gross weight: 1.49 kg, PU: 1.00 Stk.

Images

Additional information

Kabelschere
Kabelschere zum einfachen
Ablängen der HVI light Leitung,
HVI light plus, HVI Leitung
(Außendurchmesser 20 / 23 mm)
und HVI power Leitung
(Außendurchmesser 27 mm)
sowie für die CUI-Leitung.
Durchmesser Ø Leitung: bis 32 mm
Werkstoff Messer: Werkzeugstahl (CR-Moly (SCM440))
Werkstoff Holme: Carbonstahl (SS400)
Länge: 600 mm
Farbe Holme: rot (ähnlich RAL 3020) ●

Fabrikat: DEHN
Typ: HVI CUTTER 32
Art.-Nr.: 597032
oder gleichwertig.



Technical data

Durchmesser Ø Leitung bis 32 mm
Werkstoff Messer Werkzeugstahl (CR-Moly (SCM440))
Werkstoff Holme Carbonstahl (SS400)
Länge 600 mm
Farbe Holme rot (ähnlich RAL 3020) ●

Product 597032 was added to Notepad.

Go to Notepad

Product 597032 was added to the cart.

Go to Web-Shop

Fräskopf

Fräskopf zur Montage der prüfbaren, isolierten Anschlusselemente an hochspannungsfesten, isolierten Ableitungen.

1 Product

Part No. 597125 ISO HEAD 21

GTIN 4013364513945, Customs tariff No. (EU): 82055980, Gross weight: 276.84 g, PU: 1.00 Stk.

Images

Additional information

Fräskopf
zur Montage der isolierten
Anschlusselemente an
hochspannungsfesten,
isolierten Ableitungen
Durchmesser Ø Leitung: 21 mm
Werkstoff Formteil: Al
Werkstoff Klinge: Stahl Legierung
Farbe: rot ●
Abmessung: ca. 105 x 40 mm

Fabrikat: DEHN
Typ: ISO HEAD 21
Art.-Nr.: 597125
oder gleichwertig.



Technical data

Durchmesser Ø Leitung 21 mm
Werkstoff Formteil Al
Werkstoff Klinge Stahl Legierung
Farbe rot ●
Abmessung ca. 105 x 40 mm

Product 597125 was added to Notepad.

Go to Notepad

Product 597125 was added to the cart.

Go to Web-Shop

Isolierkappe

Isolierkappen für die Isolationsprüfung an hochspannungsfesten, isolierten Ableitungen.
Set: 5 Stück im passenden Rucksack.
Durch die Isolierkappen können Anschlusselemente sicher isoliert und somit Berührungen und Messfehler vermieden werden.

1 Product

Part No. 597817 ISOK L450 RS SET

GTIN 4013364512597, Customs tariff No. (EU): 39269097, Gross weight: 400.00 g, PU: 1.00 Stk.

Images

Additional information

Isolierkappen für die Isolationsprüfung
Isolierkappen für die Isolationsprüfung
an hochspannungsfesten
isolierten Ableitungen
Set: 5 Stück im passenden
Rucksack
Farbe: schwarz
Öffnung: 34 mm
Geeignet für: HVI light plus und HVI
Länge: 450 mm
Material: Kunststoff

Fabrikat: DEHN
Typ: ISOK L450 RS SET
Art.-Nr.: 597817
oder gleichwertig.



Technical data

Farbe schwarz 1
Öffnung (Ø) 34 mm
Geeignet für HVI light plus und HVI
Länge 450 mm
Material Kunststoff

Product 597817 was added to Notepad.

Go to Notepad

Product 597817 was added to the cart.

Go to Web-Shop
