Entlade- und Potentialausgleichsvorrichtungen

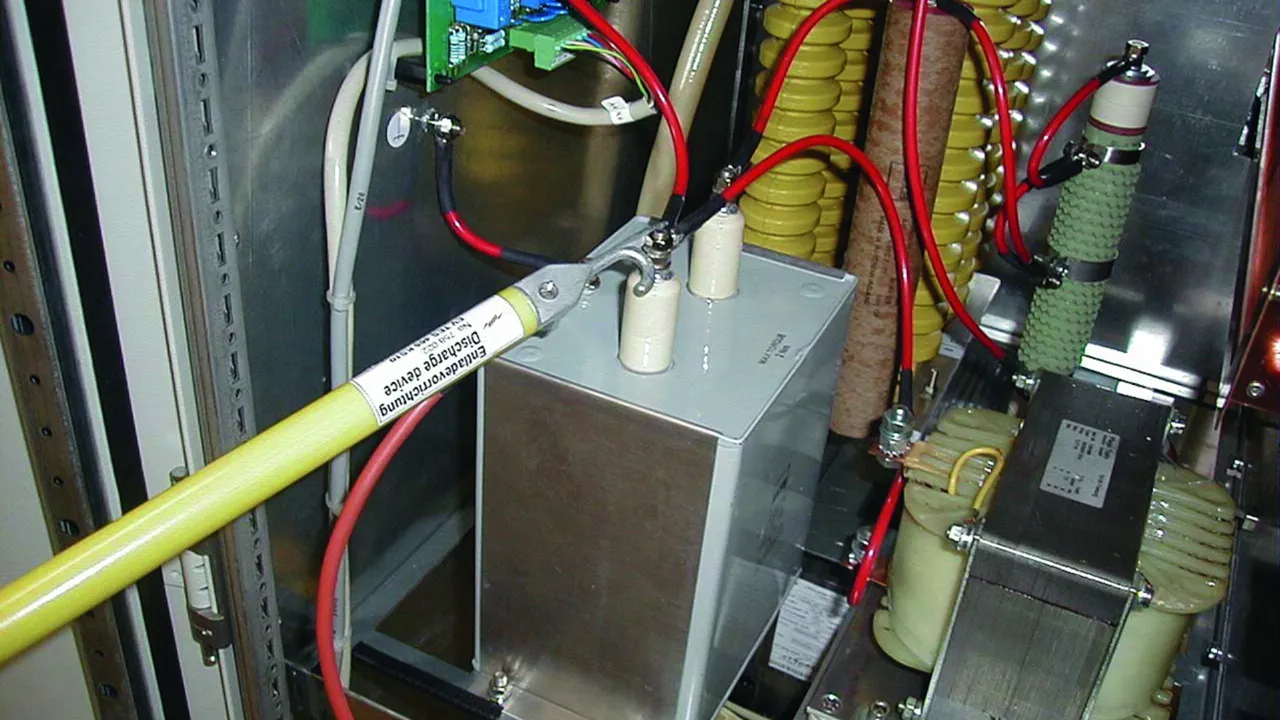

Zum Ableiten statischer Aufladungen
Unterschiedliche Tastspitzen
Einhängeklinke speziell für Elektrofilteranlagen, zum Einhängen an Rundleiter Ø12 ... 26,5 mm
Seileinführungen wasserdicht kunststoffummantelt, mit zusätzlichem Knickschutz

Entladevorrichtung mit Handgriff und Erdungsklemme mit Flügelschraube

1 Product

Part No. 758020 EV TES 465 EK

GTIN 4013364098992, Customs tariff No. (EU): 85369095, Gross weight: 1.44 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich	bis 20 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich	bis 20 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Product 758020 was added to Notepad.

Go to Notepad

Product 758020 was added to the cart.

Go to Web-Shop

Entladevorrichtung mit Handgriff und Erdungszange mit Spannfeder

1 Product

Part No. 758021 EV TES 465 EZ

GTIN 4013364099005, Customs tariff No. (EU): 85369095, Gross weight: 1.20 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Product 758021 was added to Notepad.

Go to Notepad

Product 758021 was added to the cart.

Go to Web-Shop

Entladevorrichtung mit Handgriff und erdseitigem Kabelschuh

Bohrung Ø8,4 mm und Silikonleitung.

1 Product

Part No. 758022 EV TES 465 KS10

GTIN 4013364099012, Customs tariff No. (EU): 85369095, Gross weight: 750.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Seillänge	3500 mm
Seilquerschnitt	10 mm²
Seilhülle	rote Silikonleitung
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	10 mm²
Seilhülle	rote Silikonleitung
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Product 758022 was added to Notepad.

Go to Notepad

Product 758022 was added to the cart.

Go to Web-Shop

Entladevorrichtung mit Erdungsklemme mit Flügelschraube

1 Product

Part No. 758001 EV TS 2000 EK

GTIN 4013364004030, Customs tariff No. (EU): 85369095, Gross weight: 3.22 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich	bis 20 mm
Werkstoff Tastspitze	Cu-Legierung/gal Sn

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich	bis 20 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tastspitze	Cu-Legierung/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Product 758001 was added to Notepad.

Go to Notepad

Product 758001 was added to the cart.

Go to Web-Shop

Entladevorrichtung mit Erdungszange mit Spannfeder

1 Product

Part No. 758003 EV TS 2000 EZ

GTIN 4013364004047, Customs tariff No. (EU): 85369095, Gross weight: 2.95 kg, PU: 1.00 Stk.

Images

Additional information

Technical data

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Werkstoff Tastspitze	Cu-Legierung/gal Sn
^*) Prüfung nach eigenen Angaben

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Isoliervermögen Isolierrohr (in Anlehnung an DIN VDE 0681-1)	75 kV
Max. Ableitstoßstrom (8/20 µs)*	50 kA
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tastspitze	Cu-Legierung/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
^*) Prüfung nach eigenen Angaben

Product 758003 was added to Notepad.

Go to Notepad

Product 758003 was added to the cart.

Go to Web-Shop

Erdungsvorrichtung mit Erdungsklemme mit Knebel

Zum Einhängen an Rundleitern Ø12 ... 26,5 mm von Elektrofilteranlagen.

1 Product

Part No. 758015 EV EH 1725 EK

GTIN 4013364041608, Customs tariff No. (EU): 85369095, Gross weight: 3.62 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Seillänge	3500 mm
Seilquerschnitt	25 mm²
Seilhülle	transparent
Rohrlänge	1500 mm
Gesamtlänge (l_G )	1725 mm
Klemmbereich	bis 30 mm
Werkstoff Einhängeklinke	Bronze/gal Sn

Seillänge	3500 mm
Seilquerschnitt	25 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Anschließteil an Erdungsanlage	Erdungsklemme Typ F 2, Klemmbereich bis 30 mm
Rohrlänge	1500 mm
Gesamtlänge (l_G )	1725 mm
Klemmbereich	bis 30 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Einhängeklinke	Bronze/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Product 758015 was added to Notepad.

Go to Notepad

Product 758015 was added to the cart.

Go to Web-Shop

Entladevorrichtung mit Tast- und Einhängespitze und erdseitigem Kabelschuh

Presskabelschuh PK1 (Bohrung Ø12,5 mm mit Verdrehungsschutz).

1 Product

Part No. 758025 EV TES STK 1500 KS

GTIN 4013364127838, Customs tariff No. (EU): 85369095, Gross weight: 2.29 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1500 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1500 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Product 758025 was added to Notepad.

Go to Notepad

Product 758025 was added to the cart.

Go to Web-Shop

Entladevorrichtung mit Einhängebügel und erdseitigem Kabelschuh

Presskabelschuh PK1 (Bohrung Ø12,5 mm mit Verdrehungsschutz).

1 Product

Part No. 758028 EV EHB 1600 SN7114

GTIN 4013364132450, Customs tariff No. (EU): 85369095, Gross weight: 5.16 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1600 mm
Werkstoff Einhängebügel	NIRO

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1600 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Einhängebügel	NIRO
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Product 758028 was added to Notepad.

Go to Notepad

Product 758028 was added to the cart.

Go to Web-Shop

Potentialausgleichsvorrichtung mit isolierten Erdungsklemmen

1 Product

Part No. 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, Customs tariff No. (EU): 85369095, Gross weight: 3.21 kg, PU: 1.00 Stk.

Images

Additional information

Technical data

Seillänge A / B / C	1750 mm
Seillänge D	3200 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Klemmbereich	5-25 mm

Seillänge A / B / C	1750 mm
Seillänge D	3200 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Klemmbereich	5-25 mm
Farbe Klemme A / B / C	schwarz
Farbe Klemme D	rot
Mögliche Klemmenbetätigungen	> 500
Max. zulässiger Dauerstrom	10 A
Einsatztemperaturbereich	-30 °C ... +50 °C
Lagertemperaturbereich	-40 °C ... +70 °C
Leiteraufbau	feindrähtige blanke Cu-Litze nach VDE 0295-6
Durchschlagfestigkeit Seilmantel	min. 10 kV/mm
Wandstärke Isolation	1,20 mm (typisch)
Isolierung	PVC-Mischung TM2 nach HD21.1

Product 758099 was added to Notepad.

Go to Notepad

Product 758099 was added to the cart.

Go to Web-Shop

Entladevorrichtung mit Handgriff, ohne Erdungsleitung

1 Product

Part No. 758036 EV TES 465 SN7215

GTIN 4013364133884, Customs tariff No. (EU): 85369095, Gross weight: 1.35 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Schraube	M8 x 20 mm
Werkstoff Tast- und Einhängespitze	Zamak

Product 758036 was added to Notepad.

Go to Notepad

Product 758036 was added to the cart.

Go to Web-Shop

Entladevorrichtung mit Tastspitze, ohne Erdungsleitung

1 Product

Part No. 758075 EV TS STK 1470

GTIN 4013364247789, Customs tariff No. (EU): 85369095, Gross weight: 1.75 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Rohrlänge	1310 mm
Gesamtlänge (l_G )	1470 mm
Schraube	M8 x 20 mm
Werkstoff Tastspitze	Cu-Legierung/gal Sn

Product 758075 was added to Notepad.

Go to Notepad

Product 758075 was added to the cart.

Go to Web-Shop

Entladevorrichtung mit Tast- und Einhängespitze, ohne Erdungsleitung

1 Product

Part No. 758085 EV TES STK 1500

GTIN 4013364247819, Customs tariff No. (EU): 85369095, Gross weight: 1.42 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Rohrlänge	1310 mm
Gesamtlänge (l_G )	1500 mm
Schraube	M8 x 20 mm
Werkstoff Tast- und Einhängespitze	Zamak

Product 758085 was added to Notepad.

Go to Notepad

Product 758085 was added to the cart.

Go to Web-Shop

Entladevorrichtung mit Einhängebügel, ohne Erdungsleitung

1 Product

Part No. 758095 EV EHB STK 1600

GTIN 4013364247826, Customs tariff No. (EU): 85369095, Gross weight: 2.32 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

Technical data

Rohrlänge	1310 mm
Gesamtlänge (l_G )	1600 mm
Schraube	M8 x 20 mm
Werkstoff Einhängebügel	NIRO

Product 758095 was added to Notepad.

Go to Notepad

Product 758095 was added to the cart.

Go to Web-Shop

Entlade- und Potentialausgleichsvorrichtungen

Entladevorrichtung mit Handgriff und Erdungsklemme mit Flügelschraube

Part No. 758020 EV TES 465 EK

Product 758020 was added to Notepad.

Product 758020 was added to the cart.

Entladevorrichtung mit Handgriff und Erdungszange mit Spannfeder

Part No. 758021 EV TES 465 EZ

Product 758021 was added to Notepad.

Product 758021 was added to the cart.

Entladevorrichtung mit Handgriff und erdseitigem Kabelschuh

Part No. 758022 EV TES 465 KS10

Product 758022 was added to Notepad.

Product 758022 was added to the cart.

Entladevorrichtung mit Erdungsklemme mit Flügelschraube

Part No. 758001 EV TS 2000 EK

Product 758001 was added to Notepad.

Product 758001 was added to the cart.

Entladevorrichtung mit Erdungszange mit Spannfeder

Part No. 758003 EV TS 2000 EZ

Product 758003 was added to Notepad.

Product 758003 was added to the cart.

Erdungsvorrichtung mit Erdungsklemme mit Knebel

Part No. 758015 EV EH 1725 EK

Product 758015 was added to Notepad.

Product 758015 was added to the cart.

Entladevorrichtung mit Tast- und Einhängespitze und erdseitigem Kabelschuh

Part No. 758025 EV TES STK 1500 KS

Product 758025 was added to Notepad.

Product 758025 was added to the cart.

Entladevorrichtung mit Einhängebügel und erdseitigem Kabelschuh

Part No. 758028 EV EHB 1600 SN7114

Product 758028 was added to Notepad.

Product 758028 was added to the cart.

Potentialausgleichsvorrichtung mit isolierten Erdungsklemmen

Part No. 758099 PAV 3+1 16 ZAK

Product 758099 was added to Notepad.

Product 758099 was added to the cart.

Entladevorrichtung mit Handgriff, ohne Erdungsleitung

Part No. 758036 EV TES 465 SN7215

You are not authorized to download 758036.stp

You are not authorized to download 758036.igs

You are not authorized to download 758036.jt

You are not authorized to download 758036.dwg

Product 758036 was added to Notepad.

Product 758036 was added to the cart.

Entladevorrichtung mit Tastspitze, ohne Erdungsleitung

Part No. 758075 EV TS STK 1470

Product 758075 was added to Notepad.

Product 758075 was added to the cart.

Entladevorrichtung mit Tast- und Einhängespitze, ohne Erdungsleitung

Part No. 758085 EV TES STK 1500

Product 758085 was added to Notepad.

Product 758085 was added to the cart.

Entladevorrichtung mit Einhängebügel, ohne Erdungsleitung

Part No. 758095 EV EHB STK 1600

You are not authorized to download 758095.stp

You are not authorized to download 758095.igs

You are not authorized to download 758095.jt

You are not authorized to download 758095.dwg

You are not authorized to download 758095m_D.dxf

Product 758095 was added to Notepad.

Product 758095 was added to the cart.
