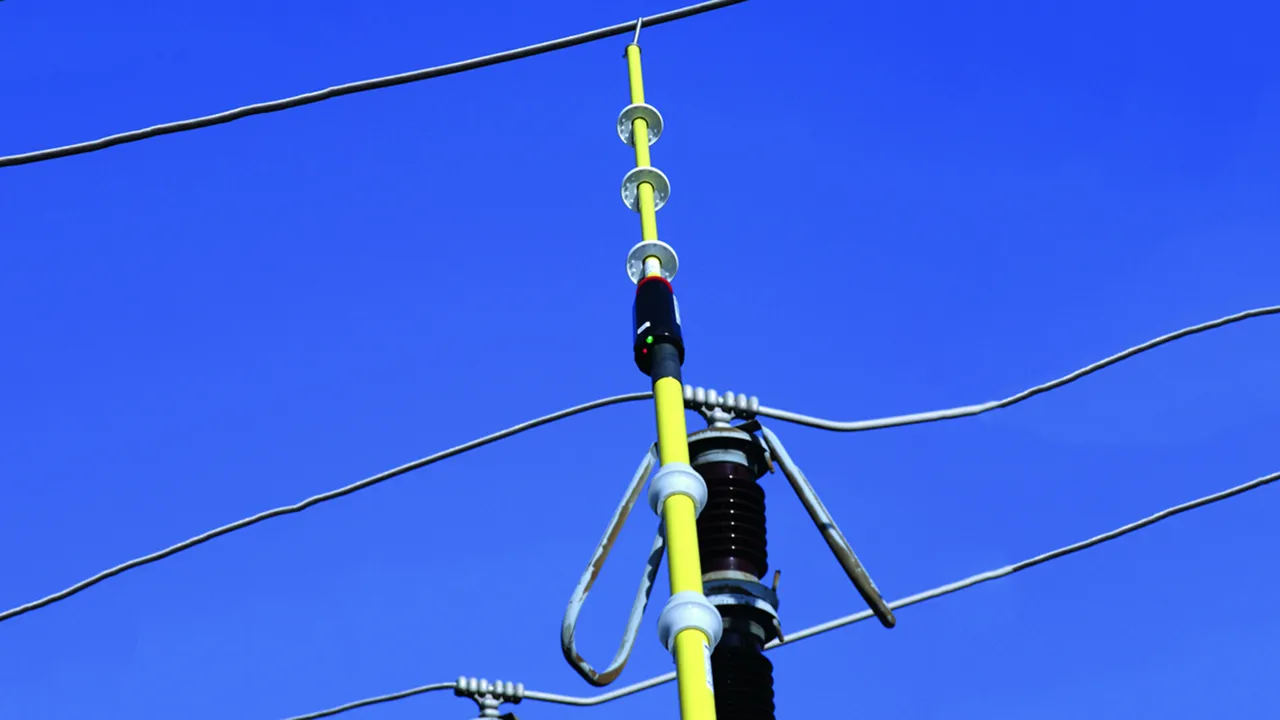

Spannungsprüferset PHE III

Sicher – Spannungsfreiheit feststellen

Sichere Anzeigenerkennung
Leichte Handhabung
Universell einsetzbares Set
Kosten- / platzsparender Transport

Details

Nennspannung 20 kV / 50 Hz

Kategorie "S" für Schaltanlagen und Freileitungen.

1 Product

Part No. 767724 PHE3S 20 S ZK

GTIN 4013364125902, Customs tariff No. (EU): 90303370, Gross weight: 4.22 kg, PU: 1.00 Stk.

Images

Additional information

Certificates

Technical data

Nennspannung (U_N )	20 kV
Gesamtlänge (l_{G max} )	3080 mm
Eintauchtiefe (I_{O max} )	1580 mm

Nennspannung (U_N )	20 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (l_{G max} )	3080 mm
Eintauchtiefe (I_{O max} )	1580 mm
Norm Prüfkopf	DIN VDE 0682-411 (EN/IEC 61243-1)
Norm Universalzahnkupplung	DIN VDE 0682-211 (EN/IEC 60832)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Product 767724 was added to Notepad.

Go to Notepad

Product 767724 was added to the cart.

Go to Web-Shop

Nennspannung 20 kV / 50 Hz

Kategorie "L" für Freileitungen.

1 Product

Part No. 767725 PHE3S 20 L ZK

GTIN 4013364125919, Customs tariff No. (EU): 90303370, Gross weight: 9.10 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Certificates

Technical data

Nennspannung (U_N )	20 kV
Gesamtlänge (l_{G max} / I_{G min} )	11000 / 2150 mm
Eintauchtiefe (I_O )	190 mm

Nennspannung (U_N )	20 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	L
Gesamtlänge (l_{G max} / I_{G min} )	11000 / 2150 mm
Eintauchtiefe (I_O )	190 mm
Norm Prüfkopf	DIN VDE 0682-411 (EN/IEC 61243-1)
Norm Universalzahnkupplung	DIN VDE 0682-211 (EN/IEC 60832)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Product 767725 was added to Notepad.

Go to Notepad

Product 767725 was added to the cart.

Go to Web-Shop

Nennspannungsbereich 60 ... 110 kV / 50 Hz

Kategorie "S" für Schaltanlagen und Freileitungen.

2 Products

Part No. 767980 PHE3S2 60 110 S

GTIN 4013364125926, Customs tariff No. (EU): 90303370, Gross weight: 6.98 kg, PU: 1.00 Stk.

Predecessor

Images

Additional information

Certificates

Technical data

Nennspannung (U_N )	60 ... 110 kV
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	60 ... 110 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Product 767980 was added to Notepad.

Go to Notepad

Product 767980 was added to the cart.

Go to Web-Shop

Part No. 767990 PHE3 60 110 S

GTIN 4013364135956, Customs tariff No. (EU): 90303370, Gross weight: 3.48 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Certificates

Technical data

Nennspannung (U_N )	60 ... 110 kV
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	60 ... 110 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Product 767990 was added to Notepad.

Go to Notepad

Product 767990 was added to the cart.

Go to Web-Shop

Nennspannungsbereich 60 ... 110 kV / 50 Hz, KODIERT

Spezielle Prüfspitze und Anzeigegerät sind zueinander kodiert. D. h., es passt mechanisch keine andere Prüfspitze in das verwendete Anzeigegerät. Eine Verwechslung mit anderen Prüfspitzen ist somit ausgeschlossen.

Kategorie "S" für Schaltanlagen und Freileitungen in kodierter Ausführung.

1 Product

Part No. 769712 PHE3S60 110S CSN7774

GTIN 4013364242517, Customs tariff No. (EU): 90303370, Gross weight: 7.23 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Certificates

Technical data

Nennspannung (U_N )	60 ... 110 kV
Gesamtlänge (l_{G max} / I_{G min} )	4470 / 2840 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	60 ... 110 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (l_{G max} / I_{G min} )	4470 / 2840 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Product 769712 was added to Notepad.

Go to Notepad

Product 769712 was added to the cart.

Go to Web-Shop

Nennspannungsbereich 110 ... 132 kV / 50 und 16,7 Hz

Ohne Umschaltung für Drehstromanlagen 50 Hz und mittig geerdete einphasige Bahnstromleitungen 16,7 Hz.
Keine Bereichsumschaltung notwendig.

Kategorie "S"

1 Product

Part No. 767131 PHE3S 110 132 S

GTIN 4013364139411, Customs tariff No. (EU): 90303370, Gross weight: 6.20 kg, PU: 1.00 Stk.

Images

Additional information

Certificates

Technical data

Nennspannung (U_N )	110 ... 132 kV
Gesamtlänge (I_G )	3440 mm
Eintauchtiefe (I_O )	880 mm
DB Zeichnungs-Nr.	3 Eku 710 001
DB Material-Nr.	01 101 358

Nennspannung (U_N )	110 ... 132 kV
Spannungsart	AC
Frequenz	50 und 16,7 Hz
Kategorie	S
Gesamtlänge (I_G )	3440 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
DB Zeichnungs-Nr.	3 Eku 710 001
DB Material-Nr.	01 101 358

Product 767131 was added to Notepad.

Go to Notepad

Product 767131 was added to the cart.

Go to Web-Shop

Nennspannung 66 kV / 16,7 Hz

Kategorie "S" für einseitig geerdete Einphasenanlagen

1 Product

Part No. 769714 PHE3 66 16.7S SN7705

GTIN 4013364246768, Customs tariff No. (EU): 90303370, Gross weight: 3.76 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Certificates

Technical data

Nennspannung (U_N )	66 kV
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	66 kV
Spannungsart	AC
Frequenz	16,7 Hz
Kategorie	S
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Freiluftanlagen
Anwendung	Oberleitungen elektrischer Bahnen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Product 769714 was added to Notepad.

Go to Notepad

Product 769714 was added to the cart.

Go to Web-Shop
