Part No. 908300 DG MU 3PY 208 3W+G

GTIN 4013364148680, Customs tariff No. (EU): 85363030, Gross weight: 323.70 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU 3PY 208 3W+G R
3-poliger, modularer, steckbarer Überspannungs-Ableiter
für 120/208 V Wye Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 120/208 V Wye
Schutzpegel [L-G]/[L-L]: 600 Vpk / 1200 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 3TE

Fabrikat: DEHN
Typ: DG MU 3PY 208 3W+G
Art.-Nr.: 908300
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	180 V / 360 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	600 V / 1200 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	120 V / 208 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	180 V / 360 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	600 V / 1200 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20

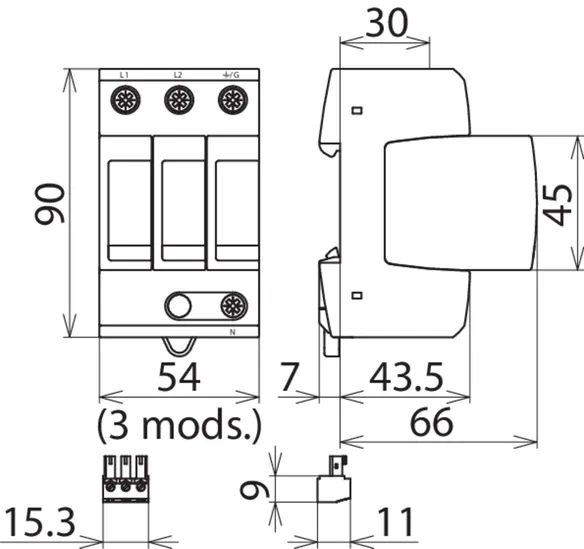

Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908300 was added to Notepad.

Go to Notepad

Product 908300 was added to the cart.

Go to Web-Shop

Part No. 908314 DG MU 3PY 480 3W+G

GTIN 4013364148703, Customs tariff No. (EU): 85363030, Gross weight: 360.30 g, PU: 1.00 Stk.

Images

Additional information

CAD files

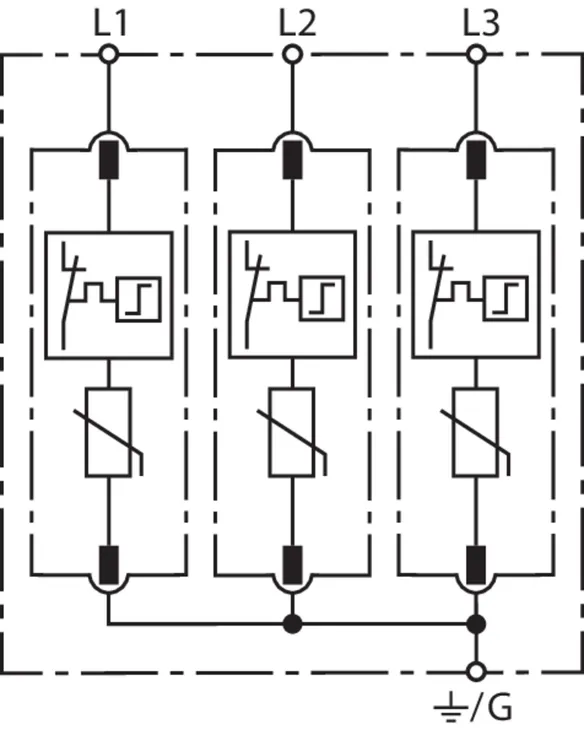

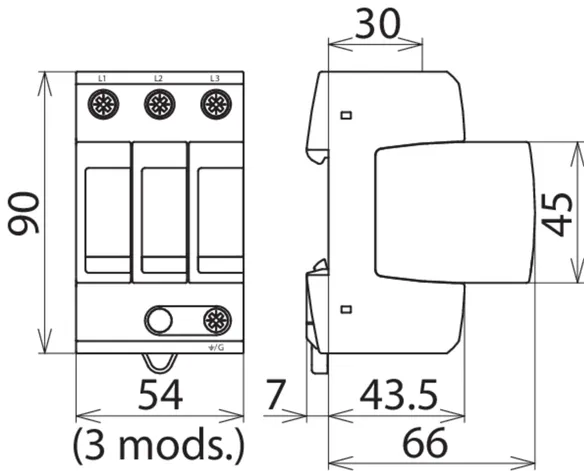

Überspannungs-Ableiter DEHNguard MU 3PY 480 3W+G
3-poliger, modularer, steckbarer Überspannungs-Ableiter
für 277/480 V Wye Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 277/480 V Wye
Schutzpegel [L-G]/[L-L]: 1200 Vpk / 2400 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 3TE

Fabrikat: DEHN
Typ: DG MU 3PY 480 3W+G
Art.-Nr.: 908314
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1200 V / 2500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	277 V / 480 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1200 V / 2500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908314 was added to Notepad.

Go to Notepad

Product 908314 was added to the cart.

Go to Web-Shop

Part No. 908301 DG MU 3PY 600 3W+G

GTIN 4013364148727, Customs tariff No. (EU): 85363030, Gross weight: 383.70 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU 3PY 600 3W+G
3-poliger, modularer, steckbarer Überspannungs-Ableiter
für 347/600 V Wye Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 347/600 V Wye
Schutzpegel [L-G]/[L-L]: 1500 Vpk/3000 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 3TE

Fabrikat: DEHN
Typ: DG MU 3PY 600 3W+G
Art.-Nr.: 908301
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	510 V / 1020 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1500 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	347 V / 600 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	510 V / 1020 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1500 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908301 was added to Notepad.

Go to Notepad

Product 908301 was added to the cart.

Go to Web-Shop

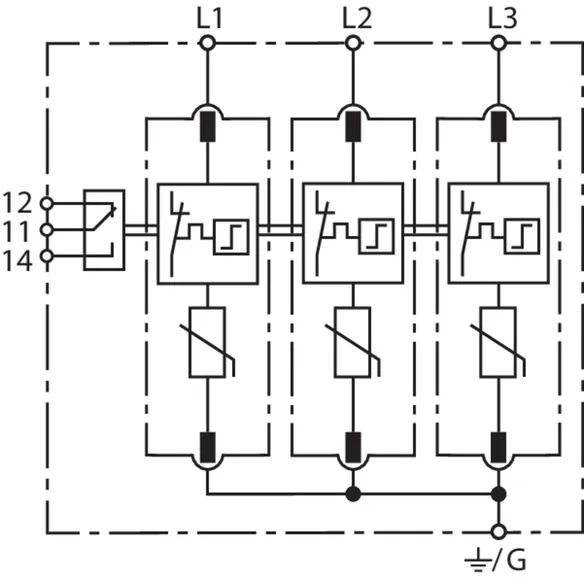

Part No. 908305 DG MU 3PY 208 3W+G R

GTIN 4013364148697, Customs tariff No. (EU): 85363030, Gross weight: 330.90 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU 3PY 208 3W+G R
3-poliger, modularer, steckbarer Überspannungs-Ableiter
für 120/208 V Wye Systeme

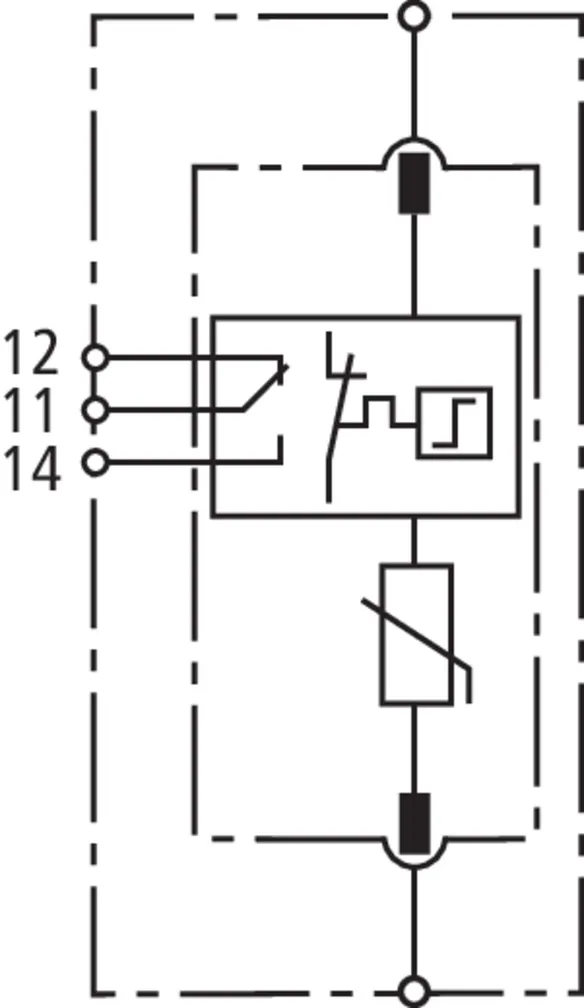

mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 120/208 V Wye
Schutzpegel [L-G]/[L-L]: 600 Vpk / 1200 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 3TE

Fabrikat: DEHN
Typ: DG MU 3PY 208 3W+G R
Art.-Nr.: 908305
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	180 V / 360 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	600 V / 1200 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	120 V / 208 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	180 V / 360 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	600 V / 1200 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908305 was added to Notepad.

Go to Notepad

Product 908305 was added to the cart.

Go to Web-Shop

Part No. 908319 DG MU 3PY 480 3W+G R

GTIN 4013364148710, Customs tariff No. (EU): 85363030, Gross weight: 368.10 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU 3PY 480 3W+G R
3-poliger, modularer, steckbarer Überspannungs-Ableiter
für 277/480 V Wye Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 277/480 V Wye
Schutzpegel [L-G]/[L-L]: 1200 Vpk / 2500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 3TE

Fabrikat: DEHN
Typ: DG MU 3PY 480 3W+G R
Art.-Nr.: 908319
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1200 V / 2500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	277 V / 480 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1200 V / 2500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908319 was added to Notepad.

Go to Notepad

Product 908319 was added to the cart.

Go to Web-Shop

Part No. 908306 DG MU 3PY 600 3W+G R

GTIN 4013364148734, Customs tariff No. (EU): 85363030, Gross weight: 391.20 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU 3PY 600 3W+G R
3-poliger, modularer, steckbarer Überspannungs-Ableiter
für 347/600 V Wye Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 347/600 V Wye
Schutzpegel [L-G]/[L-L]: 1500 Vpk/3000 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 3TE

Fabrikat: DEHN
Typ: DG MU 3PY 600 3W+G R
Art.-Nr.: 908306
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	510 V / 1020 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1500 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	347 V / 600 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	510 V / 1020 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1500 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908306 was added to Notepad.

Go to Notepad

Product 908306 was added to the cart.

Go to Web-Shop

Part No. 908350 DG MU 3PD 480 3W+G

GTIN 4013364148741, Customs tariff No. (EU): 85363030, Gross weight: 393.70 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU 3PD 480 3W+G
3-poliger, modularer, steckbarer Überspannungs-Ableiter
für 480 V Delta Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 480 V Delta
Schutzpegel [L-G]/[L-L]: 1800 Vpk/3000 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 3TE

Fabrikat: DEHN
Typ: DG MU 3PD 480 3W+G
Art.-Nr.: 908350
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1800 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	480 V / 480 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1800 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908350 was added to Notepad.

Go to Notepad

Product 908350 was added to the cart.

Go to Web-Shop

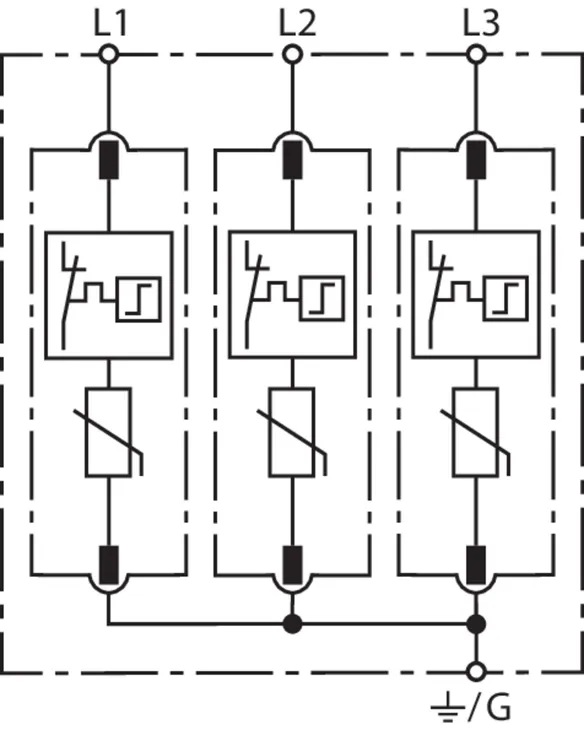

Part No. 908351 DG MU 3PD 240 3W+G

GTIN 4013364148826, Customs tariff No. (EU): 85363030, Gross weight: 339.90 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard DG MU 3PD 240 3W+G
3-poliger, modularer, steckbarer Überspannungs-Ableiter
für 240 V Delta Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 240 V Delta
Schutzpegel [L-G]/[L-L]: 800 Vpk/1500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 3TE

Fabrikat: DEHN
Typ: DG MU 3PD 240 3W+G
Art.-Nr.: 908351
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	800 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	240 V / 240 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	800 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908351 was added to Notepad.

Go to Notepad

Product 908351 was added to the cart.

Go to Web-Shop

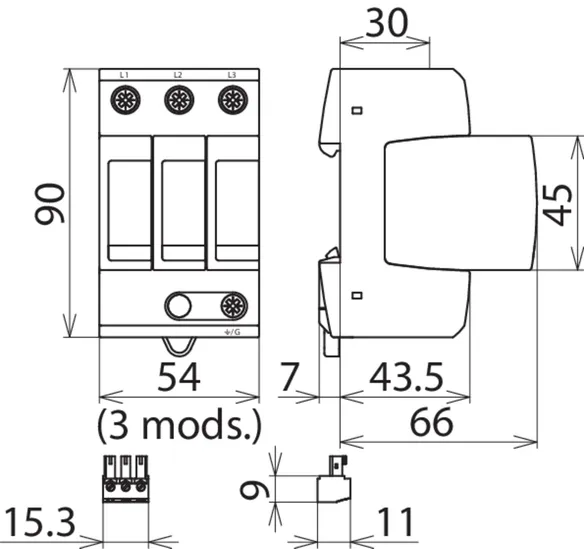

Part No. 908355 DG MU 3PD 480 3W+G R

GTIN 4013364148758, Customs tariff No. (EU): 85363030, Gross weight: 400.50 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU 3PD 480 3W+G R
3-poliger, modularer, steckbarer Überspannungs-Ableiter
für 480 V Delta Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 480 V Delta
Schutzpegel [L-G]/[L-L]: 1800 Vpk/3000 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 3TE

Fabrikat: DEHN
Typ: DG MU 3PD 480 3W+G R
Art.-Nr.: 908355
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1800 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	480 V / 480 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1800 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908355 was added to Notepad.

Go to Notepad

Product 908355 was added to the cart.

Go to Web-Shop

Part No. 908356 DG MU 3PD 240 3W+G R

GTIN 4013364148833, Customs tariff No. (EU): 85363030, Gross weight: 346.30 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard DG MU 3PD 240 3W+G R
3-poliger, modularer, steckbarer Überspannungs-Ableiter
für 240 V Delta Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 240 V Delta
Schutzpegel [L-G]/[L-L]: 800 Vpk/1500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 3TE

Fabrikat: DEHN
Typ: DG MU 3PD 240 3W+G R
Art.-Nr.: 908356
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	800 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	240 V / 240 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	800 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908356 was added to Notepad.

Go to Notepad

Product 908356 was added to the cart.

Go to Web-Shop

Part No. 908340 DG MU 3PY 208 4W+G

GTIN 4013364148840, Customs tariff No. (EU): 85363030, Gross weight: 412.30 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU 3PY 208 4W+G
4-poliger, modularer, steckbarer Überspannungs-Ableiter
für 120/208 V Delta Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 120/208 V Wye
Schutzpegel [L-N]/[L-G]/[L-L]/[N-G]:
600 Vpk / 1200 Vpk / 1200 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 4TE

Fabrikat: DEHN
Typ: DG MU 3PY 208 4W+G
Art.-Nr.: 908340
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V / 1200 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	120 V / 120 V / 208 V / 0 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V / 1200 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908340 was added to Notepad.

Go to Notepad

Product 908340 was added to the cart.

Go to Web-Shop

Part No. 908341 DG MU 3PY 480 4W+G

GTIN 4013364148864, Customs tariff No. (EU): 85363030, Gross weight: 449.40 g, PU: 1.00 Stk.

Images

Additional information

CAD files

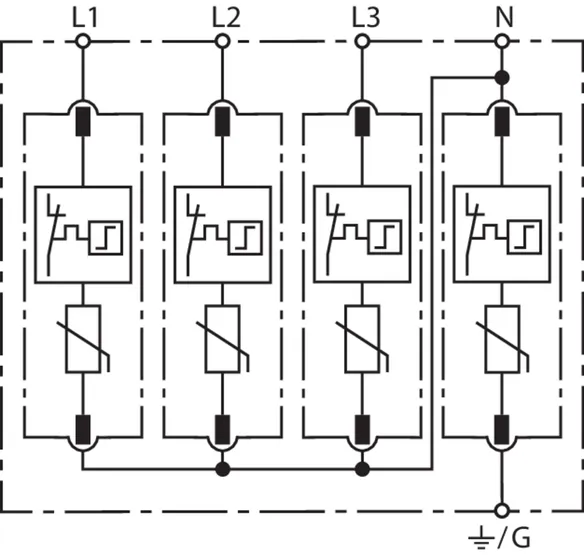

Überspannungs-Ableiter DEHNguard MU 3PY 480 4W+G
4-poliger, modularer, steckbarer Überspannungs-Ableiter
für 277/480 V Delta Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 277/480 V Wye
Schutzpegel [L-N]/[L-G]/[L-L]/[N-G]:
1200 Vpk / 1800 Vpk / 2500 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 4TE

Fabrikat: DEHN
Typ: DG MU 3PY 480 4W+G
Art.-Nr.: 908341
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	385 V / 565 V / 770 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1200 V / 1800 V / 2500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	277 V / 277 V / 480 V / 0 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	385 V / 565 V / 770 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1200 V / 1800 V / 2500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908341 was added to Notepad.

Go to Notepad

Product 908341 was added to the cart.

Go to Web-Shop

Part No. 908342 DG MU 3PY 600 4W+G

GTIN 4013364148765, Customs tariff No. (EU): 85363030, Gross weight: 473.60 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU 3PY 600 4W+G
4-poliger, modularer, steckbarer Überspannungs-Ableiter
für 347/600 V Delta Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 347/600 V Wye
Schutzpegel [L-N]/[L-G]/[L-L]/[N-G]:
1500 Vpk / 2000 Vpk / 3000 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 4TE

Fabrikat: DEHN
Typ: DG MU 3PY 600 4W+G
Art.-Nr.: 908342
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	510 V / 690 V / 1020 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1500 V / 2000 V / 3000 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	347 V / 347 V / 600 V / 0 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	510 V / 690 V / 1020 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1500 V / 2000 V / 3000 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908342 was added to Notepad.

Go to Notepad

Product 908342 was added to the cart.

Go to Web-Shop

Part No. 908345 DG MU 3PY 208 4W+G R

GTIN 4013364148857, Customs tariff No. (EU): 85363030, Gross weight: 419.50 g, PU: 1.00 Stk.

Images

Additional information

CAD files

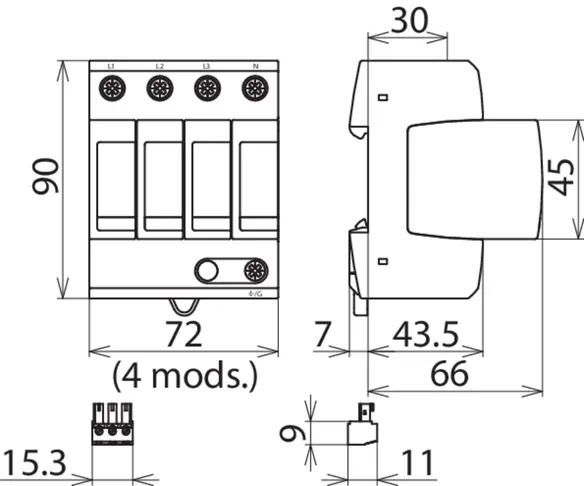

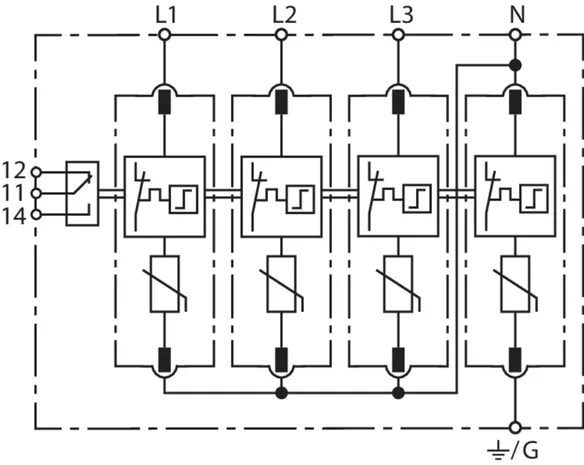

Überspannungs-Ableiter DEHNguard MU 3PY 208 4W+G R
4-poliger, modularer, steckbarer Überspannungs-Ableiter
für 120/208 V Delta Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 120/208 V Wye
Schutzpegel [L-N]/[L-G]/[L-L]/[N-G]:
600 Vpk / 1200 Vpk / 1200 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 4TE

Fabrikat: DEHN
Typ: DG MU 3PY 208 4W+G R
Art.-Nr.: 908345
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V / 1200 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	120 V / 120 V / 208 V / 0 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V / 1200 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908345 was added to Notepad.

Go to Notepad

Product 908345 was added to the cart.

Go to Web-Shop

Part No. 908346 DG MU 3PY 480 4W+G R

GTIN 4013364148871, Customs tariff No. (EU): 85363030, Gross weight: 458.30 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU 3PY 480 4W+G
4-poliger, modularer, steckbarer Überspannungs-Ableiter
für 277/480 V Wye Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 277/480 V Wye
Schutzpegel [L-N]/[L-G]/[L-L]/[N-G]:
1200 Vpk / 1800 Vpk / 2500 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 4TE

Fabrikat: DEHN
Typ: DG MU 3PY 480 4W+G R
Art.-Nr.: 908346
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	385 V / 565 V / 770 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1200 V / 1800 V / 2500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	277 V / 277 V / 480 V / 0 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	385 V / 565 V / 770 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1200 V / 1800 V / 2500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908346 was added to Notepad.

Go to Notepad

Product 908346 was added to the cart.

Go to Web-Shop

Part No. 908347 DG MU 3PY 600 4W+G R

GTIN 4013364148772, Customs tariff No. (EU): 85363030, Gross weight: 481.50 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU 3PY 600 4W+G
4-poliger, modularer, steckbarer Überspannungs-Ableiter
für 347/600 V Wye Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 347/600 V Wye
Schutzpegel [L-N]/[L-G]/[L-L]/[N-G]:
1500 Vpk / 2000 Vpk / 3000 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 4TE

Fabrikat: DEHN
Typ: DG MU 3PY 600 4W+G R
Art.-Nr.: 908347
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	510 V / 690 V / 1020 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1500 V / 2000 V / 3000 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	347 V / 347 V / 600 V / 0 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	510 V / 690 V / 1020 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1500 V / 2000 V / 3000 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908347 was added to Notepad.

Go to Notepad

Product 908347 was added to the cart.

Go to Web-Shop

Part No. 908343 DG MU 3PH 240 4W+G

GTIN 4013364148789, Customs tariff No. (EU): 85363030, Gross weight: 424.80 g, PU: 1.00 Stk.

Images

Additional information

CAD files

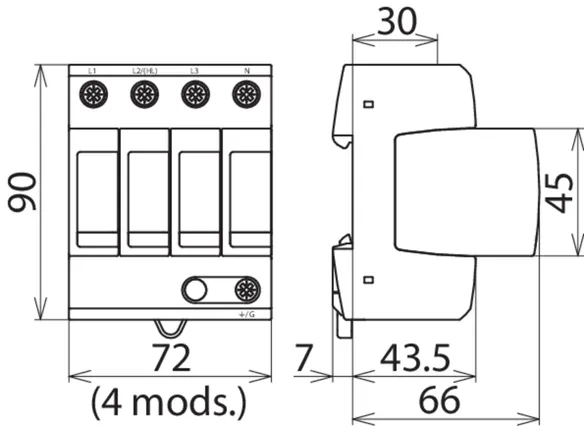

Überspannungs-Ableiter DEHNguard MU 3PH 240 4W+G
4-poliger, modularer, steckbarer Überspannungs-Ableiter
für 120/240 V High Leg Delta Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 120/240 V High Leg Delta
Schutzpegel [L-N]/[H-N]/[L-G]/[H-G]/[L-L]/[L-H]/[N-G]:
700 Vpk / 800 Vpk / 1200 Vpk / 1500 Vpk / 1500 Vpk / 1500 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 4TE

Fabrikat: DEHN
Typ: DG MU 3PH 240 4W+G
Art.-Nr.: 908343
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	230 V / 275 V / 410 V / 455 V / 460 V / 505 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	700 V / 800 V / 1200 V / 1500 V / 1500 V / 1500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (U_N )	120 V / 208 V / 120 V / 208 V / 240 V / 240 V / 0 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	230 V / 275 V / 410 V / 455 V / 460 V / 505 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	700 V / 800 V / 1200 V / 1500 V / 1500 V / 1500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase High Leg Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908343 was added to Notepad.

Go to Notepad

Product 908343 was added to the cart.

Go to Web-Shop

Part No. 908344 DG MU 3PH 480 4W+G

GTIN 4013364148802, Customs tariff No. (EU): 85363030, Gross weight: 456.50 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU 3PH 480 4W+G
4-poliger, modularer, steckbarer Überspannungs-Ableiter
für 240/480 V High Leg Delta Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 240/480 V High Leg Delta
Schutzpegel [L-N]/[H-N]/[L-G]/[H-G]/[L-L]/[L-H]/[N-G]:
1200 Vpk / 1500 Vpk / 1800 Vpk / 2000 Vpk / 2500 Vpk / 2500 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 4TE

Fabrikat: DEHN
Typ: DG MU 3PH 480 4W+G
Art.-Nr.: 908344
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	385 V / 510 V / 565 V / 690 V / 770 V / 895 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	1200 V / 1500 V / 1800 V / 2000 V / 2500 V / 2500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (U_N )	240 V / 416 V / 240 V / 416 V / 480 V / 480 V / 0 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	385 V / 510 V / 565 V / 690 V / 770 V / 895 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	1200 V / 1500 V / 1800 V / 2000 V / 2500 V / 2500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase High Leg Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908344 was added to Notepad.

Go to Notepad

Product 908344 was added to the cart.

Go to Web-Shop

Part No. 908348 DG MU 3PH 240 4W+G R

GTIN 4013364148796, Customs tariff No. (EU): 85363030, Gross weight: 432.50 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU 3PH 240 4W+G R
4-poliger, modularer, steckbarer Überspannungs-Ableiter
für 120/240 V High Leg Delta Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 120/240 V High Leg Delta
Schutzpegel [L-N]/[H-N]/[L-G]/[H-G]/[L-L]/[L-H]/[N-G]:
700 Vpk / 800 Vpk / 1200 Vpk / 1500 Vpk / 1500 Vpk / 1500 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 4TE

Fabrikat: DEHN
Typ: DG MU 3PH 240 4W+G R
Art.-Nr.: 908348
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	230 V / 275 V / 410 V / 455 V / 460 V / 505 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	700 V / 800 V / 1200 V / 1500 V / 1500 V / 1500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (U_N )	120 V / 208 V / 120 V / 208 V / 240 V / 240 V / 0 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	230 V / 275 V / 410 V / 455 V / 460 V / 505 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	700 V / 800 V / 1200 V / 1500 V / 1500 V / 1500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase High Leg Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908348 was added to Notepad.

Go to Notepad

Product 908348 was added to the cart.

Go to Web-Shop

Part No. 908349 DG MU 3PH 480 4W+G R

GTIN 4013364148819, Customs tariff No. (EU): 85363030, Gross weight: 464.40 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU 3PH 480 4W+G R
4-poliger, modularer, steckbarer Überspannungs-Ableiter
für 240/480 V High Leg Delta Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 240/480 V High Leg Delta
Schutzpegel [L-N]/[H-N]/[L-G]/[H-G]/[L-L]/[L-H]/[N-G]:
1200 Vpk / 1500 Vpk / 1800 Vpk / 2000 Vpk / 2500 Vpk / 2500 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 4TE

Fabrikat: DEHN
Typ: DG MU 3PH 480 4W+G R
Art.-Nr.: 908349
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	385 V / 510 V / 565 V / 690 V / 770 V / 895 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	1200 V / 1500 V / 1800 V / 2000 V / 2500 V / 2500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (U_N )	240 V / 416 V / 240 V / 416 V / 480 V / 480 V / 0 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	385 V / 510 V / 565 V / 690 V / 770 V / 895 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	1200 V / 1500 V / 1800 V / 2000 V / 2500 V / 2500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase High Leg Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908349 was added to Notepad.

Go to Notepad

Product 908349 was added to the cart.

Go to Web-Shop

Part No. 908190 DG MU SP 240 3W+G

GTIN 4013364148604, Customs tariff No. (EU): 85363030, Gross weight: 235.10 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU SP 240 3W+G
2-poliger, modularer, steckbarer Überspannungs-Ableiter
für 120/240 V - 127/254 V Split Phase Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 120/240 V - 127/254 V Split Phase Systeme
Schutzpegel [L-G]/[L-L]: 700 Vpk / 1500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 2TE

Fabrikat: DEHN
Typ: DG MU SP 240 3W+G
Art.-Nr.: 908190
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	230 V / 460 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	700 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	127 V / 254 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	230 V / 460 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	700 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Split Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908190 was added to Notepad.

Go to Notepad

Product 908190 was added to the cart.

Go to Web-Shop

Part No. 908192 DG MU SP 480 3W+G

GTIN 4013364148628, Customs tariff No. (EU): 85363030, Gross weight: 254.10 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU SP 480 3W+G
2-poliger, modularer, steckbarer Überspannungs-Ableiter
für 240/480 V Split Phase Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 240/480 V Split Phase Systeme
Schutzpegel [L-G]/[L-L]: 1200 Vpk / 2500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 2TE

Fabrikat: DEHN
Typ: DG MU SP 480 3W+G
Art.-Nr.: 908192
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1200 V / 2500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	240 V / 480 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1200 V / 2500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Split Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908192 was added to Notepad.

Go to Notepad

Product 908192 was added to the cart.

Go to Web-Shop

Part No. 908195 DG MU SP 240 3W+G R

GTIN 4013364148611, Customs tariff No. (EU): 85363030, Gross weight: 241.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU SP 240 3W+G R
2-poliger, modularer, steckbarer Überspannungs-Ableiter
für 120/240 V - 127/254 V Split Phase Systeme
mit Fernmeldekontakt
ANSI/UL 1449 sOpen-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 120/240 V - 127/254 V Split Phase Systeme
Schutzpegel [L-G]/[L-L]: 700 Vpk / 1500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 2TE

Fabrikat: DEHN
Typ: DG MU SP 240 3W+G R
Art.-Nr.: 908195
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	230 V / 460 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	700 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	127 V / 254 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	230 V / 460 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	700 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Split Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908195 was added to Notepad.

Go to Notepad

Product 908195 was added to the cart.

Go to Web-Shop

Part No. 908197 DG MU SP 480 3W+G R

GTIN 4013364148635, Customs tariff No. (EU): 85363030, Gross weight: 259.30 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU SP 480 3W+G R
2-poliger, modularer, steckbarer Überspannungs-Ableiter
für 240/480 V Split Phase Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 240/480 V Split Phase Systeme
Schutzpegel [L-G]/[L-L]: 1200 Vpk / 2500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 2TE

Fabrikat: DEHN
Typ: DG MU SP 480 3W+G R
Art.-Nr.: 908197
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1200 V / 2500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	240 V / 480 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1200 V / 2500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Split Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908197 was added to Notepad.

Go to Notepad

Product 908197 was added to the cart.

Go to Web-Shop

Part No. 908214 DG MU SPN 240 3W+G

GTIN 4013364267961, Customs tariff No. (EU): 85363030, Gross weight: 331.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU SPN 240 3W+G
2-poliger, modularer, steckbarer Überspannungs-Ableiter
für 127/254 V Split Phase Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 127/254 V Split Phase Systeme
Schutzpegel [L-N]/[L-G]/[L-L]/[N-G]:
600 Vpk / 1200 Vpk / 1200 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 2TE

Fabrikat: DEHN
Typ: DG MU SPN 240 3W+G
Art.-Nr.: 908214
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V/ 1200 V/ 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	127 V / 254 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V/ 1200 V/ 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Split Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908214 was added to Notepad.

Go to Notepad

Product 908214 was added to the cart.

Go to Web-Shop

Part No. 908219 DG MU SPN 240 3W+G R

GTIN 4013364267978, Customs tariff No. (EU): 85363030, Gross weight: 338.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU SPN 240 3W+G R
2-poliger, modularer, steckbarer Überspannungs-Ableiter
für 127/254 V Split Phase Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 127/254 V Split Phase Systeme
Schutzpegel [L-N]/[L-G]/[L-L]/[N-G]:
600 Vpk / 1200 Vpk / 1200 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 2TE

Fabrikat: DEHN
Typ: DG MU SPN 240 3W+G R
Art.-Nr.: 908219
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V/ 1200 V/ 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	127 V / 254 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V/ 1200 V/ 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Split Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908219 was added to Notepad.

Go to Notepad

Product 908219 was added to the cart.

Go to Web-Shop

Part No. 908203 DG MU CGD 240 3W+G

GTIN 4013364148642, Customs tariff No. (EU): 85363030, Gross weight: 240.80 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU CGD 240 3W+G
2-poliger, modularer, steckbarer Überspannungs-Ableiter
für 120/240 V Corner Grounded Delta
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 120/240 V Split Phase Systeme
Schutzpegel [L-G]/[L-L]: 800 Vpk / 1500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 2TE

Fabrikat: DEHN
Typ: DG MU CGD 240 3W+G
Art.-Nr.: 908203
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	800 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	240 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	800 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Corner Grounded Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908203 was added to Notepad.

Go to Notepad

Product 908203 was added to the cart.

Go to Web-Shop

Part No. 908204 DG MU CGD 480 3W+G

GTIN 4013364148666, Customs tariff No. (EU): 85363030, Gross weight: 275.10 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU CGD 480 3W+G
2-poliger, modularer, steckbarer Überspannungs-Ableiter
für 240/480 V Corner Grounded Delta
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 240/480 V Split Phase Systeme
Schutzpegel [L-G]/[L-L]: 1800 Vpk / 3000 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 2TE

Fabrikat: DEHN
Typ: DG MU CGD 480 3W+G
Art.-Nr.: 908204
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1800 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	480 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1800 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Corner Grounded Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908204 was added to Notepad.

Go to Notepad

Product 908204 was added to the cart.

Go to Web-Shop

Part No. 908208 DG MU CGD 240 3W+G R

GTIN 4013364148659, Customs tariff No. (EU): 85363030, Gross weight: 246.40 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU CGD 240 3W+G R
2-poliger, modularer, steckbarer Überspannungs-Ableiter
für 120/240 V Corner Grounded Delta
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 120/240 V Split Phase Systeme
Schutzpegel [L-G]/[L-L]: 800 Vpk / 1500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 2TE

Fabrikat: DEHN
Typ: DG MU CGD 240 3W+G R
Art.-Nr.: 908208
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	800 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	240 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	800 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Corner Grounded Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908208 was added to Notepad.

Go to Notepad

Product 908208 was added to the cart.

Go to Web-Shop

Part No. 908209 DG MU CGD 480 3W+G R

GTIN 4013364148673, Customs tariff No. (EU): 85363030, Gross weight: 282.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MU CGD 480 3W+G R
2-poliger, modularer, steckbarer Überspannungs-Ableiter
für 240/480 V Corner Grounded Delta
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 240/480 V Split Phase Systeme
Schutzpegel [L-G]/[L-L]: 1800 Vpk / 3000 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 2TE

Fabrikat: DEHN
Typ: DG MU CGD 480 3W+G R
Art.-Nr.: 908209
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1800 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	480 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1800 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Corner Grounded Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908209 was added to Notepad.

Go to Notepad

Product 908209 was added to the cart.

Go to Web-Shop

Part No. 908070 DG SU 1P 120

GTIN 4013364148499, Customs tariff No. (EU): 85363030, Gross weight: 123.80 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard SU 1P 120
1-poliger, modularer, steckbarer Überspannungs-Ableiter
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 127 V Single Phase
Schutzpegel: 700 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 1TE

Fabrikat: DEHN
Typ: DG SU 1P 120
Art.-Nr.: 908070
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC (MCOV)	230 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	700 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC (U_N )	127 Vac
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC (MCOV)	230 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	700 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Single Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	14 AWG / 2,5 mm²
Anschlussquerschnitt (max.)	2 AWG / 35 mm²
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908070 was added to Notepad.

Go to Notepad

Product 908070 was added to the cart.

Go to Web-Shop

Part No. 908074 DG SU 1P 240

GTIN 4013364148567, Customs tariff No. (EU): 85363030, Gross weight: 133.30 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard SU 1P 240
1-poliger, modularer, steckbarer Überspannungs-Ableiter
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 277 V Single Phase
Schutzpegel: 1200 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 1TE

Fabrikat: DEHN
Typ: DG SU 1P 240
Art.-Nr.: 908074
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC (MCOV)	385 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	1200 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Nennspannung AC (U_N )	277 Vac
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC (MCOV)	385 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	1200 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Single Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	14 AWG / 2,5 mm²
Anschlussquerschnitt (max.)	2 AWG / 35 mm²
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908074 was added to Notepad.

Go to Notepad

Product 908074 was added to the cart.

Go to Web-Shop

Part No. 908076 DG SU 1P 347

GTIN 4013364148581, Customs tariff No. (EU): 85363030, Gross weight: 140.80 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard SU 1P 347
1-poliger, modularer, steckbarer Überspannungs-Ableiter
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 240 V / 254 / 277 V Single Phase
Schutzpegel: 1500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 1TE

Fabrikat: DEHN
Typ: DG SU 1P 347
Art.-Nr.: 908076
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC (MCOV)	510 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	1500 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC (U_N )	347 Vac
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC (MCOV)	510 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	1500 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Single Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	14 AWG / 2,5 mm²
Anschlussquerschnitt (max.)	2 AWG / 35 mm²
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908076 was added to Notepad.

Go to Notepad

Product 908076 was added to the cart.

Go to Web-Shop

Part No. 908090 DG SU 1P 120 R

GTIN 4013364148550, Customs tariff No. (EU): 85363030, Gross weight: 127.70 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard SU 1P 120
1-poliger, modularer, steckbarer Überspannungs-Ableiter
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 127 V Single Phase
Schutzpegel: 700 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 1TE

Fabrikat: DEHN
Typ: DG SU 1P 120 R
Art.-Nr.: 908090
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC (MCOV)	230 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	700 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC (U_N )	127 Vac
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC (MCOV)	230 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	700 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Single Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	14 AWG / 2,5 mm²
Anschlussquerschnitt (max.)	2 AWG / 35 mm²
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908090 was added to Notepad.

Go to Notepad

Product 908090 was added to the cart.

Go to Web-Shop

Part No. 908094 DG SU 1P 240 R

GTIN 4013364148574, Customs tariff No. (EU): 85363030, Gross weight: 136.60 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard SU 1P 240
1-poliger, modularer, steckbarer Überspannungs-Ableiter
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 277 V Single Phase
Schutzpegel: 1200 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 1TE

Fabrikat: DEHN
Typ: DG SU 1P 240 R
Art.-Nr.: 908094
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC (MCOV)	385 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	1200 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Nennspannung AC (U_N )	277 Vac
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC (MCOV)	385 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	1200 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Single Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	14 AWG / 2,5 mm²
Anschlussquerschnitt (max.)	2 AWG / 35 mm²
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908094 was added to Notepad.

Go to Notepad

Product 908094 was added to the cart.

Go to Web-Shop

Part No. 908096 DG SU 1P 347 R

GTIN 4013364148598, Customs tariff No. (EU): 85363030, Gross weight: 144.60 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard SU 1P 347
1-poliger, modularer, steckbarer Überspannungs-Ableiter
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 240 V / 254 / 277 V Single Phase
Schutzpegel: 1500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 1TE

Fabrikat: DEHN
Typ: DG SU 1P 347 R
Art.-Nr.: 908096
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC (MCOV)	510 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	1500 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC (U_N )	347 Vac
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC (MCOV)	510 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	1500 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Single Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	14 AWG / 2,5 mm²
Anschlussquerschnitt (max.)	2 AWG / 35 mm²
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Product 908096 was added to Notepad.

Go to Notepad

Product 908096 was added to the cart.

Go to Web-Shop

DEHNguard M UL-Serie

DEHNguard MU 3PY ... 3W+G

Part No. 908300 DG MU 3PY 208 3W+G

You are not authorized to download 908214.stp

You are not authorized to download 908214.igs

You are not authorized to download 908214.jt

You are not authorized to download 908214.dwg

You are not authorized to download 908300m_E.dxf

You are not authorized to download DEHN.908300.wspak

You are not authorized to download 908300_eplan.zip

Product 908300 was added to Notepad.

Product 908300 was added to the cart.

Part No. 908314 DG MU 3PY 480 3W+G

You are not authorized to download 908214.stp

You are not authorized to download 908214.igs

You are not authorized to download 908214.jt

You are not authorized to download 908214.dwg

You are not authorized to download 908314m_E.dxf

You are not authorized to download DEHN.908314.wspak

You are not authorized to download 908314_eplan.zip

Product 908314 was added to Notepad.

Product 908314 was added to the cart.

Part No. 908301 DG MU 3PY 600 3W+G

You are not authorized to download 908214.stp

You are not authorized to download 908214.igs

You are not authorized to download 908214.jt

You are not authorized to download 908214.dwg

You are not authorized to download 908301m_E.dxf

You are not authorized to download DEHN.908301.wspak

You are not authorized to download 908301_eplan.zip

Product 908301 was added to Notepad.

Product 908301 was added to the cart.

DEHNguard MU 3PY ... 3W+G R

Part No. 908305 DG MU 3PY 208 3W+G R

You are not authorized to download 908219.stp

You are not authorized to download 908219.igs

You are not authorized to download 908219.jt

You are not authorized to download 908219.dwg

You are not authorized to download 908305m_E.dxf

You are not authorized to download DEHN.908305.wspak

You are not authorized to download 908305_eplan.zip

Product 908305 was added to Notepad.

Product 908305 was added to the cart.

Part No. 908319 DG MU 3PY 480 3W+G R

You are not authorized to download 908219.stp

You are not authorized to download 908219.igs

You are not authorized to download 908219.jt

You are not authorized to download 908219.dwg

You are not authorized to download 908319m_E.dxf

You are not authorized to download DEHN.908319.wspak

You are not authorized to download 908319_eplan.zip

Product 908319 was added to Notepad.

Product 908319 was added to the cart.

Part No. 908306 DG MU 3PY 600 3W+G R

You are not authorized to download 908219.stp

You are not authorized to download 908219.igs

You are not authorized to download 908219.jt

You are not authorized to download 908219.dwg

You are not authorized to download 908306m_E.dxf

You are not authorized to download DEHN.908306.wspak

You are not authorized to download 908306_eplan.zip

Product 908306 was added to Notepad.

Product 908306 was added to the cart.

DEHNguard MU 3PD ... 3W+G

Part No. 908350 DG MU 3PD 480 3W+G

You are not authorized to download 908214.stp

You are not authorized to download 908214.igs

You are not authorized to download 908214.jt

You are not authorized to download 908214.dwg

You are not authorized to download 908350m_E.dxf

You are not authorized to download DEHN.908350.wspak

You are not authorized to download 908350_eplan.zip

Product 908350 was added to Notepad.

Product 908350 was added to the cart.

Part No. 908351 DG MU 3PD 240 3W+G

You are not authorized to download 908214.stp

You are not authorized to download 908214.igs

You are not authorized to download 908214.jt

You are not authorized to download 908214.dwg

You are not authorized to download 908351m_E.dxf
