Erdungsfestpunkte elvatec

Erdungsfestpunkte für den Anschluss an die Armierung oder Erdband.

Further information

Similar topics

Mit Anschlussachse

1 Product

Part No. 478211 EFPM M10 V4A L230 STTZN

GTIN 4013364523432, Customs tariff No. (EU): 85359000, Gross weight: 315.20 g, PU: 25.00 Stk.

Images

Open PDF

Additional information

Fabrikat: DEHN
Typ: EFPM M10 V4A L230 STTZN
Art.-Nr.: 478211
oder gleichwertig.

Technical data

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Werkstoff Achse	St/tZn
Anschlussplatte Ø	80 mm

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Werkstoff Achse	St/tZn
Anschlussplatte Ø	80 mm
Abmessung Anschlussachse (Ø / Länge)	10 / 180 mm
Mindestlängen der Schrauben M10	35 mm (Gewindelänge 40 mm)
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5,5 kA

Product 478211 was added to Notepad.

Go to Notepad

Product 478211 was added to the cart.

Go to Web-Shop

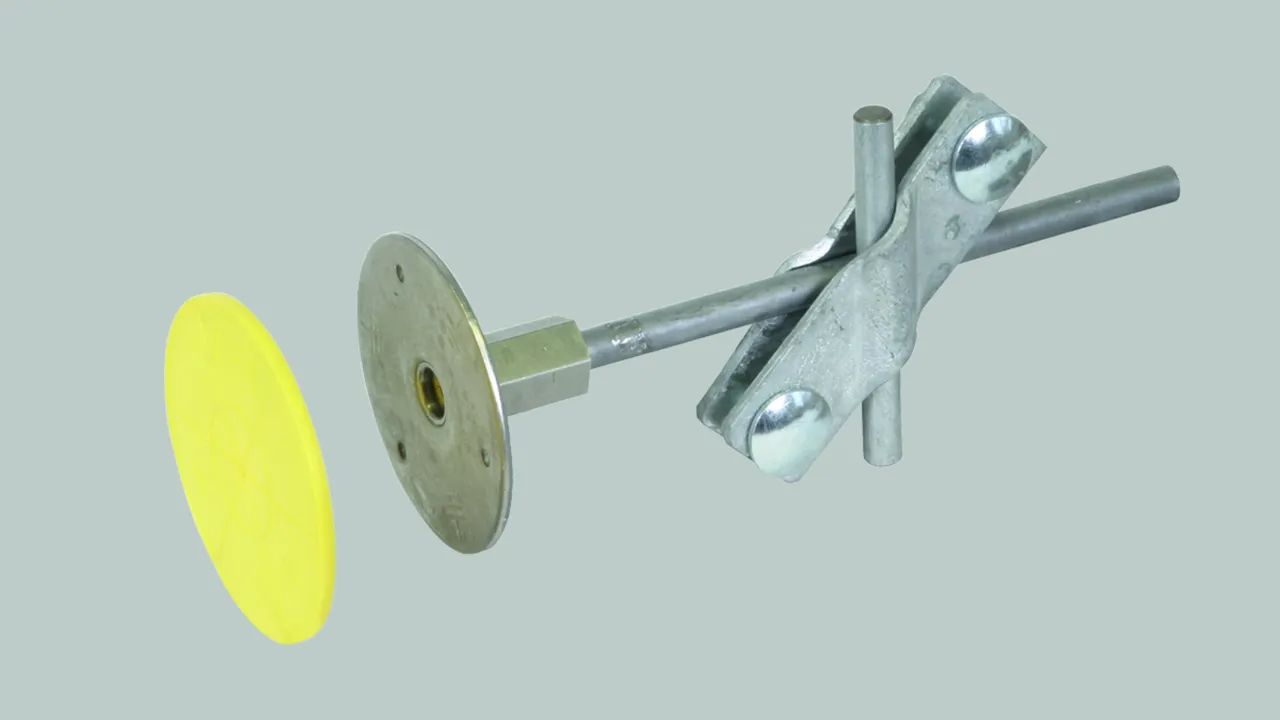

Mit Anschlussachse und SV-Klemme

1 Product

Part No. 478213 EFPM M10 V4A L230 SVK STTZN

GTIN 4013364523456, Customs tariff No. (EU): 85359000, Gross weight: 580.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Fabrikat: DEHN
Typ: EFPM M10 V4A L230 SVK STTZN
Art.-Nr.: 478213
oder gleichwertig.

Technical data

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Werkstoff Achse	St/tZn
Anschlussplatte Ø	80 mm

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Werkstoff Achse	St/tZn
Anschlussplatte Ø	80 mm
Abmessung Anschlussachse (Ø / Länge)	10 / 180 mm
Mindestlängen der Schrauben M10	35 mm (Gewindelänge 40 mm)
Werkstoff Klemme	St/tZn
Klemmbereich Klemme Rd / Rd	7-10 / 7-10 mm
Klemmbereich Klemme Rd / Fl	7-10 / 30-40 mm
Klemmbereich Klemme Fl / Fl	30-40 / 30-40 mm
Abmessung Klemme	108 x 30 mm
Materialstärke Klemme	4 mm
Schraube Klemme	e M10 x 30 mm

Product 478213 was added to Notepad.

Go to Notepad

Product 478213 was added to the cart.

Go to Web-Shop

Ohne Anschlussachse, mit T-Seil geschraubt

3 Products

Part No. 478216 EFPM M10 V4A H07V-K 50QMM L1000

GTIN 4013364523487, Customs tariff No. (EU): 85359000, Gross weight: 760.00 g, PU: 1.00 Stk.

Images

Additional information

Fabrikat: DEHN
Typ: EFPM M10 V4A H07V-K 50QMM L1000
Art.-Nr.: 478216
oder gleichwertig.

Technical data

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Anschlussplatte Ø	80 mm
Länge Seil	1000 mm

Product 478216 was added to Notepad.

Go to Notepad

Product 478216 was added to the cart.

Go to Web-Shop

Part No. 478217 EFPM M10 V4A H07V-K 50QMM L350

GTIN 4013364523494, Customs tariff No. (EU): 85359000, Gross weight: 420.00 g, PU: 1.00 Stk.

Images

Additional information

Fabrikat: DEHN
Typ: EFPM M10 V4A H07V-K 50QMM L350
Art.-Nr.: 478217
oder gleichwertig.

Technical data

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Anschlussplatte Ø	80 mm
Länge Seil	350 mm

Product 478217 was added to Notepad.

Go to Notepad

Product 478217 was added to the cart.

Go to Web-Shop

Part No. 478218 EFPM M10 V4A H07V-K 50QMM L2500

GTIN 4013364523500, Customs tariff No. (EU): 85359000, Gross weight: 420.00 g, PU: 1.00 Stk.

Images

Additional information

Fabrikat: DEHN
Typ: EFPM M10 V4A H07V-K 50QMM L2500
Art.-Nr.: 478218
oder gleichwertig.

Technical data

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Anschlussplatte Ø	80 mm
Länge Seil	2500 mm

Product 478218 was added to Notepad.

Go to Notepad

Product 478218 was added to the cart.

Go to Web-Shop

Ohne Anschlussachse, mit MV-Klemme

1 Product

Part No. 478214 EFPM M10 V4A MVK 8.10 STTZN

GTIN 4013364523463, Customs tariff No. (EU): 85359000, Gross weight: 291.56 g, PU: 25.00 Stk.

Images

Open PDF

Additional information

Fabrikat: DEHN
Typ: EFPM M10 V4A MVK 8.10 STTZN
Art.-Nr.: 478214
oder gleichwertig.

Technical data

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Anschlussplatte Ø	80 mm

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Anschlussplatte Ø	80 mm
Mindestlängen der Schrauben M10	35 mm (Gewindelänge 40 mm)
Werkstoff Klemme	St/tZn
Klemmbereich Klemme	Rd 8-10 mm
Abmessung Klemme	40 x 40 mm
Materialstärke Klemme	2,5 mm
Schraube Klemme	di M10 x 35 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,3 kA

Product 478214 was added to Notepad.

Go to Notepad

Product 478214 was added to the cart.

Go to Web-Shop

Ohne Anschlussachse, mit Parallelverbinder und Cu-Draht

bestehend aus:

1 Erdungsfestpunkt mit MV-Klemme
1 Cu-Draht Rd 8 mm, Länge 0,6 m
2 Parallelverbinder (Art.-Nr. 306 121)

1 Product

Part No. 478215 EFPM M10 V4A MVK 8.10 STTZN SET

GTIN 4013364523470, Customs tariff No. (EU): 85359000, Gross weight: 880.00 g, PU: 1.00 Stk.

Images

Additional information

Fabrikat: DEHN
Typ: EFPM M10 V4A MVK 8.10 STTZN SET
Art.-Nr.: 478215
oder gleichwertig.

Technical data

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Anschlussplatte Ø	80 mm

Product 478215 was added to Notepad.

Go to Notepad

Product 478215 was added to the cart.

Go to Web-Shop

Mit Anschlussachse und Druckbügelklemme

1 Product

Part No. 478220 EFPM M10 V4A L230 VK DB STBL

GTIN 4013364524231, Customs tariff No. (EU): 85359000, Gross weight: 510.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Fabrikat: DEHN
Typ: EFPM M10 V4A L230 VK DB STBL
Art.-Nr.: 478220
oder gleichwertig.

Technical data

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Werkstoff Achse	St/tZn
Anschlussplatte Ø	80 mm

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Werkstoff Achse	St/tZn
Anschlussplatte Ø	80 mm
Abmessung Anschlussachse (Ø / Länge)	10 / 180 mm
Mindestlängen der Schrauben M10	35 mm (Gewindelänge 40 mm)
Werkstoff Klemme	St/blank
Klemmbereich Klemme Rd / Rd	(+/II) 6-20 / 8-10 mm
Klemmbereich Klemme Rd / Fl	(+/II) 6-20 / 30 x 3-4 mm
Klemmbereich Klemme Fl / Fl	(+/II) 30 x 3-4 / 30 x 3-4 mm
Abmessung Klemme	60 x 60 mm
Materialstärke Klemme	3 mm
Schraube Klemme	di M10 x 35 mm

Product 478220 was added to Notepad.

Go to Notepad

Product 478220 was added to the cart.

Go to Web-Shop

Mit Anschlussachse und Maxi-MV-Klemme

1 Product

Part No. 478221 EFPM M10 V4A L230 MAMVK STBL

GTIN 4013364524248, Customs tariff No. (EU): 85359000, Gross weight: 730.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Fabrikat: DEHN
Typ: EFPM M10 V4A L230 MAMVK STBL
Art.-Nr.: 478221
oder gleichwertig.

Technical data

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Werkstoff Achse	St/tZn
Anschlussplatte Ø	80 mm

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Werkstoff Achse	St/tZn
Anschlussplatte Ø	80 mm
Abmessung Anschlussachse (Ø / Länge)	10 / 180 mm
Mindestlängen der Schrauben M10	35 mm (Gewindelänge 40 mm)
Werkstoff Klemme	St/blank
Klemmbereich Klemme Rd / Rd	(+/II) 8-16 / 15-25 mm
Abmessung Klemme	75 x 75 mm
Materialstärke Klemme	3 mm
Schraube Klemme	di M12 x 65 mm

Product 478221 was added to Notepad.

Go to Notepad

Product 478221 was added to the cart.

Go to Web-Shop
