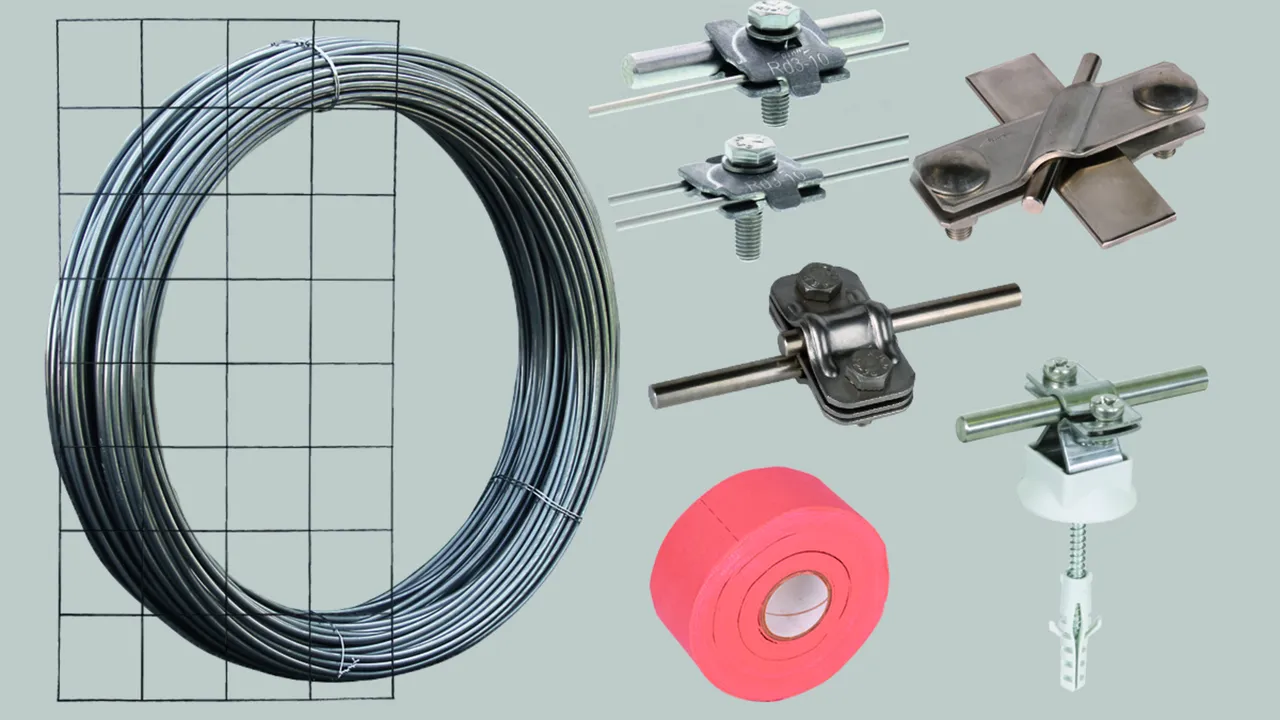

Potentialsteuerung

Gittermatte zum Schutz vor Schrittspannung

Entsprechend VDE/ABB Merkblatt "Blitzschutz von Schutzhütten"

Bei einer überlappenden Verlegung der Gittermatten, werden pro Gittermatte ca. 6 Stk. der Verbindungsklemmen benötigt (mit Korrosionsschutzbinde Art.-Nr. 556 125).
Genauere Daten sind der zugehörigen Montageanleitung zu entnehmen.

1 Product

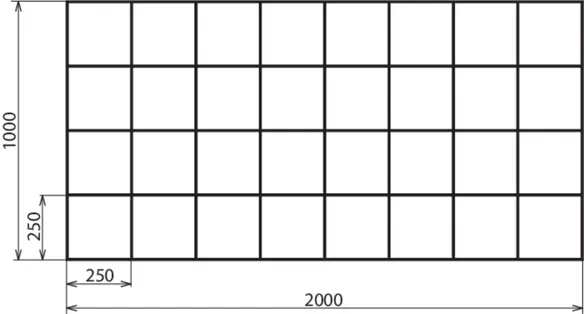

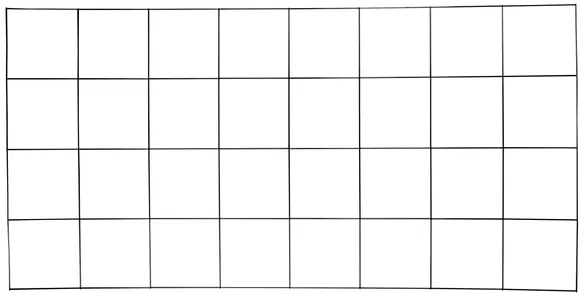

Part No. 618214 GMA 250 2000X1000X4 V4A

GTIN 4013364322950, Customs tariff No. (EU): 73141400, Gross weight: 2.00 kg, PU: 1.00 Stk.

Images

Additional information

Gittermatte zum Schutz vor Schrittspannung
in Anlehnung an VDE/ABB Merkblatt
"Blitzschutz von Schutzhütten",
entsprechend normativer Forderung
DIN VDE 0151 gebeizt und passiviert
Werkstoff: NIRO (V4A)
Abmessung: 2000 x 1000 x 4 mm
Maschenweite: 250 mm

Fabrikat: DEHN
Typ: GMA 250 2000X1000X4 V4A
Art.-Nr.: 618214
oder gleichwertig.



Technical data

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Abmessung (l x b x t) 2000 x 1000 x 4 mm
Maschenweite 250 mm

Product 618214 was added to Notepad.

Go to Notepad

Product 618214 was added to the cart.

Go to Web-Shop

Verbindungsklemme für Gittermatten

Verbindungsklemme zum Verbinden von Gittermatten bzw. zum Anschließen von Gittermatten an Erdungssysteme.

2 Products

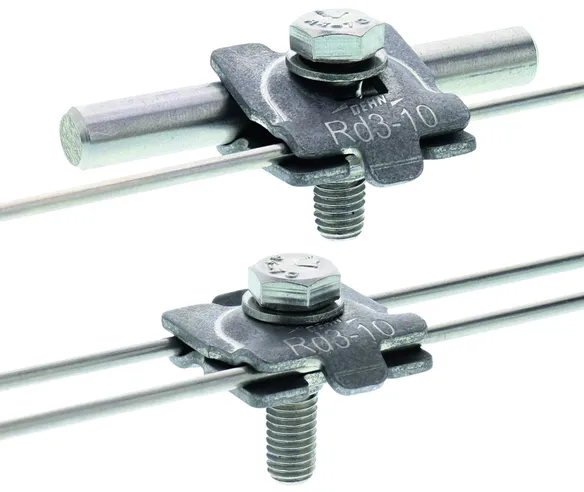

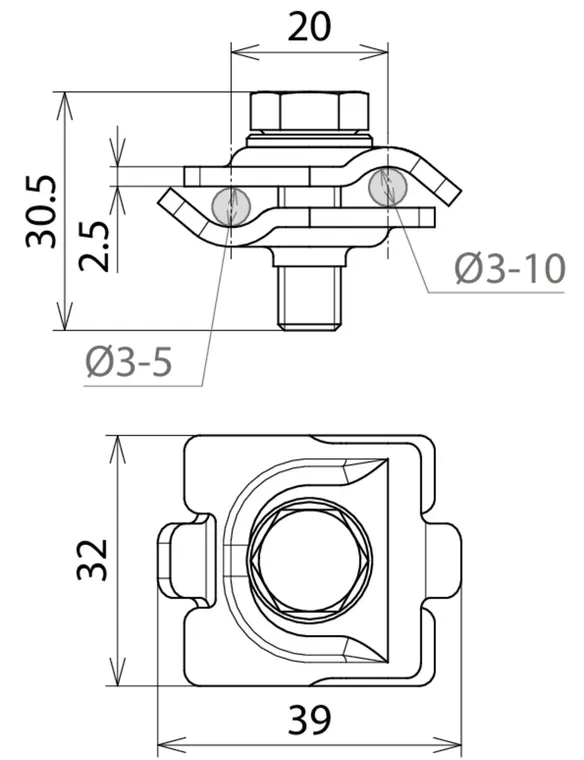

Part No. 540271 MMVK 3.5 8.10 SKM8X30 V4A

GTIN 4013364385306, Customs tariff No. (EU): 85359000, Gross weight: 52.08 g, PU: 50.00 Stk.

Images

Additional information

Verbindungsklemme zum Verbinden von Gittermatten
bzw. zum Anschließen von Gittermatten an Erdungssysteme
mit Schraube M8
Werkstoff: NIRO (V4A)
Klemmbereich Rd: 3-10 mm
Anschluss (ein- / mehrdrähtig): 16 mm2
Blitzstoßstromtragfähigkeit (10/350 µs): 25 kA
Normenbezug: in Anlehnung an DIN EN 62561-1

Fabrikat: DEHN
Typ: MMVK 3.5 8.10 SKM8X30 V4A
Art.-Nr.: 540271
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Klemmbereich Rd 3-10 mm
Anschluss (ein- / mehrdrähtig) 16 mm2
Blitzstoßstromtragfähigkeit (10/350 µs) 25 kA
Normenbezug in Anlehnung an DIN EN 62561-1

Product 540271 was added to Notepad.

Go to Notepad

Product 540271 was added to the cart.

Go to Web-Shop

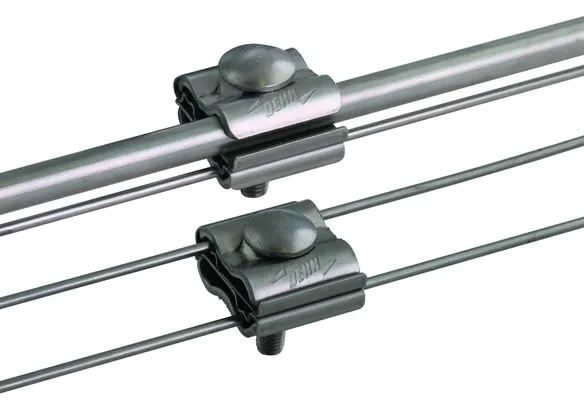

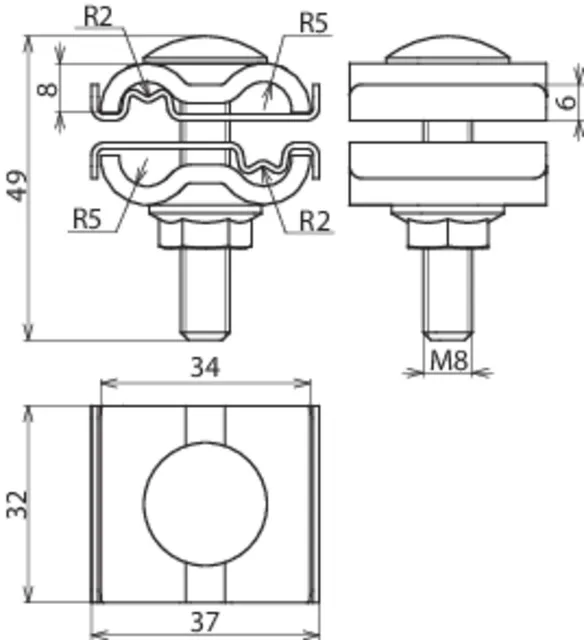

Part No. 540270 UEK 8.10 AQ3/4 M8 V4A

GTIN 4013364320536, Customs tariff No. (EU): 85359000, Gross weight: 99.56 g, PU: 50.00 Stk.

Images

Additional information

Verbindungsklemme zum Verbinden von Gittermatten
bzw. zum Anschließen von Gittermatten an Erdungssysteme
mit Schraube M8 und Sperrzahnmutter.
Werkstoff: NIRO (V4A)
Klemmbereich Rd / Rd: 8-10 / 3-4 mm
Klemmbereich Rd / Rd : 3-4 / 3-4 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2
Blitzstoßstromtragfähigkeit (10/350 µs): 25 kA
Normenbezug: in Anlehnung an DIN 62561-1

Fabrikat: DEHN
Typ: UEK 8.10 AQ3/4 M8 V4A
Art.-Nr.: 540270
oder gleichwertig.



Technical data

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Klemmbereich Rd / Rd 8-10 / 3-4 mm
Klemmbereich Rd / Rd 3-4 / 3-4 mm
Anschluss (ein- / mehrdrähtig) 4-50 mm2
Blitzstoßstromtragfähigkeit (10/350 µs) 25 kA
Normenbezug in Anlehnung an DIN 62561-1
