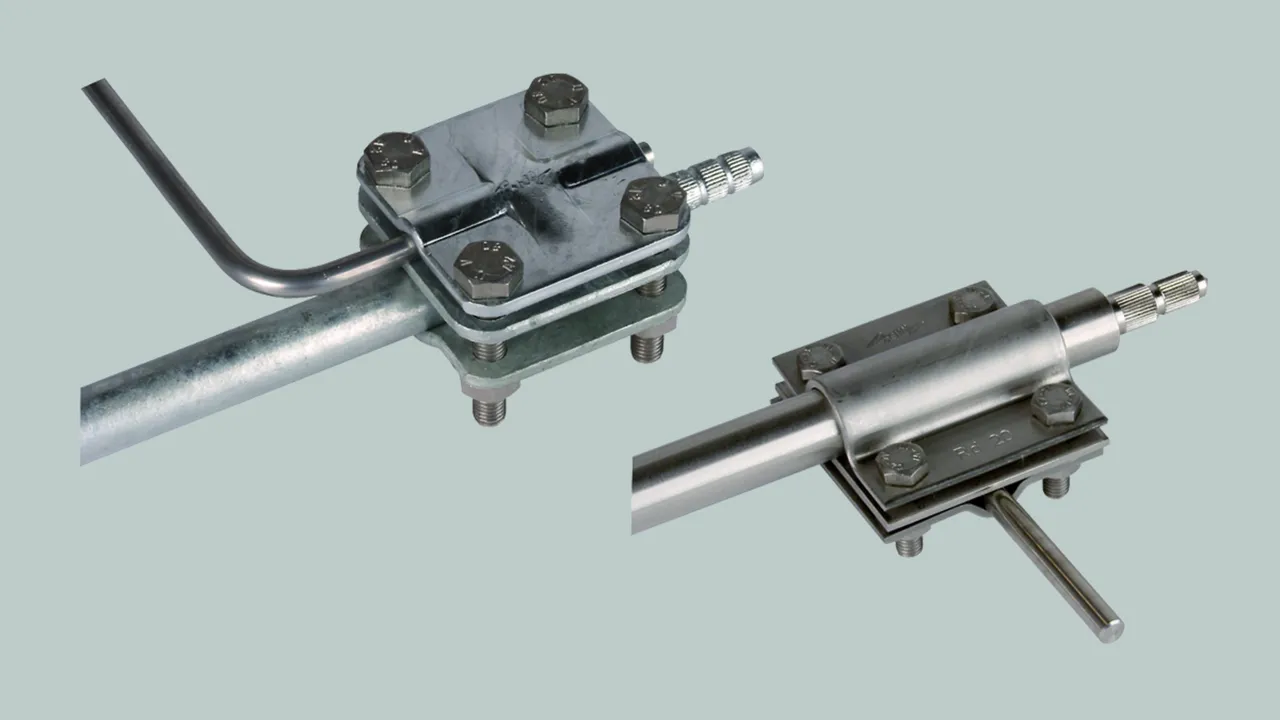

Anschlussklemmen

Zum Kreuz- und Parallelanschluss von Rundleitern, Flachbändern oder Seilen an Tiefenerdern.

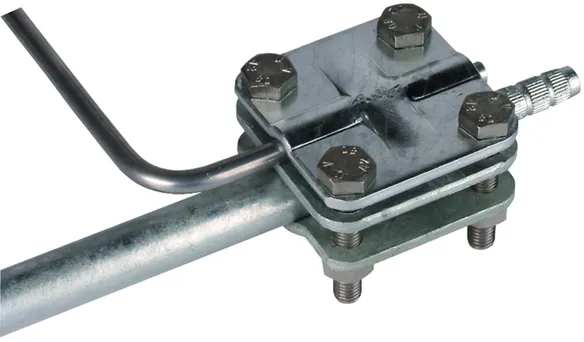

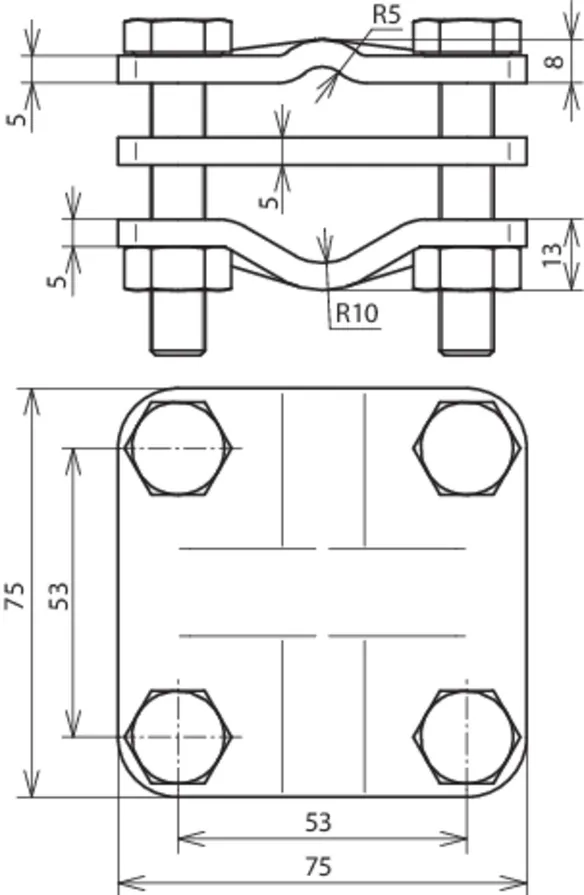

Für Tiefenerder Ø20-30 mm

1 Product

Part No. 610010 AK TE 20.30 8.12 FL40 STTZN

GTIN 4013364022010, Customs tariff No. (EU): 85359000, Gross weight: 786.00 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

Anschlussklemme für Tiefenerder D 20-30mm St/TZn
Anschlussklemmen zum Kreuz- und Parallelanschluss von Rundleitern,
Flachbändern oder Seilen an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd / Fl: 8-12,5 / -40 mm
Klemmbereich (mehrdrähtig / Seil): 50-95 mm2
Kurzschlussstrom (AC 50 Hz / DC): 18 kA
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AK TE 20.30 8.12 FL40 STTZN
Art.-Nr.: 610010
oder gleichwertig.

Certificates



Technical data

Werkstoff St/tZn
Klemmbereich Rd / Fl 8-12,5 / -40 mm
Klemmbereich (mehrdrähtig / Seil) 50-95 mm2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 18 kA
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 610010 was added to Notepad.

Go to Notepad

Product 610010 was added to the cart.

Go to Web-Shop

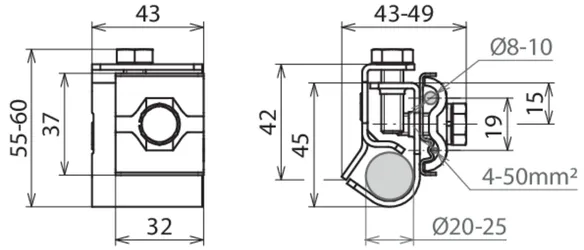

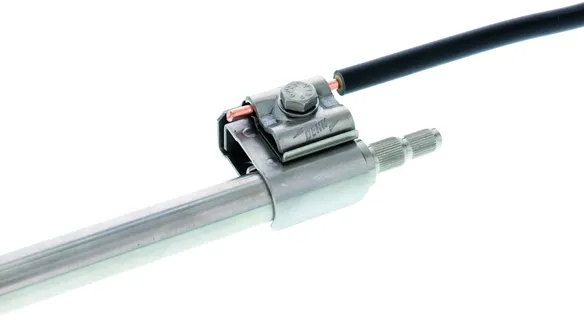

Für Tiefenerder Ø20-25 mm

Anschlussklemme zum Einbinden von Rohren (z. B. Antennenstandrohren) in den Blitzschutz-Potentialausgleich mittels ein- / mehrdrähtigem Leiter an Tiefenerder.

1 Product

Part No. 540121 AK 8.10 AQ4 50 TE20 25 V4A

GTIN 4013364380660, Customs tariff No. (EU): 85359000, Gross weight: 147.00 g, PU: 25.00 Stk.

Images

Additional information

Anschlussklemme für Tiefenerder D 20-25mm NIRO (V4A)
Anschlussklemmen zum Kreuz- und Parallelanschluss
von Rundleitern oder Seilen an Tiefenerdern
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Klemmbereich Rd: 8-10 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AK 8.10 AQ4 50 TE20 25 V4A
Art.-Nr.: 540121
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
Klemmbereich Rd 8-10 mm
Anschluss (ein- / mehrdrähtig) 4-50 mm2
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 540121 was added to Notepad.

Go to Notepad

Product 540121 was added to the cart.

Go to Web-Shop

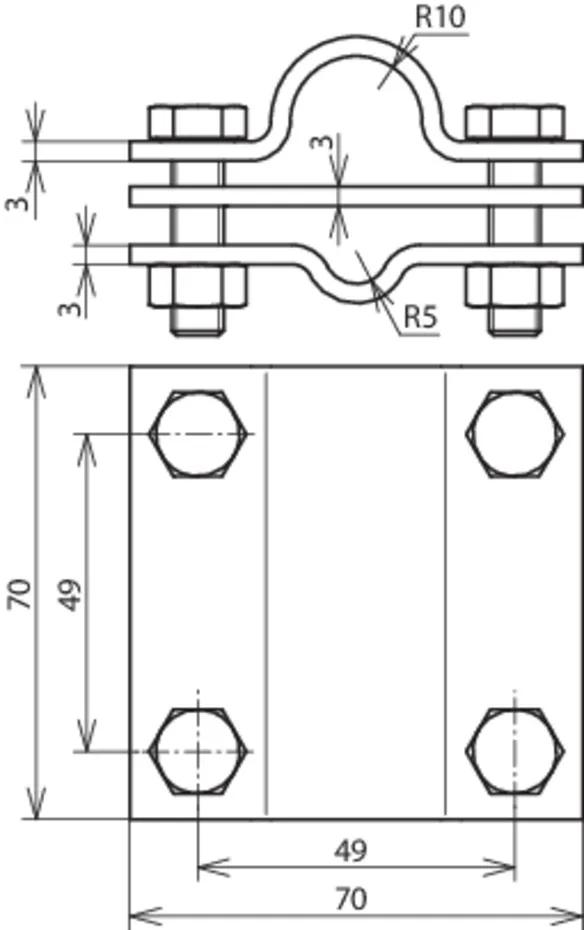

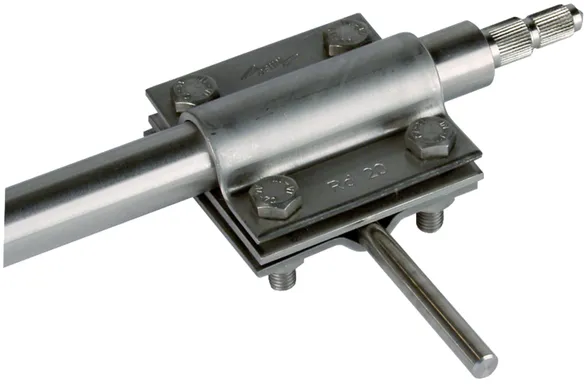

Für Tiefenerder Ø20 mm

1 Product

Part No. 610020 AK TE 20 7.10 FL40 V4A

GTIN 4013364054110, Customs tariff No. (EU): 85359000, Gross weight: 446.00 g, PU: 25.00 Stk.

Images

Additional information

Anschlussklemme für Tiefenerder D 20mm NIRO (V4A)
Anschlussklemmen zum Kreuz- und Parallelanschluss von Rundleitern,
Flachbändern oder Seilen an Tiefenerdern
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Klemmbereich Rd / Fl: 7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil): 25-120 mm2
Kurzschlussstrom (AC 50 Hz / DC): 8 kA
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AK TE 20 7.10 FL40 V4A
Art.-Nr.: 610020
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
Klemmbereich Rd / Fl 7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil) 25-120 mm2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8 kA
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 610020 was added to Notepad.

Go to Notepad

Product 610020 was added to the cart.

Go to Web-Shop
