Endstücke

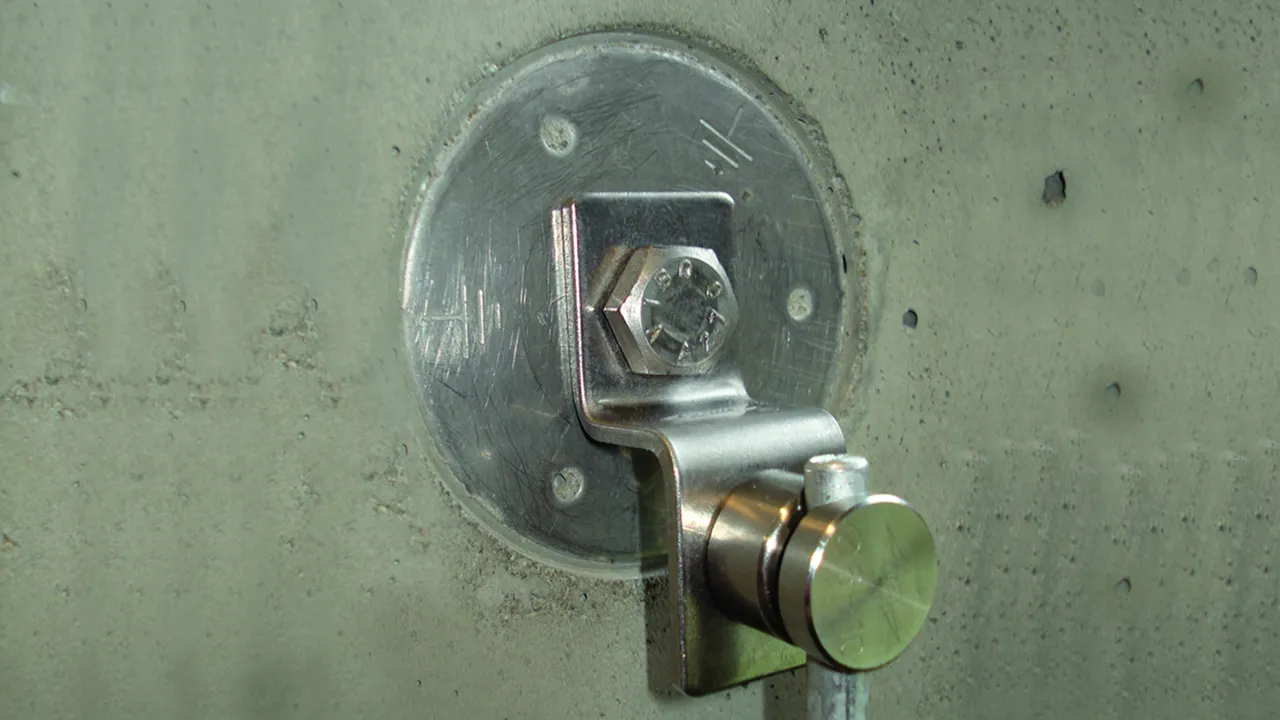

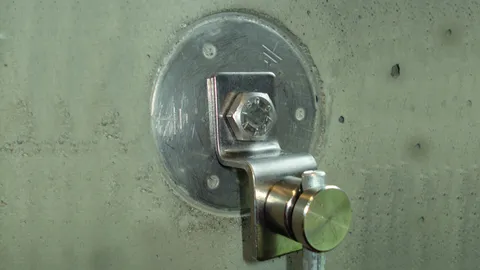

Zum Anschrauben an Erdungsfestpunkt (EFP) für den Anschluss z. B. einer Potentialausgleichsschiene oder zum Anschließen von Konstruktionsteilen (z. B. Stahlträger oder dgl.) durch Anschrauben.

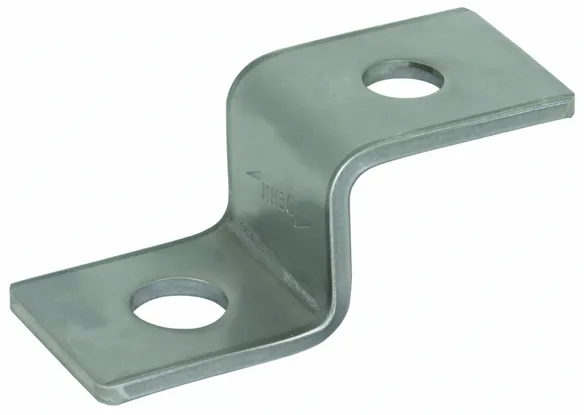

Ausführung einfach

Zum universellen Einsatz bei Anschlüssen M10 und M12 z. B. am Erdungsfestpunkt.
Für Anschluss Rd z. B. mit KS-Verbinder (Art.-Nr. 301 019) oder für Anschluss Fl mit Schrauben und Muttern M10 oder M12.

1 Product

Part No. 390499 ES ZF 2XB18 V2A

GTIN 4013364127517, Customs tariff No. (EU): 85359000, Gross weight: 58.20 g, PU: 50.00 Stk.

Predecessor

Images

Additional information

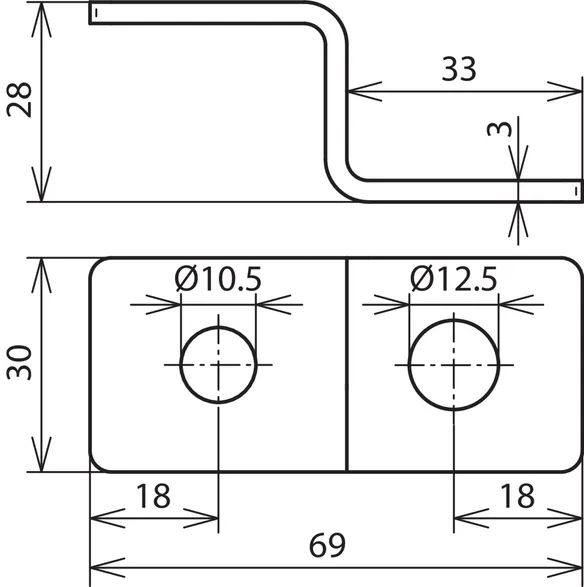

Endstück Ausführung einfach NIRO
Endstücke
zum Anschrauben an Erdungsfestpunkt (EFP)
für den Anschluss z. B. einer Potentialausgleichsschiene
zum universiellen Einsatz bei Anschlüssen M10 und M12
für Anschluss Rd z. B. mit KS-Verbinder (Art.-Nr. 301 019)
oder für Anschluss Fl mit Schrauben und Muttern M10
Werkstoff: NIRO
Bohrung Ø: 10,5 / 12,5 mm

Fabrikat: DEHN
Typ: ES ZF 2XB18 V2A
Art.-Nr.: 390499
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Bohrung Ø 10,5 / 12,5 mm

Product 390499 was added to Notepad.

Go to Notepad

Product 390499 was added to the cart.

Go to Web-Shop

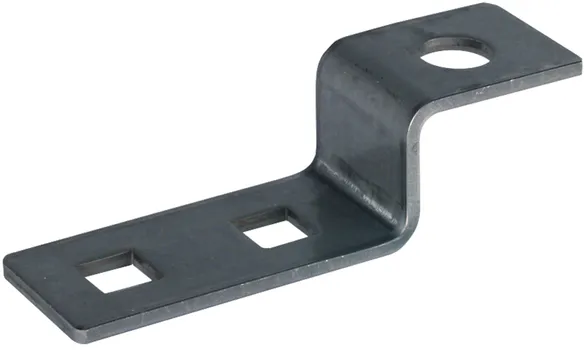

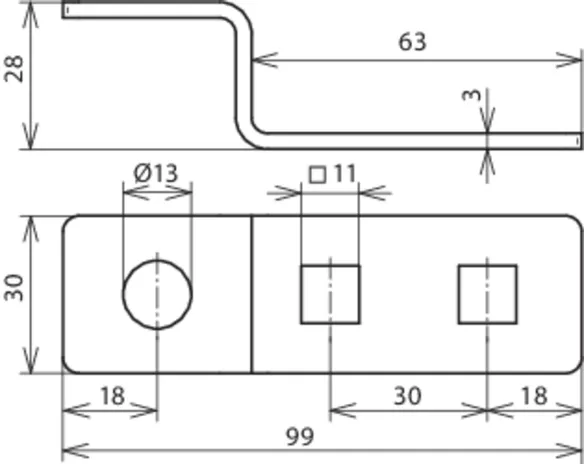

Ausführung mit Vierkantlöchern

Abmessung 11 x 11 mm, für Anschluss Rd z. B. mit KS-Verbinder (Art.-Nr. 301 019) oder für Anschluss Fl mit Schrauben und Muttern M10.

1 Product

Part No. 390479 ES ZF 2X11.11 1XB13 V2A

GTIN 4013364035324, Customs tariff No. (EU): 85359000, Gross weight: 75.90 g, PU: 50.00 Stk.

Predecessor

Images

Additional information

Endstück Ausführung mit Vierkantloch NIRO
Endstücke zum Anschrauben an Erdungsfestpunkt (EFP) für den
Anschluss z. B. einer Potentialausgleichsschiene mit
Vierkantlöchern 11x11 mm, für Anschluss Rd z. B. mit KS-
Verbinder (Art.-Nr. 301 019) oder für Anschluss Fl mit
Schrauben und Muttern M10
Werkstoff: NIRO
Bohrung Ø: 13 mm

Fabrikat: DEHN
Typ: ES ZF 2X11.11 1XB13 V2A
Art.-Nr.: 390479
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Lochabstand 30 mm
Bohrung Ø 13 mm

Product 390479 was added to Notepad.

Go to Notepad

Product 390479 was added to the cart.

Go to Web-Shop

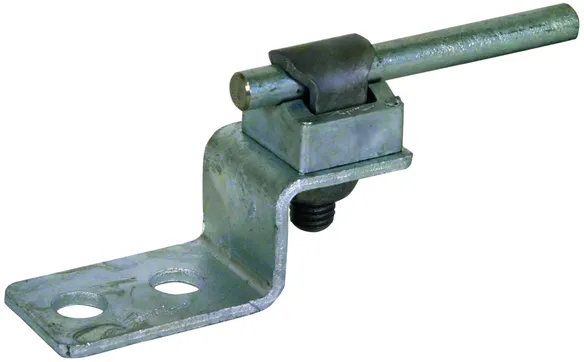

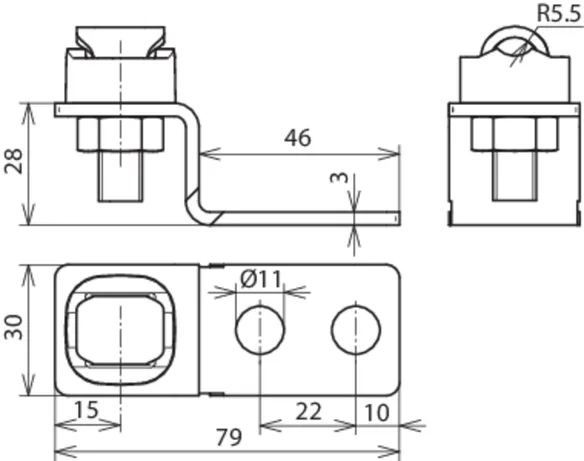

Ausführung mit Bohrungen und KS-Verbinder

Mit Anschlusslöchern Ø11 mm.

1 Product

Part No. 363010 ES ZF 2XB11 KSV 7.10 STTZN

GTIN 4013364045743, Customs tariff No. (EU): 85359000, Gross weight: 126.40 g, PU: 50.00 Stk.

Images

Additional information

Endstück Ausführung mit Bohrung und KS-Verbinder St/TZn
Endstücke zum Anschrauben an Erdungsfestpunkt (EFP) für den
Anschluss z. B. einer Potentialausgleichsschiene mit
Anschlusslöchern $11 mm und KS-Verbinder
Werkstoff: St/tZn
Bohrung Ø: 11 mm
Klemmbereich Rd: 7-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ES ZF 2XB11 KSV 7.10 STTZN
Art.-Nr.: 363010
oder gleichwertig.

Certificates



Technical data

Werkstoff St/tZn
Lochabstand 22 mm
Bohrung Ø 11 mm
Klemmbereich Rd 7-10 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 363010 was added to Notepad.

Go to Notepad

Product 363010 was added to the cart.

Go to Web-Shop

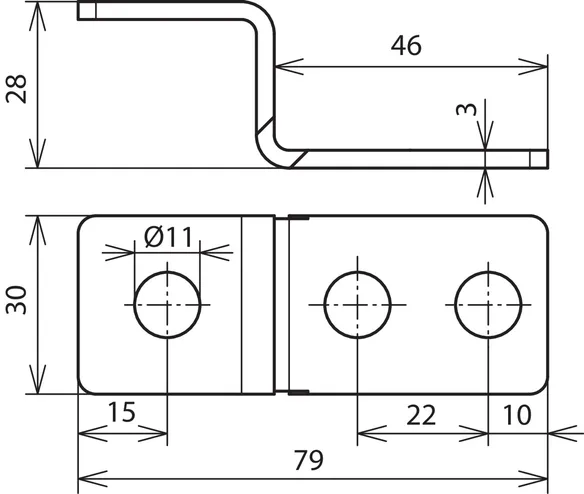

Ausführung mit Bohrungen

Mit Anschlusslöchern Ø11 mm.

1 Product

Part No. 363000 ES ZF 3XB11 STTZN

GTIN 4013364045750, Customs tariff No. (EU): 85359000, Gross weight: 68.00 g, PU: 50.00 Stk.

Images

Additional information

Endstück Ausführung mit Bohrung St/tZn
Endstücke zum Anschrauben an Erdungsfestpunkt (EFP) für den
Anschluss z. B. einer Potentialausgleichsschiene mit
Anschlusslöchern $11 mm, ohne KS-Verbinder
Werkstoff: St/tZn
Bohrung Ø: 11 mm

Fabrikat: DEHN
Typ: ES ZF 3XB11 STTZN
Art.-Nr.: 363000
oder gleichwertig.

Certificates



Technical data

Werkstoff St/tZn
Lochabstand 22 mm
Bohrung Ø 11 mm

Product 363000 was added to Notepad.

Go to Notepad

Product 363000 was added to the cart.

Go to Web-Shop
