Verbindungsklemmen für Erdungsfestpunkte und Bewehrung

Zum Verbinden der Bewehrung mit Klemmbock.
Für Rundleiter oder für Erdungsfestpunkte mit gleichzeitiger Befestigung in der Schalung.

Anordnung:
(II) = parallel
(+) = kreuz

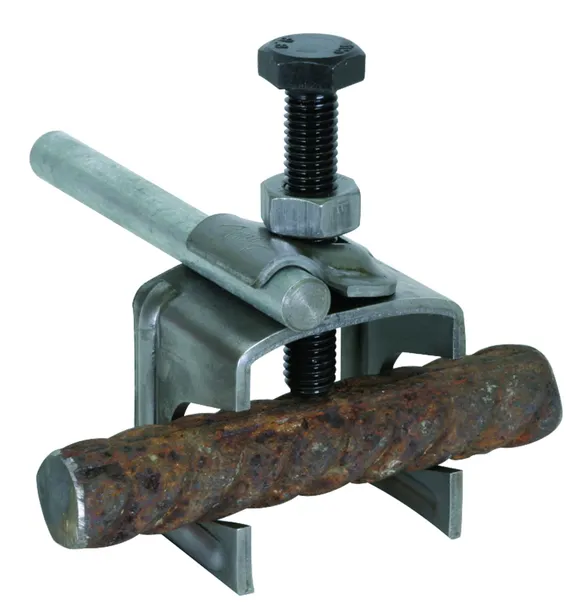

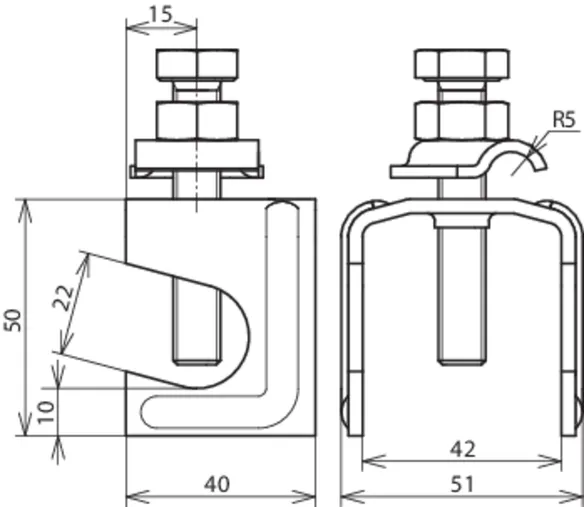

Für kleine Durchmesser

1 Product

Part No. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, Customs tariff No. (EU): 85359000, Gross weight: 169.60 g, PU: 25.00 Stk.

Images

Additional information

Verbindungsklemmen für Bewehrungen St/Blank
Verbindungsklemmen, für Bewehrungen zum Verbinden von Bewehrungen mit Rundleitern
für T-, Kreuz- und Parallelverbindungen
mit Klemmbock für den flexiblen Anschluss
von Rundleitern oder für Erdungsfestpunkte mit
gleichzeitiger Befestigung in der Schalung
Werkstoff: St/blank
Klemmbereich Rd / Rd: (+/II) 6-22 / 6-10 mm
Klemmbereich Rd / Fl: (+) 6-22 / 40 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 1,0 kA

Fabrikat: DEHN
Typ: VK 6.22 FL40 KB6.10 BSB STBL
Art.-Nr.: 308035
oder gleichwertig.

Certificates



Technical data

Werkstoff St/blank
Klemmbereich Rd / Rd (+/II) 6-22 / 6-10 mm
Klemmbereich Rd / Fl (+) 6-22 / 40 mm
Schraube di M10 x 60 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 1,0 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 308035 was added to Notepad.

Go to Notepad

Product 308035 was added to the cart.

Go to Web-Shop

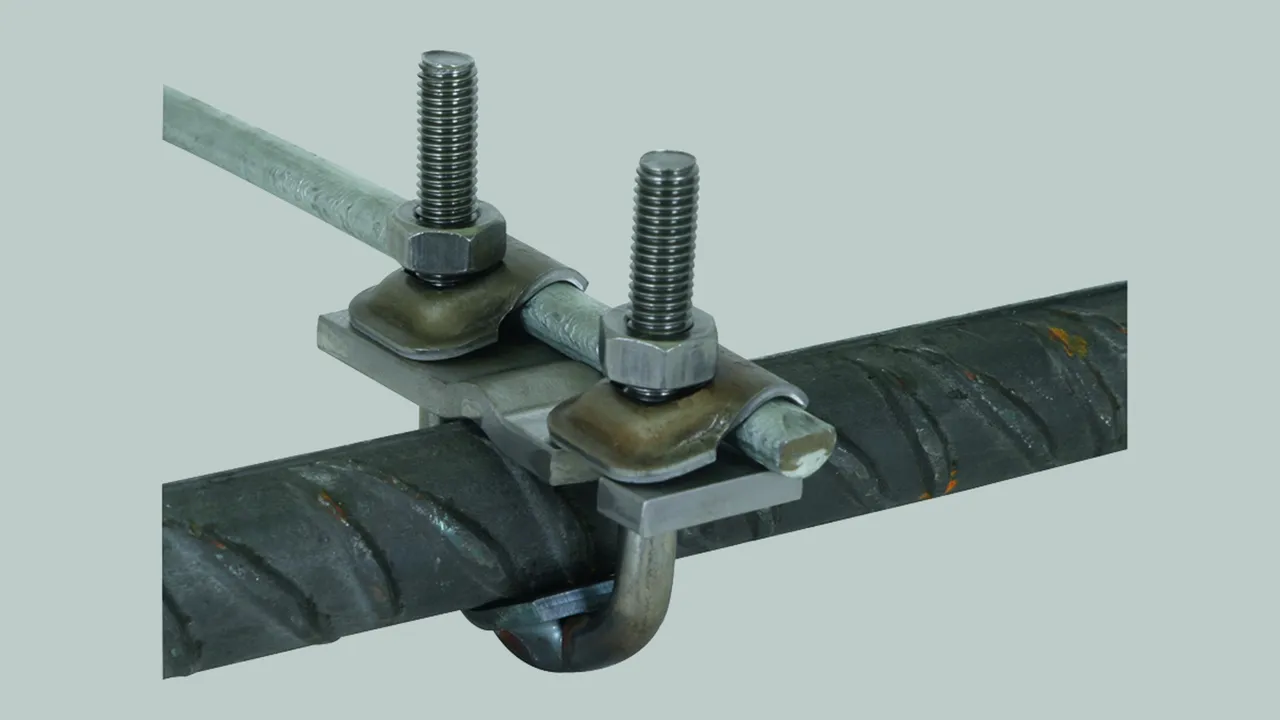

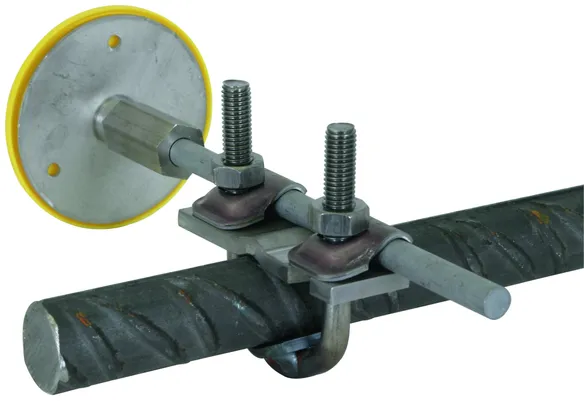

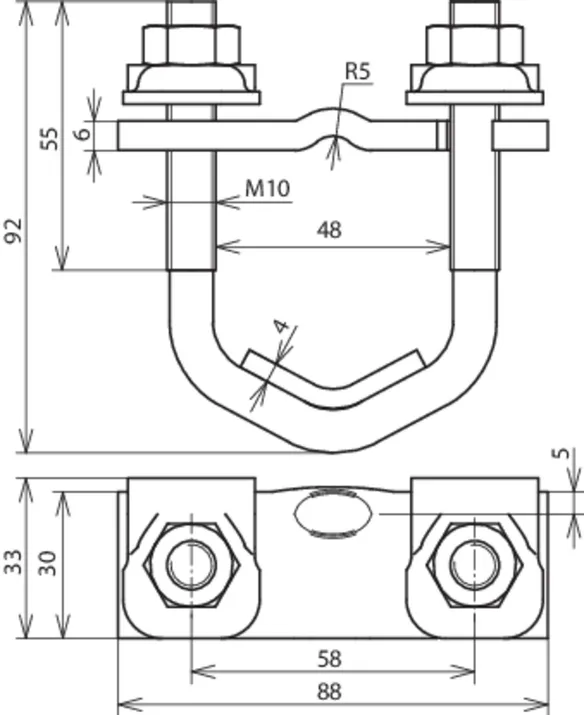

Bügelklemme für große Durchmesser

1 Product

Part No. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, Customs tariff No. (EU): 85359000, Gross weight: 292.40 g, PU: 25.00 Stk.

Images

Additional information

Verbindungsklemmen Bügelklemme St/blank
Verbindungsklemmen, für Bewehrungen Bügelklemmen für große Durchmesser
zum Verbinden von Bewehrungen mit Rundleitern
für T-, Kreuz- und Parallelverbindungen
mit Klemmbock für den flexiblen Anschluss
von Rundleitern oder für Erdungsfestpunkte mit
gleichzeitiger Befestigung in der Schalung
Werkstoff: St/blank
Klemmbereich Rd / Rd: (+/II) 16-48 / 6-10 mm
Klemmbereich Rd / Fl: (II) 16-48 / 30-40 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 9,9 kA

Fabrikat: DEHN
Typ: BVK 16.48 FL40 KB6.10 BSB STBL
Art.-Nr.: 308046
oder gleichwertig.

Certificates



Technical data

Werkstoff St/blank
Klemmbereich Rd / Rd (+/II) 16-48 / 6-10 mm
Klemmbereich Rd / Fl (II) 16-48 / 30-40 mm
Schraube Bügelschraube M10 x 48 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9,9 kA
*) Genaue Zuordnung siehe Prüfzertifikat.
