Erdungsfestpunkt M16

Mit Anschlussgewinde M16 für höhere Strombelastungen (50 Hz), z. B. zum Anschluss des Ringpotentialausgleichs an die Erdungsanlagen von Starkstromanlagen mit Nennwechselspannungen über 1 kV (Trafoerdung).

Das Anschlussseil kann z. B. mit einem Kreuzstück (Art.-Nr. 318 207/318 209) an die weiteren Komponten der Erdungsanlage oder mit entsprechenden Klemmen an die Bewehrung angeschlossen werden.

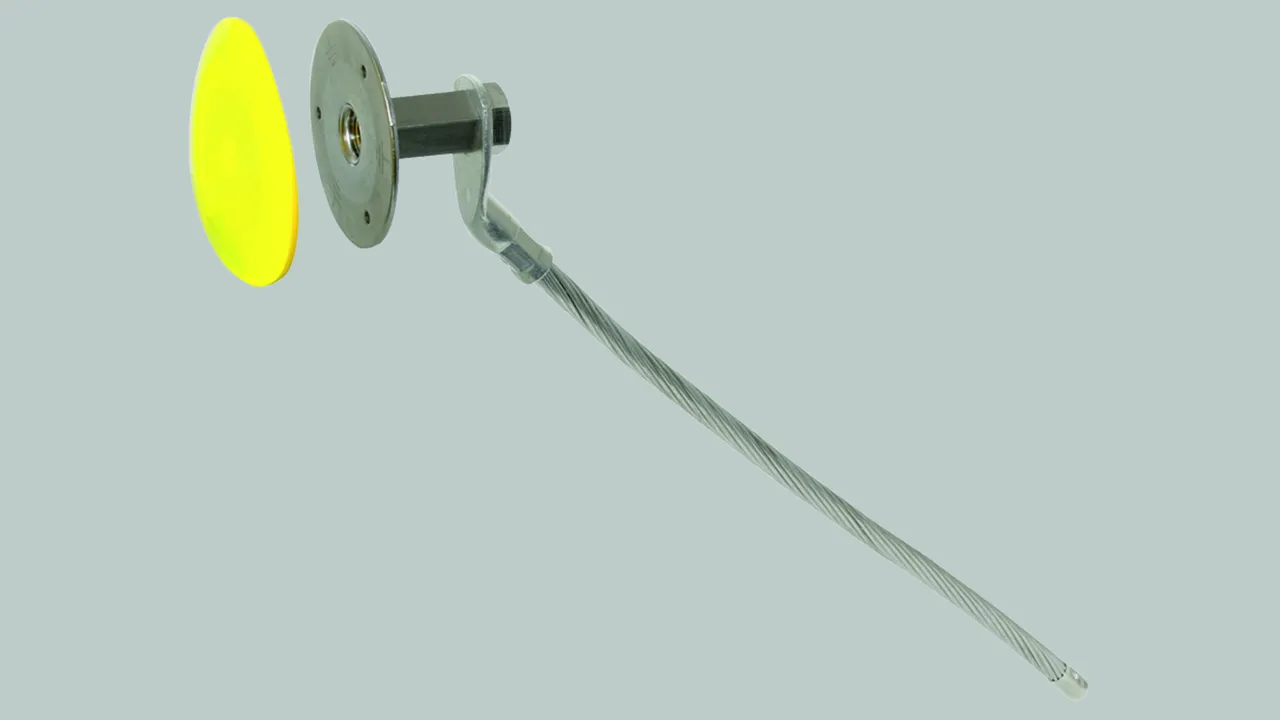

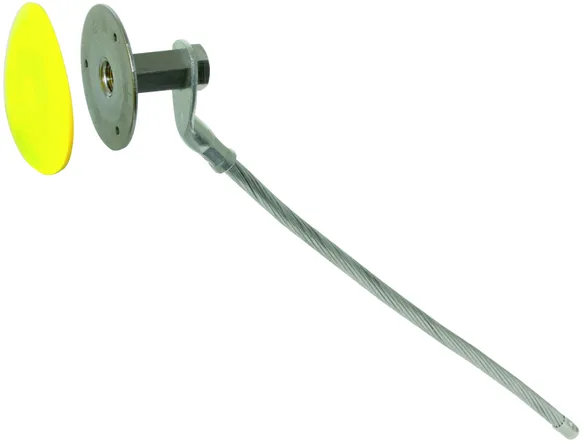

Für den Schalungseinbau, mit aufgerasteter Abdeckung aus Kunststoff (gelb) und Dichtung um das Anschlussgewinde.

1 Product

Part No. 478027 EFP M16 V4A SL400

GTIN 4013364125995, Customs tariff No. (EU): 85359000, Gross weight: 603.40 g, PU: 10.00 Stk.

Images

Additional information

Erdungsfestpunkt M16 NIRO (V4A)
Erdungsfestpunkte M16 mit Anschlussgewinde M16
für höhere Strombelastungen (50 Hz),
z.B. zum Anschluss des Ringpotentialausgleichs
an die Erdungsanlagen von Starkstromanlagen mit
Nennwechselspannungen über 1 kV (Trafoerdung).
Anschlussgewinde: M16
Werkstoff Platte: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Werkstoff Seil: Cu/gal Sn
Querschnitt Anschlussseil: 70 mm²
Länge Anschlussseil: 400 mm
Durchmesser Ø Anschlussseil: 10,5 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 11 kA

Fabrikat: DEHN
Typ: EFP M16 V4A SL400
Art.-Nr.: 478027
oder gleichwertig.

Certificates



Technical data

Anschlussgewinde M16
Werkstoff Platte NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
Werkstoff Seil Cu /gal Sn
Querschnitt Anschlussseil 70 mm²
Länge Anschlussseil 400 mm
Durchmesser Ø Anschlussseil 10,5 mm
Anschlussplatte Ø 80 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 11 kA
