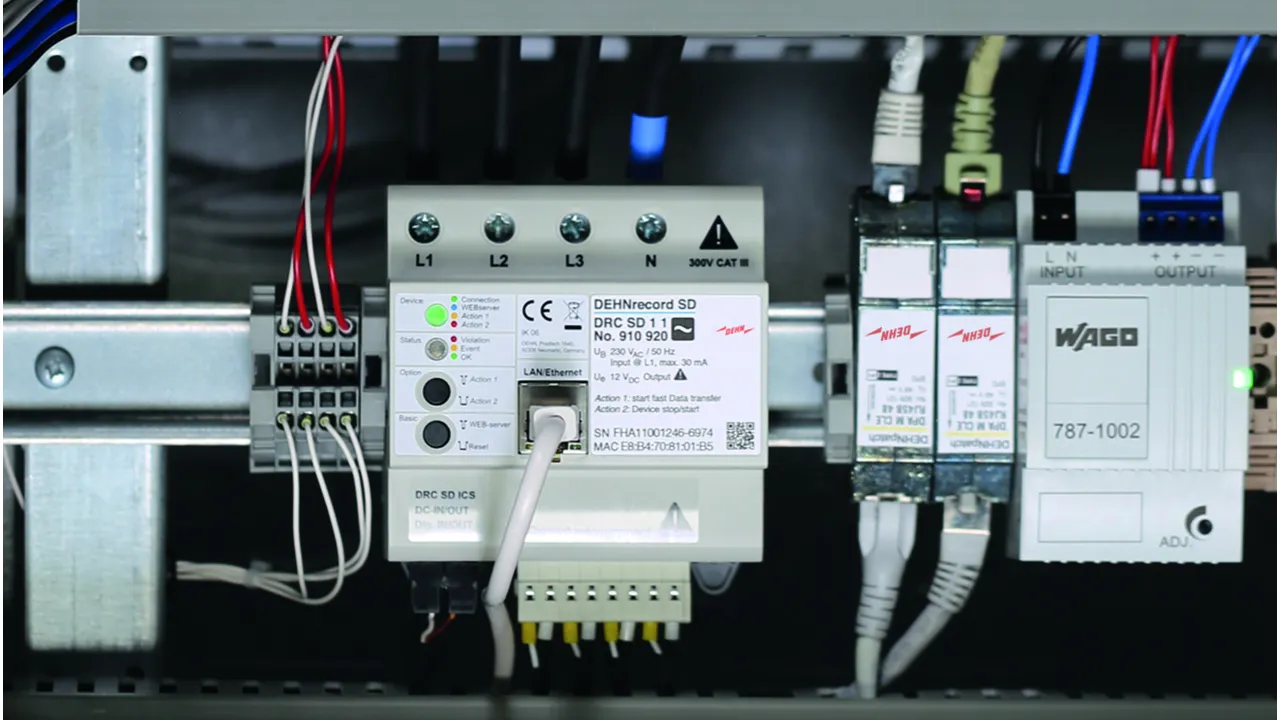

DEHNrecord SD

  • Multifunktionales Messgerät auf Basis von Edge-Computing
  • Versorgungsspannung 230 V AC alternativ 24 V DC-Extern
  • Kompakte Abmessungen (5TE) für einfache Integration und Nachrüstung
  • Installationsvorteile durch Adaption an SPDs durch Phasenschiene
  • Messung Spannungsqualität nach EN 61000-4-30, Klasse A - Zertifiziert
  • Grenzwerte gemäß EN 50160
  • Möglichkeit zur zusätzlichen Festlegung individueller PQ-Grenzwerte
  • Messung von temporären / netzfrequenten Überspannungen nach EN50550
  • Messung von Lastgang- und Leistung
  • Integrierte digitale Ein- und Ausgänge, logisch verknüpfbar
  • Kommunikationsanbindung durch Modbus TCP und MQTT 3.1 Azure

Further information

Similar topics

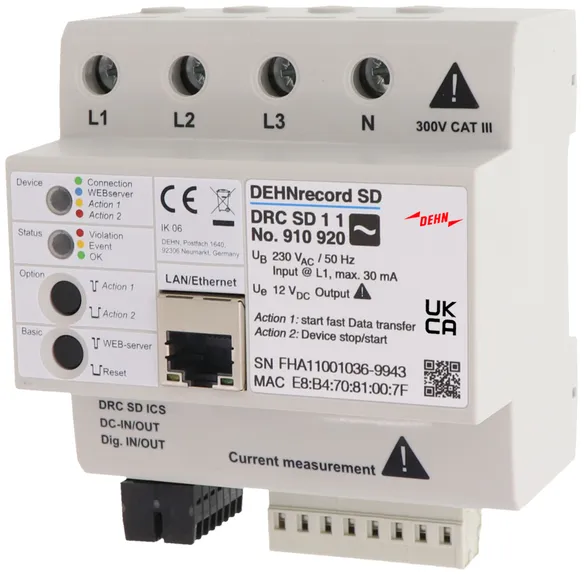

DRC SD 1 1

Multifunktionales Mess- und Analysegerät zur Überwachung der Spannungsqualität.

1 Product

Part No. 910920 DRC SD 1 1

GTIN 4013364460263, Customs tariff No. (EU): 90303200, Gross weight: 510.02 g, PU: 1.00 Stk.

Images

Additional information

Integrales, multifunktionales Messgerät auf Basis
von Edge-Computing mit folgenden Funktionen:
Versorgungsspannung 230 V 1-phasig über L1, z. B.
über Kammschiene direkt von Überspannungsableiter /
keine zusätzliche Verdrahtung und Vorsicherung erforderlich
Kompaktes Gehäuse für einfache Integration

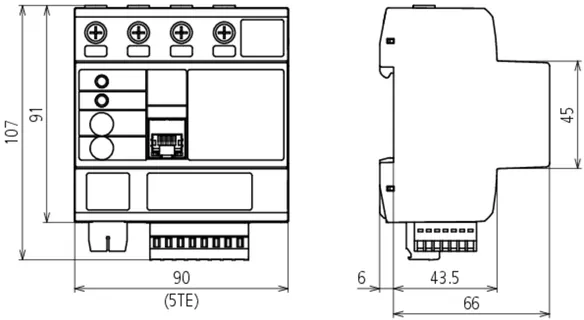

und Nachrüstung, Baubreite 5 TE / Hutschienenmontage
Messung Spannungsqualität nach EN 61000-4-30,
Klasse A – Zertifiziert
Permanente Übermittlung der genormten Mittelwerte
Bei Grenzwertverletzung wird Störschrieb übermittelt /
Dadurch erheblich reduziertes Datenaufkommen
zum einfacheren Handling
Grenzwerte gemäß EN 50160 / Möglichkeit zur
zusätzlichen Festlegung individueller PQ-Grenzwerte
Triggerbare Übermittlung des Störschriebs auch
ohne Grenzwertverletzung / Individuelle Triggerung
durch Gerätetaster oder Webbasierend
PQ-Merkmale entsprechend
Markierungskonzept nach EN 61000-4-30
4polige Laststrom- und Leistungsmessung mittels
externer Stromspulen wahlweise für Bemessung bis
100 A (Klappstromwandler) oder bis
1000 A (Rogowskispulen) (Leitungslängen 3m)
Messwertübertragung von 5 Minuten-Mittelwerte
Vorzeichenrichtige Messung zur Erkennung
von Bezugs- und Rückspeiseleistung
Messung von temporären / netzfrequenten
Überspannungen nach EN50550, inkl. individueller
Parametrierungsmöglichkeiten, z.B. zur Meldung
von Unterspannung
Eventmeldungen über Cloudmonitor,
Digitale Ausgänge und über
E-Mail-Benachrichtigungen möglich
Integrierte parametrierbare I/O-Schnittstellen
3 x Input, 2x Output, für ereignisorientierte Steuerbefehle
Integriertes Messstellenkonzept
Adaptierbar mittels Phasenschienen direkt
an Überspannungsschutzgeräte
Kommunikationsanbindung via Modbus
TCP/IP-Schnittstelle und MQTT – Protokoll (3.1, Azure-basierend)
Messwertvisualisierung wahlweise über
DEHN-Cloudmonitor oder über externe
firmenspezifische Cloudplattformen / Alternativ
über Auslesung über Modbusregister
GPS-Standortpositionierung zur möglichen
Erstellung von PQ-Landkarten
Webbasierende Gerätekonfiguration sowie Firmewareupdates

Fabrikat: DEHN
Typ: DRC SD 1 1
Art.-Nr.: 910920
oder gleichwertig.



Technical data

PQ Messverfahren nach EN 61000-4-30:2015 Klasse A
Spannungsversorgung (UB ) 230 VAC (50 Hz) über L1 der Messspannung
Nenneingangsspannungsbereich 230 / 400 VAC
Eingangsspannungsbereich 185-265 VAC

Product 910920 was added to Notepad.

Go to Notepad

Product 910920 was added to the cart.

Go to Web-Shop

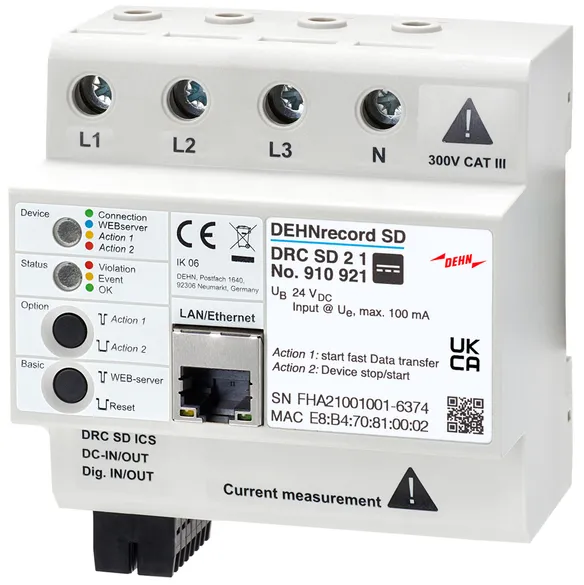

DRC SD 2 1

Multifunktionales Mess- und Analysegerät zur Überwachung der Spannungsqualität.

1 Product

Part No. 910921 DRC SD 2 1

GTIN 4013364460270, Customs tariff No. (EU): 90303200, Gross weight: 510.02 g, PU: 1.00 Stk.

Images

Additional information

Integrales, multifunktionales Messgerät auf Basis
von Edge-Computing mit folgenden Funktionen:
Spannungsversorgung 24V DC
Kompaktes Gehäuse für einfache Integration
und Nachrüstung, Baubreite 5 TE / Hutschienenmontage
Messung Spannungsqualität nach EN 61000-4-30,
Klasse A – Zertifiziert
Permanente Übermittlung der genormten Mittelwerte
Bei Grenzwertverletzung wird Störschrieb übermittelt /
Dadurch erheblich reduziertes Datenaufkommen
zum einfacheren Handling
Grenzwerte gemäß EN 50160 / Möglichkeit zur
zusätzlichen Festlegung individueller PQ-Grenzwerte
Triggerbare Übermittlung des Störschriebs auch
ohne Grenzwertverletzung / Individuelle Triggerung
durch Gerätetaster oder Webbasierend
PQ-Merkmale entsprechend
Markierungskonzept nach EN 61000-4-30
4polige Laststrom- und Leistungsmessung mittels
externer Stromspulen wahlweise für Bemessung bis
100 A (Klappstromwandler) oder bis
1000 A (Rogowskispulen) (Leitungslängen 3m)
Messwertübertragung von 5 Minuten-Mittelwerte
Vorzeichenrichtige Messung zur Erkennung
von Bezugs- und Rückspeiseleistung
Messung von temporären / netzfrequenten
Überspannungen nach EN50550, inkl. individueller
Parametrierungsmöglichkeiten, z.B. zur Meldung
von Unterspannung
Eventmeldungen über Cloudmonitor,
Digitale Ausgänge und über
E-Mail-Benachrichtigungen möglich
Integrierte parametrierbare I/O-Schnittstellen
3 x Input, 2x Output, für ereignisorientierte Steuerbefehle
Integriertes Messstellenkonzept
Adaptierbar mittels Kammschienen direkt
an Überspannungsschutzgeräte
Kommunikationsanbindung via Modbus
TCP/IP-Schnittstelle und MQTT – Protokoll (3.1, Azure-basierend)
Messwertvisualisierung wahlweise über
DEHN-Cloudmonitor oder über externe
firmenspezifische Cloudplattformen / Alternativ
über Auslesung über Modbusregister
GPS-Standortpositionierung zur möglichen
Erstellung von PQ-Landkarten
Webbasierende Gerätekonfiguration sowie Firmewareupdates

Fabrikat: DEHN
Typ: DRC SD 2 1
Art.-Nr.: 910921
oder gleichwertig.



Technical data

PQ Messverfahren nach EN 61000-4-30:2015 Klasse A
Spannungsversorgung (UB ) 24 VDC
Nenneingangsspannungsbereich 24 VDC SELV (max. 3 W)
Eingangsspannungsbereich 18-30 VDC

Product 910921 was added to Notepad.

Go to Notepad

Product 910921 was added to the cart.

Go to Web-Shop

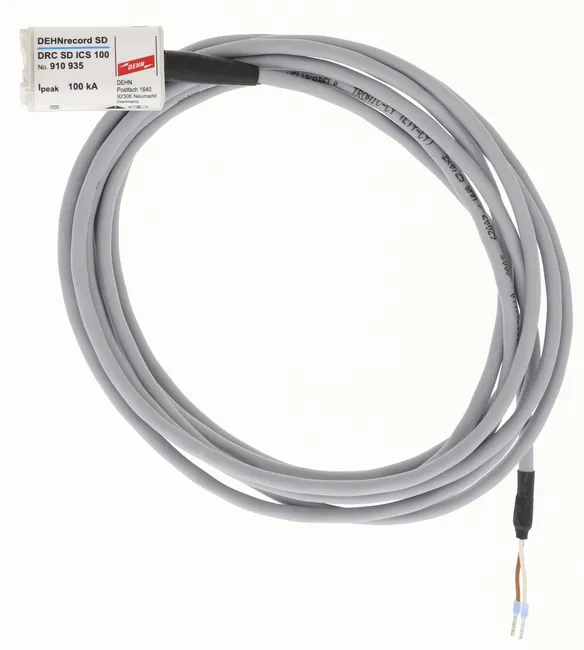

DRC SD ICS 100

Mit dem DEHNrecord SD ICS können Impulsströme an isolierten Leitern bis 100 kA erfasst werden.
Dabei muss ein min. Abstand von ≥ 30 cm zu den isolierten Leitern eingehalten werden.

1 Product

Part No. 910935 DRC SD ICS 100

GTIN 4013364460676, Customs tariff No. (EU): 90303370, Gross weight: 172.02 g, PU: 1.00 Stk.

Images

Additional information

Impulsstromsensor mit Anschlussleitung
zum Messen von Impulsströme bis 100 kA
Aufzeichnungsdauer max 5sec.
Amplitudenauflösung 100A
Abtastrate 1µs
Einstellbare Triggerschwelle über Webserver
des DRC SD 1 1 oder DRC SD 2 1
Länger der Anschlussleitung 3 m

Fabrikat: DEHN
Typ: DRC SD ICS 100
Art.-Nr.: 910935
oder gleichwertig.



Technical data

Messbereich Impulsstrom (8/20 µs) (10/350 µs) 4-100 kA
Auflösung Amplitude 100 A
Abtastrate 1 µs
Aufzeichnungslänge max. 200 ms
Triggerschwelle Amplitude parametrierbar über internen Webserver
Länge Anschlussleitung 3 m

Product 910935 was added to Notepad.

Go to Notepad

Product 910935 was added to the cart.

Go to Web-Shop

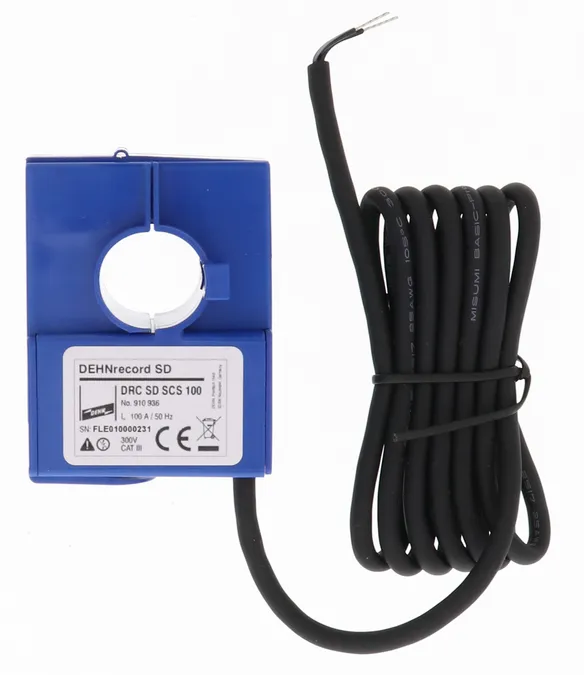

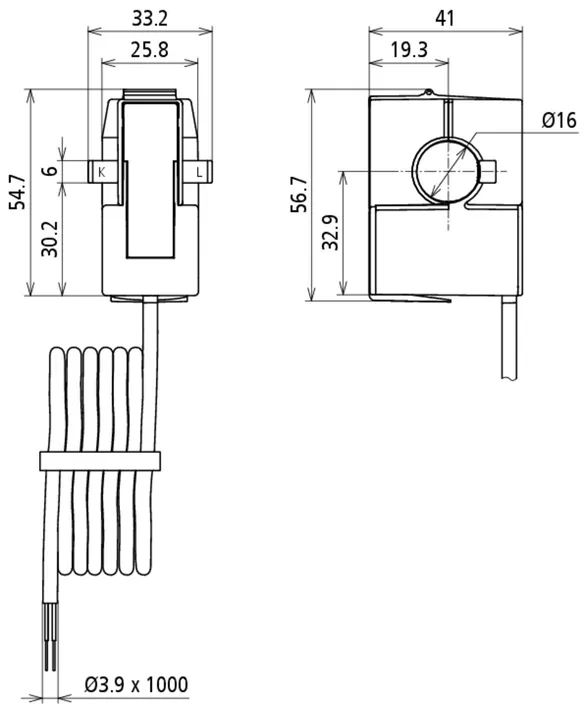

DRC SD SCS 100

Klappkern-Stromwandler zur elektronischen Messung von Wechselstrom (AC) mit galvanischer Trennung zwischen Primärkreis (Leistung) und Sekundärkreis (Messung) bis 300 V CAT III.

1 Product

Part No. 910936 DRC SD SCS 100

GTIN 4013364460683, Customs tariff No. (EU): 90303370, Gross weight: 148.50 g, PU: 1.00 Stk.

Images

Additional information

Klappkern-Stromwandler zur elektronischen Messung
von Wechselstrom (AC) mit galvanischer
Trennung zwischen Primär- (Leistung)
und Sekundärkreis (Messung) bis 300V CAT III
Genauigkeitsklasse 1 (IEC 61869-2)
Nenn-Primärstrom 100 A
Erweiterter Primärstrom 120 A
Thermischer Bemessungs-Kurzzeitstrom max. 6 kA @50Hz
Dynamischer Nennstrom max 3 kA @50Hz
Nennfrequenz 50 Hz
Frequenzbandbreite (-3 dB) min. 1,5 kHz
Länge Anschlussleitung 1 m
Max. Leitungdsdurchmesser 16 mm

Fabrikat: DEHN
Typ: DRC SD SCS 100
Art.-Nr.: 910936
oder gleichwertig.



Technical data

Genauigkeitsklasse 1 (IEC 61869-2)
Nenn-Primärstrom (IPr ) 100 A
Erweiterter Primärstrom (IePr ) 120 A
Thermischer Bemessungs-Kurzzeitstrom (Ith ) max. 6 kA @ 50 Hz; 60 x IPr (1s) kA
Dynamischer Nennstrom (Idyn ) max. 3 kA @ 50 Hz; 60 x IPr (1s) kA
Nennfrequenz (fr ) 50 Hz
Frequenzbandbreite (-3 dB) (BW) min. 1,5 kHz
Max. Leitungsdurchmesser 16 mm
Länge Anschlussleitung 1 m

Product 910936 was added to Notepad.

Go to Notepad

Product 910936 was added to the cart.

Go to Web-Shop

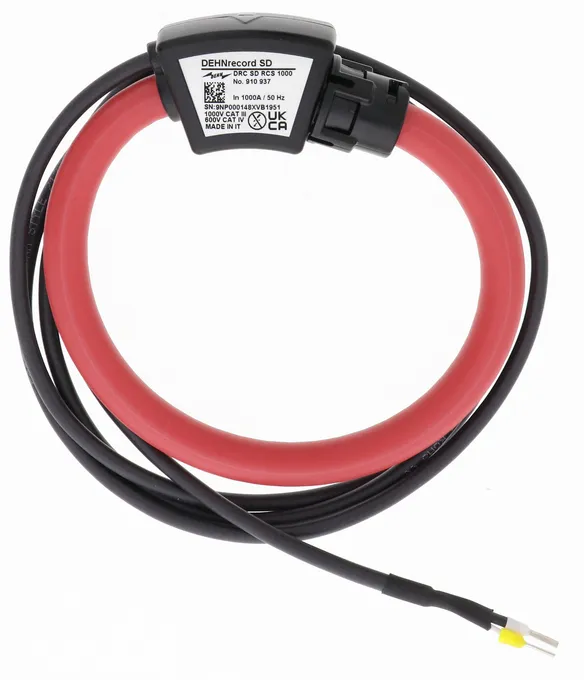

DRC SD RCS 1000

Rogowskispulen-Stromwandler zur elektronischen Messung von Wechselstrom (AC) mit galvanischer Trennung zwischen Primärkreis (Leistung) und Sekundärkreis (Messung) bis 1000 V CAT III.

2 Products

Part No. 910937 DRC SD RCS 1000 3M

GTIN 4013364460690, Customs tariff No. (EU): 90303370, Gross weight: 210.46 g, PU: 1.00 Stk.

Images

Additional information

Rogowskispulen-Stromwandler
zur elektronischen Messung
von Wechselstrom (AC) mit galvanischer
Trennung zwischen Primär- (Leistung)
und Sekundärkreis (Messung) bis 1000V CAT III
Genauigkeitsklasse 1 (IEC 61869-2)
Nenn-Primärstrom 1000 A
Erweiterter Primärstrom 2000 A
Nennfrequenz 50 Hz
Frequenzbandbreite (-3 dB) 3 kHz
Länge Anschlussleitung 3 m
Max. Leitungdsdurchmesser 95 mm

Fabrikat: DEHN
Typ: DRC SD RCS 1000 3M
Art.-Nr.: 910937
oder gleichwertig.



Technical data

Genauigkeitsklasse 1 (IEC 61869-2)
Nenn-Primärstrom (IPr ) 1000 A
Erweiterter Primärstrom (IePr ) 2000 A
Nennfrequenz (fr ) 50 Hz
Frequenzbandbreite (-3 dB) (BW) 3 kHz
Positionierfehler (εL ) < +/- 1%
Max. Leitungsdurchmesser 95 mm
Länge Anschlussleitung 3 m

Product 910937 was added to Notepad.

Go to Notepad

Product 910937 was added to the cart.

Go to Web-Shop

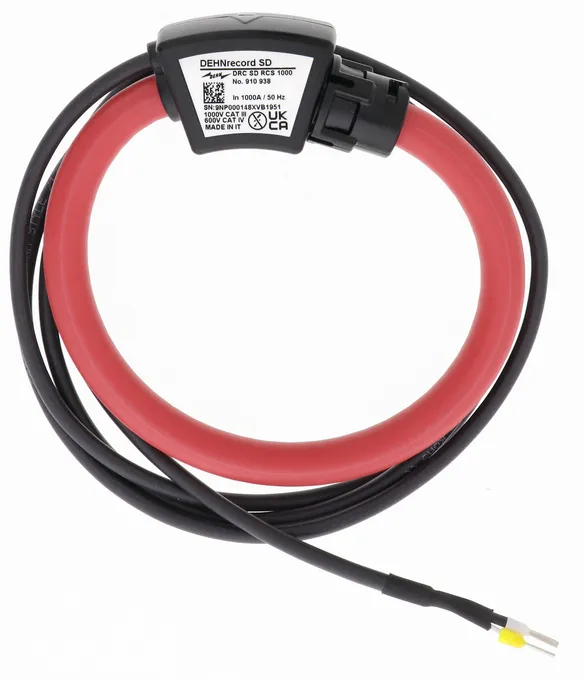

Part No. 910938 DRC SD RCS 1000 1M

GTIN 4013364467668, Customs tariff No. (EU): 90303370, Gross weight: 147.19 g, PU: 1.00 Stk.

Images

Additional information

Rogowskispulen-Stromwandler
zur elektronischen Messung
von Wechselstrom (AC) mit galvanischer
Trennung zwischen Primär- (Leistung)
und Sekundärkreis (Messung) bis 1000V CAT III
Genauigkeitsklasse 1 (IEC 61869-2)
Nenn-Primärstrom 1000 A
Erweiterter Primärstrom 2000 A
Nennfrequenz 50 Hz
Frequenzbandbreite (-3 dB) 3 kHz
Länge Anschlussleitung 1 m
Max. Leitungdsdurchmesser 95 mm

Fabrikat: DEHN
Typ: DRC SD RCS 1000 1M
Art.-Nr.: 910938
oder gleichwertig.



Technical data

Genauigkeitsklasse 1 (IEC 61869-2)
Nenn-Primärstrom (IPr ) 1000 A
Erweiterter Primärstrom (IePr ) 2000 A
Nennfrequenz (fr ) 50 Hz
Frequenzbandbreite (-3 dB) (BW) 3 kHz
Positionierfehler (εL ) < +/- 1%
Max. Leitungsdurchmesser 95 mm
Länge Anschlussleitung 1 m
