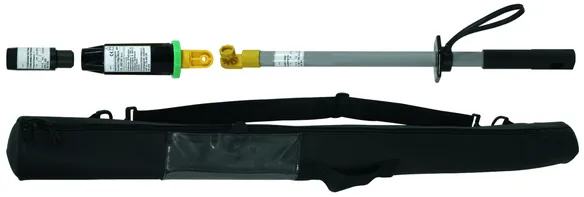

Abstands-Spannungsprüferset ASP

Einfach – Sicher prüfen
  • Einfache und leichte Handhabung durch kompakte Bauform
  • Kosten- / platzsparender Transport

Details

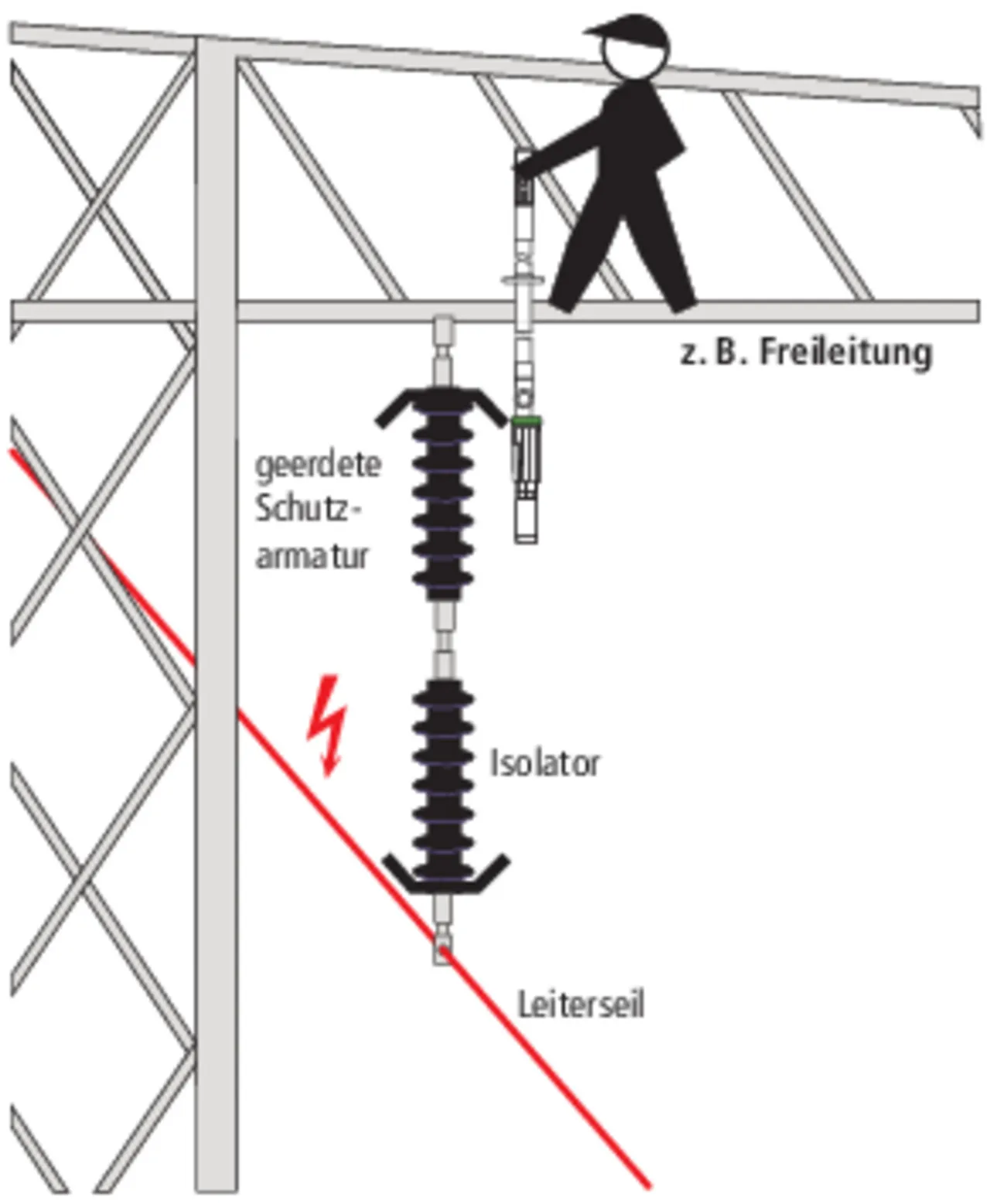

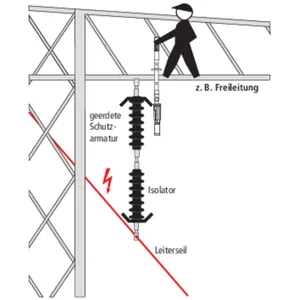

Anwendung Freileitung
Der Abstands-Spannungsprüfer ASP mit dem E-Feldsensor der Kategorie „L“ ist mit dem grünen Ring so an die letzte, geerdete Schutzarmatur anzulegen, dass der E-Feldsensor in Richtung des am anderen Isolatorenende befestigten Leiterseiles zeigt.
lorem ipsum

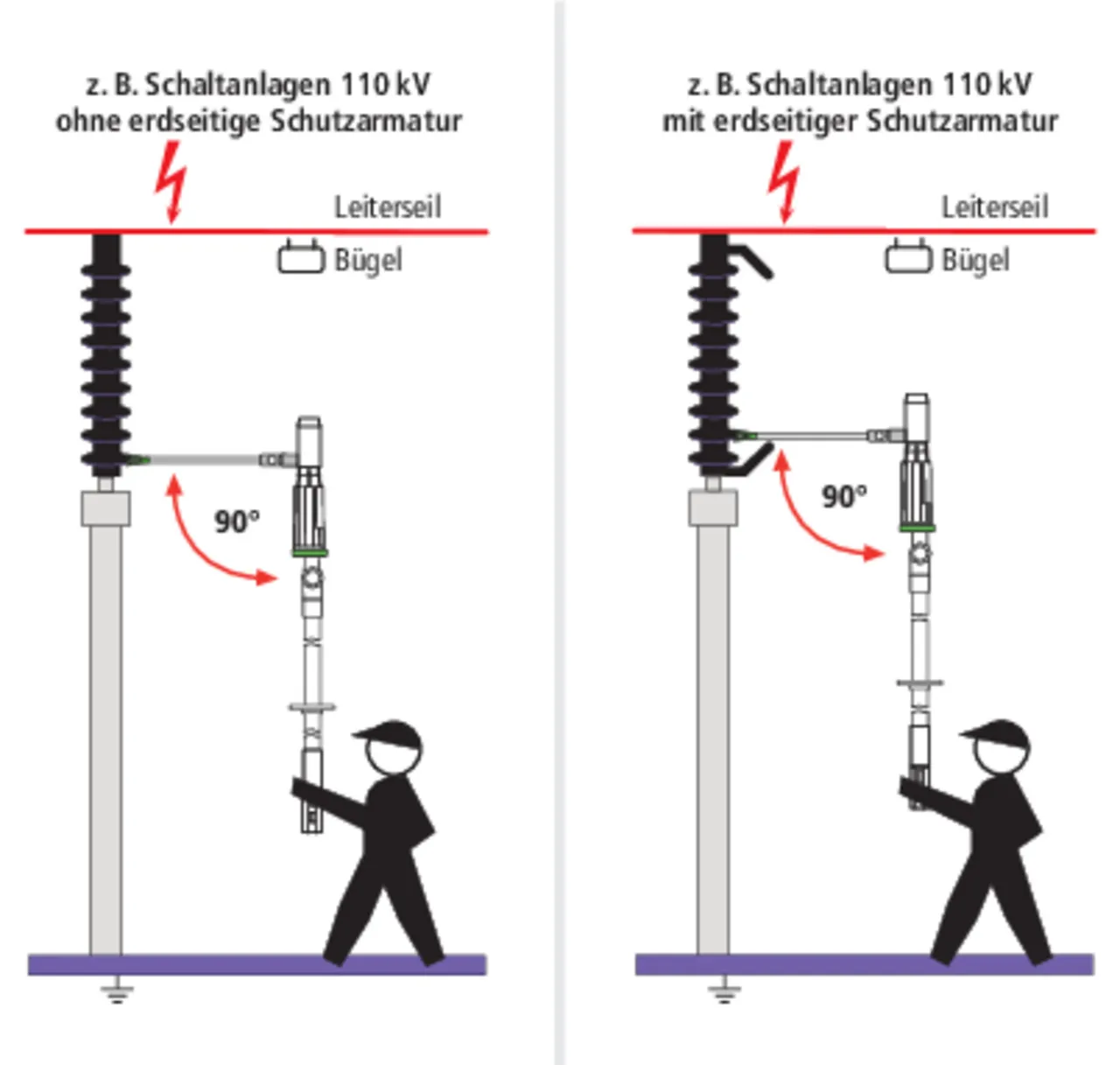

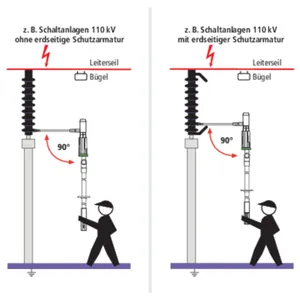

Anwendung Freiluftschaltanlage
Der Abstands-Spannungsprüfer ASP mit dem E-Feldsensor der Kategorie „S“ ist mit der grünen Markierung des Auslegers im 90°-Winkel an den untersten Isolatorteller anzulegen.
Sollte erdseitig eine Schutzarmatur vorhanden sein, ist der Ausleger am nächstmöglichen Isolatorteller oberhalb der Schutzarmatur anzulegen.
lorem ipsum
lorem ipsum

Kategorie "L", 50 Hz

Kategorie "L" für Freileitung nach Vornorm DIN VDE V 0682-417/10.2013.

1 Product

Part No. 767571 ASPS 110 420 L

GTIN 4013364124967, Customs tariff No. (EU): 90303370, Gross weight: 2.23 kg, PU: 1.00 Stk.

Predecessor

Images

Additional information

Certificates



Technical data

Nennspannung (UN ) 110 ... 420 kV
Frequenz 50 Hz
Gesamtlänge (lG ) 960 mm

Product 767571 was added to Notepad.

Go to Notepad

Product 767571 was added to the cart.

Go to Web-Shop

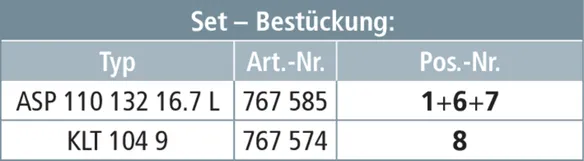

Kategorie "L", 16,7 Hz

Kategorie "L" für mittig geerdete einphasige Bahnstromleitungen.

1 Product

Part No. 767565 ASPS 110 132 16.7 L

GTIN 4013364143760, Customs tariff No. (EU): 90303370, Gross weight: 2.27 kg, PU: 1.00 Stk.

Images

Additional information

Certificates



Technical data

Nennspannung (UN ) 110 ... 132 kV
Frequenz 16,7 Hz
Gesamtlänge (lG ) 960 mm
DB Zeichnungs-Nr. 3 Eku 710 002

Product 767565 was added to Notepad.

Go to Notepad

Product 767565 was added to the cart.

Go to Web-Shop

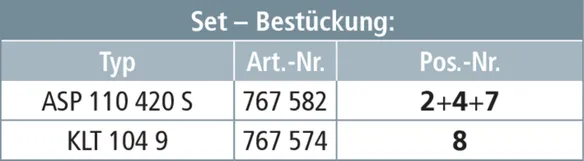

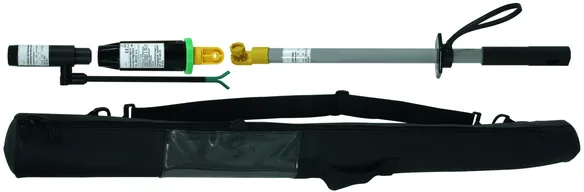

Kategorie "S", 50 Hz

Kategorie "S" für Freiluftschaltanlagen.

2 Products

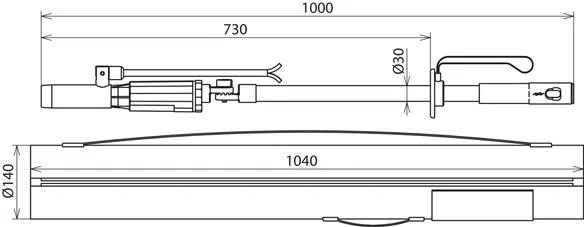

Part No. 767572 ASPS 110 420 S

GTIN 4013364124974, Customs tariff No. (EU): 90303370, Gross weight: 2.21 kg, PU: 1.00 Stk.

Images

Additional information

Certificates



Technical data

Nennspannung (UN ) 110 ... 420 kV
Frequenz 50 Hz
Gesamtlänge (lG ) 1000 mm

Product 767572 was added to Notepad.

Go to Notepad

Product 767572 was added to the cart.

Go to Web-Shop

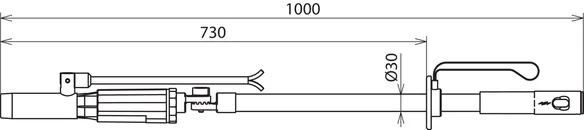

Part No. 767582 ASP 110 420 S

GTIN 4013364144569, Customs tariff No. (EU): 90303370, Gross weight: 1.47 kg, PU: 1.00 Stk.

Images

Additional information

Certificates



Technical data

Nennspannung (UN ) 110 ... 420 kV
Frequenz 50 Hz
Gesamtlänge (lG ) 1000 mm

Product 767582 was added to Notepad.

Go to Notepad

Product 767582 was added to the cart.

Go to Web-Shop

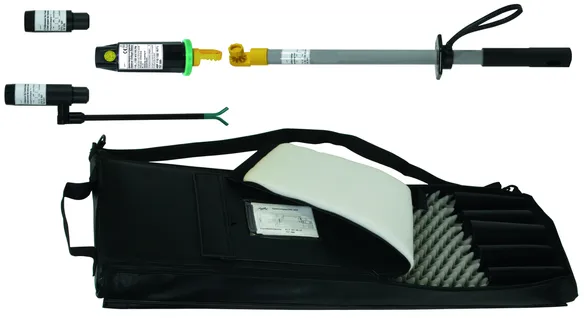

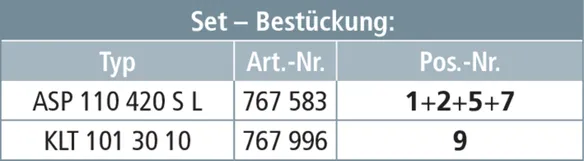

Kategorie "S / L", 50 Hz

Kategorie "S / L" für Freiluftschaltanlagen und Freileitung.

1 Product

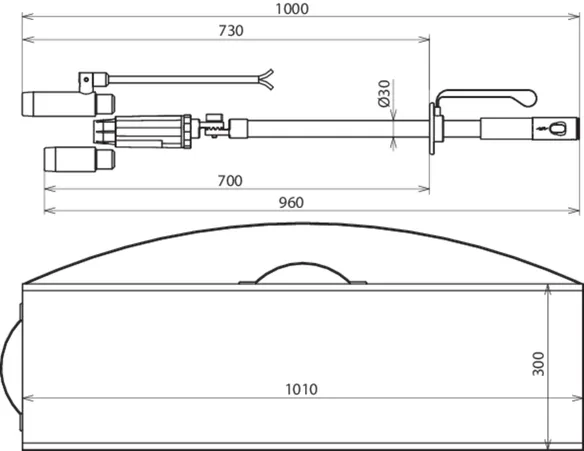

Part No. 767573 ASPS 110 420 S L

GTIN 4013364134270, Customs tariff No. (EU): 90303370, Gross weight: 4.94 kg, PU: 1.00 Stk.

Images

Additional information

Certificates



Technical data

Nennspannung (UN ) 110 ... 420 kV
Frequenz 50 Hz
Gesamtlänge (lG ) 1000 mm

Product 767573 was added to Notepad.

Go to Notepad

Product 767573 was added to the cart.

Go to Web-Shop
