Blitzzähler

Smarter Blitzzähler zur potentialfreien Registrierung von Anzahl und Zeitpunkt (Eintrittsdatum mit Zeitstempel) von Ableitströmen.
Im Batteriebetrieb (Standalone, ohne Netzteil) mit lokaler Speicherung der Daten und Anzeige am Display.
Im Netzbetrieb mit optionaler Kommunikation (Modbus RTU) zwischen Zähler und externer Leitstelle.

Blitzzähler IPC P4

1 Product

Part No. 910513 IPC P4

GTIN 6942299506310, Customs tariff No. (EU): 90291000, Gross weight: 180.20 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

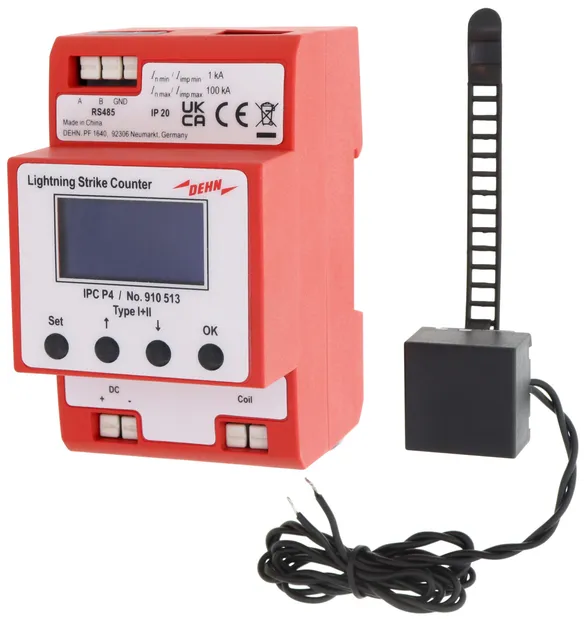

Blitzzähler IPC P4
Zählgerät im Batteriebetrieb (nur internes Speichern) oder
mit ext. 9-36V DC Versorgung (mit Kommunikation zur Leitstelle)
potentialfreie Registrierung der Ableitströme
von Überspannungs-Schutzgeräten
Sensor zum Anbringen auf der Erdleitung des Ableiters
verdrillte Sensorleitung: 0,5 m lang
Mindestzählwert d. Impuls-Entladungsstroms (10/350 µs): 1 kA
Zählgrenzwert d. Impuls-Entladungsstroms (10/350 µs): 100 kA
Mindestzählwert d. Entladungsstroms (8/20 µs): 1 kA
Zählgrenzwert d. Entladungsstroms (8/20 µs): 100 kA
OLED-Anzeige
elektrischer Zähler 0 ... 999
Montage auf Hutprofilschiene 35 mm nach EN 60715

Fabrikat: DEHN
Typ: IPC P4
Art.-Nr.: 910513
oder gleichwertig.

Certificates

Technical data

Blitzzähler nach GB/T 33588.6 und EN/IEC 62561-6	Typ I + Typ II
Zählgrenzwert des Impuls-Entladungsstroms (10/350 µs) (I_{imp max} )	100 kA
Mindestzählwert des Impuls-Entladungsstroms (10/350 µs) (I_{imp min} )	1 kA
Zählgrenzwert des Entladungsstroms (8/20 µs) (I_{n max} )	100 kA
Mindestzählwert des Entladungsstroms (8/20 µs) (I_{n min} )	1 kA
OLED-Anzeige	elektronischer Zähler 0-999
Versorgung	Lithium-Mangandioxid-Batterie oder 9-36 V DC
Rücksetzeinrichtung	Tasten am Gerät (z.B. zum Rückstellen des Zählerstandes auf 0) oder per Fernzugriff
Einbaumaße: Sensor	25 mm x 25 mm x 15 mm
Zubehör im Lieferumfang	Sensor mit integrierter Befestigungslasche

Blitzzähler nach GB/T 33588.6 und EN/IEC 62561-6	Typ I + Typ II
Zählgrenzwert des Impuls-Entladungsstroms (10/350 µs) (I_{imp max} )	100 kA
Mindestzählwert des Impuls-Entladungsstroms (10/350 µs) (I_{imp min} )	1 kA
Zählgrenzwert des Entladungsstroms (8/20 µs) (I_{n max} )	100 kA
Mindestzählwert des Entladungsstroms (8/20 µs) (I_{n min} )	1 kA
OLED-Anzeige	elektronischer Zähler 0-999
Versorgung	Lithium-Mangandioxid-Batterie oder 9-36 V DC
Batteriezustandskontrolle	OLED am Gerät oder per Fernzugriff
Rücksetzeinrichtung	Tasten am Gerät (z.B. zum Rückstellen des Zählerstandes auf 0) oder per Fernzugriff
Betriebstemperaturbereich	-20 °C ... +70 °C
Lagertemperaturbereich	-30 °C ... +80 °C
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff: Zählgerät	Thermoplast , Farbe rot, UL 94 V-0
Gehäusewerkstoff: Sensor	Polyamid
Einbauort	Innenbereich
Schutzart	IP 20
Kommunikationsprotokoll	Modbus RTU
Kommunikationsschnittstelle	RS 485

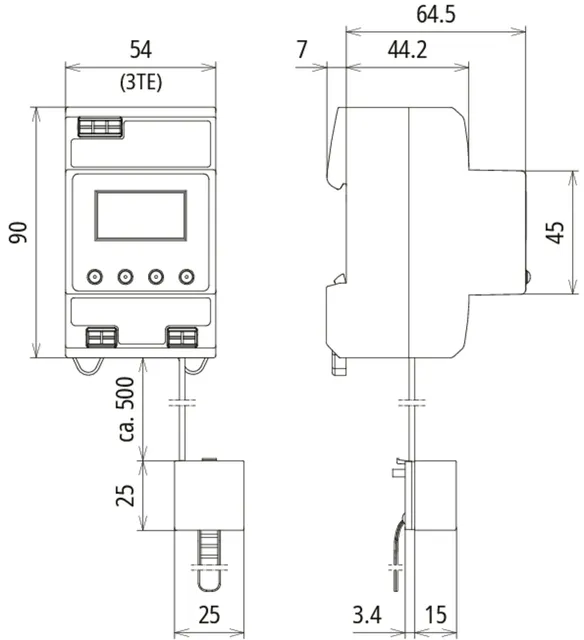

Einbaumaße: Zählgerät	3 TE, DIN 43880
Einbaumaße: Sensor	25 mm x 25 mm x 15 mm
Zubehör im Lieferumfang	Sensor mit integrierter Befestigungslasche
Anschlusstechnik	Push-in
Standby-Versorgung	1x Lithium-Batterie Typ CR17505 (austauschbar)
