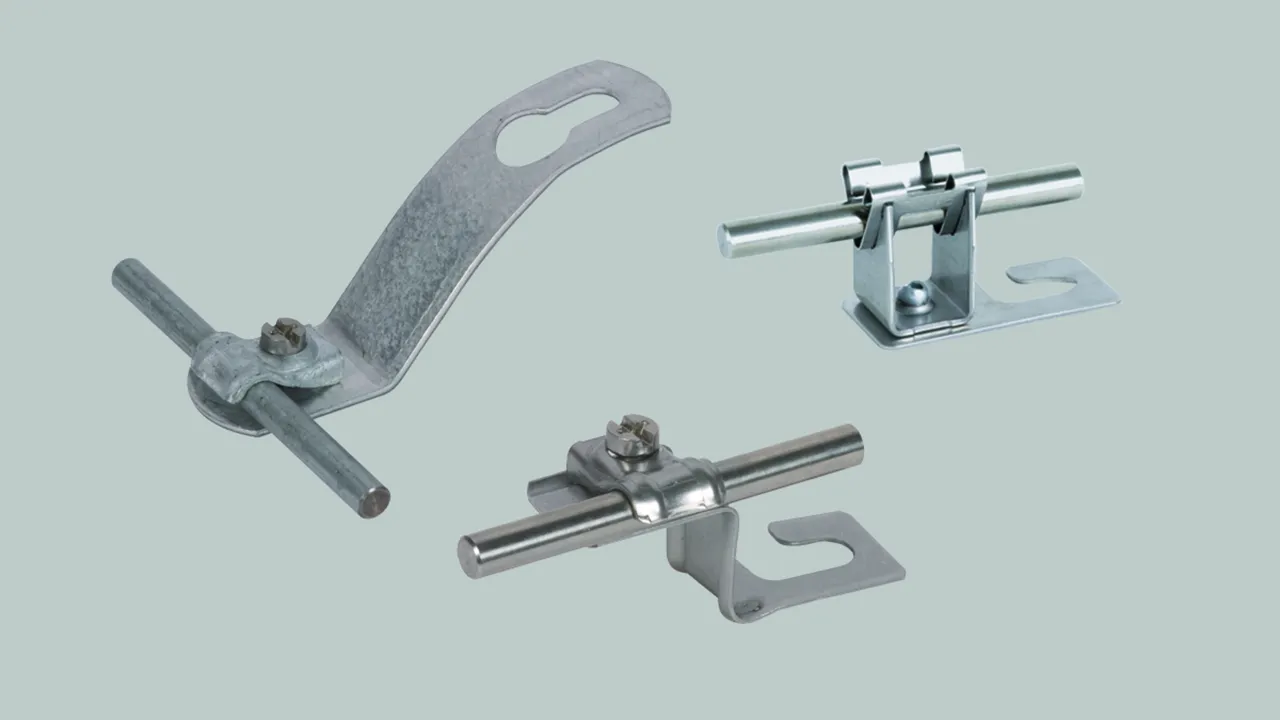

Dachleitungshalter für Wellplattendächer

Zum Verlegen von Firstleitungen und Leitungen in der Dachfläche.

Wellenabstand 177 mm (Profil 5) und 130 mm (Profil 8).

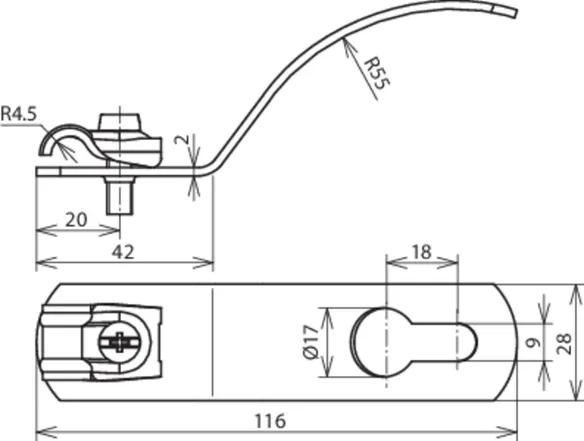

Für Wellplattendächer Profil 5 mit DEHNQUICK

Zur Verlegung in der Dachfläche.

1 Product

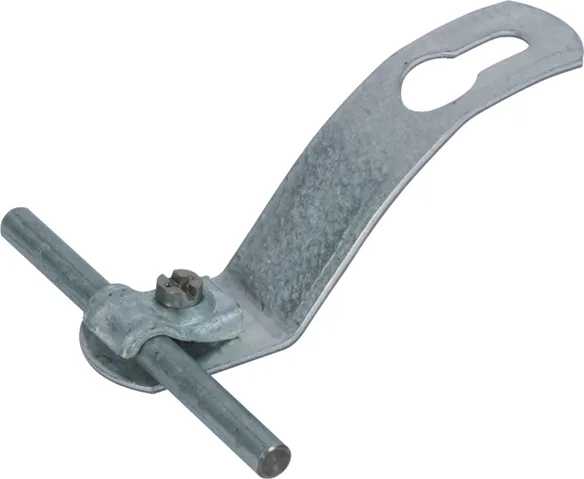

Part No. 202005 DLH DQ 6.10 WPRO5 STTZN

GTIN 4013364022041, Customs tariff No. (EU): 85389099, Gross weight: 72.20 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Dachleitungshalter für Wellplattendach (DEHNQUICK) St/tZn
Dachleitungshalter, für Wellplattendächer zum Verlegen von Firstleitungen und Leitungen in der
Dachfläche
für Wellplattendächer Profil 5
Werkstoff Dachleitungshalter: St/tZn
Leitunghalter Modell: DEHNQUICK
Werkstoff Leitungshalter: St/tZn
Leitungshalter Aufnahme Rd: 6-10 mm
Leitungsführung: fest

Fabrikat: DEHN
Typ: DLH DQ 6.10 WPRO5 STTZN
Art.-Nr.: 202005
oder gleichwertig.

Certificates

Technical data

Werkstoff Dachleitungshalter	St/tZn
Werkstoff Leitungshalter	St/tZn
Leitungshalter Aufnahme Rd	6-10 mm
Leitungsführung	fest

Anwendungshinweis	für Dachleitungen
Werkstoff Dachleitungshalter	St/tZn
Leitunghalter Modell	DEHNQUICK
Werkstoff Leitungshalter	St/tZn
Leitungshalter Aufnahme Rd	6-10 mm
Leitungsführung	fest
Bohrung Ø	8,4 mm
Befestigungsmöglichkeit	zum Unterklemmen am Schraubenkopf
Art der Dacheindeckung	Wellplattendach Profil 5 (Abstand 177 mm)

Product 202005 was added to Notepad.

Go to Notepad

Product 202005 was added to the cart.

Go to Web-Shop

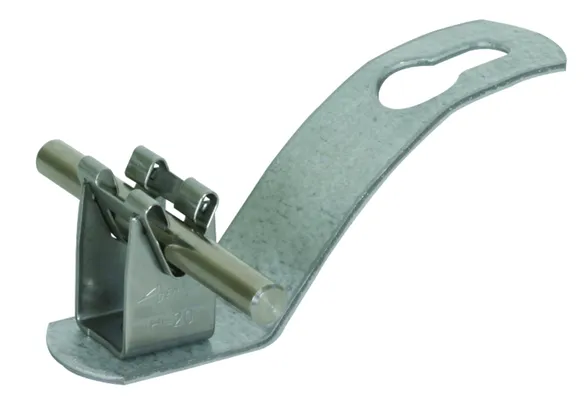

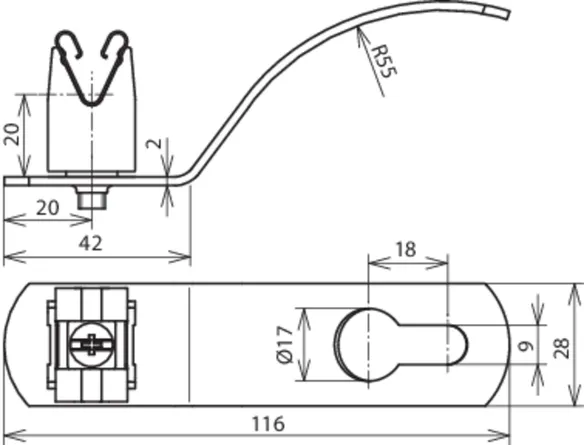

Für Wellplattendächer Profil 5 mit DEHNgrip

Zur Verlegung in der Dachfläche.

1 Product

Part No. 206105 DLH DQ 8 WPRO5 V2A STTZN

GTIN 4013364083189, Customs tariff No. (EU): 85389099, Gross weight: 76.30 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Dachleitungshalter für Wellplattendach (DEHNgrip)
Dachleitungshalter, für Wellplattendächer zum Verlegen von Firstleitungen und Leitungen in der
Dachfläche
für Wellplattendächer Profil 5
Werkstoff Dachleitungshalter: St/tZn
Leitunghalter Modell: DEHNgrip
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 8 mm
Leitungsführung: lose

Fabrikat: DEHN
Typ: DLH DQ 8 WPRO5 V2A STTZN
Art.-Nr.: 206105
oder gleichwertig.

Certificates

Technical data

Werkstoff Dachleitungshalter	St/tZn
Bauhöhe Leitungshalter	20 mm
Werkstoff Leitungshalter	NIRO
Leitungshalter Aufnahme Rd	8 mm
Leitungsführung	lose
Normenbezug	DIN EN 62561-4

Anwendungshinweis	für Fist- und Dachleitungen
Werkstoff Dachleitungshalter	St/tZn
Leitunghalter Modell	DEHNgrip
Bauhöhe Leitungshalter	20 mm
Werkstoff Leitungshalter	NIRO
Leitungshalter Aufnahme Rd	8 mm
Leitungsführung	lose
Bohrung Ø	7,8 mm
Befestigungsmöglichkeit	zum Unterklemmen am Schraubenkopf
Art der Dacheindeckung	Wellplattendach Profil 5 (Abstand 177 mm)
Normenbezug	DIN EN 62561-4

Product 206105 was added to Notepad.

Go to Notepad

Product 206105 was added to the cart.

Go to Web-Shop

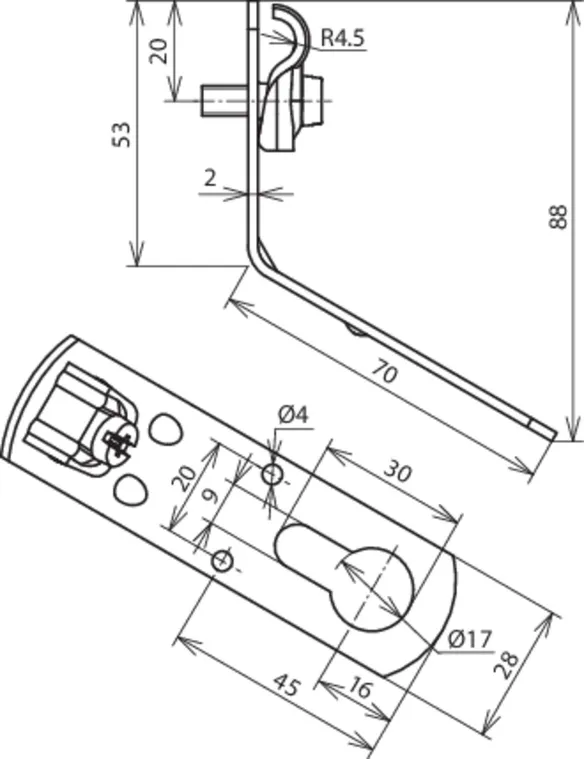

Für Wellplattendächer Profil 5 und Profil 8 mit DEHNQUICK

Zur Verlegung der Firstleitungen und Leitungen in der Dachfläche, Ausführung gewinkelt.

1 Product

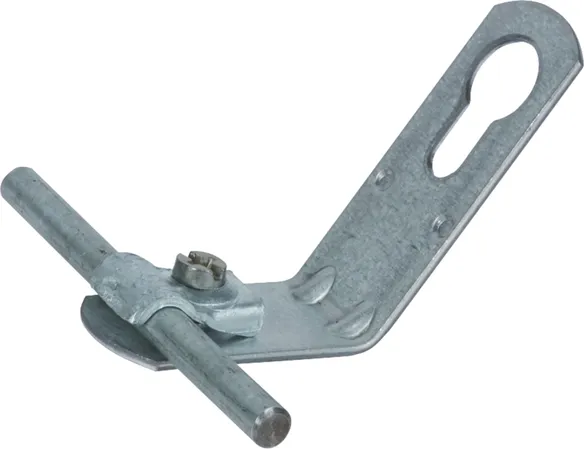

Part No. 202015 DLH DQ 6.10 WPRO5 8 STTZN

GTIN 4013364022089, Customs tariff No. (EU): 85389099, Gross weight: 61.20 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Dachleitungshalter für Wellplattendach (DEHNQUICK) St/tZn
Dachleitungshalter, für Wellplattendächer zum Verlegen von Firstleitungen und Leitungen in der
Dachfläche
für Wellplattendächer Profil 5 und Profil 8
Ausführung gewinkelt
Werkstoff Dachleitungshalter: St/tZn
Leitunghalter Modell: DEHNQUICK
Werkstoff Leitungshalter: St/tZn
Leitungshalter Aufnahme Rd: 6-10 mm
Leitungsführung: fest

Fabrikat: DEHN
Typ: DLH DQ 6.10 WPRO5 8 STTZN
Art.-Nr.: 202015
oder gleichwertig.

Certificates

Technical data

Werkstoff Dachleitungshalter	St/tZn
Werkstoff Leitungshalter	St/tZn
Leitungshalter Aufnahme Rd	6-10 mm
Leitungsführung	fest

Anwendungshinweis	für Fist- und Dachleitungen
Werkstoff Dachleitungshalter	St/tZn
Leitunghalter Modell	DEHNQUICK
Werkstoff Leitungshalter	St/tZn
Leitungshalter Aufnahme Rd	6-10 mm
Leitungsführung	fest
Bohrung Ø	8,4 mm
Befestigungsmöglichkeit	zum Unterklemmen am Schraubenkopf
Art der Dacheindeckung	Wellplattendächer Profil 5 (Abstand 177 mm) Profil 8 (Abstand 130 mm)

Product 202015 was added to Notepad.

Go to Notepad

Product 202015 was added to the cart.

Go to Web-Shop

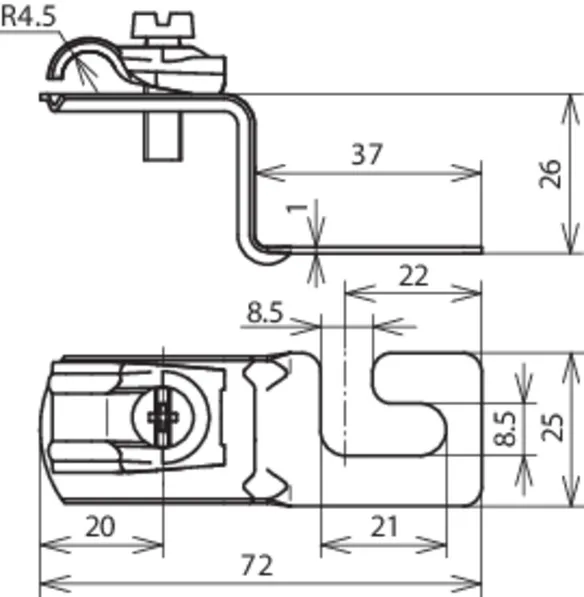

Für Wellplattendächer Profil 5 und Profil 8 mit DEHNQUICK

Zur Verlegung der Firstleitungen und Leitungen in der Dachfläche, Ausführung gewinkelt.

1 Product

Part No. 202906 DLH DQ 6.10 WPRO5 8 V2A

GTIN 4013364022102, Customs tariff No. (EU): 85389099, Gross weight: 34.20 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Dachleitungshalter für Wellplattendach (DEHNQUICK) NIRO
Dachleitungshalter, für Wellplattendächer zum Verlegen von Firstleitungen und Leitungen in der
Dachfläche
für Wellplattendächer Profil 5 und Profil 8
Ausführung gewinkelt
Werkstoff Dachleitungshalter: NIRO
Leitunghalter Modell: DEHNQUICK
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 6-10 mm
Leitungsführung: fest

Fabrikat: DEHN
Typ: DLH DQ 6.10 WPRO5 8 V2A
Art.-Nr.: 202906
oder gleichwertig.

Certificates

Technical data

Werkstoff Dachleitungshalter	NIRO
Werkstoff Leitungshalter	NIRO
Leitungshalter Aufnahme Rd	6-10 mm
Leitungsführung	fest

Anwendungshinweis	für Fist- und Dachleitungen
Werkstoff Dachleitungshalter	NIRO
Leitunghalter Modell	DEHNQUICK
Werkstoff Leitungshalter	NIRO
Leitungshalter Aufnahme Rd	6-10 mm
Leitungsführung	fest
Bohrung Ø	8,4 mm
Befestigungsmöglichkeit	zum Unterklemmen am Schraubenkopf
Art der Dacheindeckung	Wellplattendächer Profil 5 (Abstand 177 mm) Profil 8 (Abstand 130 mm)

Product 202906 was added to Notepad.

Go to Notepad

Product 202906 was added to the cart.

Go to Web-Shop

Für Wellplattendächer Profil 5 und Profil 8 mit DEHNgrip

Zur Verlegung der Firstleitungen und Leitungen in der Dachfläche, Ausführung gerade.

2 Products

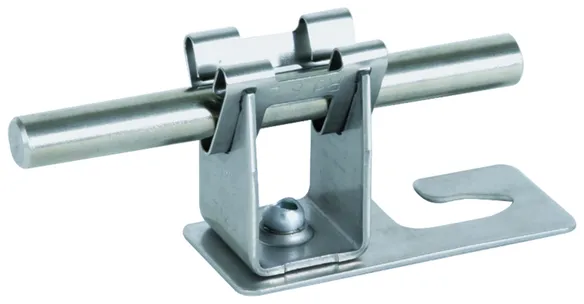

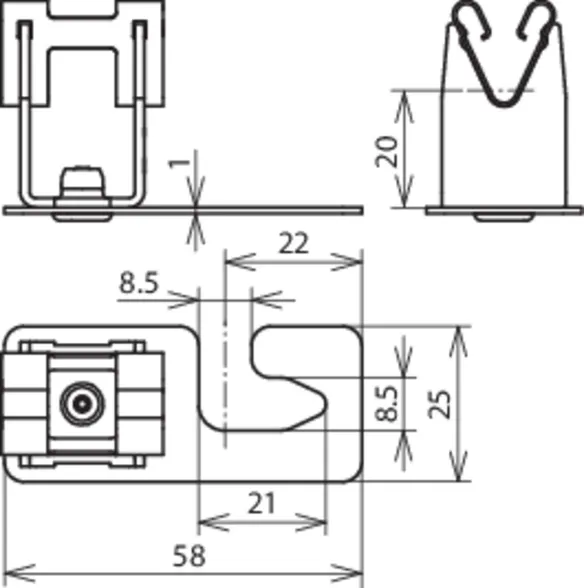

Part No. 206339 DLH DG 8 H20 WPRO5 8 V2A

GTIN 4013364047730, Customs tariff No. (EU): 85389099, Gross weight: 29.00 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Dachleitungshalter für Wellplattendach (DEHNgrip) NIRO
Dachleitungshalter, für Wellplattendächer zum Verlegen von Firstleitungen und Leitungen in der
Dachfläche
für Wellplattendächer Profil 5 und Profil 8
Ausführung gerade
Werkstoff Dachleitungshalter: NIRO
Leitunghalter Modell: DEHNgrip
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 8 mm
Leitungsführung: lose

Fabrikat: DEHN
Typ: DLH DG 8 H20 WPRO5 8 V2A
Art.-Nr.: 206339
oder gleichwertig.

Certificates

Technical data

Werkstoff Dachleitungshalter	NIRO
Bauhöhe Leitungshalter	20 mm
Werkstoff Leitungshalter	NIRO
Leitungshalter Aufnahme Rd	8 mm
Leitungsführung	lose
Normenbezug	DIN EN 62561-4

Anwendungshinweis	für First- und Dachleitungen Leitungsführung (Halter) verstellbar
Werkstoff Dachleitungshalter	NIRO
Leitunghalter Modell	DEHNgrip
Bauhöhe Leitungshalter	20 mm
Werkstoff Leitungshalter	NIRO
Leitungshalter Aufnahme Rd	8 mm
Leitungsführung	lose
Bohrung Ø	7,8 mm
Befestigungsmöglichkeit	zum Unterklemmen am Schraubenkopf
Art der Dacheindeckung	Wellplattendächer Profil 5 (Abstand 177 mm) Profil 8 (Abstand 130 mm)
Normenbezug	DIN EN 62561-4

Product 206339 was added to Notepad.

Go to Notepad

Product 206339 was added to the cart.

Go to Web-Shop

Part No. 206339/S

GTIN , Gross weight: , PU:

Images

Open PDF

Additional information

Technical data

Werkstoff Dachleitungshalter	NIRO
Bauhöhe Leitungshalter	20 mm
Werkstoff Leitungshalter	NIRO
Leitungshalter Aufnahme Rd	6 mm
Leitungsführung	lose

Anwendungshinweis	für First- und Dachleitungen Leitungsführung (Halter) verstellbar
Werkstoff Dachleitungshalter	NIRO
Leitunghalter Modell	DEHNgrip
Bauhöhe Leitungshalter	20 mm
Werkstoff Leitungshalter	NIRO
Leitungshalter Aufnahme Rd	6 mm
Leitungsführung	lose
Bohrung Ø	7,8 mm
Befestigungsmöglichkeit	zum Unterklemmen am Schraubenkopf
Art der Dacheindeckung	Wellplattendach Profil 5 (Abstand 177 mm) und Profil 8 (Abstand 130 mm)

Product 206339/S was added to Notepad.

Go to Notepad

Product 206339/S was added to the cart.

Go to Web-Shop

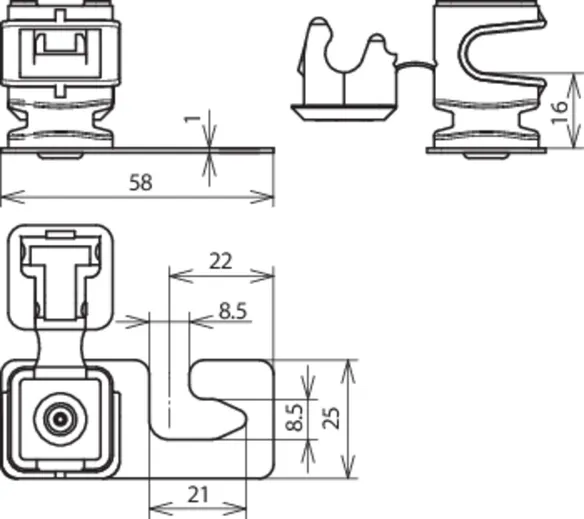

Für Wellplattendächer Profil 5 und Profil 8 mit DEHNsnap

Zur Verlegung der Firstleitungen und Leitungen in der Dachfläche, Ausführung gerade.

2 Products

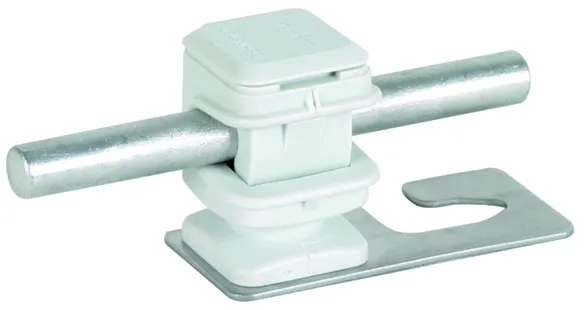

Part No. 204906 DLH DS 8 H16 WPRO5 8 GR V2A

GTIN 4013364028456, Customs tariff No. (EU): 85389099, Gross weight: 21.00 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Dachleitungshalter für Wellplattendach (DEHNsnap) grau NIRO
Dachleitungshalter, für Wellplattendächer zum Verlegen von Firstleitungen und Leitungen in der
Dachfläche
für Wellplattendächer Profil 5 und Profil 8
Ausführung gerade
Werkstoff Dachleitungshalter: NIRO
Leitunghalter Modell: DEHNsnap
Werkstoff Leitungshalter: Kunststoff
Farbe Leitungshalter: grau ●
Leitungshalter Aufnahme Rd: 8 mm
Leitungsführung: lose

Fabrikat: DEHN
Typ: DLH DS 8 H16 WPRO5 8 GR V2A
Art.-Nr.: 204906
oder gleichwertig.

Certificates

Technical data

Werkstoff Dachleitungshalter	NIRO
Bauhöhe Leitungshalter	16 mm
Werkstoff Leitungshalter	Kunststoff
Farbe Leitungshalter	grau ●
Leitungshalter Aufnahme Rd	8 mm
Leitungsführung	lose

Anwendungshinweis	für First- und Dachleitungen Leitungsführung (Halter) verstellbar
Werkstoff Dachleitungshalter	NIRO
Leitunghalter Modell	DEHNsnap
Bauhöhe Leitungshalter	16 mm
Werkstoff Leitungshalter	Kunststoff
Farbe Leitungshalter	grau ●
Leitungshalter Aufnahme Rd	8 mm
Leitungsführung	lose
Innengewinde	M6
Befestigungsmöglichkeit	zum Unterklemmen am Schraubenkopf
Art der Dacheindeckung	Wellplattendächer Profil 5 (Abstand 177 mm) Profil 8 (Abstand 130 mm)

Product 204906 was added to Notepad.

Go to Notepad

Product 204906 was added to the cart.

Go to Web-Shop

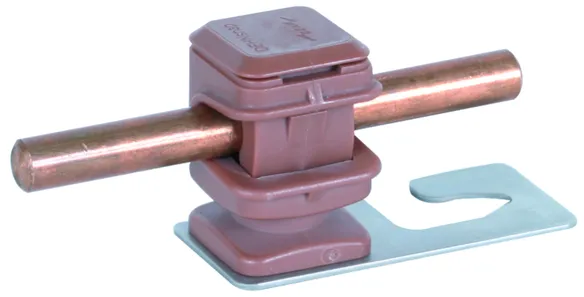

Part No. 204916 DLH DS 8 H16 WPRO5 8 BR V2A

GTIN 4013364030565, Customs tariff No. (EU): 85389099, Gross weight: 20.80 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Dachleitungshalter für Wellplattendach (DEHNsnap) braun NIRO
Dachleitungshalter, für Wellplattendächer zum Verlegen von Firstleitungen und Leitungen in der
Dachfläche
für Wellplattendächer Profil 5 und Profil 8
Ausführung gerade
Werkstoff Dachleitungshalter: NIRO
Leitunghalter Modell: DEHNsnap
Werkstoff Leitungshalter: Kunststoff
Farbe Leitungshalter: braun ●
Leitungshalter Aufnahme Rd: 8 mm
Leitungsführung: lose

Fabrikat: DEHN
Typ: DLH DS 8 H16 WPRO5 8 BR V2A
Art.-Nr.: 204916
oder gleichwertig.

Certificates

Technical data

Werkstoff Dachleitungshalter	NIRO
Bauhöhe Leitungshalter	16 mm
Werkstoff Leitungshalter	Kunststoff
Farbe Leitungshalter	braun ●
Leitungshalter Aufnahme Rd	8 mm
Leitungsführung	lose

Anwendungshinweis	für First- und Dachleitungen Leitungsführung (Halter) verstellbar
Werkstoff Dachleitungshalter	NIRO
Leitunghalter Modell	DEHNsnap
Bauhöhe Leitungshalter	16 mm
Werkstoff Leitungshalter	Kunststoff
Farbe Leitungshalter	braun ●
Leitungshalter Aufnahme Rd	8 mm
Leitungsführung	lose
Innengewinde	M6
Befestigungsmöglichkeit	zum Unterklemmen am Schraubenkopf
Art der Dacheindeckung	Wellplattendächer Profil 5 (Abstand 177 mm) Profil 8 (Abstand 130 mm)

Product 204916 was added to Notepad.

Go to Notepad

Product 204916 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

Dachleitungshalter für Wellplattendächer

Für Wellplattendächer Profil 5 mit DEHNQUICK

Part No. 202005 DLH DQ 6.10 WPRO5 STTZN

Product 202005 was added to Notepad.

Product 202005 was added to the cart.

Für Wellplattendächer Profil 5 mit DEHNgrip

Part No. 206105 DLH DQ 8 WPRO5 V2A STTZN

Product 206105 was added to Notepad.

Product 206105 was added to the cart.

Für Wellplattendächer Profil 5 und Profil 8 mit DEHNQUICK

Part No. 202015 DLH DQ 6.10 WPRO5 8 STTZN

Product 202015 was added to Notepad.

Product 202015 was added to the cart.

Für Wellplattendächer Profil 5 und Profil 8 mit DEHNQUICK

Part No. 202906 DLH DQ 6.10 WPRO5 8 V2A

Product 202906 was added to Notepad.

Product 202906 was added to the cart.

Für Wellplattendächer Profil 5 und Profil 8 mit DEHNgrip

Part No. 206339 DLH DG 8 H20 WPRO5 8 V2A

Product 206339 was added to Notepad.

Product 206339 was added to the cart.

Part No. 206339/S

Product 206339/S was added to Notepad.

Product 206339/S was added to the cart.

Für Wellplattendächer Profil 5 und Profil 8 mit DEHNsnap

Part No. 204906 DLH DS 8 H16 WPRO5 8 GR V2A

Product 204906 was added to Notepad.

Product 204906 was added to the cart.

Part No. 204916 DLH DS 8 H16 WPRO5 8 BR V2A

Product 204916 was added to Notepad.

Product 204916 was added to the cart.

Dachleitungshalter für Wellplattendächer

Für Wellplattendächer Profil 5 mit DEHNQUICK

Part No. 202005 DLH DQ 6.10 WPRO5 STTZN

You are not authorized to download 202005.stp

You are not authorized to download 202005.igs

You are not authorized to download 202005.jt

You are not authorized to download 202005.dwg

You are not authorized to download 202005m_D.dxf

Product 202005 was added to Notepad.

Product 202005 was added to the cart.

Für Wellplattendächer Profil 5 mit DEHNgrip

Part No. 206105 DLH DQ 8 WPRO5 V2A STTZN

You are not authorized to download 206105.stp

You are not authorized to download 206105.igs

You are not authorized to download 206105.jt

You are not authorized to download 206105.dwg

You are not authorized to download 206105m_D.dxf

Product 206105 was added to Notepad.

Product 206105 was added to the cart.

Für Wellplattendächer Profil 5 und Profil 8 mit DEHNQUICK

Part No. 202015 DLH DQ 6.10 WPRO5 8 STTZN

You are not authorized to download 202015.stp

You are not authorized to download 202015.igs

You are not authorized to download 202015.jt

You are not authorized to download 202015.dwg

You are not authorized to download 202015m_D.dxf

Product 202015 was added to Notepad.

Product 202015 was added to the cart.

Für Wellplattendächer Profil 5 und Profil 8 mit DEHNQUICK

Part No. 202906 DLH DQ 6.10 WPRO5 8 V2A

You are not authorized to download 202906.stp

You are not authorized to download 202906.igs

You are not authorized to download 202906.jt

You are not authorized to download 202906.dwg

You are not authorized to download 202906m_D.dxf

Product 202906 was added to Notepad.

Product 202906 was added to the cart.

Für Wellplattendächer Profil 5 und Profil 8 mit DEHNgrip

Part No. 206339 DLH DG 8 H20 WPRO5 8 V2A

You are not authorized to download 206339.stp

You are not authorized to download 206339.igs

You are not authorized to download 206339.jt

You are not authorized to download 206339.dwg

You are not authorized to download 206339m_D.dxf

Product 206339 was added to Notepad.

Product 206339 was added to the cart.

Part No. 206339/S

Product 206339/S was added to Notepad.

Product 206339/S was added to the cart.

Für Wellplattendächer Profil 5 und Profil 8 mit DEHNsnap

Part No. 204906 DLH DS 8 H16 WPRO5 8 GR V2A

You are not authorized to download 202906.stp

You are not authorized to download 202906.igs

You are not authorized to download 202906.jt

You are not authorized to download 202906.dwg

You are not authorized to download 204906m_D.dxf

Product 204906 was added to Notepad.

Product 204906 was added to the cart.

Part No. 204916 DLH DS 8 H16 WPRO5 8 BR V2A

You are not authorized to download 204906.stp

You are not authorized to download 204906.igs

You are not authorized to download 204906.jt

You are not authorized to download 204906.dwg

You are not authorized to download 204906m_D.dxf

Product 204916 was added to Notepad.

Product 204916 was added to the cart.
