Überbrückungsbänder

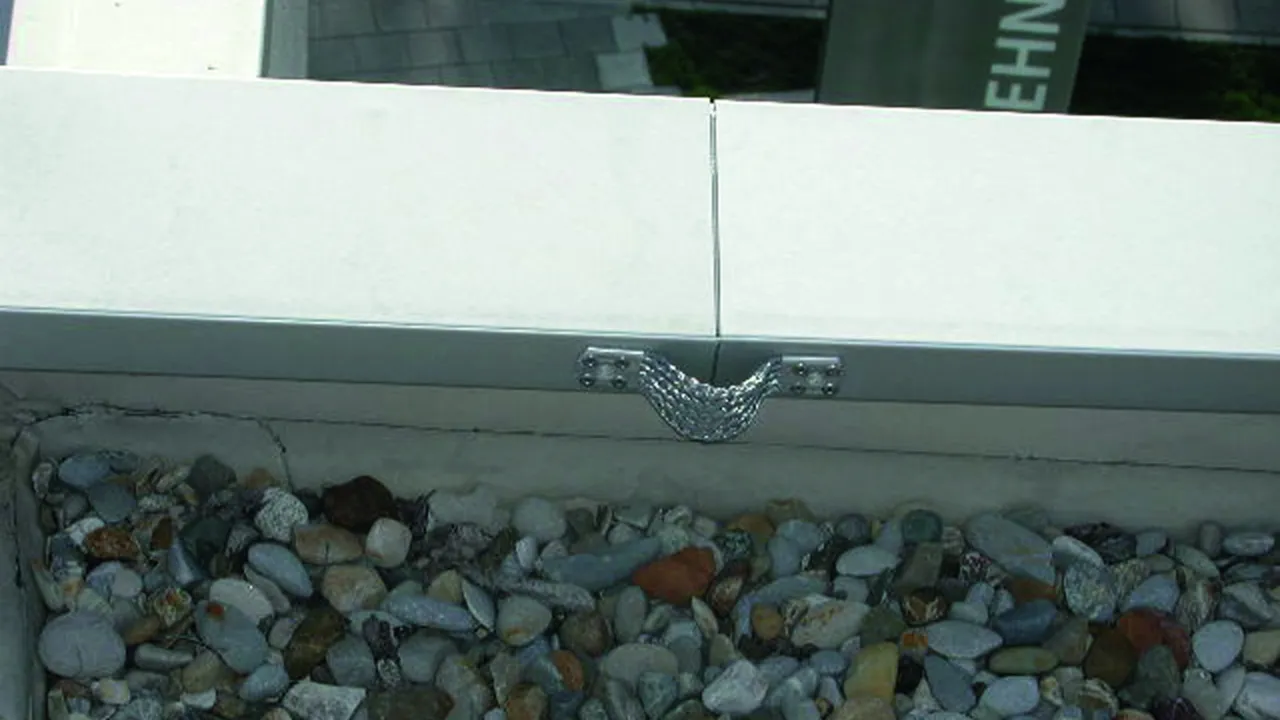

Zum Verbinden von Metallverkleidungen (Nieten oder Schrauben), als Dehnungsausgleichsstück für Runddrähte oder als Ausgleich gewisser, temperaturbedingter Längenänderungen für Runddrähte geeignet; Anschluss z. B. mit KS-Verbinder Art.-Nr. 301 019

Anwendungshinweis:
Nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5 mm vier Nieten Ø5 mm oder bei Materialstärken ≥ 2 mm zwei Blechtreibschrauben Ø6,3 mm aus NIRO zu verwenden (beidseitig).

Ausführung kurz

2 Products

Part No. 377015 UEBB L180 B10.5 B5.2 AL

GTIN 4013364092693, Customs tariff No. (EU): 85359000, Gross weight: 36.00 g, PU: 10.00 Stk.


Images

Additional information

Überbrückungsband Ausführung kurz Al
Überbrückungsbänder zum Verbinden von Metallverkleidungen oder als
Dehnungsausgleichsstück, zum Nieten oder Schrauben,
Werkstoff: Al
Länge: 180 mm
Befestigung: [8x] Ø5,2 / [2x] Ø10,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBB L180 B10.5 B5.2 AL
Art.-Nr.: 377015
oder gleichwertig.

Certificates



Technical data

Werkstoff Al
Länge (lG ) 180 mm
Querschnitt 50 mm2
Befestigung [8x] Ø5,2 / [2x] Ø10,5 mm
Befestigungsmöglichkeit Blindnieten / Schrauben
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 377015 was added to Notepad.

Product 377015 was added to the cart.

Part No. 377007 UEBB L180 B10.5 B5.2 CU

GTIN 4013364092686, Customs tariff No. (EU): 85359000, Gross weight: 107.00 g, PU: 10.00 Stk.


Images

Additional information

Überbrückungsband Ausführung kurz Cu
Überbrückungsbänder zum Verbinden von Metallverkleidungen oder als
Dehnungsausgleichsstück, zum Nieten oder Schrauben,
Werkstoff: Cu
Länge: 180 mm
Befestigung: [8x] Ø5,2 / [2x] Ø10,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBB L180 B10.5 B5.2 CU
Art.-Nr.: 377007
oder gleichwertig.

Certificates



Technical data

Werkstoff Cu
Länge (lG ) 180 mm
Querschnitt 50 mm2
Befestigung [8x] Ø5,2 / [2x] Ø10,5 mm
Befestigungsmöglichkeit Blindnieten / Schrauben
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 377007 was added to Notepad.

Product 377007 was added to the cart.


Ausführung kurz, für die Befestigung mit Bohrschrauben

1 Product

Part No. 377045 UEBB L180 B10.5 B6.5 AL

GTIN 4013364099296, Customs tariff No. (EU): 85359000, Gross weight: 37.05 g, PU: 100.00 Stk.


Images

Additional information

Überbrückungsband Ausführung kurz Al
Überbrückungsbänder zum Verbinden von Metallverkleidungen oder als
Dehnungsausgleichsstück, zum Nieten oder Schrauben.
Werkstoff: Al
Länge: 180 mm
Befestigung: [4x] Ø6,5 / [2x] Ø10,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBB L180 B10.5 B6.5 AL
Art.-Nr.: 377045
oder gleichwertig.

Certificates



Technical data

Werkstoff Al
Länge (lG ) 180 mm
Querschnitt 50 mm2
Befestigung [4x] Ø6,5 / [2x] Ø10,5 mm
Befestigungsmöglichkeit Bohrschrauben / Schrauben
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 377045 was added to Notepad.

Product 377045 was added to the cart.


Ausführung lang, mit Mittelbohrung

Hinweis: An Kreuzungspunkten können zwei Überbrückungsbänder mit einer Schraube M10 x 20 mm und Mutter verbunden werden.

2 Products

Part No. 377115 UEBB L300 3XB10.5 B5,2 AL

GTIN 4013364092716, Customs tariff No. (EU): 85359000, Gross weight: 59.00 g, PU: 10.00 Stk.

Predecessor

Images

Additional information

Überbrückungsband Ausführung lang mit Mittelbohrung Al
Überbrückungsbänder zum Verbinden von Metallverkleidungen oder als
Dehnungsausgleichsstück, zum Nieten oder Schrauben,
mit Mittelbohrung für Kreuzungspunkte
Werkstoff: Al
Länge: 300 mm
Befestigung: [8x] Ø5,2 / [3x] Ø10,5 mm
Mittelbohrung: 10,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBB L300 3XB10.5 B5,2 AL
Art.-Nr.: 377115
oder gleichwertig.

Certificates



Technical data

Werkstoff Al
Länge (lG ) 300 mm
Querschnitt 50 mm2
Befestigung [8x] Ø5,2 / [3x] Ø10,5 mm
Mittelbohrung 10,5 mm
Befestigungsmöglichkeit Blindnieten / Schrauben
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 377115 was added to Notepad.

Product 377115 was added to the cart.

Part No. 377107 UEBB L300 3XB10.5 B5.2 CU

GTIN 4013364092709, Customs tariff No. (EU): 85359000, Gross weight: 172.00 g, PU: 10.00 Stk.


Images

Additional information

Überbrückungsband Ausführung lang mit Mittelbohrung Cu
Überbrückungsbänder zum Verbinden von Metallverkleidungen oder als
Dehnungsausgleichsstück, zum Nieten oder Schrauben,
mit Mittelbohrung für Kreuzungspunkte
Werkstoff: Cu
Länge: 300 mm
Befestigung: [8x] Ø5,2 / [3x] Ø10,5 mm
Mittelbohrung: 10,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBB L300 3XB10.5 B5.2 CU
Art.-Nr.: 377107
oder gleichwertig.

Certificates



Technical data

Werkstoff Cu
Länge (lG ) 300 mm
Querschnitt 50 mm2
Befestigung [8x] Ø5,2 / [3x] Ø10,5 mm
Mittelbohrung 10,5 mm
Befestigungsmöglichkeit Blindnieten / Schrauben
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 377107 was added to Notepad.

Product 377107 was added to the cart.
