DEHNcube EMOB

Flerpolet overspændingsbeskyttelse i kabinettilslutningskassen til e-mobilitet
Komplet enhed til e-mobilitet
Testet iht. EN 61643-11 og EN 61439-2
Kan anvendes til e-mobilitet iht. DIN VDE og EN 61439
Installationsleder i udgangssiden er allerede ledningsforbundet
Passer til anvendelser op til 22 kW

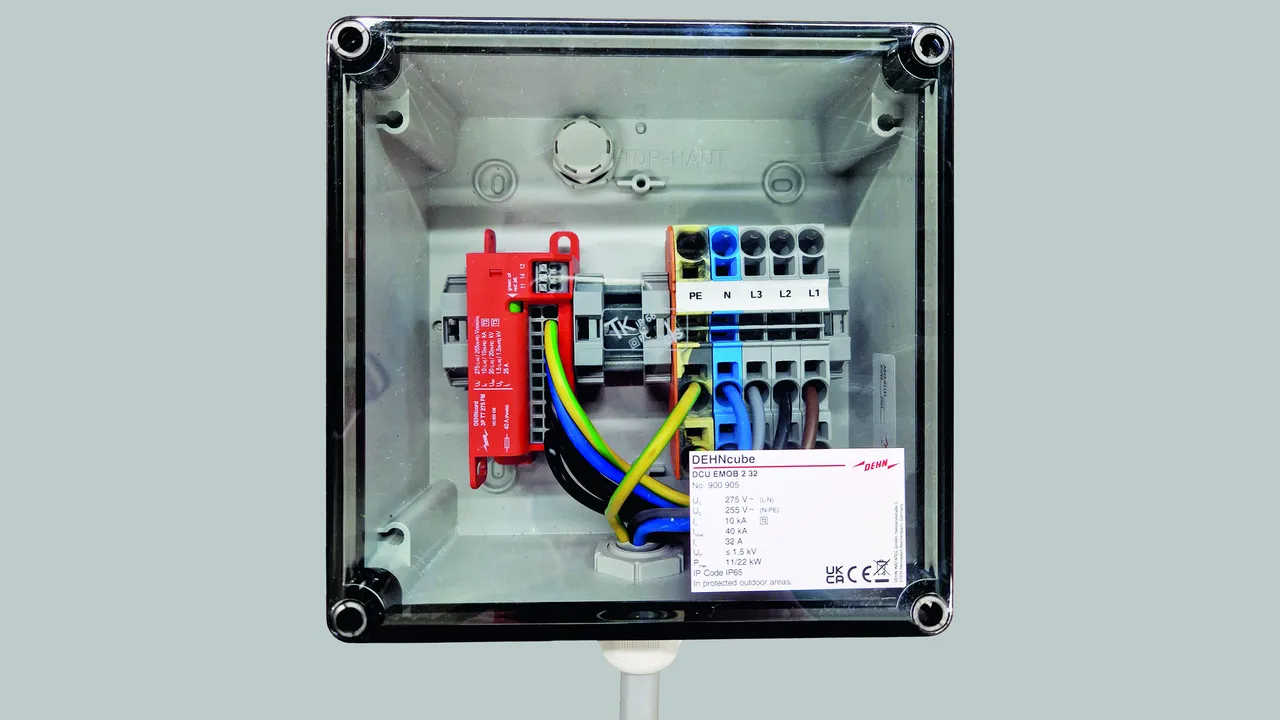

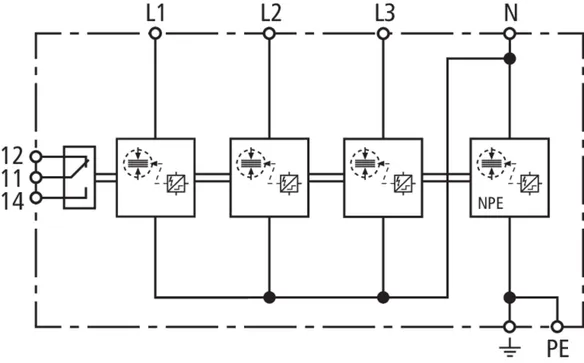

DEHNcube EMOB 2 16

Kabinettilslutningskasse til e-mobilitet.
Med overspændingsbeskyttelse og push-in-klemmer til udgangen.

1 Product

Part No. 900901 DCU EMOB 2 16

GTIN 4013364506183, Customs tariff No. (EU): 85371098, Gross weight: 1.14 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Kabinettilslutningskasse DCU EMOB 2 16
Kabinettilslutningskasse type 2+3/II+III
iht. EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Anvendelsesoptimeret komplet enhed til
universel montering foran vægboksen
med fjernmeldekontakt, funktions-/fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 10 kA
Samlet afledestødstrøm (8/20): 40 kA
Mærkestrøm: 16 A
Maks. ydelse: 11 kW

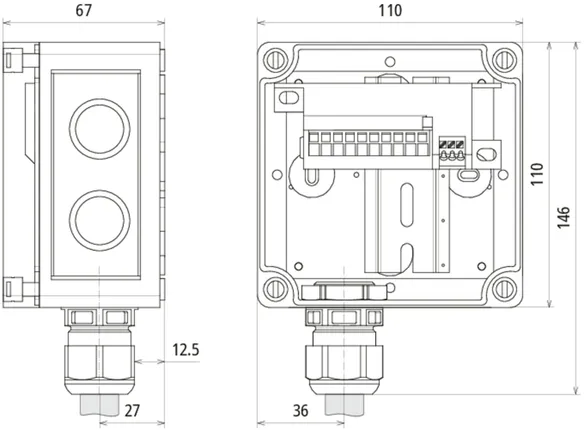

Mål: 110 x 110 x 66 mm

fabrikat: DEHN
Type: DCU EMOB 2 16
artikelnr.: 900901
eller tilsvarende

Technical data

SPD iht. EN 61643-11 / ... IEC 61643-11	Type 2 + Type 3/Klasse II + Klasse III
Maks. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Maks. driftsspænding DC (U_C )	350 V
Mærkestrøm AC (I_L )	16 A
Maks. ydelse	11 kW
Nominel afledestødstrøm (8/20 µs) [L-N] (I_n )	10 kA
Maks. afledestødstrøm (8/20 µs) [L-N] (I_max )	20 kA
Nominel afledestødstrøm (8/20 µs) [N-PE] (I_n )	10 kA
Maks. afledestødstrøm (8/20 µs) [N-PE] (I_max )	20 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV

SPD iht. EN 61643-11 / ... IEC 61643-11	Type 2 + Type 3/Klasse II + Klasse III
Testet iht.	EN 61439-1 / ... IEC 61439-1
Testet iht.	EN 61439-2 / ... IEC 61439-2
Nominel spænding AC (U_N )	230 V (50 / 60 Hz)
Maks. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Maks. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Maks. driftsspænding DC (U_C )	350 V
Mærkestrøm AC (I_L )	16 A
Maks. ydelse	11 kW
Nominel afledestødstrøm (8/20 µs) [L-N] (I_n )	10 kA
Maks. afledestødstrøm (8/20 µs) [L-N] (I_max )	20 kA
Nominel afledestødstrøm (8/20 µs) [N-PE] (I_n )	10 kA
Maks. afledestødstrøm (8/20 µs) [N-PE] (I_max )	20 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	40 kA
Kombineret stød [L-N]/[N-PE] (U_OC )	20 kV
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	25 ns
Reaktionstid [L/N-PE] (t_A )	100 ns
Maks. overstrømsbeskyttelse på netsiden ved seriekobling	20 A gG
Maks. overstrømsbeskyttelse på netsiden ved parallelkobling (stiktilslutning)	40 A gG
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	6 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V/5 sek. – bestandighed
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V/120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V/200 ms – bestandighed
Isolationsmåling	Op til 500 V DC i tilsluttet tilstand
Funktions-/fejlvisning	grøn/rød
Tilslutningstværsnit for push-in-klemmer	0,2 til 6 mm²massiv / fintrådet
FM-kontakt/kontaktform	Omskifter
Brydeevne AC	250 V/0,5 A
Brydeevne DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Tilslutningstværsnit for FM-klemmer	maks. 1,5 mm²massiv / fintrådet
Monteringssted	Montering i beskyttet område udendørs
Beskyttelsestype	IP 65
Udgave	med trykkompenserende element
Dækseludgave	Transparent dæksel med produktlabel
Kabinettets farve	grå
Indgang	Ölflex 5 x 4 mm², længde 1,5 m
Udgang	Tilslutning på anlægssiden med M25-forskruning
Kabinettets dimensioner (b x h x d)	110 x 110 x 66 mm

Product 900901 was added to Notepad.

Go to Notepad

Product 900901 was added to the cart.

Go to Web-Shop

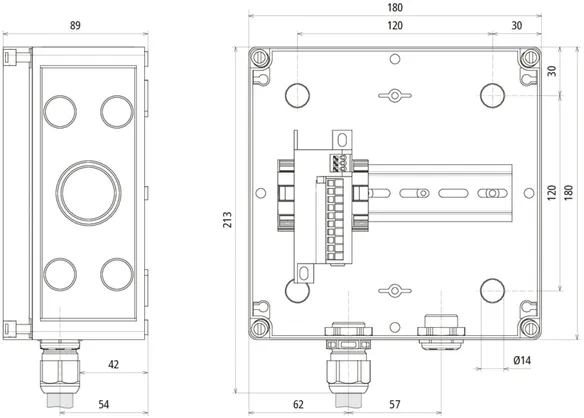

DEHNcube EMOB 2 25

Kabinettilslutningskasse til e-mobilitet.
Med overspændingsbeskyttelse og push-in-klemmer til udgangen.

1 Product

Part No. 900902 DCU EMOB 2 25

GTIN 4013364506190, Customs tariff No. (EU): 85371098, Gross weight: 1.63 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Kabinettilslutningskasse DCU EMOB 2 25
Kabinettilslutningskasse type 2+3/II+III
iht. EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Anvendelsesoptimeret komplet enhed til
universel montering foran vægboksen
med fjernmeldekontakt, funktions-/fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 10 kA
Samlet afledestødstrøm (8/20): 40 kA
Mærkestrøm: 25 A
Maks. ydelse: 11 / 22 kW
Mål: 182 x 180 x 100 mm

fabrikat: DEHN
Type: DCU EMOB 2 25
artikelnr.: 900902
eller tilsvarende

Technical data

SPD iht. EN 61643-11 / ... IEC 61643-11	Type 2 + Type 3/Klasse II + Klasse III
Maks. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Maks. driftsspænding DC (U_C )	350 V
Mærkestrøm AC (I_L )	25 A
Maks. ydelse	11 / 22 kW
Nominel afledestødstrøm (8/20 µs) [L-N] (I_n )	10 kA
Maks. afledestødstrøm (8/20 µs) [L-N] (I_max )	20 kA
Nominel afledestødstrøm (8/20 µs) [N-PE] (I_n )	10 kA
Maks. afledestødstrøm (8/20 µs) [N-PE] (I_max )	20 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV

SPD iht. EN 61643-11 / ... IEC 61643-11	Type 2 + Type 3/Klasse II + Klasse III
Testet iht.	EN 61439-1 / ... IEC 61439-1
Testet iht.	EN 61439-2 / ... IEC 61439-2
Nominel spænding AC (U_N )	230 V (50 / 60 Hz)
Maks. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Maks. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Maks. driftsspænding DC (U_C )	350 V
Mærkestrøm AC (I_L )	25 A
Maks. ydelse	11 / 22 kW
Nominel afledestødstrøm (8/20 µs) [L-N] (I_n )	10 kA
Maks. afledestødstrøm (8/20 µs) [L-N] (I_max )	20 kA
Nominel afledestødstrøm (8/20 µs) [N-PE] (I_n )	10 kA
Maks. afledestødstrøm (8/20 µs) [N-PE] (I_max )	20 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	40 kA
Kombineret stød [L-N]/[N-PE] (U_OC )	20 kV
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	25 ns
Reaktionstid [L/N-PE] (t_A )	100 ns
Maks. overstrømsbeskyttelse på netsiden ved seriekobling	25 A gG
Maks. overstrømsbeskyttelse på netsiden ved parallelkobling (stiktilslutning)	40 A gG
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	6 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V/5 sek. – bestandighed
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V/120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V/200 ms – bestandighed
Isolationsmåling	Op til 500 V DC i tilsluttet tilstand
Funktions-/fejlvisning	grøn/rød
Tilslutningstværsnit for push-in-klemmer	0,2 til 6 mm²massiv / fintrådet
FM-kontakt/kontaktform	Omskifter
Brydeevne AC	250 V/0,5 A
Brydeevne DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Tilslutningstværsnit for FM-klemmer	maks. 1,5 mm²massiv / fintrådet
Monteringssted	Montering i beskyttet område udendørs
Beskyttelsestype	IP 65
Udgave	med trykkompenserende element
Dækseludgave	Transparent dæksel med produktlabel
Kabinettets farve	grå
Indgang	Ölflex 5 x 4 mm², længde 1,5 m
Udgang	Tilslutning på anlægssiden med M25-forskruning
Kabinettets dimensioner (b x h x d)	182 x 180 x 100 mm

Product 900902 was added to Notepad.

Go to Notepad

Product 900902 was added to the cart.

Go to Web-Shop

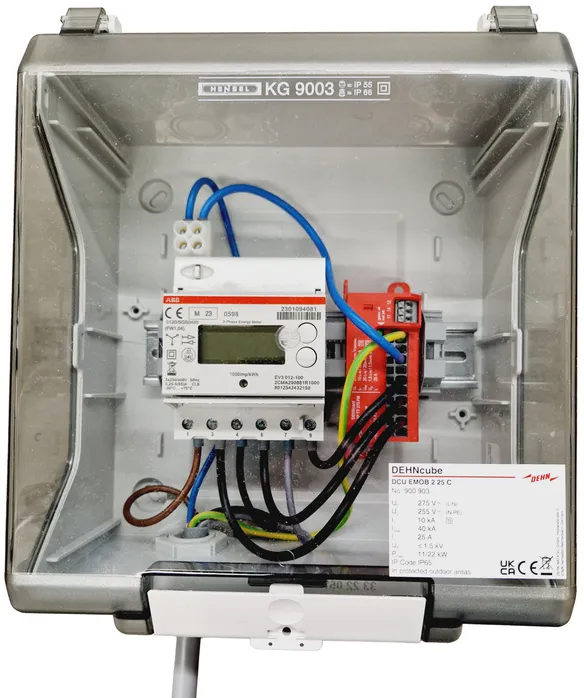

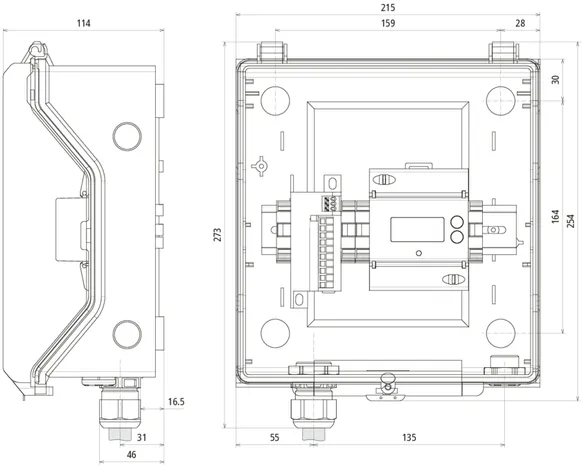

DEHNcube EMOB 2 25 C

Kabinettilslutningskasse til e-mobilitet.
Med energitæller og overspændingsbeskyttelse med push-in-klemmer til udgangen.

1 Product

Part No. 900903 DCU EMOB 2 25 C

GTIN 4013364506206, Customs tariff No. (EU): 85371098, Gross weight: 2.06 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

"Kabinettilslutningskasse DCU EMOB 2 25 C
Kabinettilslutningskasse type 2+3/II+III
iht. EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Anvendelsesoptimeret komplet enhed inkl.
en 3-faset energitæller til
universel montering foran vægboksen
med fjernmeldekontakt, funktions-/fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 10 kA
Samlet afledestødstrøm (8/20): 40 kA
Mærkestrøm: 25 A
Maks. ydelse: 11 / 22 kW
Mål: 217 x 253 x 115 mm

fabrikat: DEHN
Type: DCU EMOB 2 25 C
artikelnr.: 900903
eller tilsvarende

Technical data

SPD iht. EN 61643-11 / ... IEC 61643-11	Type 2 + Type 3/Klasse II + Klasse III
Maks. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Maks. driftsspænding DC (U_C )	350 V
Mærkestrøm AC (I_L )	25 A
Maks. ydelse	11 / 22 kW
Nominel afledestødstrøm (8/20 µs) [L-N] (I_n )	10 kA
Maks. afledestødstrøm (8/20 µs) [L-N] (I_max )	20 kA
Nominel afledestødstrøm (8/20 µs) [N-PE] (I_n )	10 kA
Maks. afledestødstrøm (8/20 µs) [N-PE] (I_max )	20 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV

SPD iht. EN 61643-11 / ... IEC 61643-11	Type 2 + Type 3/Klasse II + Klasse III
Testet iht.	EN 61439-1 / ... IEC 61439-1
Testet iht.	EN 61439-2 / ... IEC 61439-2
Nominel spænding AC (U_N )	230 V (50 / 60 Hz)
Maks. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Maks. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Maks. driftsspænding DC (U_C )	350 V
Mærkestrøm AC (I_L )	25 A
Maks. ydelse	11 / 22 kW
Nominel afledestødstrøm (8/20 µs) [L-N] (I_n )	10 kA
Maks. afledestødstrøm (8/20 µs) [L-N] (I_max )	20 kA
Nominel afledestødstrøm (8/20 µs) [N-PE] (I_n )	10 kA
Maks. afledestødstrøm (8/20 µs) [N-PE] (I_max )	20 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	40 kA
Kombineret stød [L-N]/[N-PE] (U_OC )	20 kV
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	25 ns
Reaktionstid [L/N-PE] (t_A )	100 ns
Maks. overstrømsbeskyttelse på netsiden ved seriekobling	25 A gG
Maks. overstrømsbeskyttelse på netsiden ved parallelkobling (stiktilslutning)	40 A gG
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	6 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V/5 sek. – bestandighed
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V/120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V/200 ms – bestandighed
Isolationsmåling	Op til 500 V DC i tilsluttet tilstand
Funktions-/fejlvisning	grøn/rød
Tilslutningstværsnit for push-in-klemmer	0,2 til 6 mm²massiv / fintrådet
FM-kontakt/kontaktform	Omskifter
Brydeevne AC	250 V/0,5 A
Brydeevne DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Tilslutningstværsnit for FM-klemmer	maks. 1,5 mm²massiv / fintrådet
Monteringssted	Montering i beskyttet område udendørs
Beskyttelsestype	IP 65
Udgave	med trykkompenserende element
Dækseludgave	Transparent dæksel med produktlabel
Kabinettets farve	grå
Indgang	Ölflex 5 x 4 mm², længde 1,5 m
Udgang	Tilslutning på anlægssiden med M25-forskruning
Kabinettets dimensioner (b x h x d)	217 x 253 x 115 mm
Tæller	ABB (EV3 012-100)

Product 900903 was added to Notepad.

Go to Notepad

Product 900903 was added to the cart.

Go to Web-Shop

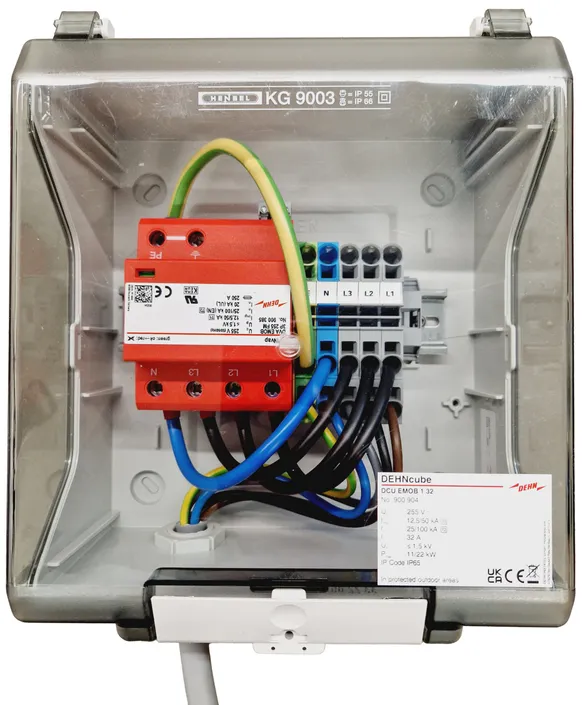

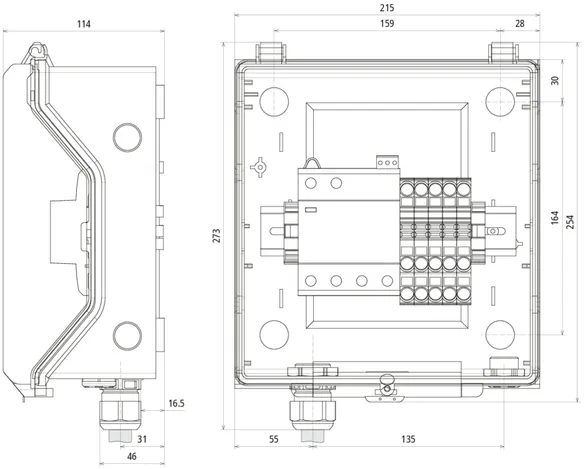

DEHNcube EMOB 1 32

Kabinettilslutningskasse til e-mobilitet.
Med kombiafleder og push-in-klemmer til udgangen.

1 Product

Part No. 900904 DCU EMOB 1 32

GTIN 4013364506213, Customs tariff No. (EU): 85371098, Gross weight: 2.55 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Kabinettilslutningskasse DCU EMOB 1 32
Kabinettilslutningskasse type 1+2/I+II
iht. EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Anvendelsesoptimeret komplet enhed til
universel montering foran vægboksen
med fjernmeldekontakt, funktions-/fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 12,5 / 50 kA
Nominel afledestødstrøm (8/20): 25 / 100 kA
Mærkestrøm: 32 A
Maks. ydelse: 11 / 22 kW
Mål: 217 x 253 x 115 mm

fabrikat: DEHN
Type: DCU EMOB 1 32
artikelnr.: 900904
eller tilsvarende

Technical data

SPD iht. EN 61643-11 / ... IEC 61643-11	Type 1 + Type 2 / Klasse I + Klasse II
Maks. driftsspænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkestrøm AC (I_L )	32 A
Maks. ydelse	11 / 22 kW
Lynimpulsstrøm (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Nominel afledestødstrøm (8/20) (I_n )	25 / 100 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV

SPD iht. EN 61643-11 / ... IEC 61643-11	Type 1 + Type 2 / Klasse I + Klasse II
Testet iht.	EN 61439-1 / ... IEC 61439-1
Testet iht.	EN 61439-2 / ... IEC 61439-2
Energikoordineret beskyttelseseffekt til terminal (≤ 10 m)	Type 1 + type 2 + type 3
Nominel spænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Maks. driftsspænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkestrøm AC (I_L )	32 A
Maks. ydelse	11 / 22 kW
Lynimpulsstrøm (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Specifik energi [L-N]/[N-PE] (W/R)	39,06 kJ/ohm/625,00 kJ/ohm
Nominel afledestødstrøm (8/20) (I_n )	25 / 100 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Følgestrømsbegrænsning / selektivitet	Ingen udløsning af en 35 A gG-sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Maks. backupsikring (L) op til I_K≤ 25 kA_eff	40 A gG
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V/120 min. – bestandighed
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V/200 ms – bestandighed
Driftstemperaturområde [parallel]/[serie] (T_U )	-40 °C...+80 °C
Funktions-/fejlvisning	grøn/rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	0,5 mm²
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	16 mm²
FM-kontakt/kontaktform	Omskifter
Brydeevne AC	250 V/0,5 A
Brydeevne DC	250 V/0,1 A, 125 V/0,2 A, 75 V/0,5 A
Tilslutningstværsnit for FM-klemmer	maks. 1,5 mm²massiv/fintrådet
Monteringssted	Montering i beskyttet område udendørs
Beskyttelsestype	IP 65
Udgave	med trykkompenserende element
Dækseludgave	Transparent dæksel med produktlabel
Kabinettets farve	grå
Indgang	Ölflex 5 x 6 mm², længde 1,5 m
Udgang	Tilslutning på anlægssiden med M25-forskruning
Kabinettets dimensioner (b x h x d)	217 x 253 x 115 mm

Product 900904 was added to Notepad.

Go to Notepad

Product 900904 was added to the cart.

Go to Web-Shop

DEHNcube EMOB 2 32

Kabinettilslutningskasse til e-mobilitet.
Med overspændingsbeskyttelse og push-in-klemmer til udgangen.

1 Product

Part No. 900905 DCU EMOB 2 32

GTIN 4013364506244, Customs tariff No. (EU): 85371098, Gross weight: 2.07 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Kabinettilslutningskasse DCU EMOB 2 32
Kabinettilslutningskasse type 2+3/II+III
iht. EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Anvendelsesoptimeret komplet enhed til
universel montering foran vægboksen
med fjernmeldekontakt, funktions-/fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 10 kA
Samlet afledestødstrøm (8/20): 40 kA
Mærkestrøm: 32 A
Maks. ydelse: 11 / 22 kW
Mål: 182 x 180 x 100 mm

fabrikat: DEHN
Type: DCU EMOB 2 32
artikelnr.: 900905
eller tilsvarende

Technical data

SPD iht. EN 61643-11 / ... IEC 61643-11	Type 2 + Type 3/Klasse II + Klasse III
Maks. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Maks. driftsspænding DC (U_C )	350 V
Mærkestrøm AC (I_L )	32 A
Maks. ydelse	11 / 22 kW
Nominel afledestødstrøm (8/20 µs) [L-N] (I_n )	10 kA
Maks. afledestødstrøm (8/20 µs) [L-N] (I_max )	20 kA
Nominel afledestødstrøm (8/20 µs) [N-PE] (I_n )	10 kA
Maks. afledestødstrøm (8/20 µs) [N-PE] (I_max )	20 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV

SPD iht. EN 61643-11 / ... IEC 61643-11	Type 2 + Type 3/Klasse II + Klasse III
Testet iht.	EN 61439-1 / ... IEC 61439-1
Testet iht.	EN 61439-2 / ... IEC 61439-2
Nominel spænding AC (U_N )	230 V (50 / 60 Hz)
Maks. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Maks. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Maks. driftsspænding DC (U_C )	350 V
Mærkestrøm AC (I_L )	32 A
Maks. ydelse	11 / 22 kW
Nominel afledestødstrøm (8/20 µs) [L-N] (I_n )	10 kA
Maks. afledestødstrøm (8/20 µs) [L-N] (I_max )	20 kA
Nominel afledestødstrøm (8/20 µs) [N-PE] (I_n )	10 kA
Maks. afledestødstrøm (8/20 µs) [N-PE] (I_max )	20 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	40 kA
Kombineret stød [L-N]/[N-PE] (U_OC )	20 kV
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	25 ns
Reaktionstid [L/N-PE] (t_A )	100 ns
Maks. overstrømsbeskyttelse på netsiden ved parallelkobling (stiktilslutning)	40 A gG
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	6 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V/5 sek. – bestandighed
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V/120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V/200 ms – bestandighed
Isolationsmåling	Op til 500 V DC i tilsluttet tilstand
Funktions-/fejlvisning	grøn/rød
Tilslutningstværsnit for push-in-klemmer	0,5 til 16 mm²massiv / fintrådet
FM-kontakt/kontaktform	Omskifter
Brydeevne AC	250 V/0,5 A
Brydeevne DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Tilslutningstværsnit for FM-klemmer	maks. 1,5 mm²massiv / fintrådet
Monteringssted	Montering i beskyttet område udendørs
Beskyttelsestype	IP 65
Udgave	med trykkompenserende element
Dækseludgave	Transparent dæksel med produktlabel
Kabinettets farve	grå
Indgang	Ölflex 5 x 6 mm², længde 1,5 m
Udgang	Tilslutning på anlægssiden med M25-forskruning
Kabinettets dimensioner (b x h x d)	182 x 180 x 100 mm

Product 900905 was added to Notepad.

Go to Notepad

Product 900905 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

DEHNcube EMOB

DEHNcube EMOB 2 16

Part No. 900901 DCU EMOB 2 16

Product 900901 was added to Notepad.

Product 900901 was added to the cart.

DEHNcube EMOB 2 25

Part No. 900902 DCU EMOB 2 25

Product 900902 was added to Notepad.

Product 900902 was added to the cart.

DEHNcube EMOB 2 25 C

Part No. 900903 DCU EMOB 2 25 C

Product 900903 was added to Notepad.

Product 900903 was added to the cart.

DEHNcube EMOB 1 32

Part No. 900904 DCU EMOB 1 32

Product 900904 was added to Notepad.

Product 900904 was added to the cart.

DEHNcube EMOB 2 32

Part No. 900905 DCU EMOB 2 32

Product 900905 was added to Notepad.

Product 900905 was added to the cart.

DEHNcube EMOB

DEHNcube EMOB 2 16

Part No. 900901 DCU EMOB 2 16

You are not authorized to download 900901.stp

You are not authorized to download 900901.igs

You are not authorized to download 900901.jt

You are not authorized to download 900901.dwg

You are not authorized to download 900901m_D.dxf

Product 900901 was added to Notepad.

Product 900901 was added to the cart.

DEHNcube EMOB 2 25

Part No. 900902 DCU EMOB 2 25

You are not authorized to download 900902.stp

You are not authorized to download 900902.igs

You are not authorized to download 900902.jt

You are not authorized to download 900902.dwg

You are not authorized to download 900902m_D.dxf

Product 900902 was added to Notepad.

Product 900902 was added to the cart.

DEHNcube EMOB 2 25 C

Part No. 900903 DCU EMOB 2 25 C

You are not authorized to download 900903.stp

You are not authorized to download 900903.igs

You are not authorized to download 900903.jt

You are not authorized to download 900903.dwg

You are not authorized to download 900903m_D.dxf

Product 900903 was added to Notepad.

Product 900903 was added to the cart.

DEHNcube EMOB 1 32

Part No. 900904 DCU EMOB 1 32

You are not authorized to download 900904.stp

You are not authorized to download 900904.igs

You are not authorized to download 900904.jt

You are not authorized to download 900904.dwg

You are not authorized to download 900904m_D.dxf

Product 900904 was added to Notepad.

Product 900904 was added to the cart.

DEHNcube EMOB 2 32

Part No. 900905 DCU EMOB 2 32

You are not authorized to download 900905.stp

You are not authorized to download 900905.igs

You are not authorized to download 900905.jt

You are not authorized to download 900905.dwg

You are not authorized to download 900905m_D.dxf

Product 900905 was added to Notepad.

Product 900905 was added to the cart.
