Højspændingstester HSA 194

Enkel - sikker test

Berøringsløs kontrol af spændingsløs tilstand ved koblingsanlæg og højspændingsledninger, hhv. midtpunktsjordede og 1-fasede forsyningsledninger ved elektriske jernbaneanlæg.
Pladsoptimeret transport

Details

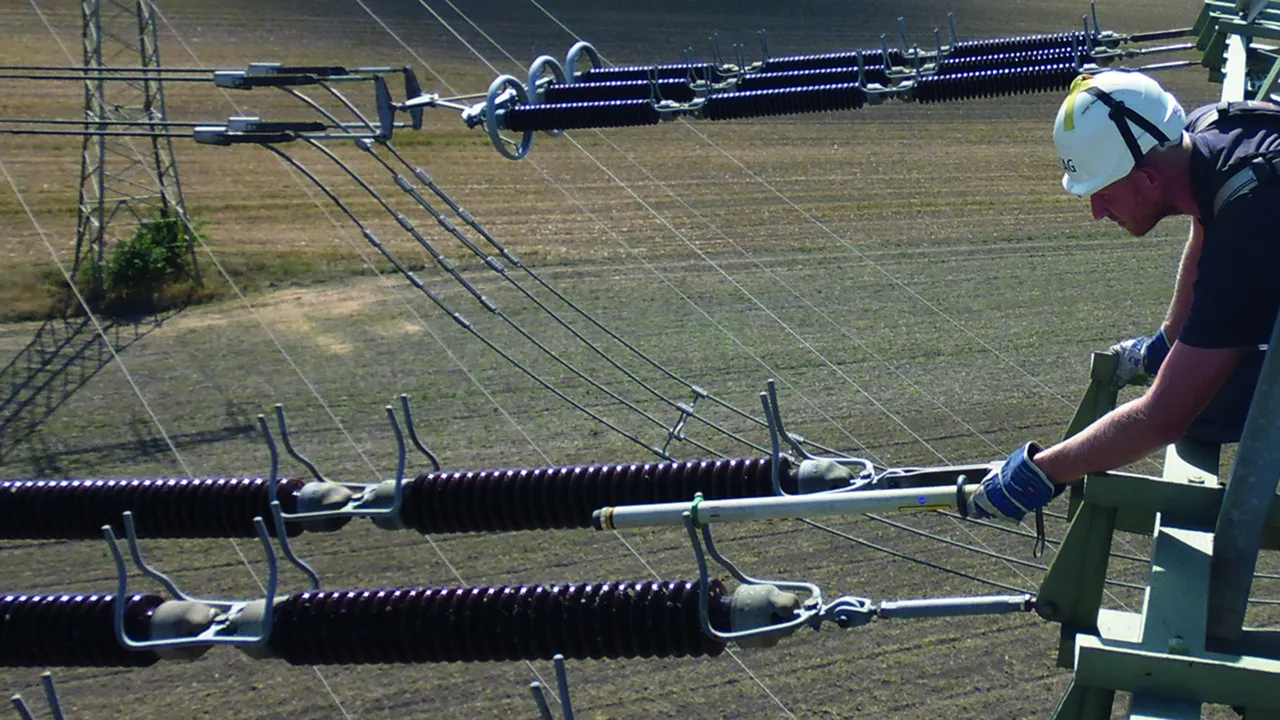

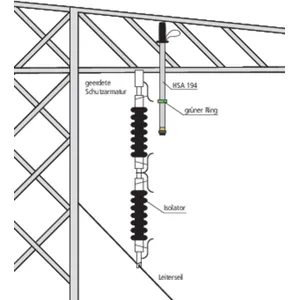

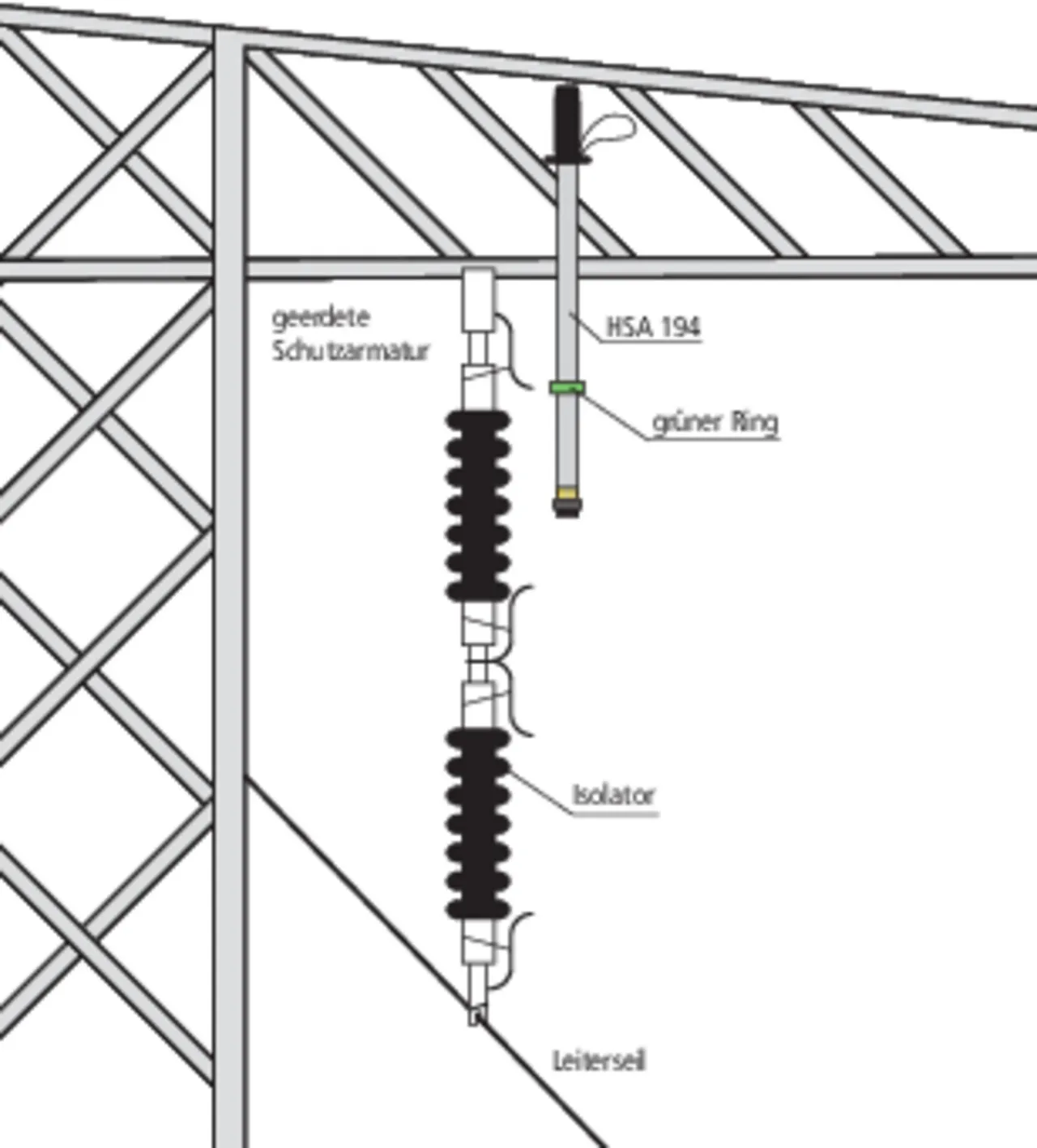

Billede 2: Anvendelseseksempel på elmastens tværgående arm med "110 ... 420 kV"-indstilling.

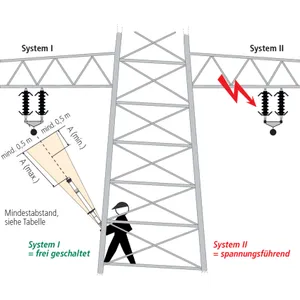

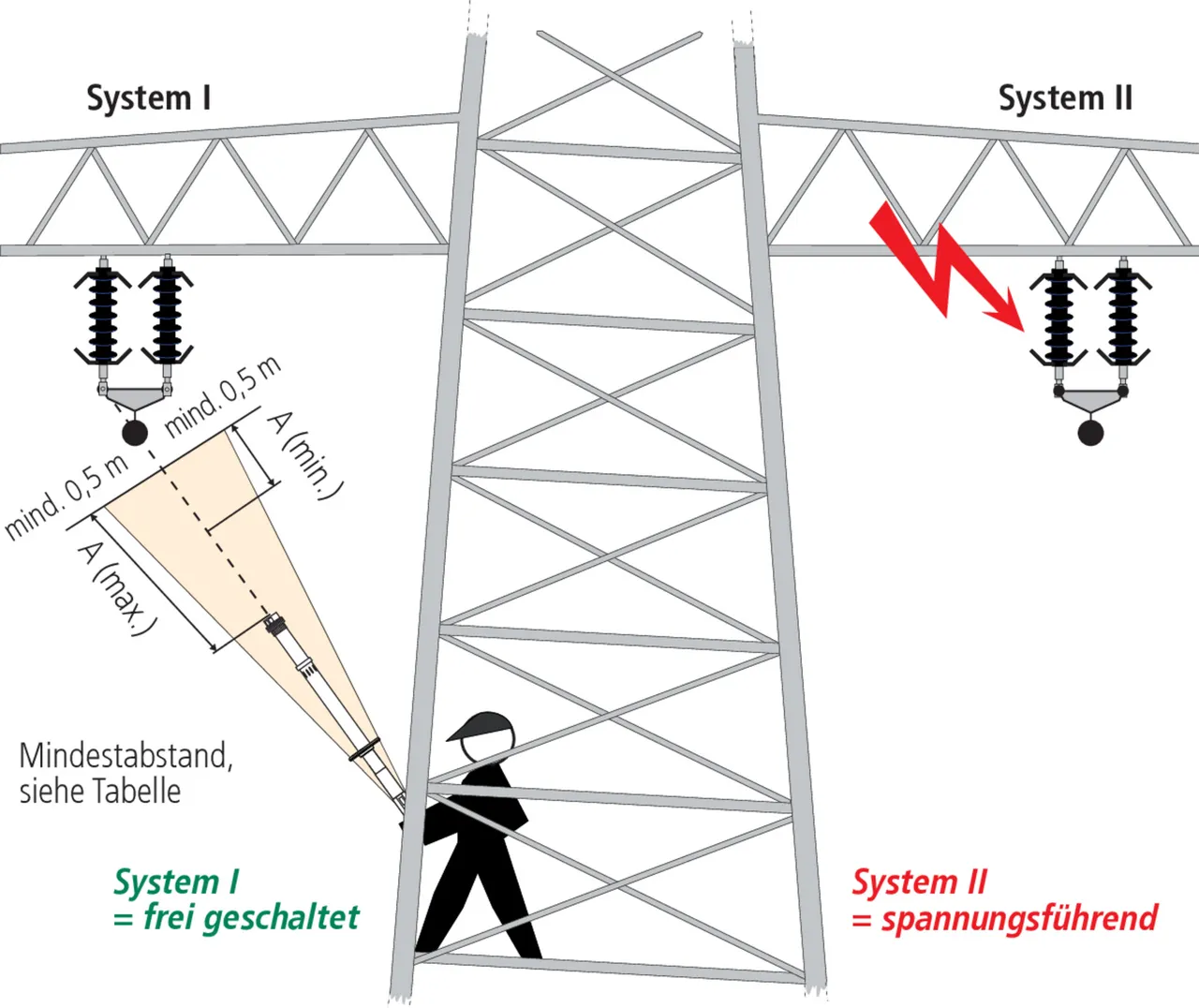

Billede 1: Anvendelseseksempel ved hjørnebenet af elmasten i klatretilstand (kun HSA 194 110 420 SN7737).

Nominelt spændingsområde på 110 ... 420 kV

Med klikfatning som endeafslutning til håndtagsforlængelse.

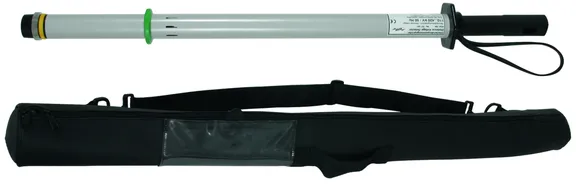

Taske følger med i leveringen.

2 Products

Part No. 767541 HSA194 110 420 STK

GTIN 4013364115712, Customs tariff No. (EU): 90303370, Gross weight: 1.70 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Certificates

Technical data

Nominelt spændingsområde (U_N )	110 ... 420 kV
Frekvens	50 Hz

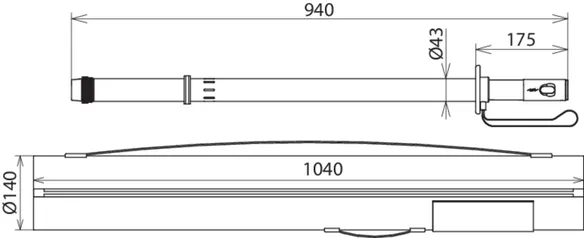

Samlet længde (l_G )	940 mm
Isoleringslængde (l_I )	540 mm
Klatrekontrol	Nej

Nominelt spændingsområde (U_N )	110 ... 420 kV
Spændingstype	AC
Frekvens	50 Hz
Samlet længde (l_G )	940 mm
Isoleringslængde (l_I )	540 mm
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Anvendelse	_
Til	Luftledninger og udendørs koblingsanlæg
Anvendelse	Luftledninger
Udførelse	1-polet
Indikering	Akustisk og optisk
Enhed til egentest	Ja
Materiale (isolerstang)	Glasfiberforstærket polyesterrør
Klatrekontrol	Nej

Product 767541 was added to Notepad.

Go to Notepad

Product 767541 was added to the cart.

Go to Web-Shop

Part No. 767542 HSA194 110 420 16.7

GTIN 4013364086616, Customs tariff No. (EU): 90303370, Gross weight: 5.85 kg, PU: 1.00 Pakkestørrelse

Predecessor

Images

Open PDF

Additional information

Certificates

Technical data

Nominelt spændingsområde (U_N )	110 ... 420 kV
Frekvens	16,7 Hz
Samlet længde (l_G )	940 mm
Isoleringslængde (l_I )	540 mm
DB tegnings-nr.	3 Ekgw 02.54
Klatrekontrol	Nej

Nominelt spændingsområde (U_N )	110 ... 420 kV
Spændingstype	AC
Frekvens	16,7 Hz
Samlet længde (l_G )	940 mm
Isoleringslængde (l_I )	540 mm
DB tegnings-nr.	3 Ekgw 02.54
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Anvendelse	_
Til	Luftledninger og udendørs koblingsanlæg
Anvendelse	Luftledninger
Udførelse	1-polet
Indikering	Akustisk og optisk
Enhed til egentest	Ja
Materiale (isolerstang)	Glasfiberforstærket polyesterrør
Klatrekontrol	Nej

Product 767542 was added to Notepad.

Go to Notepad

Product 767542 was added to the cart.

Go to Web-Shop

Nominelt spændingsområde på 110 ... 420 kV, med

Med klikfatning som endeafslutning til håndtagsforlængelse.
Taske følger med i leveringen.

1 Product

Part No. 767539 HSA 194 110 420 SN7737

GTIN 4013364306769, Customs tariff No. (EU): 90303370, Gross weight: 1.82 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Technical data

Nominelt spændingsområde (U_N )	110 ... 420 kV
Frekvens	50 Hz
Samlet længde (l_G )	940 mm
Isoleringslængde (l_I )	540 mm
Klatrekontrol	Ja

Nominelt spændingsområde (U_N )	110 ... 420 kV
Spændingstype	AC
Frekvens	50 Hz
Samlet længde (l_G )	940 mm
Isoleringslængde (l_I )	540 mm
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Anvendelse	_
Til	Luftledninger og udendørs koblingsanlæg
Anvendelse	Luftledninger
Udførelse	1-polet
Indikering	Akustisk og optisk
Enhed til egentest	Ja
Materiale (isolerstang)	Glasfiberforstærket polyesterrør
Klatrekontrol	Ja
