Spændingsstyret kortslutter VCSD

  • VCSD: Voltage Controlled Smart Decoupling Device
  • Beskytter ved transiente, midlertidige og vedvarende overspændinger
  • Ingen negativ indvirkning på katodisk korrosionsbeskyttelse
  • Justerbart grænseniveau til fleksibel brug i forskellige anvendelses- og driftsområder

Details

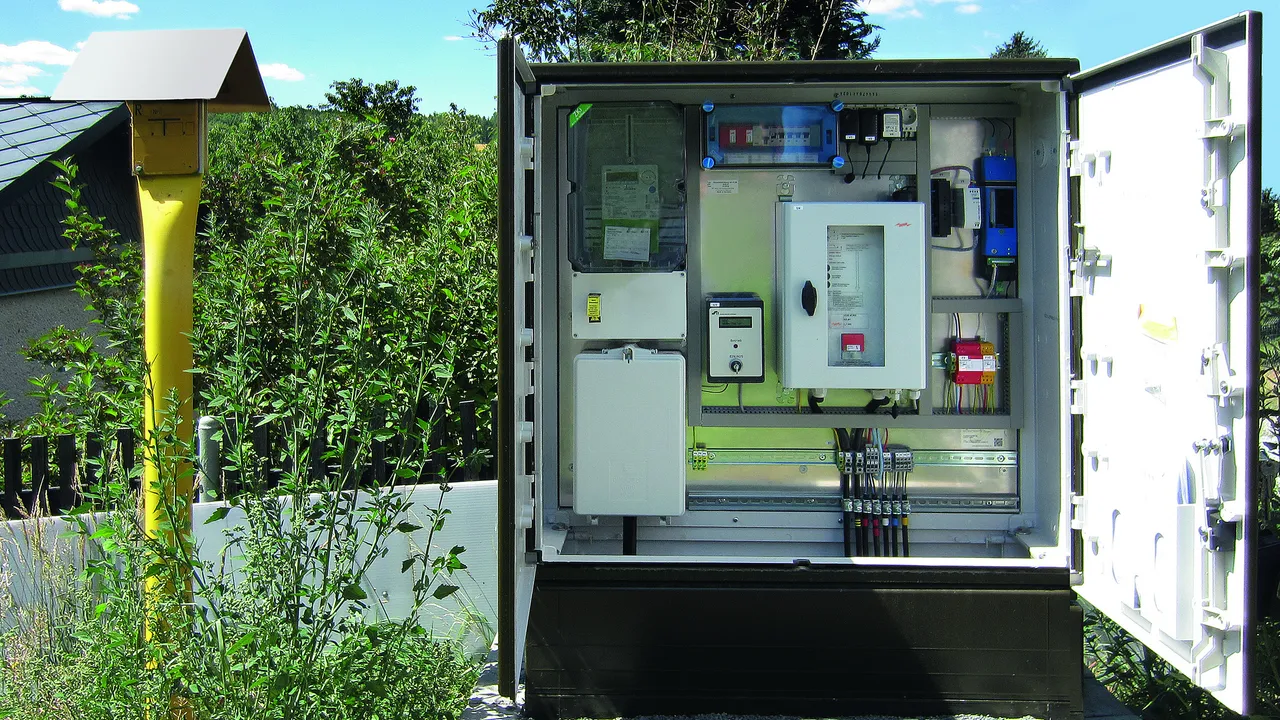

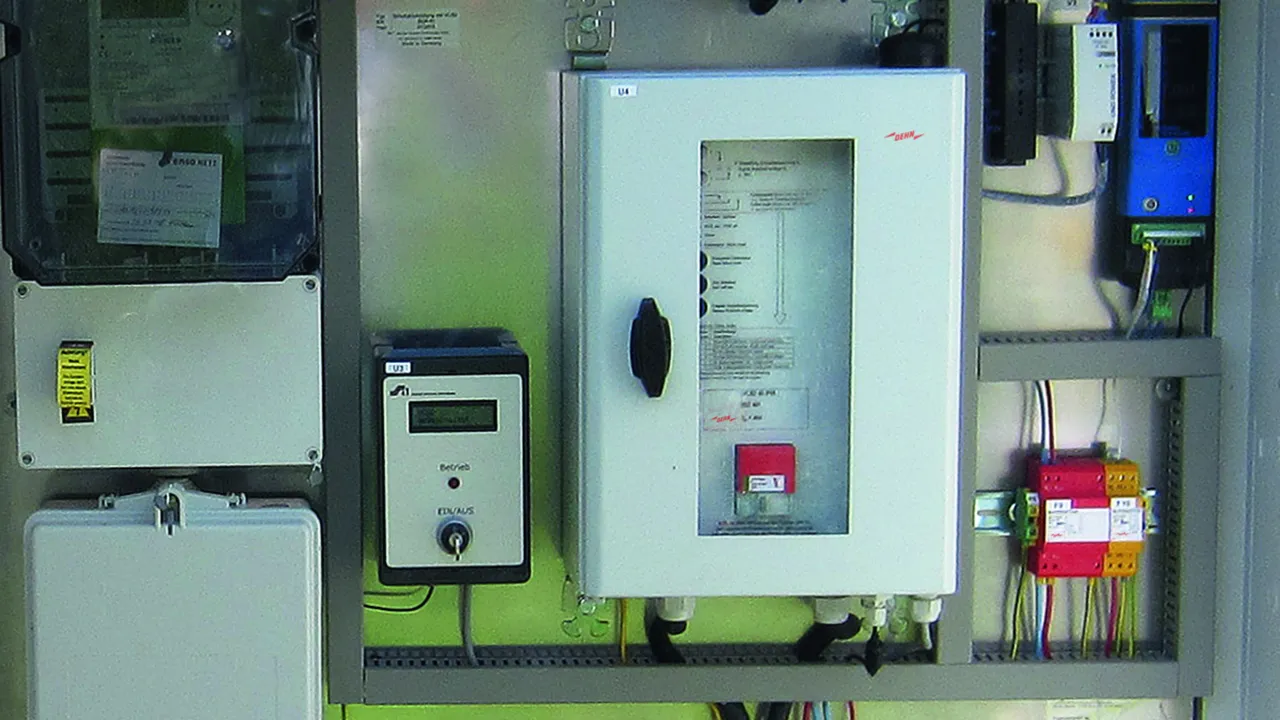

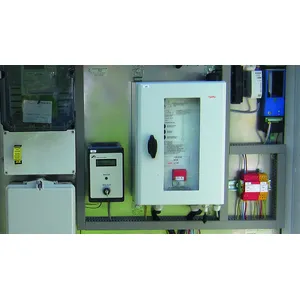

VCSD 40 IP65 – "intelligent kortslutter"
lorem ipsum

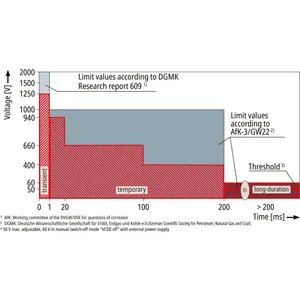

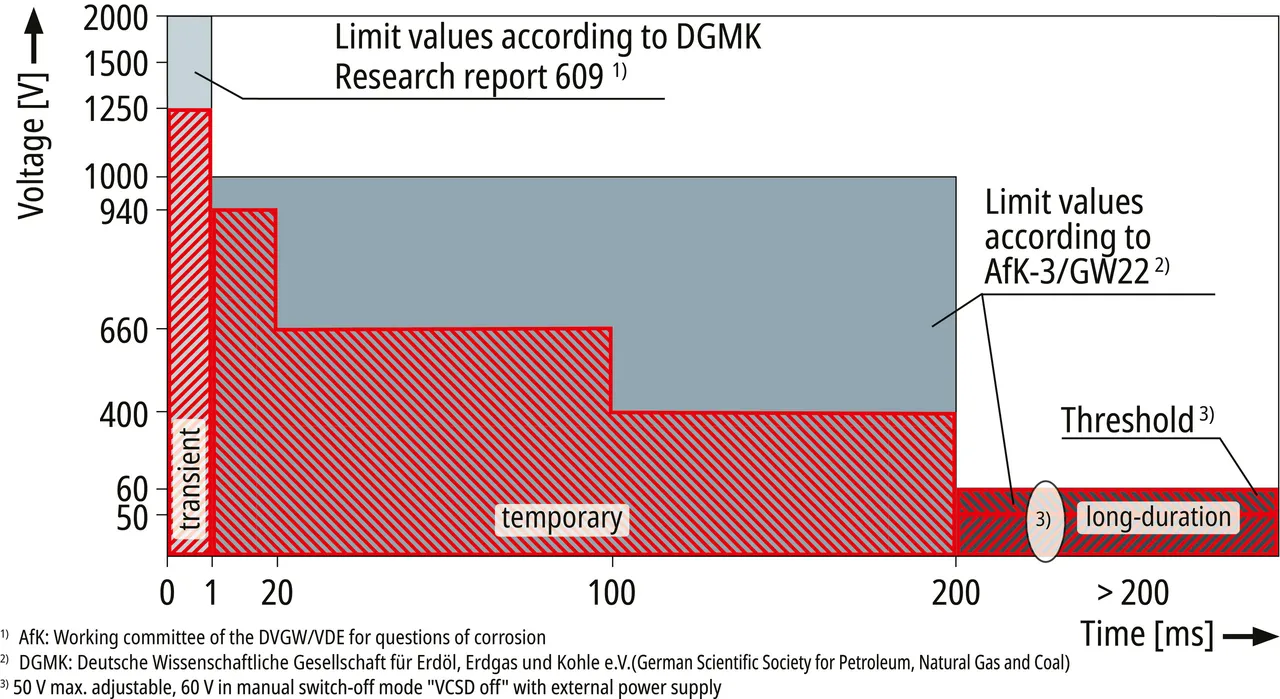

VCSDs begrænsende virkning
lorem ipsum

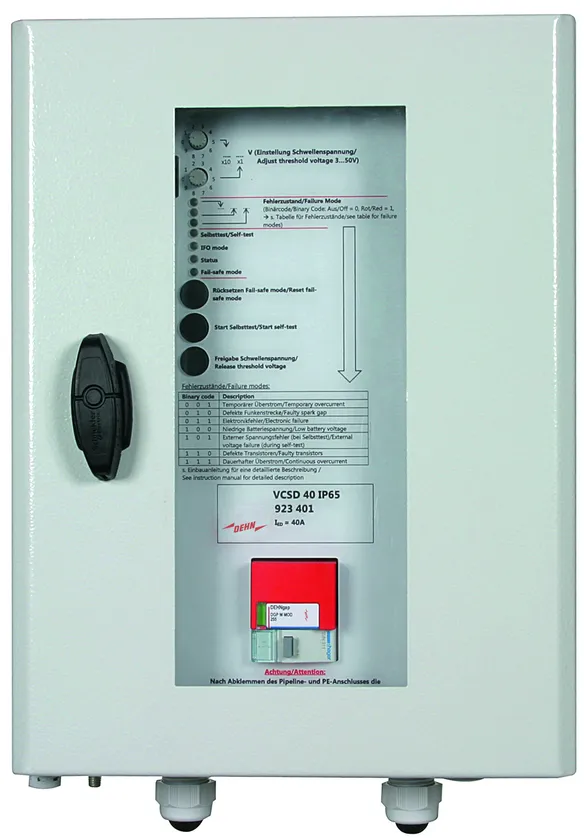

VCSD 40 IP65

Spændingsstyret kortslutter med justerbar grænseværdi til fleksibel brug i forskellige systemer.

1 Product

Part No. 923401 VCSD 40 IP65

GTIN 4013364237766, Customs tariff No. (EU): 85363030, Gross weight: 13.76 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Spændingsstyret kortslutter VCSD
Spændingsstyret kortslutter
til beskyttelse ved transiente, midlertidige og stationære overspændinger
Transient arbejdsstrøm: (10/350 s): 100 kA
Midlertidig afledestrøm (16,7 Hz, 50 Hz, 60 Hz):
850 Aeff (op til 200 ms)
Vedvarende afledestrøm (16,7 Hz, 50 Hz, 60 Hz):
45 A (permanent)
Transient begrænset spænding (op til 1 ms): 1,25 kV
Midlertidig begrænset spænding (ACrms) (1 ... 20 ms):
940 V (1 kV iht. AfK 3)
Midlertidig begrænset spænding (ACrms) (20...100 ms):
660 V (1 kV iht. AfK 3)
Midlertidig begrænset spænding (ACrms) (100...200 ms):
400 V (1 kV iht. AfK 3)
Vedvarende begrænset spænding (ACrms) (> 200 ms):
Maks. 60 V (justerbar 3 ... 50 V)
(Personbeskyttelse iht. Afk 3/GW22)
Med digitale og analoge ind- og udgange til
fjernovervågning og -styring

fabrikat: DEHN
Type: VCSD 40 IP65
artikelnr.: 923401
eller tilsvarende

Certificates



Technical data

Transient afledestrøm (10/350 µs) 100 kA
Transient afledestrøm (8/20 µs) 100 kA
Midlertidig afledestrøm (16,7 Hz, 50 Hz, 60 Hz) 850 Aeff (op til 200 ms) *1)
Midlertidig afledestrøm (16,7 Hz, 50 Hz, 60 Hz) 500 Arms (op til 1 s)
Vedvarende afledestrøm (16,7 Hz, 50 Hz, 60 Hz) 45 Arms (permanent) *2)
Vedvarende begrænset spænding (ACrms) (> 200 ms) Maks. 50 V (justerbar fra 3 til 50 V) *3)
Kapslingsklasse IP 65

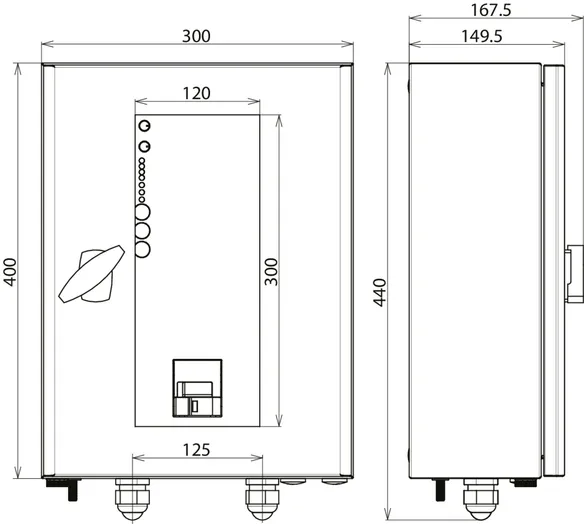

Dimensioner 400 x 300 x 150 mm
*1) Derating afhængig af "For-strøm" (stationær afledningsstrøm) og omgivelsestemperaturen
*2) Derating afhængig af den omgivende temperatur, se betjenings- og monteringsvejledning
*3) fast 60 V i manuel frakoblingsfunktion med ekstern forsyning
