Trefod til støtterør uden sidelæns udløb

Stativ til HVI-støtterør til HVI-ledere lagt indvendigt/udvendigt i/på støtterøret, med dobbeltklemme til tilslutning af 2x Rd 8-10 mm. Tilpasning til taghældning op til maks. 10° ved hjælp af variabel fastgørelse til bundbeslaget.

Den stabelbare betonsokkel, underlægsplade og sokkelholdersæt til at holde yderligere betonsokler fås hver for sig som tilbehør.

Bemærk: Oplysninger om materialekompatibilitet af taglederholdere og underlægsplader i forbindelse med tagdele kan rekvireres hos DEHN.

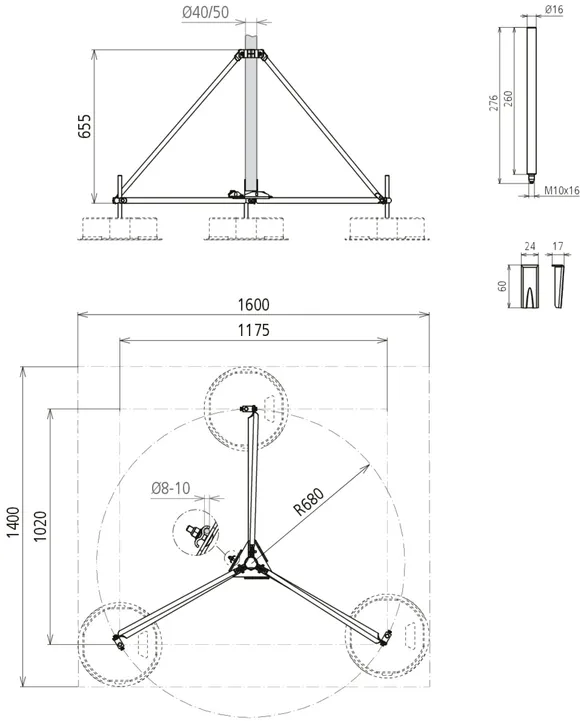

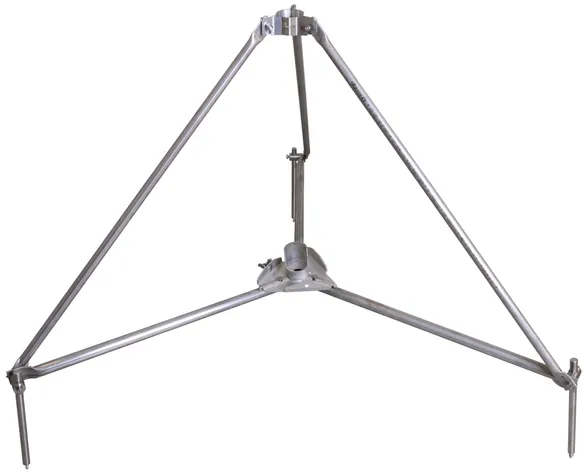

Lille trefod

1 Product

Part No. 107390 DBS KB D50 RA680 V2A

GTIN 4013364478466, Customs tariff No. (EU): 85389099, Gross weight: 7.75 kg, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

Trefod, lille, StSt (sammenklappelig)
Stativ (sammenklappelig) til støtterør
D 50 mm med sideudløb eller indfangerstang
D 40 mm med reduktionstilbehør
Med dobbelt overligger til tilslutning af 2x Rd 8-10 mm
Til opstilling med betonsokkel (vægt 17 kg)
Kompensation for taghældningsvinkler på op til 10°
Stabelbar betonsokkel (Artikel nr.. 102 010)
Underlægsplade (Artikel nr. 102 050)
Fatningsholdersæt (Artikel nr. 107 396)
Reduktionstilbehør (Artikel nr. 107 399)
skal bestilles separat.
Stativ er dimensioneret efter
Eurokode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Materiale (trefod): NIRO
Støtte: 50 og 40 *) mm
Radius: 680 mm
Nødvendig plads til trefod: 1175 x 1020 mm

fabrikat: DEHN
Type: DBS KB D50 RA680 V2A
artikelnr.: 107390
eller tilsvarende

Certificates



Technical data

Materiale (trefod) NIRO
Støtte 50 og 40 *) mm
Radius 680 mm
Nødvendig plads til trefod 1175 x 1020 mm
*) Kun med adaptersæt art.-nr. 107 399

Product 107390 was added to Notepad.

Go to Notepad

Product 107390 was added to the cart.

Go to Web-Shop

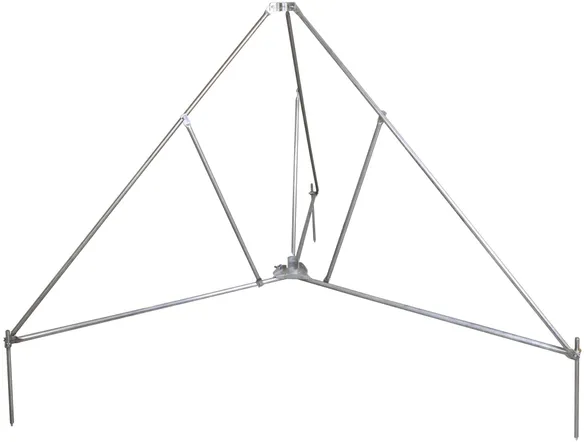

Stor trefod

1 Product

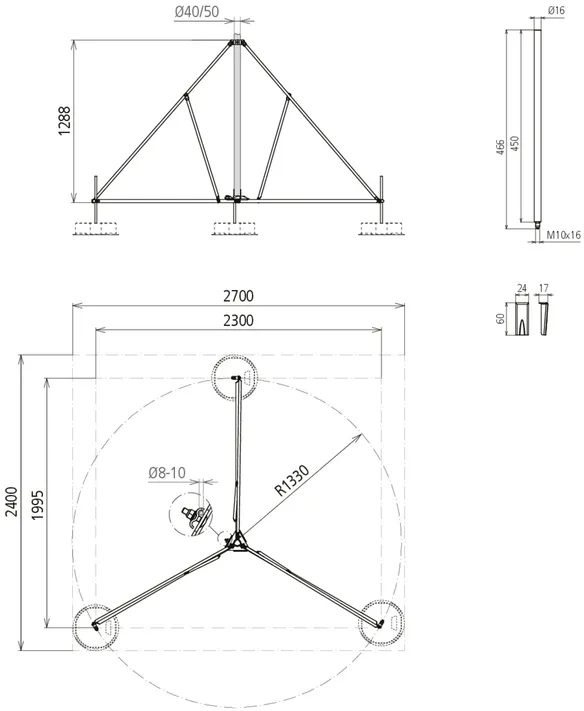

Part No. 107391 DBS KB D50 RA1330 V2A

GTIN 4013364478473, Customs tariff No. (EU): 85389099, Gross weight: 15.60 kg, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

Trefod, stor, NIRO (sammenklappelig)
Stativ (sammenklappelig) til støtterør
D 50 mm med sideudløb eller indfangerstang
og dobbelt overligger til tilslutning af 2x Rd 8-10 mm
Til opstilling med betonsokkel (vægt 17 kg)
Kompensation for taghældningsvinkler på op til 10°
Stabelbar betonsokkel (Artikel nr.. 102 010)
Underlægsplade (Artikel nr. 102 050)
Fatningsholdersæt (Artikel nr. 107 396)
Reduktionstilbehør (Artikel nr. 107 399)
skal bestilles separat.
Stativ er dimensioneret efter
Eurokode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Materiale (trefod): NIRO
Støtte: 50 og 40 *) mm
Radius: 1330 mm
Nødvendig plads til trefod: 2300 x 1995 mm

fabrikat: DEHN
Type: DBS KB D50 RA1330 V2A
artikelnr.: 107391
eller tilsvarende

Certificates



Technical data

Materiale (trefod) NIRO
Støtte 50 og 40 *) mm
Radius 1330 mm
Nødvendig plads til trefod 2300 x 1995 mm
*) Kun med adaptersæt artikelnr. 107 399

Product 107391 was added to Notepad.

Go to Notepad

Product 107391 was added to the cart.

Go to Web-Shop

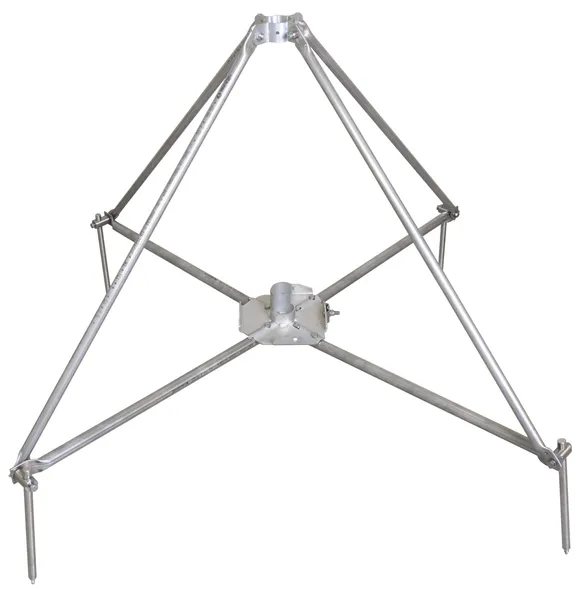

Firbenet stativ, lille

1 Product

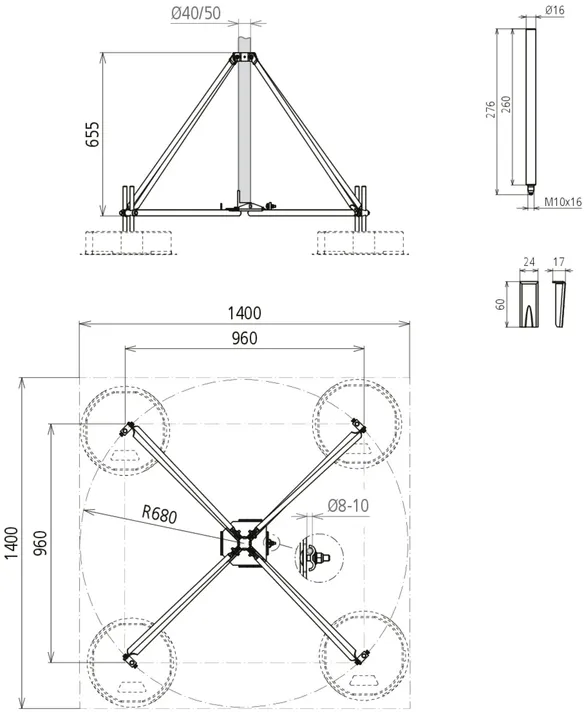

Part No. 107490 VBS KB D50 RA680 V2A

GTIN 4013364478480, Customs tariff No. (EU): 85389099, Gross weight: 10.38 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Firbenet stativ, lille, NIRO (sammenklappelig)
Stativ (sammenklappelig) til støtterør
D 50 mm med sideudløb eller indfangerstang
og dobbelt overligger til tilslutning af 2x Rd 8-10 mm
Til opstilling med betonsokkel (vægt 17 kg)
Kompensation for taghældningsvinkler på op til 10°
Stabelbar betonsokkel (Artikel nr.. 102 010)
Underlægsplade (Artikel nr. 102 050)
Fatningsholdersæt (Artikel nr. 107 396)
Reduktionstilbehør (Artikel nr. 107 399)
skal bestilles separat.
Stativ er dimensioneret efter
Eurokode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Materiale (trefod): NIRO
Støtte: 50 og 40 *) mm
Radius: 680 mm
Nødvendig plads til trefod: 960 x 960 mm

fabrikat: DEHN
Type: VBS KB D50 RA680 V2A
artikelnr.: 107490
eller tilsvarende

Certificates



Technical data

Materiale (trefod) NIRO
Støtte 50 og 40 *) mm
Radius 680 mm
Nødvendig plads til trefod 960 x 960 mm
*) Kun med adaptersæt Artikelnr. 107 399.

Product 107490 was added to Notepad.

Go to Notepad

Product 107490 was added to the cart.

Go to Web-Shop

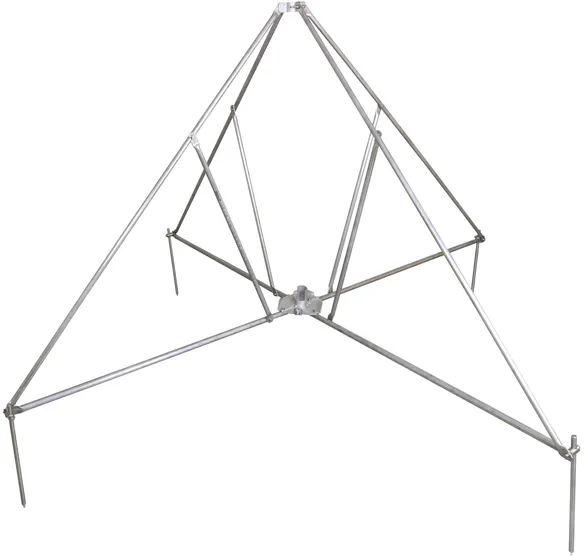

Firbenet stativ, stort

1 Product

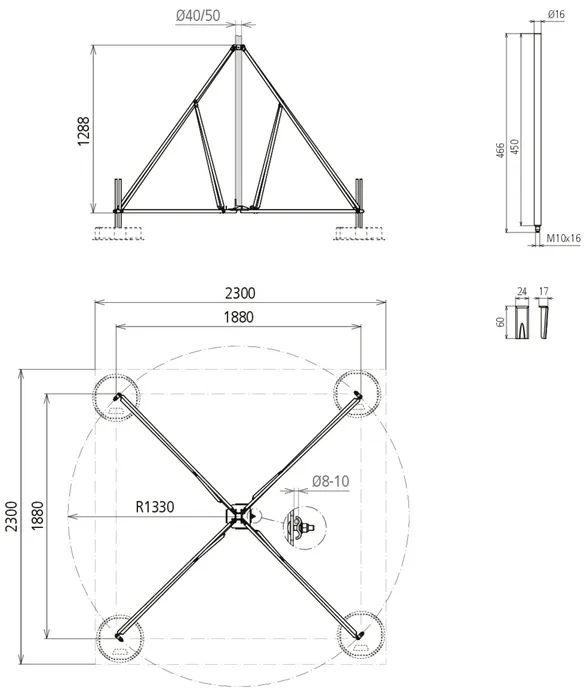

Part No. 107491 VBS KB D50 RA1330 V2A

GTIN 4013364478497, Customs tariff No. (EU): 85389099, Gross weight: 17.63 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Firbenet stativ, stort, NIRO (sammenklappelig)
Stativ (sammenklappelig) til støtterør
D 50 mm med sideudløb eller indfangerstang
og dobbelt overligger til tilslutning af 2x Rd 8-10 mm
Til opstilling med betonsokkel (vægt 17 kg)
Kompensation for taghældningsvinkler på op til 10°
Stabelbar betonsokkel (Artikel nr.. 102 010)
Underlægsplade (Artikel nr. 102 050)
Fatningsholdersæt (Artikel nr. 107 396)
Reduktionstilbehør (Artikel nr. 107 399)
skal bestilles separat.
Stativ er dimensioneret efter
Eurokode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Materiale (trefod): NIRO
Støtte: 50 og 40 *) mm
Radius: 1330 mm
Nødvendig plads til trefod: 1880 x 1880 mm

fabrikat: DEHN
Type: VBS KB D50 RA1330 V2A
artikelnr.: 107491
eller tilsvarende

Certificates



Technical data

Materiale (trefod) NIRO
Støtte 50 og 40 *) mm
Radius 1330 mm
Nødvendig plads til trefod 1880 x 1880 mm
*) Kun med adaptersæt artikelnr. 107 399

Product 107491 was added to Notepad.

Go to Notepad

Product 107491 was added to the cart.

Go to Web-Shop

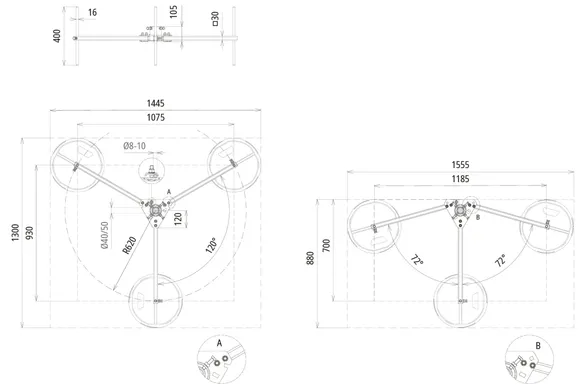

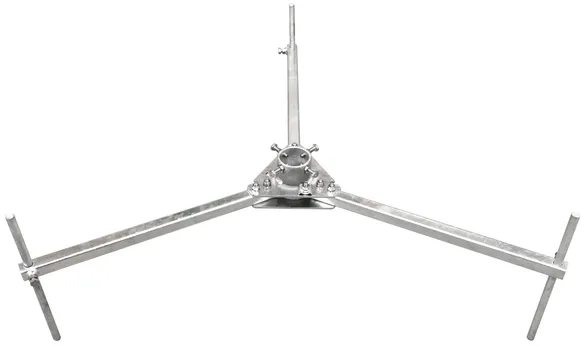

Trefod, lille, St/tZn

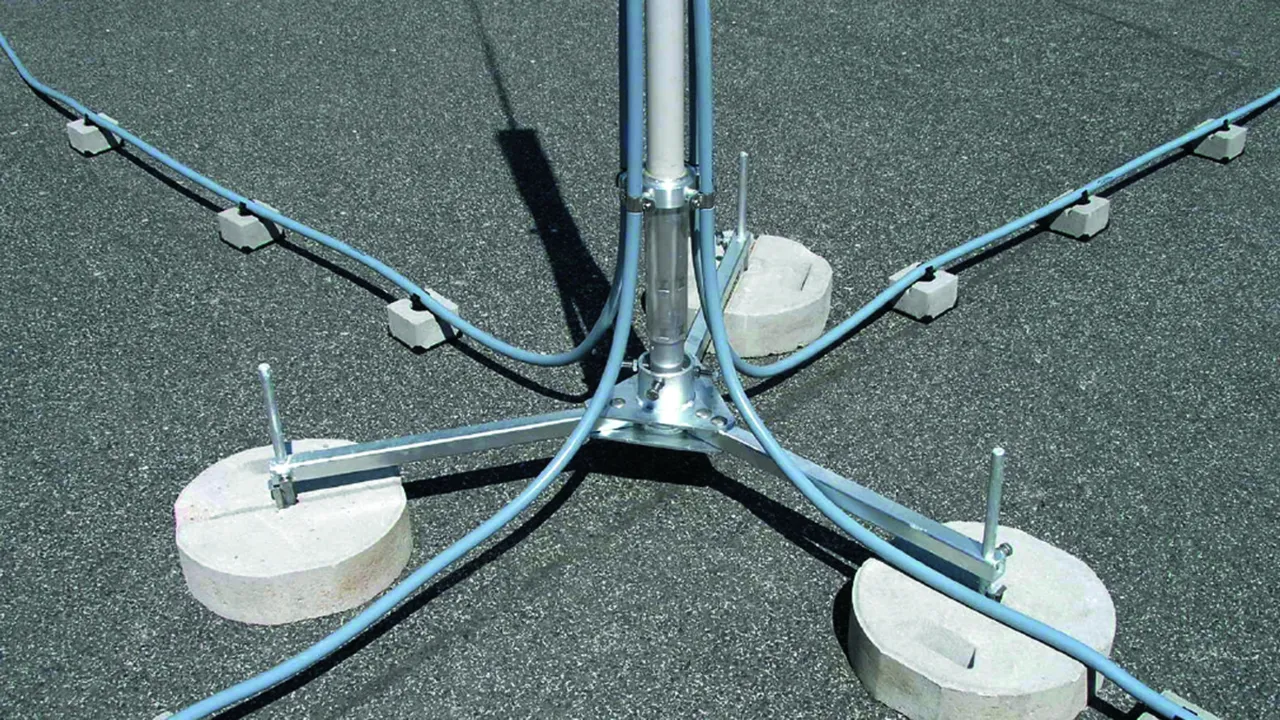

Egnet til indvendig føring af HVI-leder

2 Products

Part No. 105351 DBS KB D40.50 RA620 STTZN

GTIN 4013364238916, Customs tariff No. (EU): 85389099, Gross weight: 11.50 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Trefod til HVI leder, lille St/tZn
Trefod til HVI leder ført i støtterøret
specialdesign til støtterør (længde 3200 mm).
To betonsokler placeres under og en over stativet
til opretholdelse af bøjningsradius på rørindlagt HVI-leder
ved bunden af trefoden
Uden yderligere fastgørelse til konstruktionselementer
Tilpasning til taghældning op til maks. 10° mulig.
Den stabelbare betonsokkel (artikelnr. 102 010)
og underlægsplade (artikelnr. 102 050) skal bestilles separat.
Stativ er dimensioneret efter
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Materiale (trefod): St/tZn
Støtte: 40 / 50 mm
Radius: 620 mm
Antal sokler: 3-12 sokler af 17 kg hver
Nødvendig plads til trefod: 1300 x 1450 mm

fabrikat: DEHN
Type: DBS KB D40.50 RA620 STTZN
artikelnr.: 105351
eller tilsvarende



Technical data

Materiale (trefod) St/tZn
Støtte 40 / 50 mm
Radius 620 mm
Antal sokler 3-12 sokler af 17 kg hver
Nødvendig plads til trefod 1300 x 1450 mm

Product 105351 was added to Notepad.

Go to Notepad

Product 105351 was added to the cart.

Go to Web-Shop

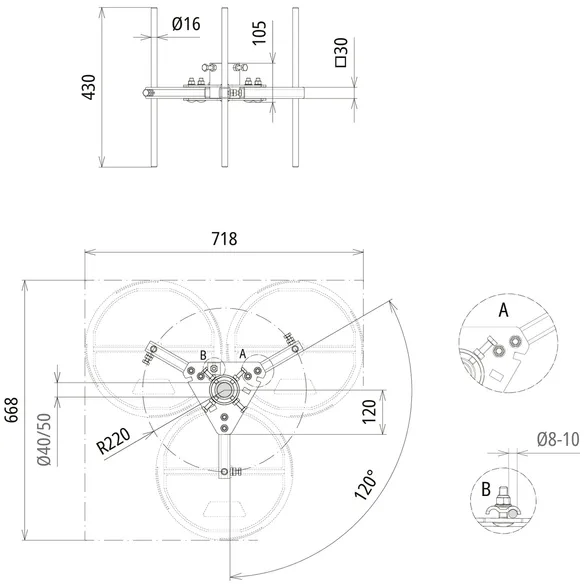

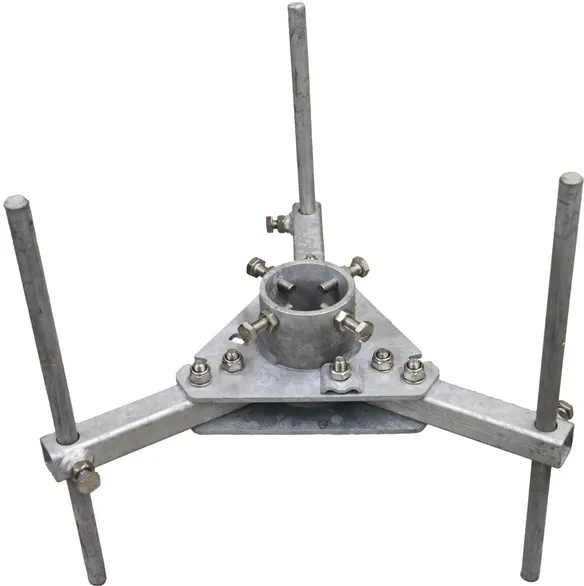

Part No. 105357 DBS KB D40.50 RA220 STTZN

GTIN 4013364527829, Customs tariff No. (EU): 85389099, Gross weight: 8.04 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Trefod pladsbesparende, højdejusterbar og hængslet
til fastgøring af indfangerstænger og støtterør
Ø40 mm og Ø50 mm
Udligning af taghældninger op til 10° mulig.
Muligt at fastgøre op til fire betonsokler
pr. ben
Materiale (trefod): St/tZn
Støtte: 40 / 50 mm
Radius: 220 mm
Antal sokler: 3-12 sokler af 17 kg hver
Nødvendig plads til trefod: 668 x 718 mm

fabrikat: DEHN
Type: DBS KB D40.50 RA220 STTZN
artikelnr.: 105357
eller tilsvarende



Technical data

Materiale (trefod) St/tZn
Støtte 40 / 50 mm
Radius 220 mm
Antal sokler 3-12 sokler af 17 kg hver
Nødvendig plads til trefod 668 x 718 mm

Product 105357 was added to Notepad.

Go to Notepad

Product 105357 was added to the cart.

Go to Web-Shop

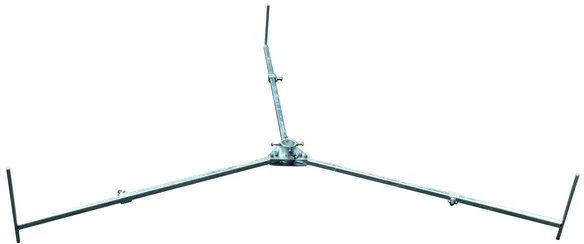

Trefod, stor, St/tZn

Egnet til HVI-leder ført på ydersiden

1 Product

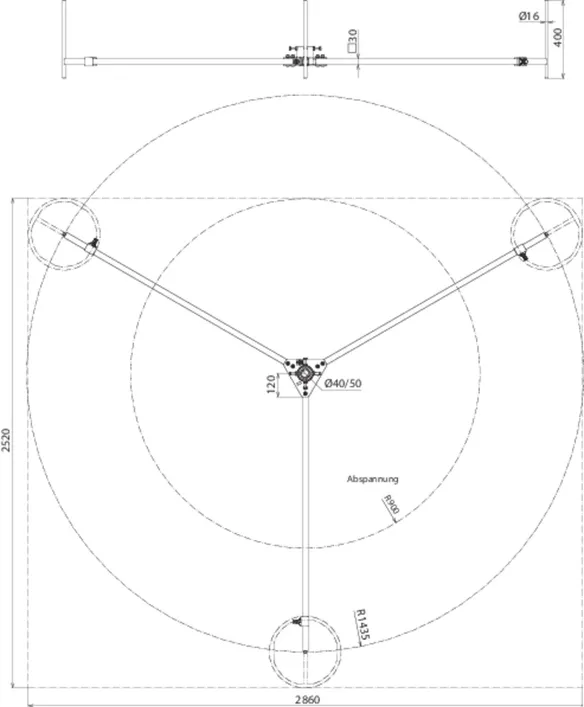

Part No. 105201 DBS KB D40.50 RA1435 STTZN

GTIN 4013364095915, Customs tariff No. (EU): 85389099, Gross weight: 17.23 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Trefod til HVI leder ført i støtterøret
specialdesign til støtterør (længde 4700 mm).
To betonsokler placeres under og en over stativet
til opretholdelse af bøjningsradius på rørindlagt HVI-leder
ved bunden af trefoden
Uden yderligere fastgørelse til konstruktionselementer
Tilpasning til taghældning op til maks. 10° mulig.
Den stabelbare betonsokkel (artikelnr. 102 010)
og underlægsplade (artikelnr. 102 050) skal bestilles separat.
Stativ er dimensioneret efter
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Materiale (trefod): St/tZn
Støtte: 40 / 50 mm
Radius: 1435 mm
Antal sokler: 3-12 sokler af 17 kg hver
Nødvendig plads til trefod: 2520 x 2860 mm

fabrikat: DEHN
Type: DBS KB D40.50 RA1435 STTZN
artikelnr.: 105201
eller tilsvarende



Technical data

Materiale (trefod) St/tZn
Støtte 40 / 50 mm
Radius 1435 mm
Antal sokler 3-12 sokler af 17 kg hver
Nødvendig plads til trefod 2520 x 2860 mm

Product 105201 was added to Notepad.

Go to Notepad

Product 105201 was added to the cart.

Go to Web-Shop
