Part No. 972147 DG ME DC Y 1000 FM

GTIN 4013364519817, Customs tariff No. (EU): 85363030, Gross weight: 530.49 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

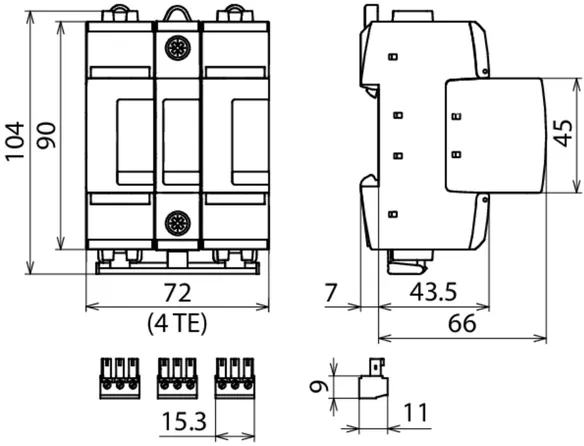

Kombiafleder type 1+2 DEHNguard ME DC Y 1000 FM
Trepolet, modulær, stikbar kombiafleder
til jævnstrømsanvendelser, bredde 4TE
mekanisk funktions-/fejlvisning
Afleder type 1+2 iht. EN 61643-11, Y-kobling
bestående af lækstrømfri Varistor-gasaflederteknologi.
DCD-afbryder, især egnet til brug i DC-strømkredse op til 1000 V

Maks. driftsspænding 1000 V DC
Lynimpulsstrøm 5 kA (10/350 µs)
Nominel afledningsstrøm 12,5 kA (8/20 µs)
potentialfri fjernmeldekontakt som skiftekontakt.
Vibrations- og stødtestet iht. EN60068

fabrikat: DEHN
Type: DG ME DC Y 1000 FM
artikelnr.: 972147
eller tilsvarende

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

Afleder-klassifikation efter EN 61643-11 / ... IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding DC (U_C )	1000 V
Lynstødstrøm (10/350 µs) (I_imp )	5 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding [DC+ --> DC-] (U_P )	< 3,75 kV
Restspænding [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. kortslutningsbæreevne (I_SCCR )	500 A / 170 ms
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / ... IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Mærkespænding DC (U_N )	900 V
Max. driftsspænding DC (U_C )	1000 V
Lynstødstrøm (10/350 µs) (I_imp )	5 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding [DC+ --> DC-] (U_P )	< 3,75 kV
Restspænding [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. kortslutningsbæreevne (I_SCCR )	500 A / 170 ms
Midlertidig overspænding (TOV) [DC+ -> DC-] (U_T) – karakteristik	1000 V (U_TOV = U_C)
Midlertidig overspænding (TOV) [DC+/- -> PE] (U_T) – karakteristik	1000 V/10 sek. – modstandsdygtighed
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm2 fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	4 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 7,5 ms)
– Backupsikring til DC-batterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR
– Ingen reaktion indtil 1250 V DC	Ja

Product 972147 was added to Notepad.

Go to Notepad

Product 972147 was added to the cart.

Go to Web-Shop

Part No. 972110 DG SE DC 60

GTIN 4013364158504, Customs tariff No. (EU): 85363030, Gross weight: 160.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

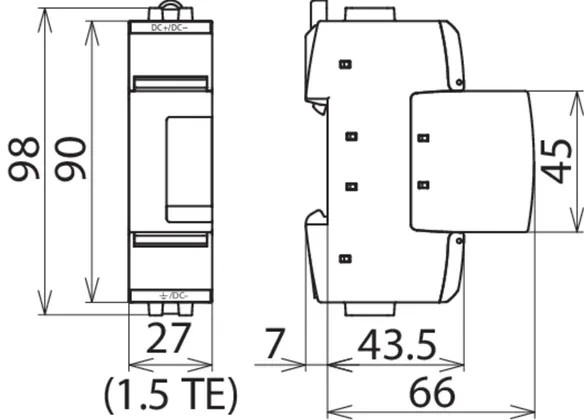

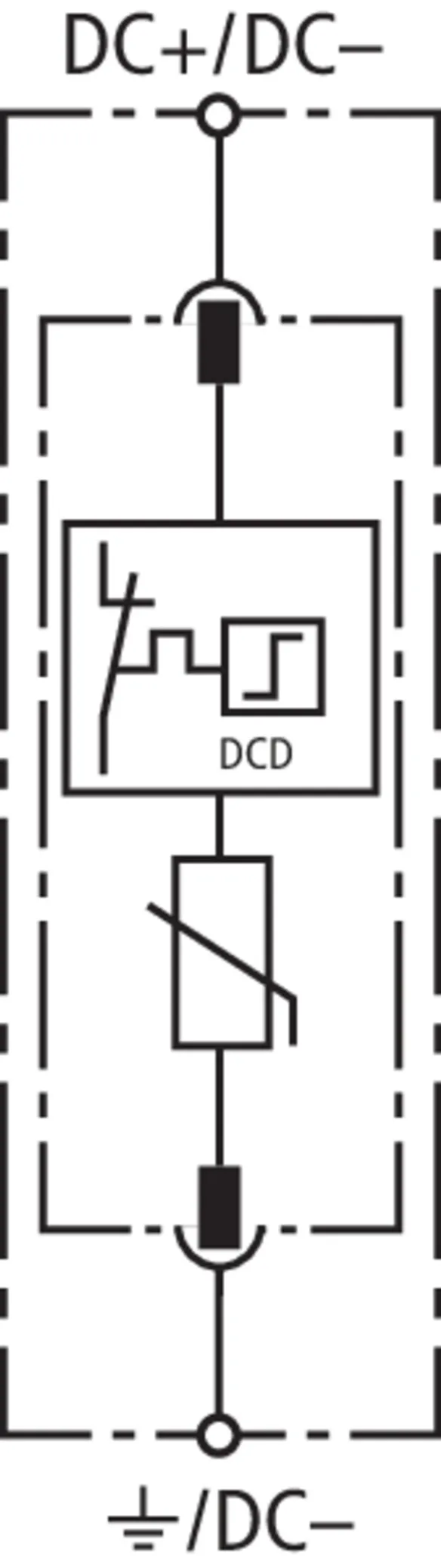

Overspændingsafleder DEHNguard SE DC 60
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 0,5 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 60
artikelnr.: 972110
eller tilsvarende

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	60 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 0,5 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	48 V
Max. driftsspænding DC (U_C )	60 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 0,5 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	70 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	120 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1,5 modul(er), DIN 43880
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Nej

Product 972110 was added to Notepad.

Go to Notepad

Product 972110 was added to the cart.

Go to Web-Shop

Part No. 972120 DG SE DC 242

GTIN 4013364158528, Customs tariff No. (EU): 85363030, Gross weight: 170.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Overspændingsafleder DEHNguard SE DC 242
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 242 V jævnstrøm
Beskyttelsesniveau: <= 1,25 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energikoordination iht.
DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 242
artikelnr.: 972120
eller tilsvarende

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	242 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 1,25 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	220 V
Max. driftsspænding DC (U_C )	242 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 1,25 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	320 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	484 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Ja
– Max. driftsspænding AC (U_C )	255 V

Product 972120 was added to Notepad.

Go to Notepad

Product 972120 was added to the cart.

Go to Web-Shop

Part No. 972130 DG SE DC 550

GTIN 4013364158627, Customs tariff No. (EU): 85363030, Gross weight: 184.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

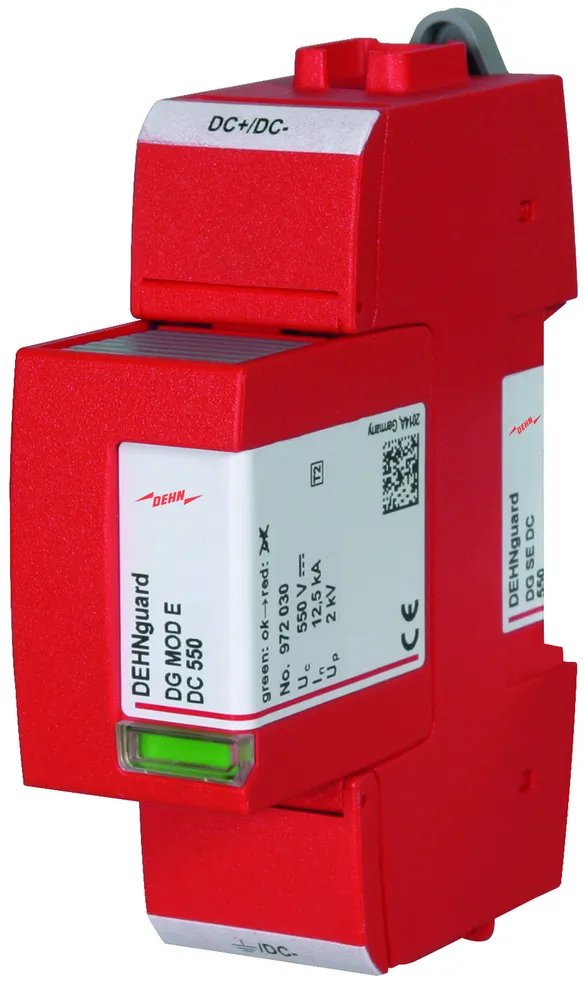

Overspændingsafleder DEHNguard SE DC 550
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 550 V DC
Beskyttelsesniveau: <= 2,0 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 550
artikelnr.: 972130
eller tilsvarende

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	550 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 2,0 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	200 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	500 V
Max. driftsspænding DC (U_C )	550 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 2,0 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	200 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	726 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	1100 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Nej

Product 972130 was added to Notepad.

Go to Notepad

Product 972130 was added to the cart.

Go to Web-Shop

Part No. 972140 DG SE DC 900

GTIN 4013364158641, Customs tariff No. (EU): 85363030, Gross weight: 190.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Overspændingsafleder DEHNguard SE DC 900
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 900 V DC
Beskyttelsesniveau: <= 3,0 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 900
artikelnr.: 972140
eller tilsvarende

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	900 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 3,0 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	100 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	80 A gPV

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	750 V
Max. driftsspænding DC (U_C )	900 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 3,0 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	100 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	80 A gPV
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	1089 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	1800 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Nej

Product 972140 was added to Notepad.

Go to Notepad

Product 972140 was added to the cart.

Go to Web-Shop

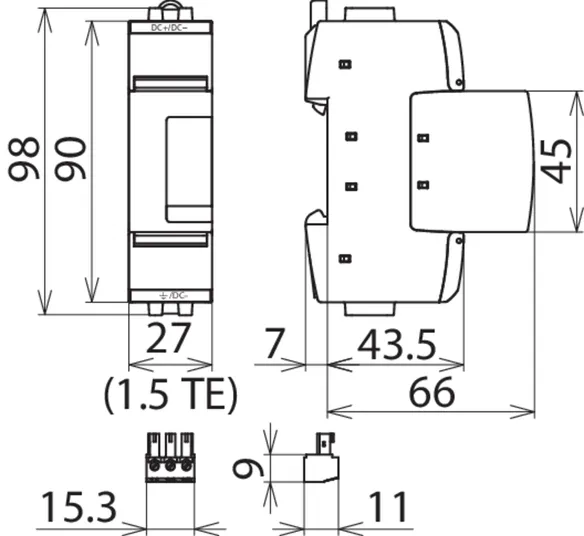

Part No. 972115 DG SE DC 60 FM

GTIN 4013364158511, Customs tariff No. (EU): 85363030, Gross weight: 164.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Overspændingsafleder DEHNguard SE DC 60 FM
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Med fjernmeldekontakt
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 0,5 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 60 FM
artikelnr.: 972115
eller tilsvarende

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	60 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 0,5 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	48 V
Max. driftsspænding DC (U_C )	60 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 0,5 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	70 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	120 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Nej

Product 972115 was added to Notepad.

Go to Notepad

Product 972115 was added to the cart.

Go to Web-Shop

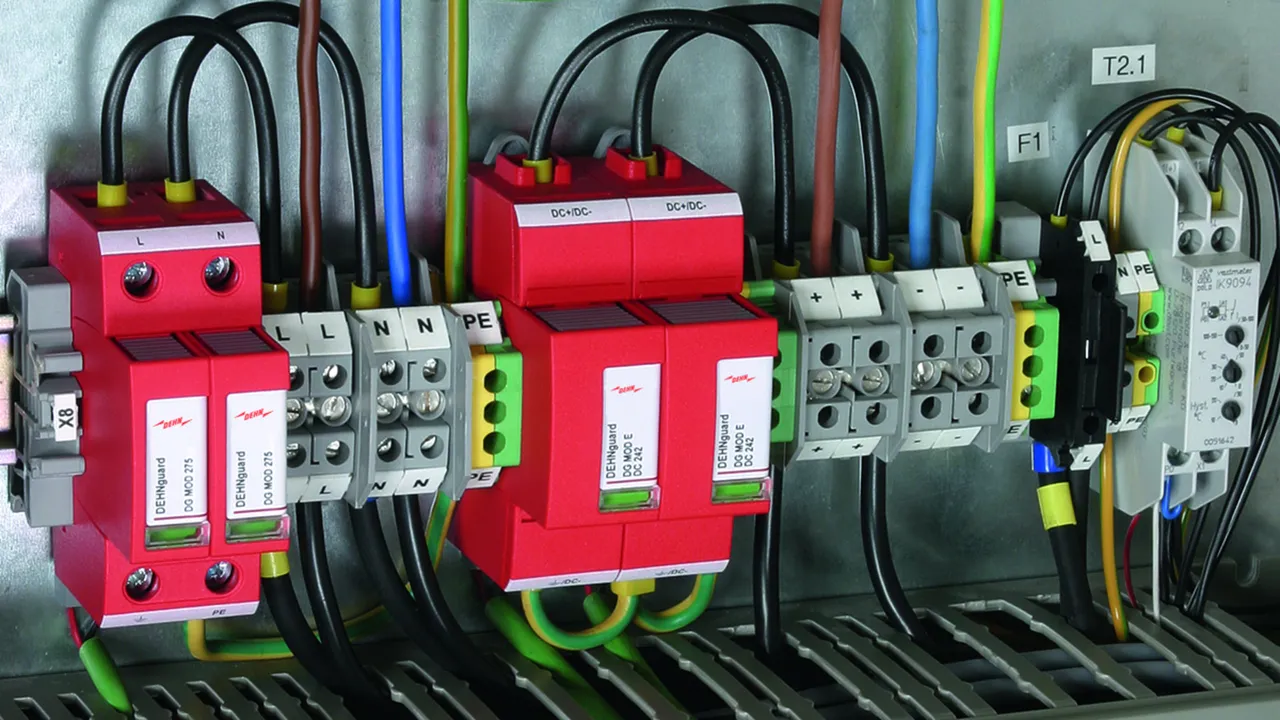

Part No. 972125 DG SE DC 242 FM

GTIN 4013364158610, Customs tariff No. (EU): 85363030, Gross weight: 174.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Overspændingsafleder DEHNguard SE DC 242 FM
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Med fjernmeldekontakt
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 242 V jævnstrøm
Beskyttelsesniveau: <= 1,25 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 242 FM
artikelnr.: 972125
eller tilsvarende

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	242 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 1,25 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	220 V
Max. driftsspænding DC (U_C )	242 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 1,25 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	320 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	484 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Ja
– Max. driftsspænding AC (U_C )	255 V

Product 972125 was added to Notepad.

Go to Notepad

Product 972125 was added to the cart.

Go to Web-Shop

Part No. 972135 DG SE DC 550 FM

GTIN 4013364158634, Customs tariff No. (EU): 85363030, Gross weight: 189.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Overspændingsafleder DEHNguard SE DC 550 FM
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Med fjernmeldekontakt
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 550 V DC
Beskyttelsesniveau: <= 2,0 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 550 FM
artikelnr.: 972135
eller tilsvarende

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	550 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 2,0 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	200 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	500 V
Max. driftsspænding DC (U_C )	550 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 2,0 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	200 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	726 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	1100 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Nej

Product 972135 was added to Notepad.

Go to Notepad

Product 972135 was added to the cart.

Go to Web-Shop

Part No. 972145 DG SE DC 900 FM

GTIN 4013364158658, Customs tariff No. (EU): 85363030, Gross weight: 194.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Overspændingsafleder DEHNguard SE DC 900 FM
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Med fjernmeldekontakt
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 900 V DC
Beskyttelsesniveau: <= 3,0 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 900 FM
artikelnr.: 972145
eller tilsvarende

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	900 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 3,0 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	100 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	80 A gPV
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	750 V
Max. driftsspænding DC (U_C )	900 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 3,0 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	100 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	80 A gPV
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	1089 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	1800 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Nej

Product 972145 was added to Notepad.

Go to Notepad

Product 972145 was added to the cart.

Go to Web-Shop

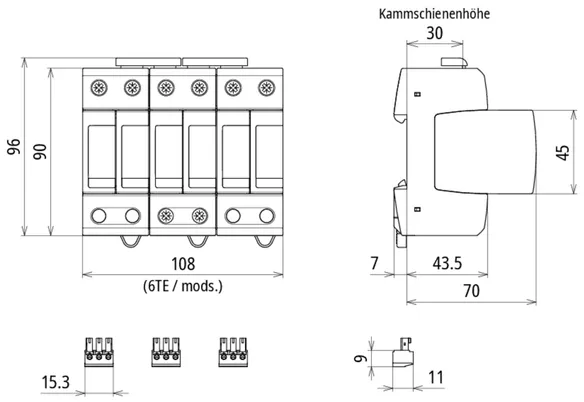

Part No. 972150 DG M DC ACI 1250 FM

GTIN 4013364530850, Customs tariff No. (EU): 85354000, Gross weight: 652.76 g, PU: 1.00 Pakkestørrelse

Images

Additional information

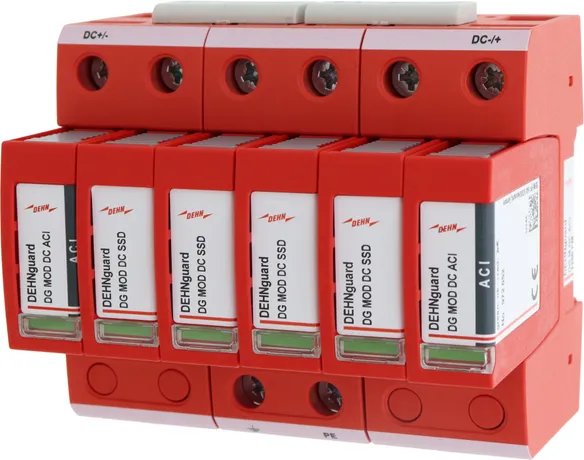

Overspændingsbeskyttelsesafleder type 2, DG M DC ACI 1250 FM
modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 6 delingsenheder
mekanisk funktions-/fejlvisning
Afleder type 2 iht. EN / IEC 61643-41
bestående af kombination af kontakt og gnistgab
Især til brug i DC-ladeanordninger op til 1250 V
Maks. driftsspænding (+ --> -): 1250 V DC
Nominel afledningsstrøm (8/20 µs): 10 kA
potentialfri fjernmeldekontakt som skiftekontakt.
Vibrations- og stødtestet iht. EN60068

fabrikat: DEHN
Type: DG M DC ACI 1250 FM
artikelnr.: 972150
eller tilsvarende

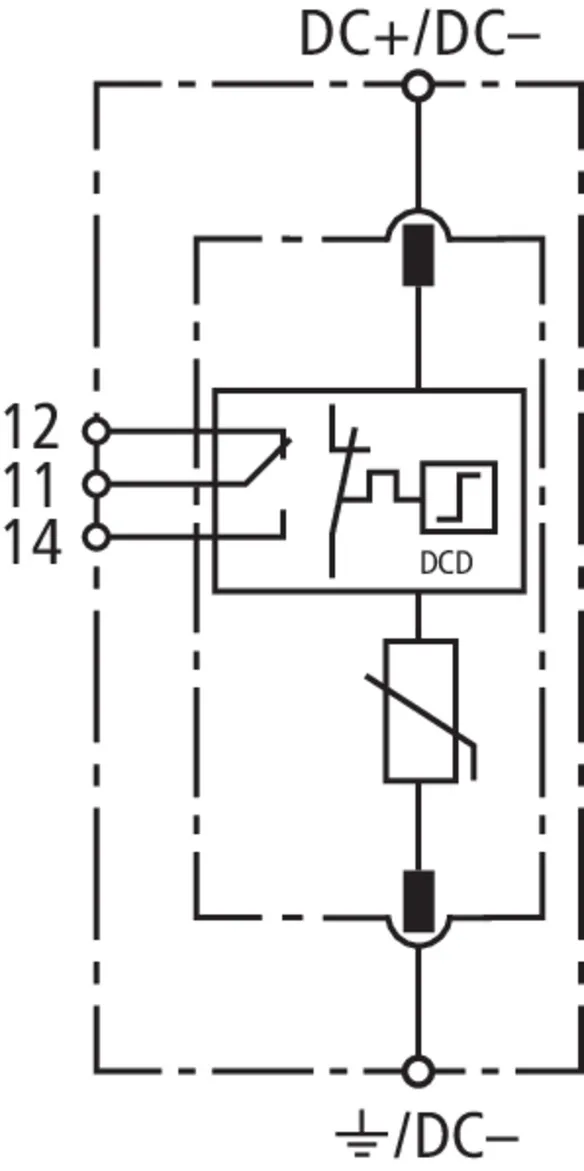

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD-klassifikation iht. EN 61643-41 / ... IEC 61643-41	Type 2 / Klasse II
Maks. driftsspænding DC [DC+ --> DC-] (U_C )	1250 V
Maks. konstant driftsspænding DC [(DC+/DC-) --> PE] (U_C )	625 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Maks. nominel afledningsstrøm (8/20 µs) (I_max )	20 kA
Restspænding [DC+ --> DC-] (U_P )	< 5 kV
Restspænding [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. kortslutningsbæreevne (I_SCCR )	5 kA
FM-kontakt / kontaktform	Skiftekontakt

SPD-klassifikation iht. EN 61643-41 / ... IEC 61643-41	Type 2 / Klasse II
Nominel spænding DC [DC+ --> DC-] (U_N )	1250 V
Nominel spænding DC [(DC+/DC-) --> PE] (U_N )	625 V
Maks. driftsspænding DC [DC+ --> DC-] (U_C )	1250 V
Maks. konstant driftsspænding DC [(DC+/DC-) --> PE] (U_C )	625 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Maks. nominel afledningsstrøm (8/20 µs) (I_max )	20 kA
Restspænding [DC+ --> DC-] (U_P )	< 5 kV
Restspænding [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. kortslutningsbæreevne (I_SCCR )	5 kA
Yderligere ekstern for-sikring nødvendig	Nej
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm2 fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	6 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Brug i DC-forsyningssystemer op til I_SCCR	≤ 100 kA
– Ingen reaktion indtil 1250 V DC	Ja

Product 972150 was added to Notepad.

Go to Notepad

Product 972150 was added to the cart.

Go to Web-Shop

DEHNguard SE DC ... (FM)

DEHNguard ME DC ... FM

Part No. 972147 DG ME DC Y 1000 FM

You are not authorized to download 972147.stp

You are not authorized to download 972147.igs

You are not authorized to download 972147.jt

You are not authorized to download 972147.dwg

You are not authorized to download 972147m_E.dxf

Direct Current-Disconnection

Product 972147 was added to Notepad.

Product 972147 was added to the cart.

DEHNguard SE DC ...

Part No. 972110 DG SE DC 60

You are not authorized to download 972120.stp

You are not authorized to download 972120.igs

You are not authorized to download 972120.jt

You are not authorized to download 972120.dwg

You are not authorized to download 972110m_E.dxf

You are not authorized to download DEHN.972110.wspak

You are not authorized to download DEHN.972110.edz

Direct Current-Disconnection

Product 972110 was added to Notepad.

Product 972110 was added to the cart.

Part No. 972120 DG SE DC 242

You are not authorized to download 972120.stp

You are not authorized to download 972120.igs

You are not authorized to download 972120.jt

You are not authorized to download 972120.dwg

You are not authorized to download 972110m_E.dxf

You are not authorized to download DEHN.972120.wspak

You are not authorized to download DEHN.972120.edz

Direct Current-Disconnection

Product 972120 was added to Notepad.

Product 972120 was added to the cart.

Part No. 972130 DG SE DC 550

You are not authorized to download 972120.stp

You are not authorized to download 972120.igs

You are not authorized to download 972120.jt

You are not authorized to download 972120.dwg

You are not authorized to download 972110m_E.dxf

You are not authorized to download DEHN.972130.wspak

You are not authorized to download DEHN.972130.edz

Direct Current-Disconnection

Product 972130 was added to Notepad.

Product 972130 was added to the cart.

Part No. 972140 DG SE DC 900

You are not authorized to download 972120.stp

You are not authorized to download 972120.igs

You are not authorized to download 972120.jt

You are not authorized to download 972120.dwg

You are not authorized to download 972110m_E.dxf

You are not authorized to download DEHN.972140.wspak

You are not authorized to download DEHN.972140.edz

Direct Current-Disconnection

Product 972140 was added to Notepad.

Product 972140 was added to the cart.

DEHNguard SE DC ... FM

Part No. 972115 DG SE DC 60 FM

You are not authorized to download 972125.stp

You are not authorized to download 972125.igs

You are not authorized to download 972125.jt

You are not authorized to download 972125.dwg

You are not authorized to download 972115m_E.dxf

You are not authorized to download DEHN.972115.wspak

You are not authorized to download DEHN.972115.edz

Direct Current-Disconnection

Product 972115 was added to Notepad.

Product 972115 was added to the cart.

Part No. 972125 DG SE DC 242 FM

You are not authorized to download 972125.stp

You are not authorized to download 972125.igs

You are not authorized to download 972125.jt

You are not authorized to download 972125.dwg

You are not authorized to download 972115m_E.dxf

You are not authorized to download DEHN.972125.wspak

You are not authorized to download DEHN.972125.edz

Direct Current-Disconnection

Product 972125 was added to Notepad.

Product 972125 was added to the cart.

Part No. 972135 DG SE DC 550 FM
