Tilslutningstilbehør STAK

EMC-optimeret seriekobling efter IEC-60364-5-53

Details

Tilslutningsklemme for udførelse af optimal EMC-gennemgangstilslutning for lynstrøms- og overspændingsafledere efter IEC 60364-5-53.

lorem ipsum — Tilslutningsklemme for udførelse af optimal EMC-gennemgangstilslutning for lynstrøms- og overspændingsafledere efter IEC 60364-5-53.

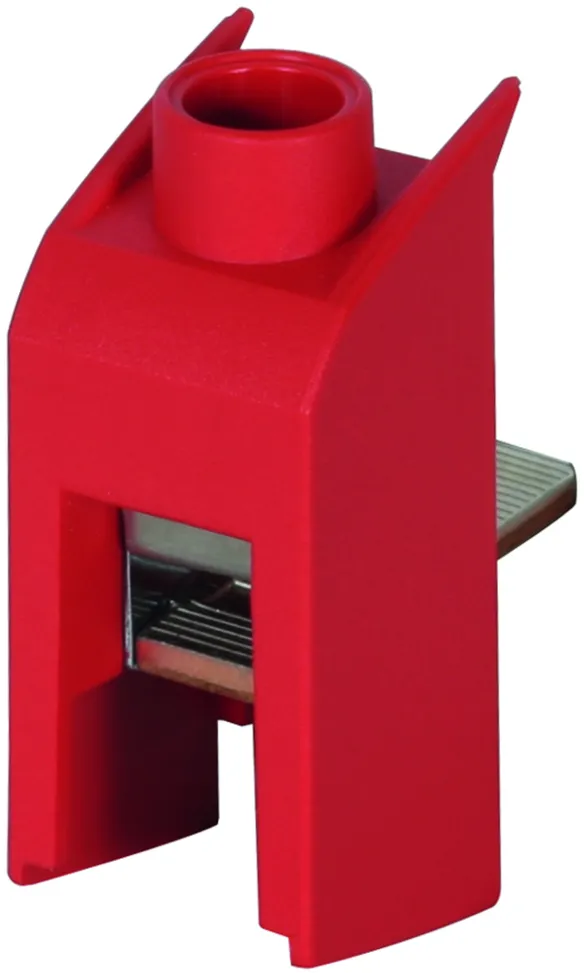

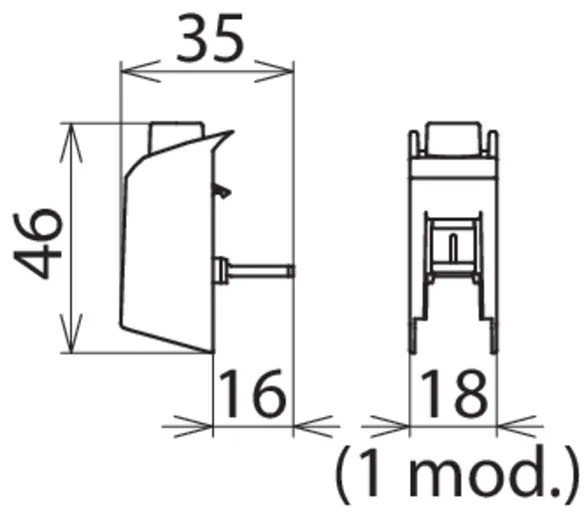

Stiftklemme STAK 25

Stiftklemme for udførelse af optimal EMC-gennemgangstilslutning for lynstrøms- og overspændingsafledere efter IEC 60364-5-53.

1 Product

Part No. 952589 STAK 25

GTIN 4013364132306, Customs tariff No. (EU): 85369010, Gross weight: 17.40 g, PU: 4.00 Pakkestørrelse

Images

Additional information

CAD files

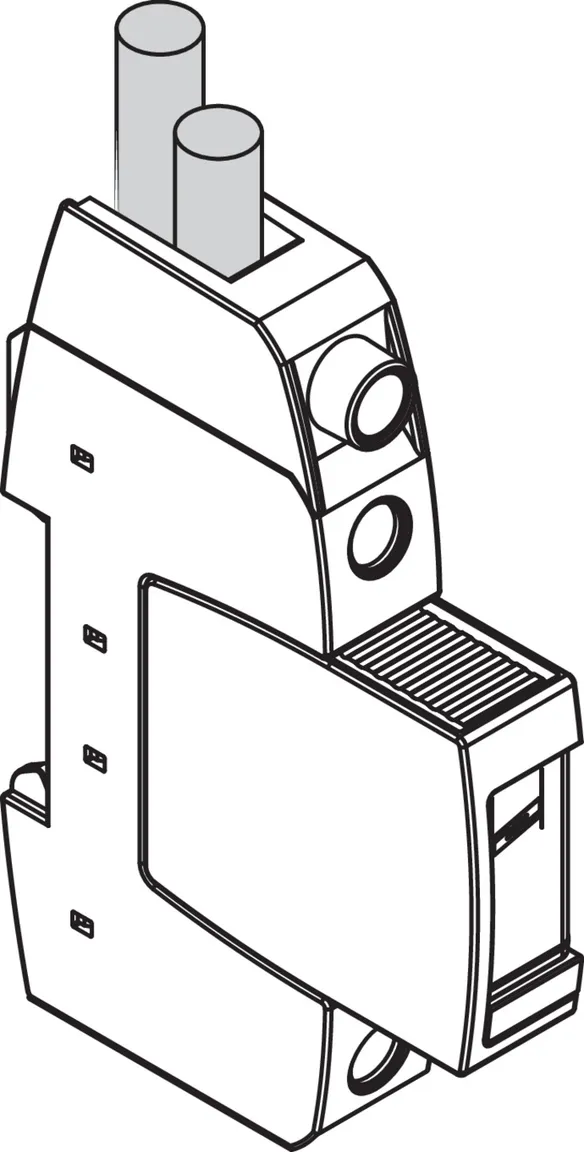

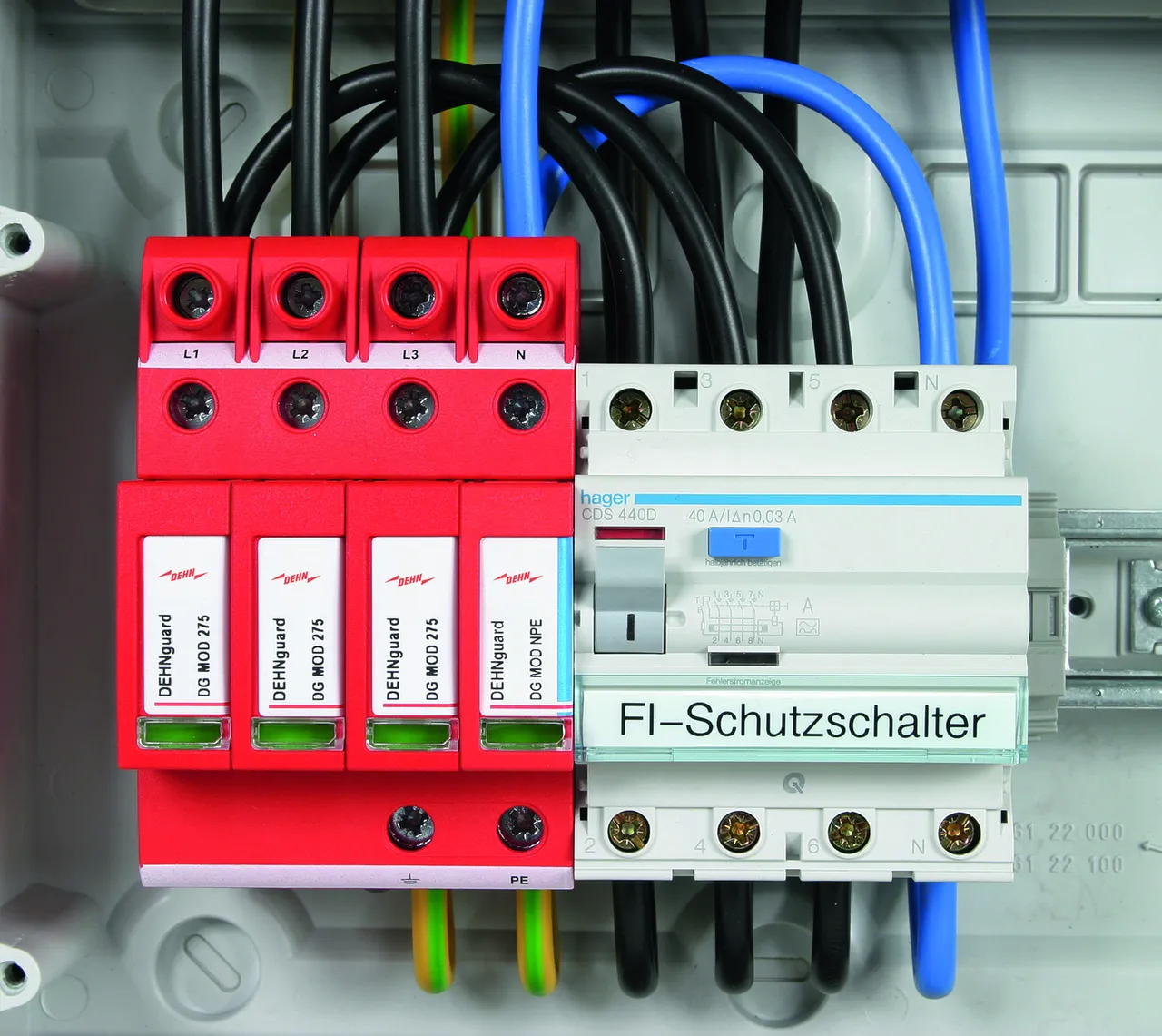

Stifttilslutningsklemme STAK 25
Stifttilslutningsklemme til V-trådning
på overspændingsbeskyttelsesenheder op til 25 mm²

fabrikat: DEHN
Type: STAK 25
artikelnr.: 952589
eller tilsvarende

Certificates

Technical data

Mærkespænding AC/DC (U_N )	600 V
Max. solcellespænding (U_CPV) ved brug af DEHNguard M YPC ...	1200 V
Mærkelaststrøm AC (I_L )	100 A
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Afledestødstrøm (8/20 µs)	50 kA
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	25 mm² flertrådet / 16 mm² fintrådet
Tilslutningsmetode	Foran

Mærkespænding AC/DC (U_N )	600 V
Max. solcellespænding (U_CPV) ved brug af DEHNguard M YPC ...	1200 V
Mærkelaststrøm AC (I_L )	100 A
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Afledestødstrøm (8/20 µs)	50 kA
Isolationsspænding (U_i )	630 V
Stødspændingsbæreevne (U_imp )	6 kV
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	25 mm² flertrådet / 16 mm² fintrådet
Tilslutningsmetode	Foran
Passer til	DEHNshield, DEHNguard M, DEHNguard S og gennemgangsklemme DK 25

Product 952589 was added to Notepad.

Go to Notepad

Product 952589 was added to the cart.

Go to Web-Shop

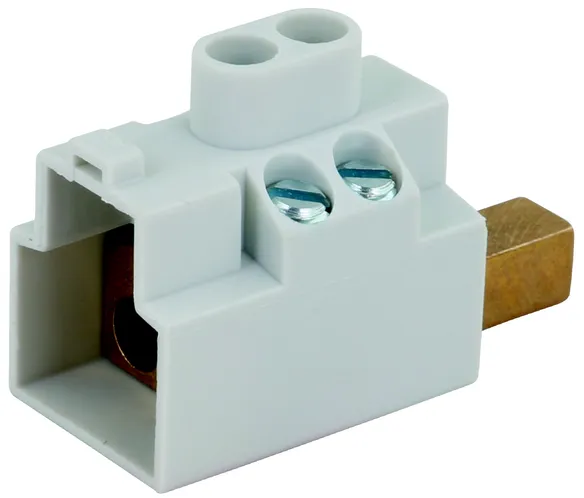

Stiftklemme STAK 3x16

Tilslutningsklemme for udførelse af optimal EMC-gennemgangstilslutning for lynstrøms- og overspændingsafledere efter IEC 60364-5-53.

1 Product

Part No. 900588 STAK 3X16

GTIN 4013364323933, Customs tariff No. (EU): 85369010, Gross weight: 40.00 g, PU: 4.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

fabrikat: DEHN
Type: STAK 3X16
artikelnr.: 900588
eller tilsvarende

Certificates

Technical data

Mærkespænding AC/DC (U_N )	690 V/1500 V
Mærkelaststrøm AC (I_L )	160 A
Laststrøm ved V-lederføring	80 A
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	25 mm² flertrådet / 16 mm² fintrådet
Tilslutningsmetode	Foran

Mærkespænding AC/DC (U_N )	690 V/1500 V
Mærkelaststrøm AC (I_L )	160 A
Laststrøm ved V-lederføring	80 A
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Isolationsspænding (U_i )	1000 V
Stødspændingsbæreevne (U_imp )	8 kV
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	25 mm² flertrådet / 16 mm² fintrådet
Tilslutningsmetode	Foran

Product 900588 was added to Notepad.

Go to Notepad

Product 900588 was added to the cart.

Go to Web-Shop

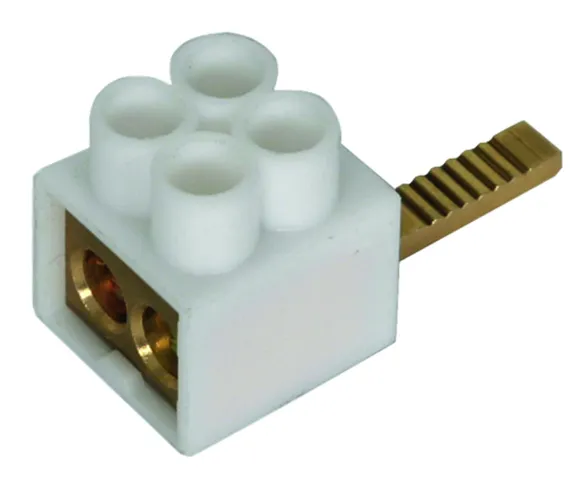

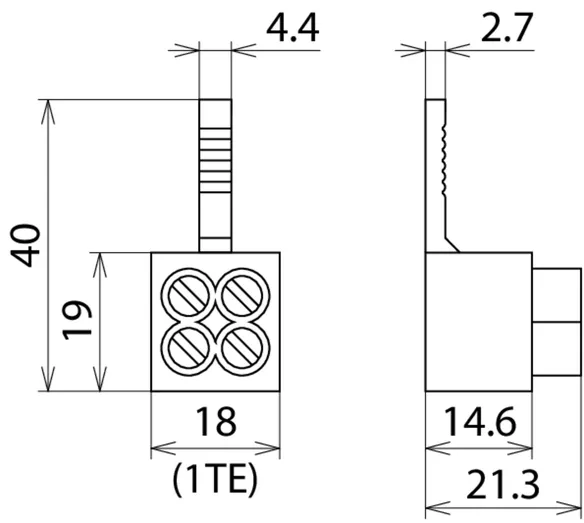

Stiftklemme STAK 2X16

Tilslutningsklemme for udførelse af optimal EMC-gennemgangstilslutning for lynstrøms- og overspændingsafledere efter IEC 60364-5-53.

1 Product

Part No. 900589 STAK 2X16

GTIN 4013364109339, Customs tariff No. (EU): 85369010, Gross weight: 20.00 g, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Stiftklemme STAK 2X16
Dobbeltklemme-udgave til
EMC-optimal gennemgangsfortrådning
Tilslutningstværsnit: 2 x 16 mm2

fabrikat: DEHN
Type: STAK 2X16
artikelnr.: 900589
eller tilsvarende

Technical data

Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Tilslutningstværsnit (min.)	2x 1,5 mm²
Tilslutningstværsnit (max.)	2x max. 16 mm²
Tilslutningsmetode	Foran (dobbeltklemme)
