Jordingsklemmer til koblingsanlæg og luftledninger
![](/thumbor/unsafe/fit-in/480x/filters:fill(ffffff,false):quality(98)/dehn-international.com/store/f/45692487/HDVORSCHAU/790160a0001.jpg)
![](/thumbor/unsafe/fit-in/1280x720/filters:fill(ffffff,false):quality(98)/dehn-international.com/store/f/45692487/HDVORSCHAU/790160a0001.jpg)
- For jordsidet tilslutning på kuglehoved, bajonetfatning, rund og flad leder og fladprofil
- Til større klemmeområde op til 40 mm
- I fordrejningssikker udgave PK1 eller PK2
- Jordings- og kortslutningskæder kan sammensættes online via EuK-konfiguration
Details
![](/thumbor/unsafe/fit-in/300x300/filters:fill(ffffff,false):quality(98)/dehn-international.com/store/f/45692489/HDVORSCHAU/792190a1.jpg)
![lorem ipsum](/thumbor/unsafe/fit-in/1280x/filters:fill(ffffff,false):quality(98)/dehn-international.com/store/f/45692489/HDVORSCHAU/792190a1.jpg)
![](/thumbor/unsafe/fit-in/300x300/filters:fill(ffffff,false):quality(98)/dehn-international.com/store/f/45692488/HDVORSCHAU/Klemmbereich_Seilquerschnitt_1_E.jpg)
![lorem ipsum](/thumbor/unsafe/fit-in/1280x/filters:fill(ffffff,false):quality(98)/dehn-international.com/store/f/45692488/HDVORSCHAU/Klemmbereich_Seilquerschnitt_1_E.jpg)

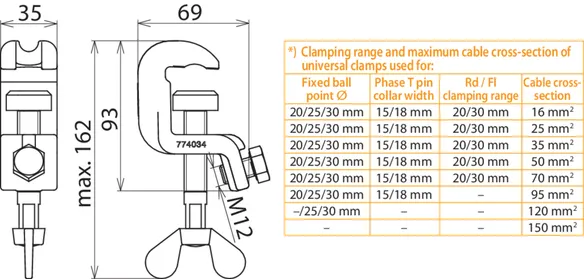

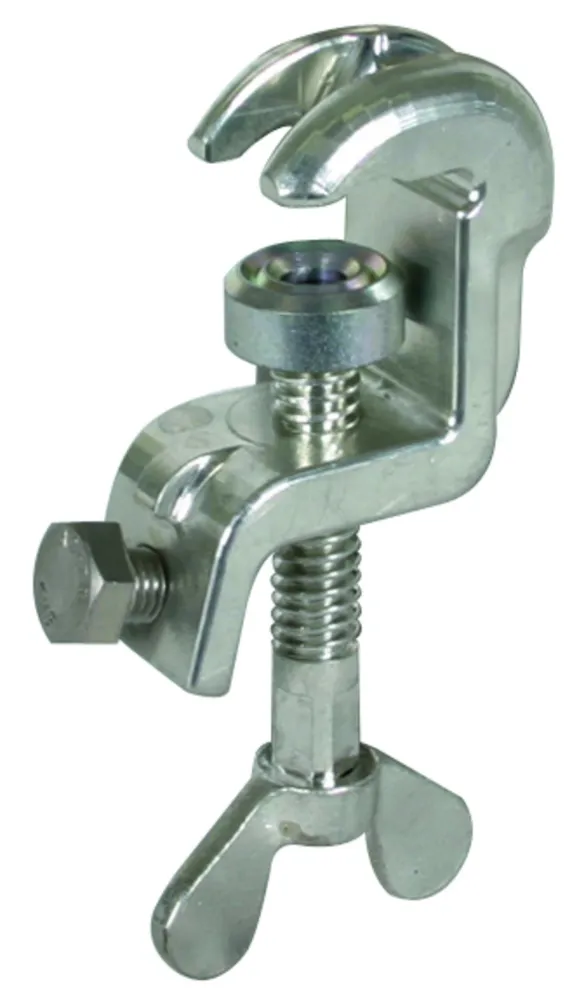

Part No. 774034 UEK 25 FS
GTIN 4013364114586, Customs tariff No. (EU): 85359000, Gross weight: 661.60 g, PU: 1.00 Pakkestørrelse
Technical data
Til kuglehoved Ø | 20 / 25 mm |
Til bajonetfatning med kravevidde | 15 mm |
Ø / Fl klemmeområde | 20 mm |
Fordrejningsbeskyttelse | PK1 |
Til ledertværsnit Cu | 16 ... 120*) mm2 |
Max. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
Max. kortslutningsstrøm Ik 1 s | 23,7 kA |

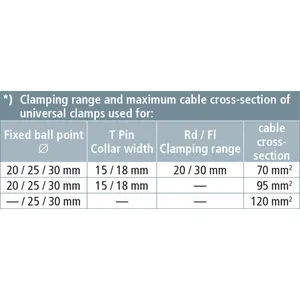

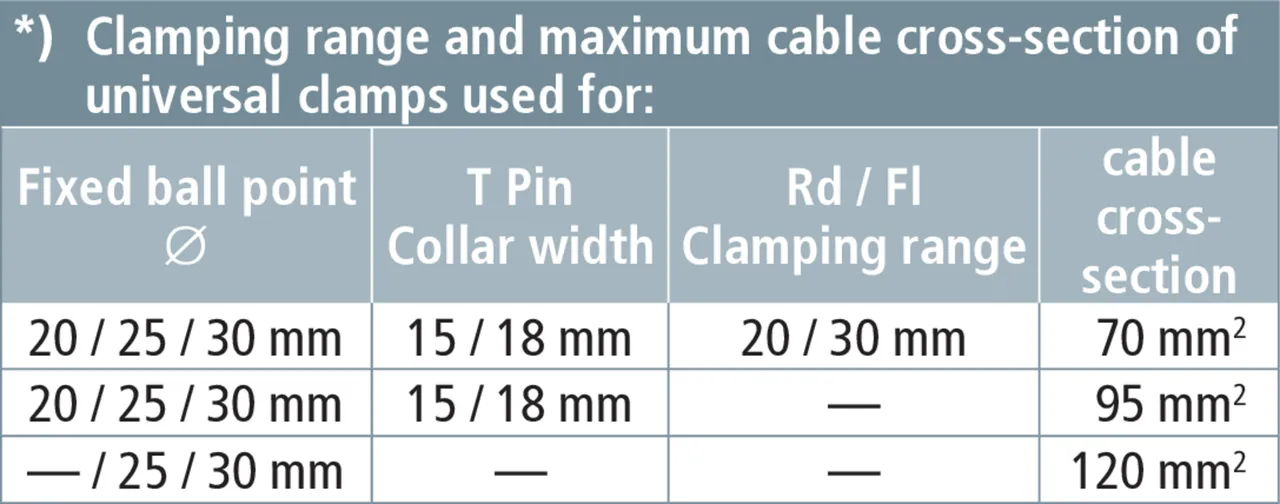

*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer |

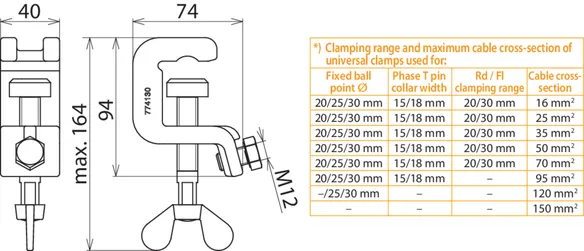

Part No. 774130 UEK 30 FS
GTIN 4013364057739, Customs tariff No. (EU): 85359000, Gross weight: 780.00 g, PU: 1.00 Pakkestørrelse
Technical data
Til kuglehoved Ø | 25 / 30 mm |
Til bajonetfatning med kravevidde | 18 mm |
Ø / Fl klemmeområde | 30 mm |
Fordrejningsbeskyttelse | PK1 |
Til ledertværsnit Cu | 16 ... 120*) mm2 |
Max. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
Max. kortslutningsstrøm Ik 1 s | 23,7 kA |
*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer |

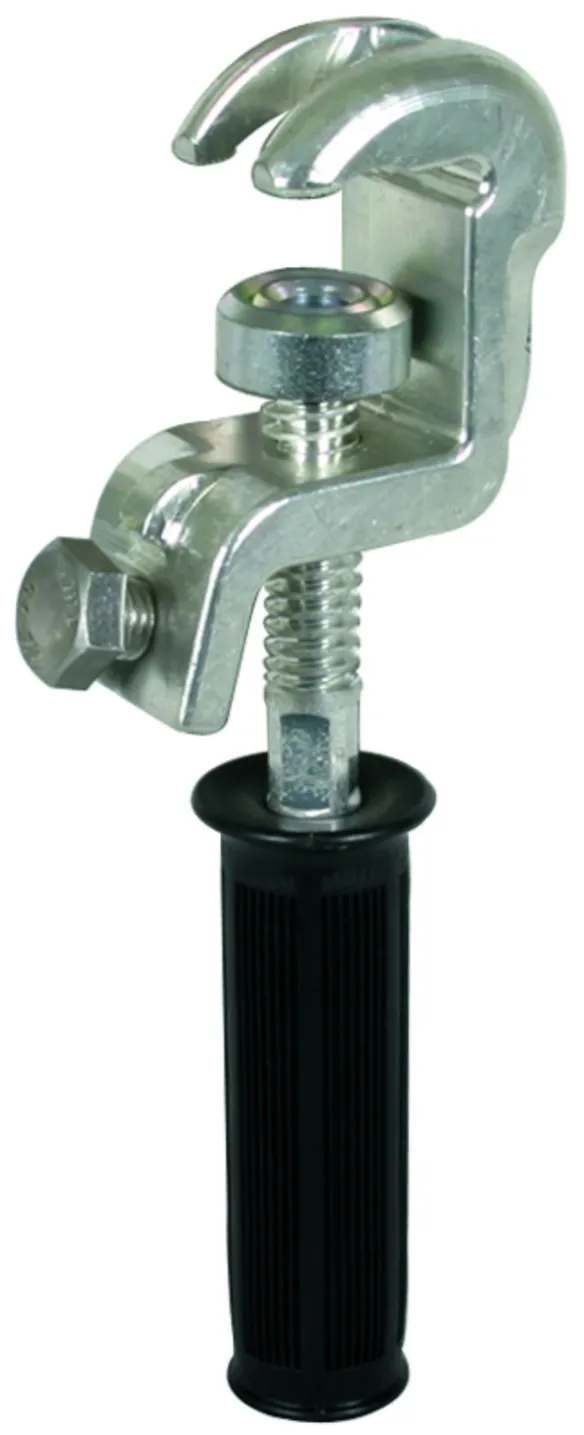

Part No. 774234 UEK 25 HG
GTIN 4013364114593, Customs tariff No. (EU): 85359000, Gross weight: 771.60 g, PU: 1.00 Pakkestørrelse
Technical data
Til kuglehoved Ø | 20 / 25 mm |
Til bajonetfatning med kravevidde | 15 mm |
Ø / Fl klemmeområde | 20 mm |
Fordrejningsbeskyttelse | PK1 |
Til ledertværsnit Cu | 16 ... 120*) mm2 |
Max. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
Max. kortslutningsstrøm Ik 1 s | 23,7 kA |
*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer |

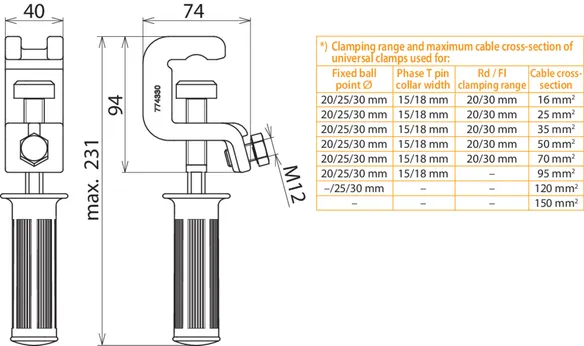

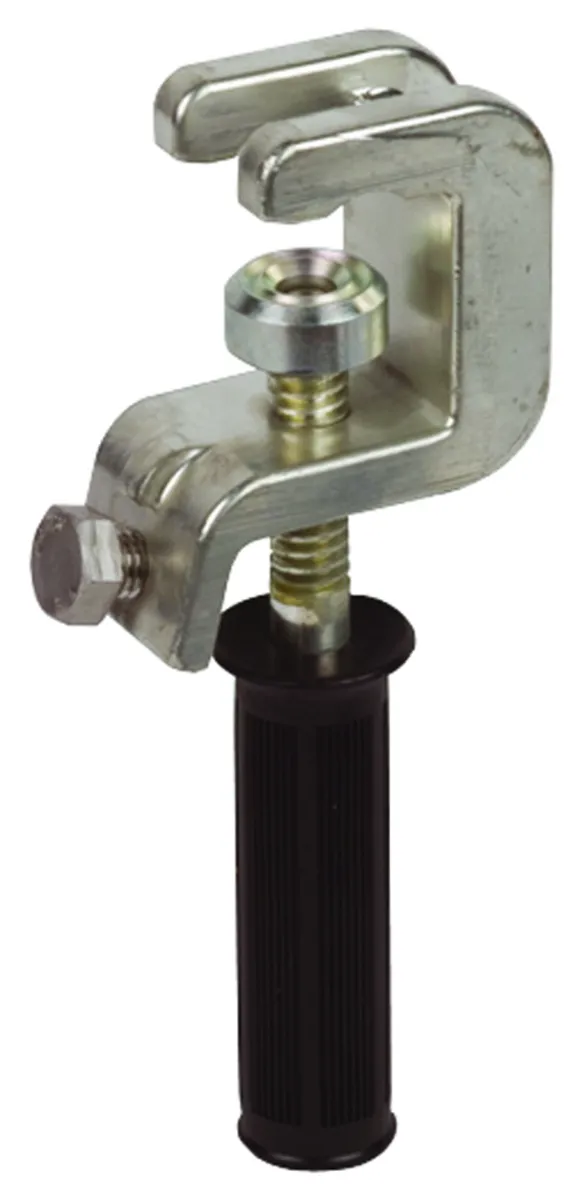

Part No. 774330 UEK 30 HG
GTIN 4013364057715, Customs tariff No. (EU): 85359000, Gross weight: 941.00 g, PU: 1.00 Pakkestørrelse
Technical data
Til kuglehoved Ø | 25 / 30 mm |
Til bajonetfatning med kravevidde | 18 mm |
Ø / Fl klemmeområde | 30 mm |
Fordrejningsbeskyttelse | PK1 |
Til ledertværsnit Cu | 16 ... 120*) mm2 |
Max. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
Max. kortslutningsstrøm Ik 1 s | 23,7 kA |
*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer |

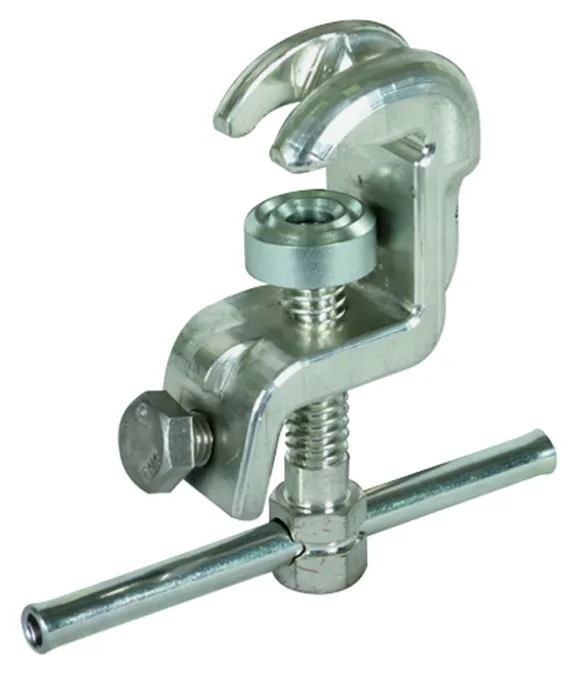

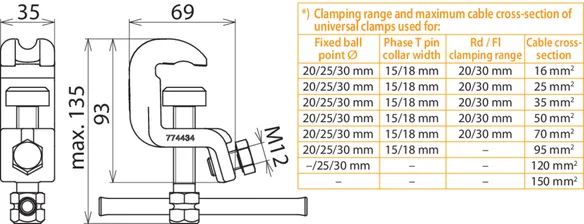

Part No. 774434 UEK 25 SKN
GTIN 4013364114609, Customs tariff No. (EU): 85359000, Gross weight: 712.00 g, PU: 1.00 Pakkestørrelse
Technical data
Til kuglehoved Ø | 20 / 25 mm |
Til bajonetfatning med kravevidde | 15 mm |
Ø / Fl klemmeområde | 20 mm |
Fordrejningsbeskyttelse | PK1 |
Til ledertværsnit Cu | 16 ... 120*) mm2 |
Max. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
Max. kortslutningsstrøm Ik 1 s | 23,7 kA |
*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer |

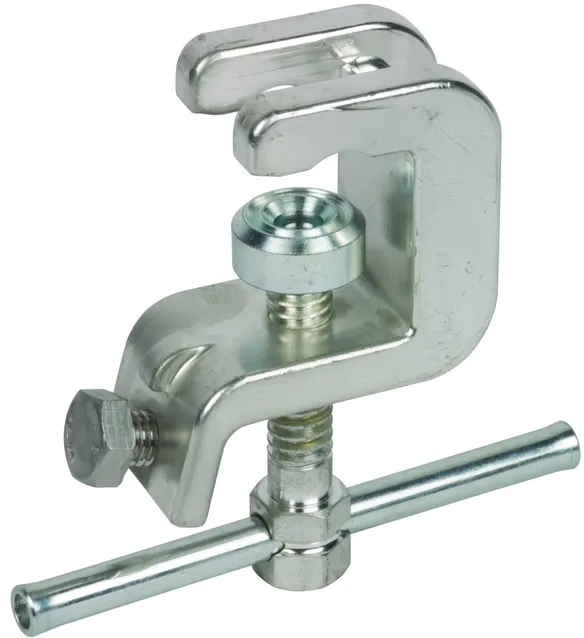

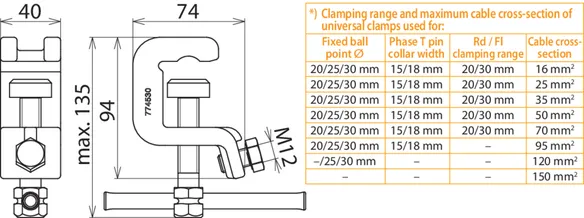

Part No. 774530 UEK 30 SKN
GTIN 4013364057746, Customs tariff No. (EU): 85359000, Gross weight: 700.00 g, PU: 1.00 Pakkestørrelse
Technical data
Til kuglehoved Ø | 30 mm |
Til bajonetfatning med kravevidde | 18 mm |
Ø / Fl klemmeområde | 30 mm |
Fordrejningsbeskyttelse | PK1 |
Til ledertværsnit Cu | 16 ... 120*) mm2 |
Max. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
Max. kortslutningsstrøm Ik 1 s | 23,7 kA |
*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer |

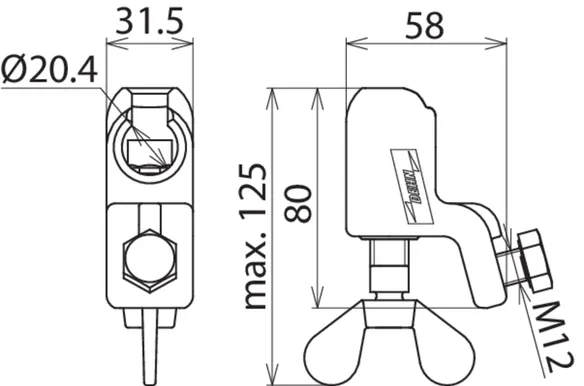

Part No. 772312 KKH 20 FS
GTIN 4013364054431, Customs tariff No. (EU): 85359000, Gross weight: 480.00 g, PU: 1.00 Pakkestørrelse
Technical data
Til kuglehoved Ø | 20 mm |
Fordrejningsbeskyttelse | PK1 |
Til ledertværsnit Cu | 16 ... 120 mm2 |
Max. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
Max. kortslutningsstrøm Ik 1 s | 23,7 kA |

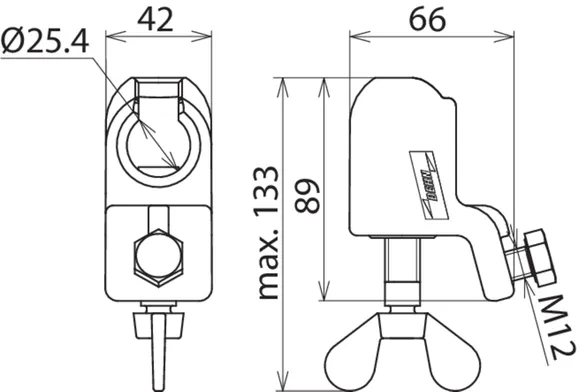

Part No. 772322 KKH 25 FS
GTIN 4013364054455, Customs tariff No. (EU): 85359000, Gross weight: 747.00 g, PU: 1.00 Pakkestørrelse
Technical data
Til kuglehoved Ø | 25 mm |
Fordrejningsbeskyttelse | PK1 |
Til ledertværsnit Cu | 16 ... 150 mm2 |
Max. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
Max. kortslutningsstrøm Ik 1 s | 29,6 kA |

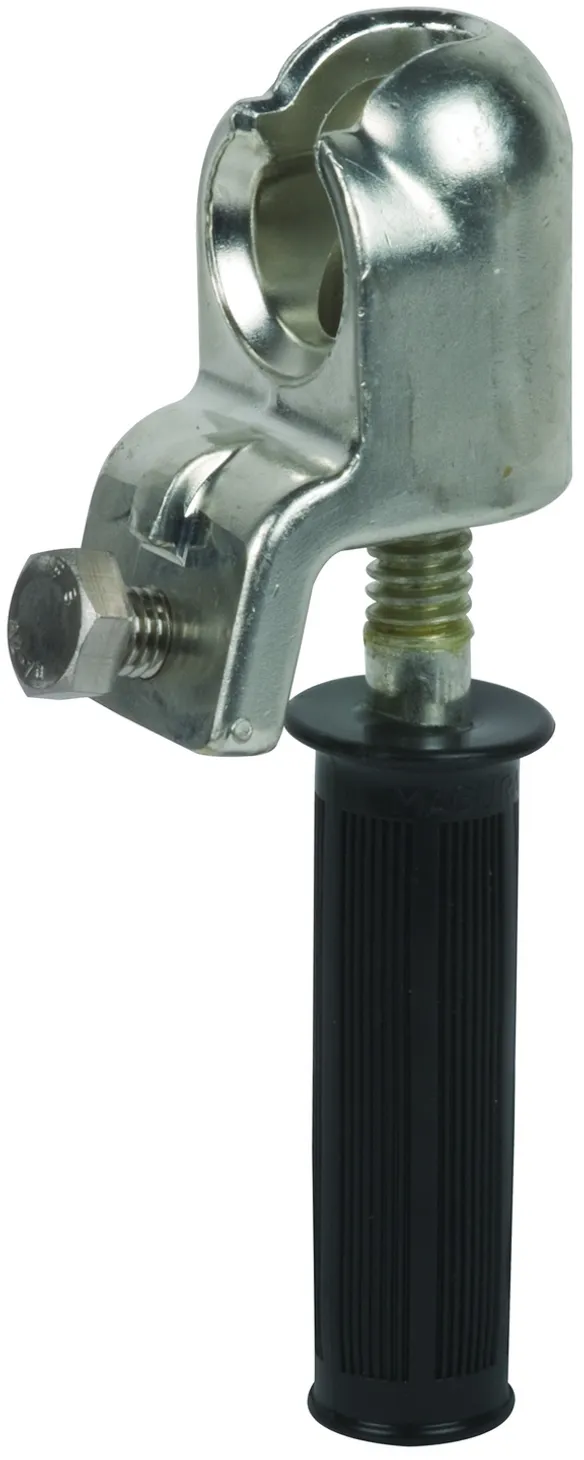

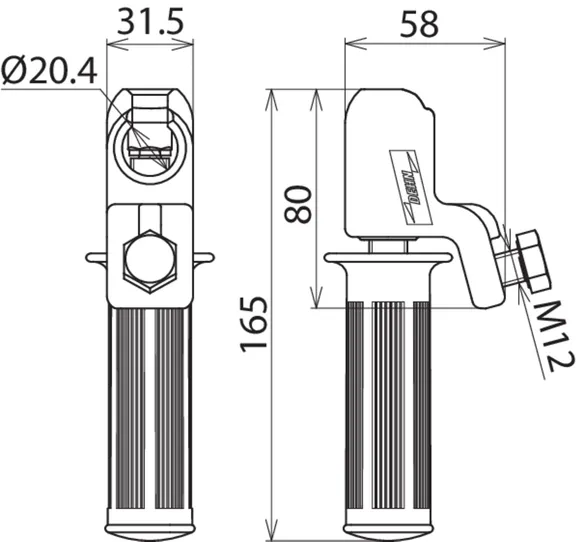

Part No. 772313 KKH 20 HG
GTIN 4013364054448, Customs tariff No. (EU): 85359000, Gross weight: 400.00 g, PU: 1.00 Pakkestørrelse
Technical data
Til kuglehoved Ø | 20 mm |
Fordrejningsbeskyttelse | PK1 |
Til ledertværsnit Cu | 16 ... 120 mm2 |
Max. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
Max. kortslutningsstrøm Ik 1 s | 23,7 kA |

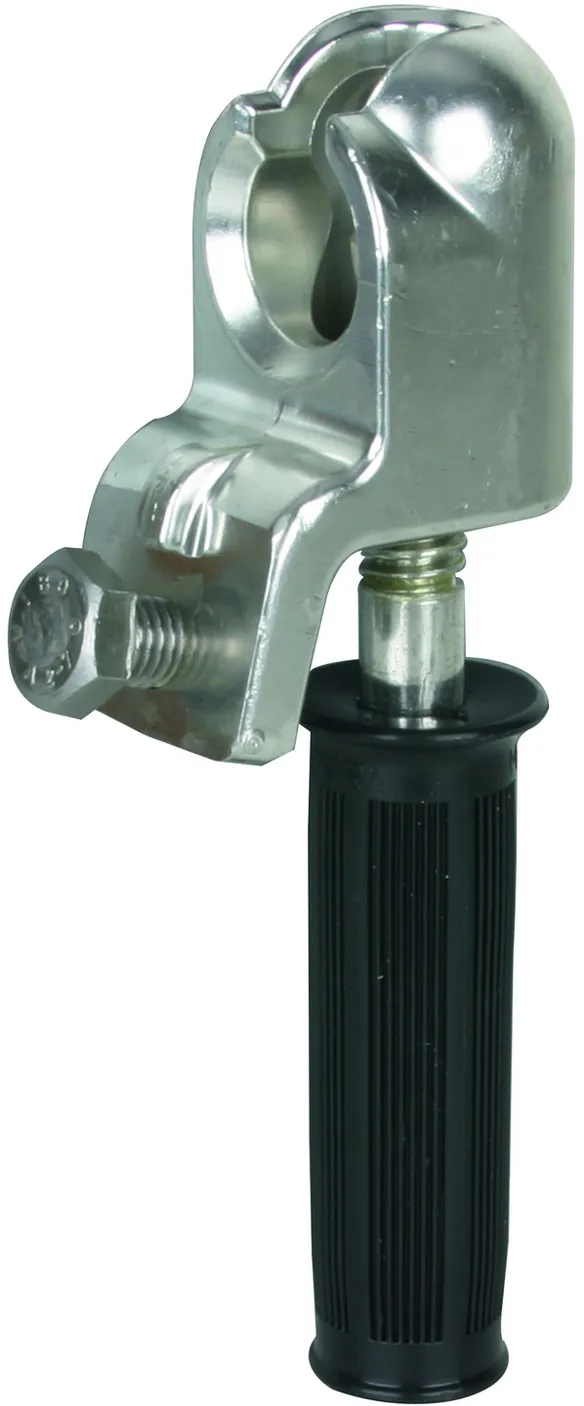

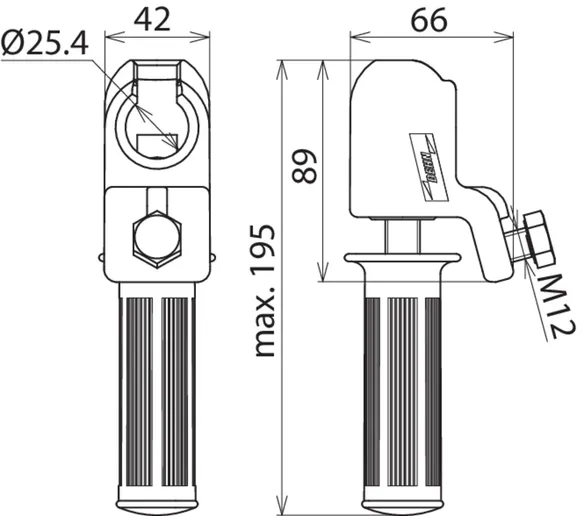

Part No. 772323 KKH 25 HG
GTIN 4013364054462, Customs tariff No. (EU): 85359000, Gross weight: 876.00 g, PU: 1.00 Pakkestørrelse
Technical data
Til kuglehoved Ø | 25 mm |
Fordrejningsbeskyttelse | PK1 |
Til ledertværsnit Cu | 16 ... 150 mm2 |
Max. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
Max. kortslutningsstrøm Ik 1 s | 29,6 kA |

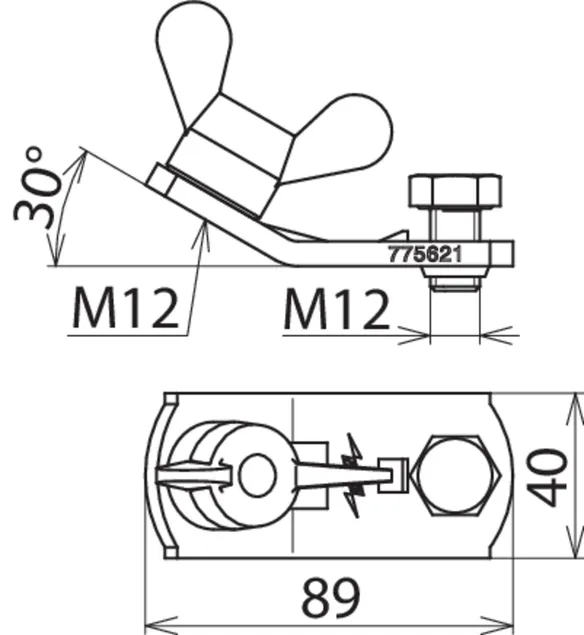

Part No. 775621 EAS EK FM 12
GTIN 4013364102545, Customs tariff No. (EU): 85359000, Gross weight: 311.00 g, PU: 1.00 Pakkestørrelse
Technical data
Dimensioner | M12 |
Fordrejningsbeskyttelse | PK1 |
Til ledertværsnit Cu | 16 ... 150 mm2 |
Max. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
Max. kortslutningsstrøm Ik 1 s | 29,6 kA |

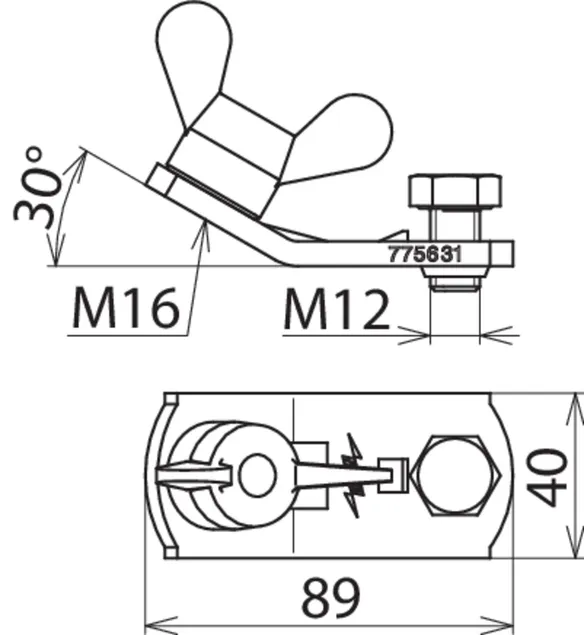

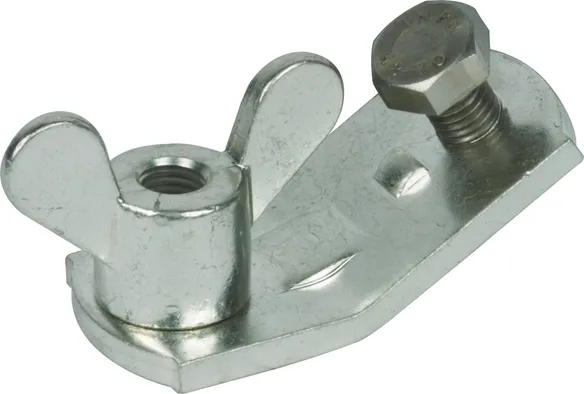

Part No. 775631 EAS EK FM 16
GTIN 4013364102552, Customs tariff No. (EU): 85359000, Gross weight: 290.00 g, PU: 1.00 Pakkestørrelse
Technical data
Dimensioner | M16 |
Fordrejningsbeskyttelse | PK1 |
Til ledertværsnit Cu | 16 ... 150 mm2 |
Max. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
Max. kortslutningsstrøm Ik 1 s | 29,6 kA |

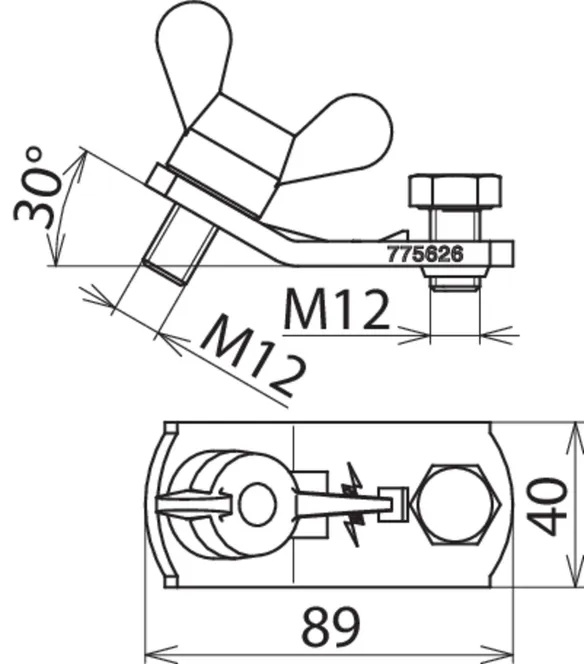

Part No. 775626 EAS EK FS 12
GTIN 4013364102569, Customs tariff No. (EU): 85359000, Gross weight: 343.00 g, PU: 1.00 Pakkestørrelse
Technical data
Dimensioner | M12 x 15 mm |
Fordrejningsbeskyttelse | PK1 |
Til ledertværsnit Cu | 16 ... 150 mm2 |
Max. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
Max. kortslutningsstrøm Ik 1 s | 29,6 kA |

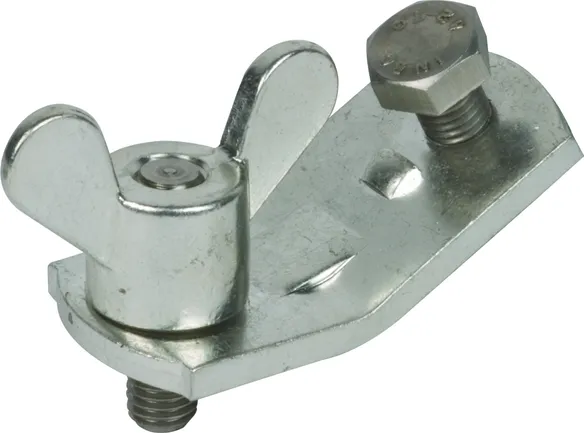

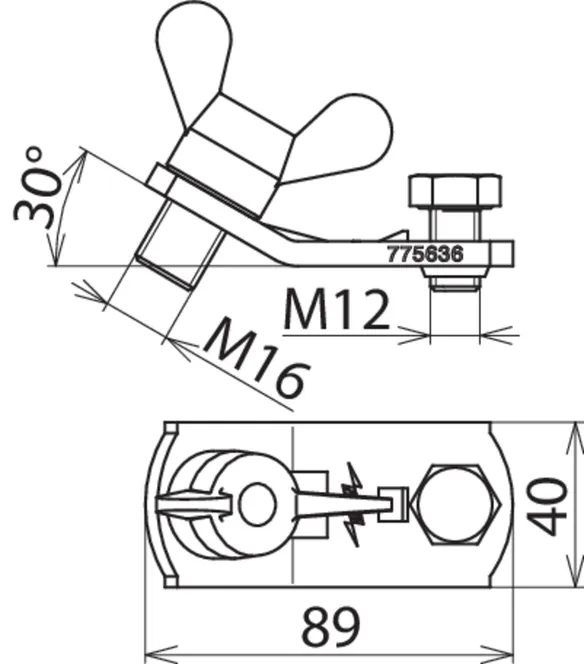

Part No. 775636 EAS EK FS 16
GTIN 4013364102576, Customs tariff No. (EU): 85359000, Gross weight: 350.00 g, PU: 1.00 Pakkestørrelse
Technical data
Dimensioner | M16 x 15 mm |
Fordrejningsbeskyttelse | PK1 |
Til ledertværsnit Cu | 16 ... 150 mm2 |
Max. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
Max. kortslutningsstrøm Ik 1 s | 29,6 kA |

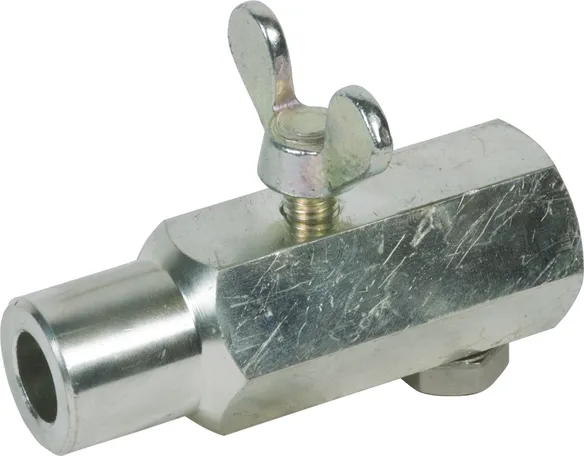

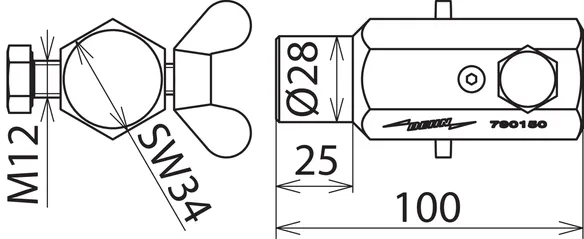

Part No. 790150 EAB RN 16 FS
GTIN 4013364005365, Customs tariff No. (EU): 85359000, Gross weight: 450.00 g, PU: 1.00 Pakkestørrelse
Technical data
Dimensioner | Ø16 mm |
Fordrejningsbeskyttelse | PK1 |
Til ledertværsnit Cu | 16 ... 150*) mm2 |
Max. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
Max. kortslutningsstrøm Ik 1 s | 29,6 kA |
*) For kabellængder > 4000 mm: max. op til 95 mm2 (26,5 kA / 0,5 s). |

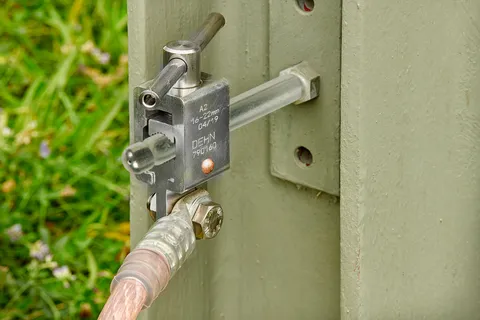

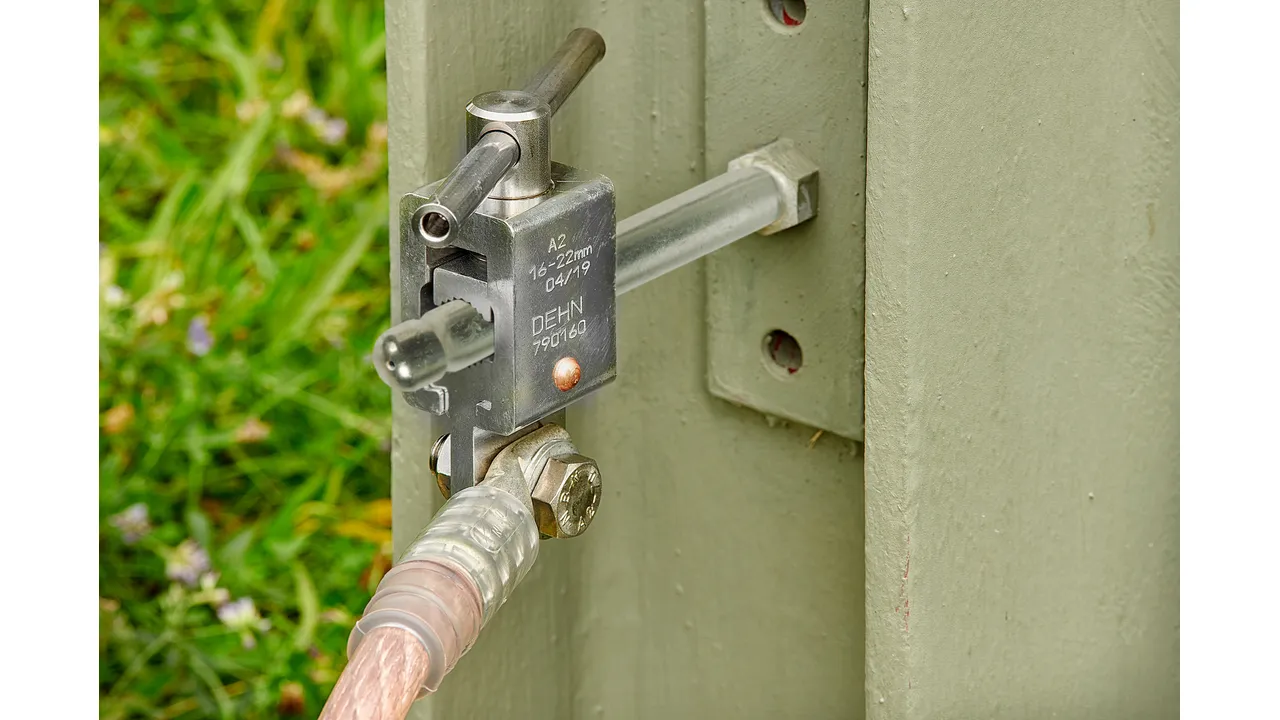

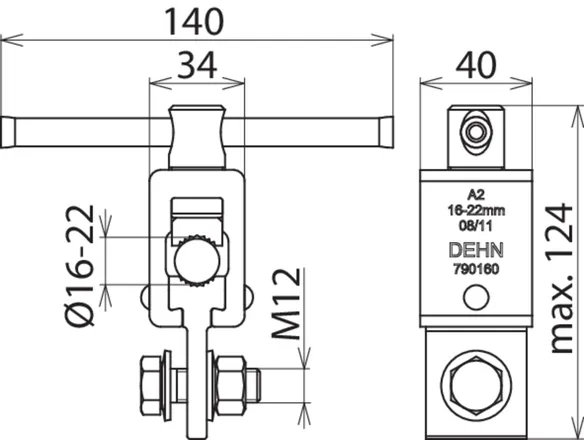

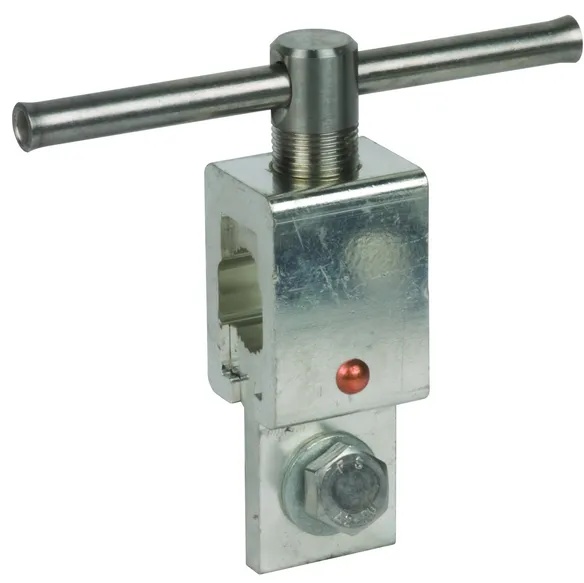

Part No. 790160 EAB RN 16 SKN
GTIN 4013364018693, Customs tariff No. (EU): 85359000, Gross weight: 737.40 g, PU: 1.00 Pakkestørrelse
Technical data
Dimensioner | Ø16 mm |
Fordrejningsbeskyttelse | PK2 |
Til ledertværsnit Cu | 16 ... 150**) mm2 |
Max. kortslutningsstrøm Ik 0,5 s | 29,6 kA |
Max. kortslutningsstrøm Ik 1 s | 29,6 kA |
**) Max. kortslutningsstrøm på 29,6 kA, selv ved afkoblingstid Ik på 1s. |

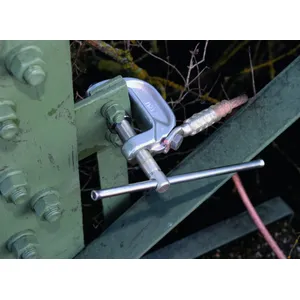

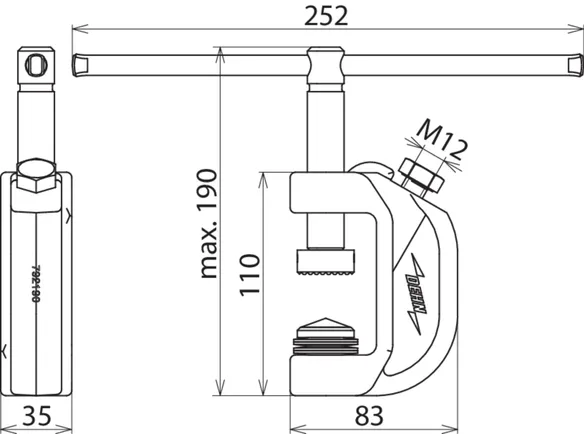

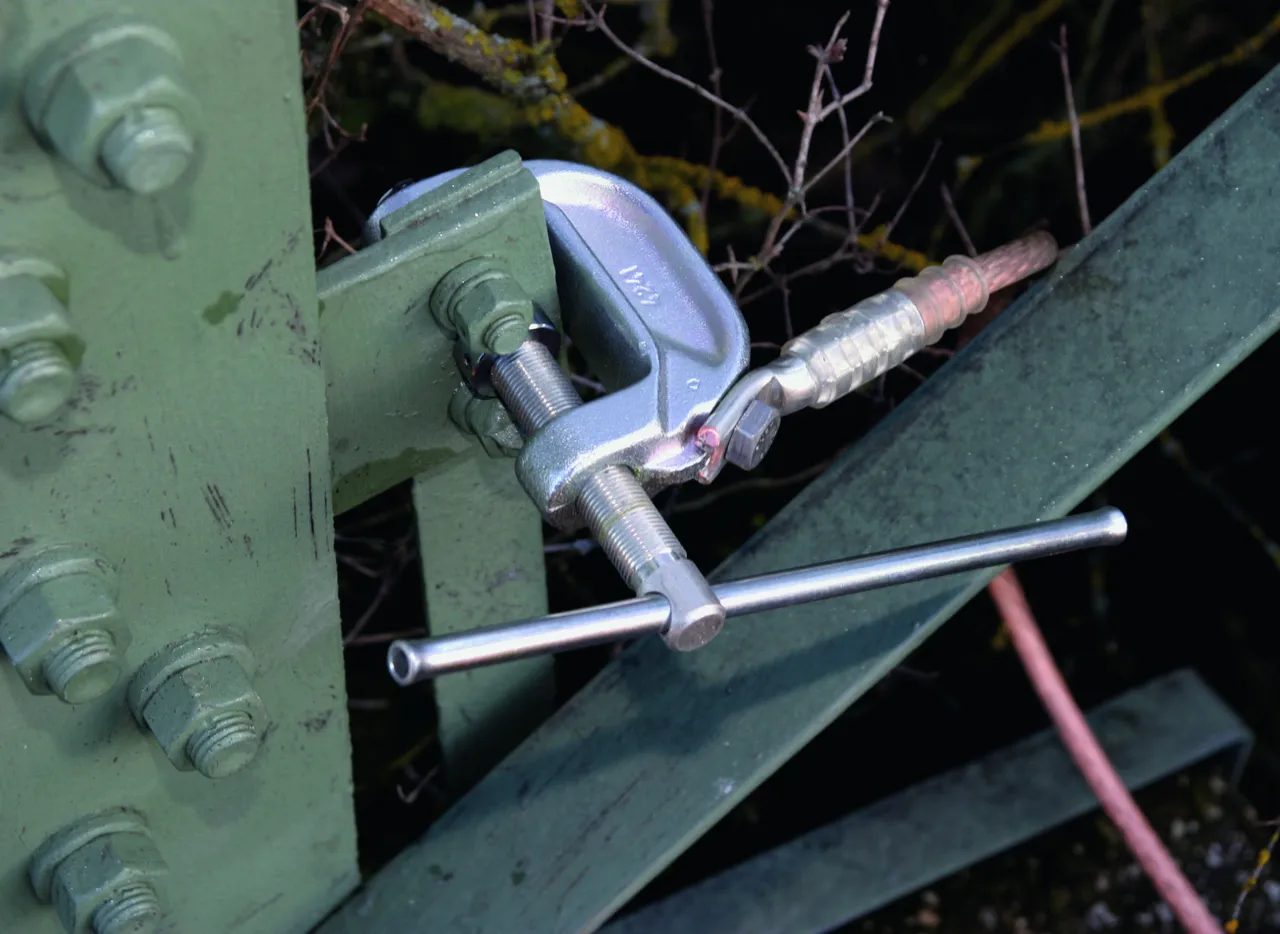

Part No. 792190 EFK FL40 SKN
GTIN 4013364068315, Customs tariff No. (EU): 85359000, Gross weight: 1.32 kg, PU: 1.00 Pakkestørrelse
Technical data
Klemmeområde | Op til 40 mm |
Fordrejningsbeskyttelse | PK1 |
Til ledertværsnit Cu | 16 ... 95 mm2 |
Max. kortslutningsstrøm Ik 0,5 s | 26,5 kA |
Max. kortslutningsstrøm Ik 1 s | 18,7 kA |

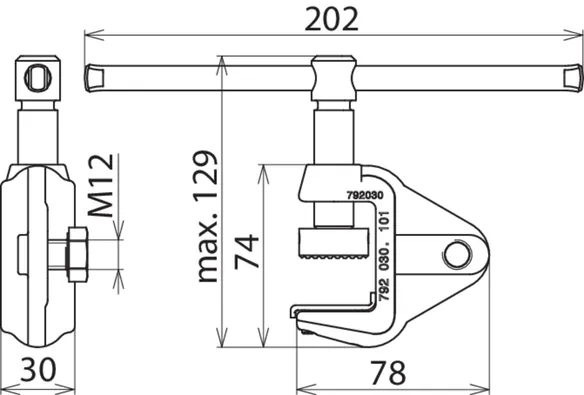

Part No. 792030 EFK FL30 SKN
GTIN 4013364005853, Customs tariff No. (EU): 85359000, Gross weight: 610.00 g, PU: 1.00 Pakkestørrelse
Technical data
Klemmeområde | Op til 30 mm |
Fordrejningsbeskyttelse | PK1 |
Til ledertværsnit Cu | 16 ... 50 mm2 |
Max. kortslutningsstrøm Ik 0,5 s | 14,0 kA |
Max. kortslutningsstrøm Ik 1 s | 9,9 kA |
