Afladeudstyr

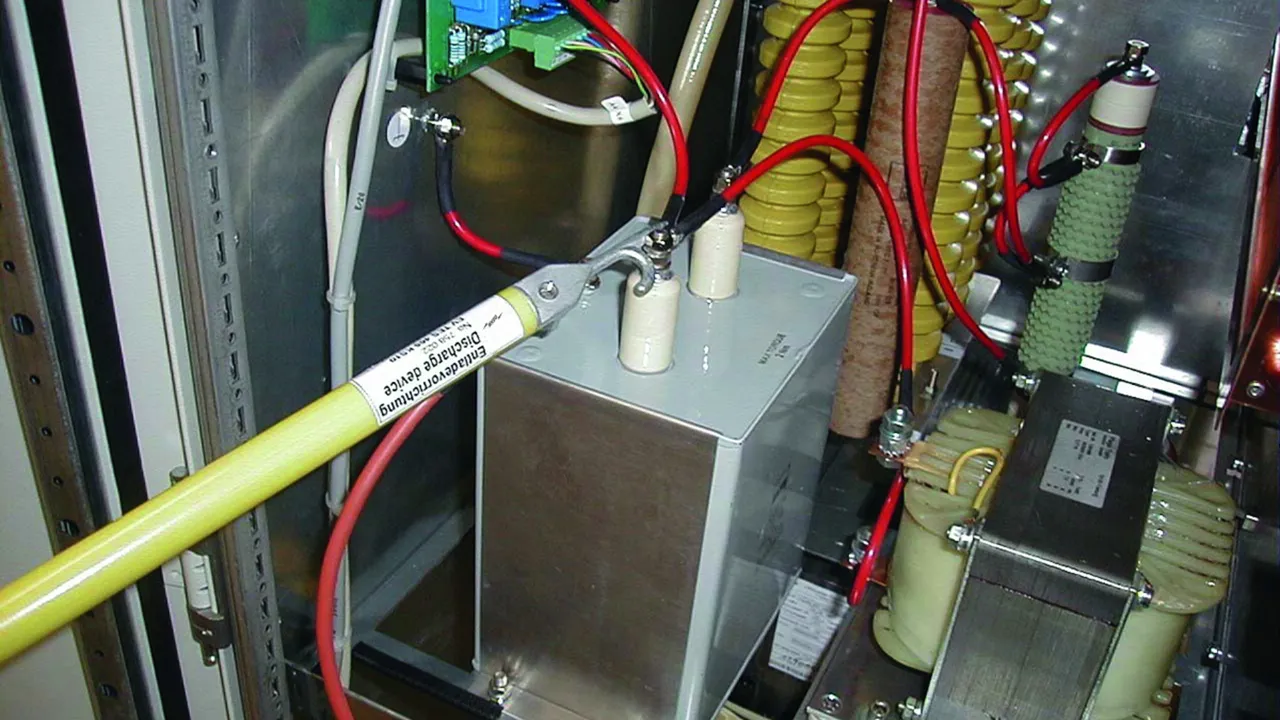

Til afledning af statiske ladninger
Forskellige tastespidser
Krogelektrode specielt til elektrofilteranlæg, til at gribe rund leder Ø12 ... 26,5 mm
Lederindføring i vandtæt kunststofkapsling med yderligere kinkbeskyttelse

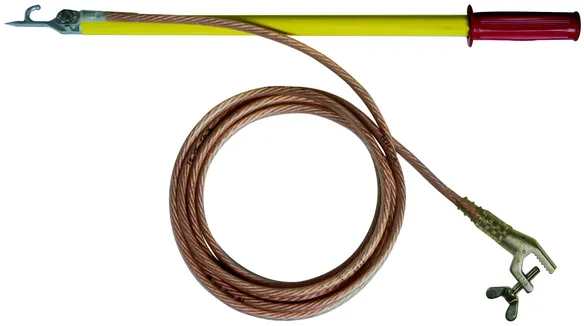

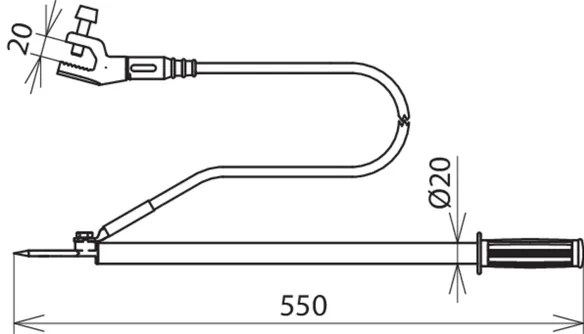

Afladestang med håndtag og jordingsklemme med vingeskrue

1 Product

Part No. 758020 EV TES 465 EK

GTIN 4013364098992, Customs tariff No. (EU): 85369095, Gross weight: 1.44 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Technical data

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Klemmeområde	Op til 20 mm
Materiale (taste- og krogspids)	Zamak

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Klemmeområde	Op til 20 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (taste- og krogspids)	Zamak
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Product 758020 was added to Notepad.

Go to Notepad

Product 758020 was added to the cart.

Go to Web-Shop

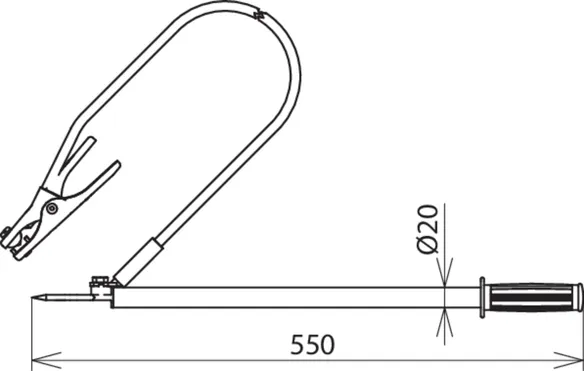

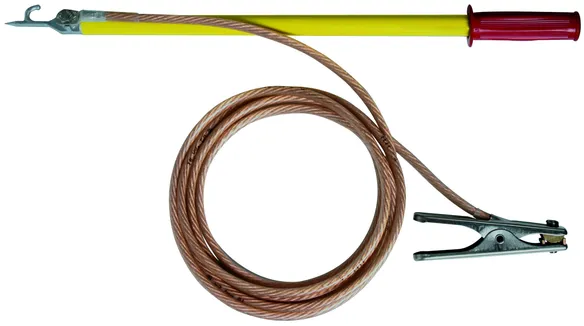

Afladestang med håndtag og jordingstang med fjeder

1 Product

Part No. 758021 EV TES 465 EZ

GTIN 4013364099005, Customs tariff No. (EU): 85369095, Gross weight: 1.20 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Technical data

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Klemmeområde (rund / flad)	op til Ø16/op til 13 mm
Materiale (taste- og krogspids)	Zamak

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Klemmeområde (rund / flad)	op til Ø16/op til 13 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (taste- og krogspids)	Zamak
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Product 758021 was added to Notepad.

Go to Notepad

Product 758021 was added to the cart.

Go to Web-Shop

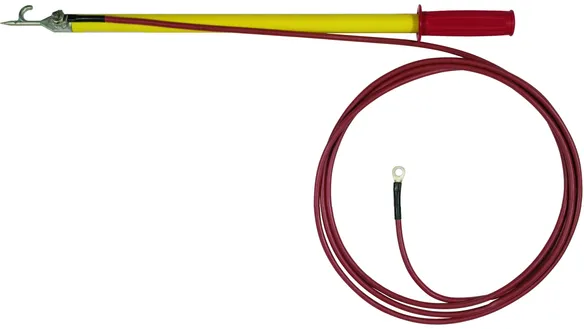

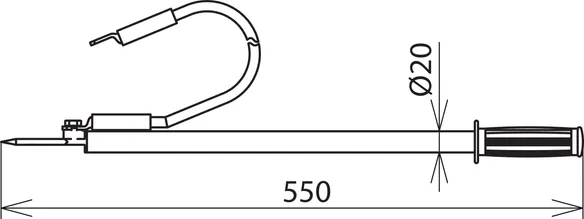

Afladestang med håndtag og kabelsko på jordsiden

Borehul Ø8,4mm og silikoneleder.

1 Product

Part No. 758022 EV TES 465 KS10

GTIN 4013364099012, Customs tariff No. (EU): 85369095, Gross weight: 750.00 g, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Technical data

Lederlængde	3500 mm
Ledertværsnit	10 mm²
Lederhylster	Rød silikoneleder
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Materiale (taste- og krogspids)	Zamak

Lederlængde	3500 mm
Ledertværsnit	10 mm²
Lederhylster	Rød silikoneleder
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (taste- og krogspids)	Zamak
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Product 758022 was added to Notepad.

Go to Notepad

Product 758022 was added to the cart.

Go to Web-Shop

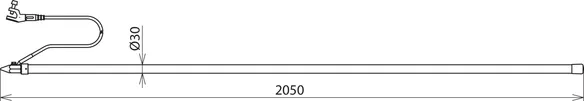

Afladestang med jordingsklemme og vingeskrue

1 Product

Part No. 758001 EV TS 2000 EK

GTIN 4013364004030, Customs tariff No. (EU): 85369095, Gross weight: 3.22 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Technical data

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	2000 mm
Samlet længde (l_G )	2050 mm
Klemmeområde	Op til 20 mm
Materiale (tastespids)	Cu-legering/gal Sn

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	2000 mm
Samlet længde (l_G )	2050 mm
Klemmeområde	Op til 20 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (tastespids)	Cu-legering/gal Sn
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Product 758001 was added to Notepad.

Go to Notepad

Product 758001 was added to the cart.

Go to Web-Shop

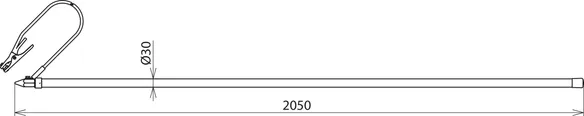

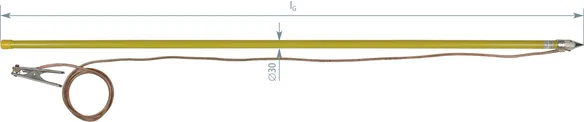

Afladestang med jordingstang med fjeder

1 Product

Part No. 758003 EV TS 2000 EZ

GTIN 4013364004047, Customs tariff No. (EU): 85369095, Gross weight: 2.95 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Technical data

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	2000 mm
Samlet længde (l_G )	2050 mm
Klemmeområde (rund / flad)	op til Ø16 mm /op til 13 mm
Materiale (tastespids)	Cu-legering/gal Sn
*) Test efter egne angivelser

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	2000 mm
Samlet længde (l_G )	2050 mm
Klemmeområde (rund / flad)	op til Ø16 mm /op til 13 mm
Isolerevne af isoleringsrør (efter DIN VDE 0681-1)	75 kV
Max. afledestødstrøm (8/20 µs)*	50 kA
Anvendelse	Må ikke anvendes i nedbør
Materiale (tastespids)	Cu-legering/gal Sn
Materiale (isolerrør)	Glasfiberforstærket polyesterrør
*) Test efter egne angivelser

Product 758003 was added to Notepad.

Go to Notepad

Product 758003 was added to the cart.

Go to Web-Shop

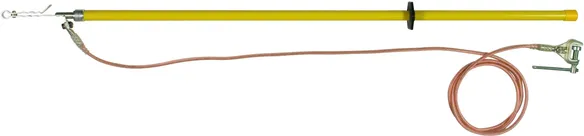

Afladestang med jordingsklemme med skruehåndtag

Til at gribe rund leder Ø12 ... 26,5mm i elektrofilteranlæg.

1 Product

Part No. 758015 EV EH 1725 EK

GTIN 4013364041608, Customs tariff No. (EU): 85369095, Gross weight: 3.62 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Technical data

Lederlængde	3500 mm
Ledertværsnit	25 mm²
Lederhylster	Transparent
Rørlængde	1500 mm
Samlet længde (l_G )	1725 mm
Klemmeområde	Op til 30 mm
Materiale (krogelektrode)	Bronze/gal Sn

Lederlængde	3500 mm
Ledertværsnit	25 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Tilslutningsdel i jordingsanlæg	Jordingsklemme type F 2, klemmeområde op til 30 mm
Rørlængde	1500 mm
Samlet længde (l_G )	1725 mm
Klemmeområde	Op til 30 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (krogelektrode)	Bronze/gal Sn
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Product 758015 was added to Notepad.

Go to Notepad

Product 758015 was added to the cart.

Go to Web-Shop

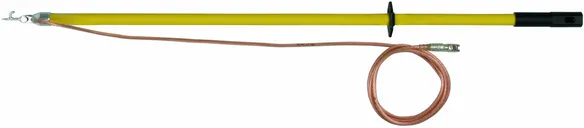

Afladestang med taste- og krogspids og kabelsko på jordsiden

Preskabelsko PK1 (fordrejningssikkert borehul Ø12,5mm).

1 Product

Part No. 758025 EV TES STK 1500 KS

GTIN 4013364127838, Customs tariff No. (EU): 85369095, Gross weight: 2.29 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Technical data

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	1310 mm
Samlet længde (l_G )	1500 mm
Materiale (taste- og krogspids)	Zamak

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	1310 mm
Samlet længde (l_G )	1500 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (taste- og krogspids)	Zamak
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Product 758025 was added to Notepad.

Go to Notepad

Product 758025 was added to the cart.

Go to Web-Shop

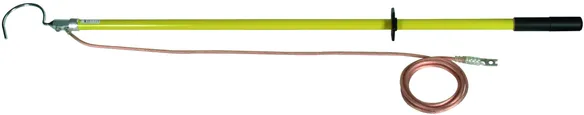

Afladestang med krogelektrode og kabelsko på jordsiden

Preskabelsko PK1 (fordrejningssikkert borehul Ø12,5mm).

1 Product

Part No. 758028 EV EHB 1600 SN7114

GTIN 4013364132450, Customs tariff No. (EU): 85369095, Gross weight: 5.16 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Technical data

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	1310 mm
Samlet længde (l_G )	1600 mm
Materiale (montagebøjle)	Rustfrit

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	1310 mm
Samlet længde (l_G )	1600 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (montagebøjle)	Rustfrit
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Product 758028 was added to Notepad.

Go to Notepad

Product 758028 was added to the cart.

Go to Web-Shop

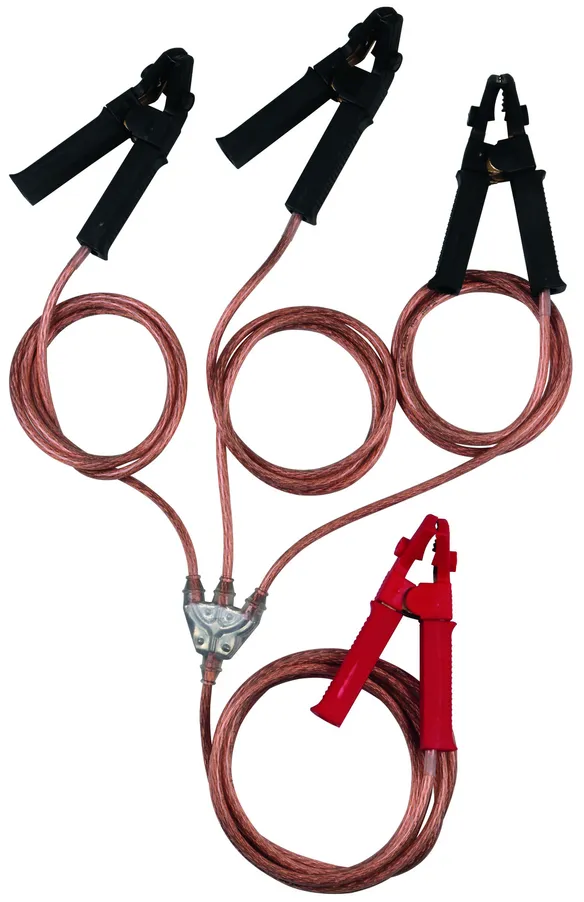

Afladekæde med isolerede jordingsklemmer

1 Product

Part No. 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, Customs tariff No. (EU): 85369095, Gross weight: 3.21 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Technical data

Lederlængde A / B / C	1750 mm
Lederlængde D	3200 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Klemmeområde	5-25 mm

Lederlængde A / B / C	1750 mm
Lederlængde D	3200 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Klemmeområde	5-25 mm
Farve (klemme A / B / C)	Sort ●
Farve (klemme D)	Rød ●
Mulige klemmebetjening	> 500
Max. tilladte mærkestrøm	10 A
Temperaturområde for montering	-30 °C ... +50 °C
Opbevaringstemperaturområde	-40 °C ... +70 °C
Lederudførelse	Fintrådet blank Cu-flet efter VDE 0295-6
Isoleringsniveau (lederkapsling)	Min. 10 kV/mm
Isoleringstykkelse	1,20 mm (gennemsnit)
Isolering	PVC TM2 efter HD21.1

Product 758099 was added to Notepad.

Go to Notepad

Product 758099 was added to the cart.

Go to Web-Shop

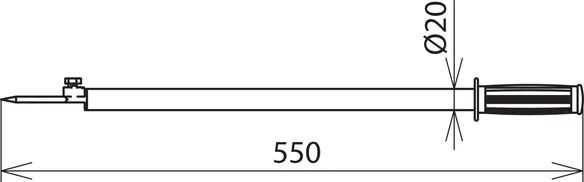

Afladestang med håndtag, uden jordingsleder

1 Product

Part No. 758036 EV TES 465 SN7215

GTIN 4013364133884, Customs tariff No. (EU): 85369095, Gross weight: 1.35 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Technical data

Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Skrue	M8 x 20 mm mm
Materiale (taste- og krogspids)	Zamak

Product 758036 was added to Notepad.

Go to Notepad

Product 758036 was added to the cart.

Go to Web-Shop

Afladestang med tastespids, uden jordingsleder

1 Product

Part No. 758075 EV TS STK 1470

GTIN 4013364247789, Customs tariff No. (EU): 85369095, Gross weight: 1.75 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Technical data

Rørlængde	1310 mm
Samlet længde (l_G )	1470 mm
Skrue	M8 x 20 mm mm
Materiale (tastespids)	Cu-legering/gal Sn

Product 758075 was added to Notepad.

Go to Notepad

Product 758075 was added to the cart.

Go to Web-Shop

Afladestang med taste- og krogspids, uden jordingsleder

1 Product

Part No. 758085 EV TES STK 1500

GTIN 4013364247819, Customs tariff No. (EU): 85369095, Gross weight: 1.42 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Technical data

Rørlængde	1310 mm
Samlet længde (l_G )	1500 mm
Skrue	M8 x 20 mm mm
Materiale (taste- og krogspids)	Zamak

Product 758085 was added to Notepad.

Go to Notepad

Product 758085 was added to the cart.

Go to Web-Shop

Afladestang med krogelektrode, uden jordingsleder

1 Product

Part No. 758095 EV EHB STK 1600

GTIN 4013364247826, Customs tariff No. (EU): 85369095, Gross weight: 2.32 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Technical data

Rørlængde	1310 mm
Samlet længde (l_G )	1600 mm
Skrue	M8 x 20 mm mm
Materiale (montagebøjle)	Rustfrit

Product 758095 was added to Notepad.

Go to Notepad

Product 758095 was added to the cart.

Go to Web-Shop

Afladeudstyr

Afladestang med håndtag og jordingsklemme med vingeskrue

Part No. 758020 EV TES 465 EK

Product 758020 was added to Notepad.

Product 758020 was added to the cart.

Afladestang med håndtag og jordingstang med fjeder

Part No. 758021 EV TES 465 EZ

Product 758021 was added to Notepad.

Product 758021 was added to the cart.

Afladestang med håndtag og kabelsko på jordsiden

Part No. 758022 EV TES 465 KS10

Product 758022 was added to Notepad.

Product 758022 was added to the cart.

Afladestang med jordingsklemme og vingeskrue

Part No. 758001 EV TS 2000 EK

Product 758001 was added to Notepad.

Product 758001 was added to the cart.

Afladestang med jordingstang med fjeder

Part No. 758003 EV TS 2000 EZ

Product 758003 was added to Notepad.

Product 758003 was added to the cart.

Afladestang med jordingsklemme med skruehåndtag

Part No. 758015 EV EH 1725 EK

Product 758015 was added to Notepad.

Product 758015 was added to the cart.

Afladestang med taste- og krogspids og kabelsko på jordsiden

Part No. 758025 EV TES STK 1500 KS

Product 758025 was added to Notepad.

Product 758025 was added to the cart.

Afladestang med krogelektrode og kabelsko på jordsiden

Part No. 758028 EV EHB 1600 SN7114

Product 758028 was added to Notepad.

Product 758028 was added to the cart.

Afladekæde med isolerede jordingsklemmer

Part No. 758099 PAV 3+1 16 ZAK

Product 758099 was added to Notepad.

Product 758099 was added to the cart.

Afladestang med håndtag, uden jordingsleder

Part No. 758036 EV TES 465 SN7215

You are not authorized to download 758036.stp

You are not authorized to download 758036.igs

You are not authorized to download 758036.jt

You are not authorized to download 758036.dwg

Product 758036 was added to Notepad.

Product 758036 was added to the cart.

Afladestang med tastespids, uden jordingsleder

Part No. 758075 EV TS STK 1470

Product 758075 was added to Notepad.

Product 758075 was added to the cart.

Afladestang med taste- og krogspids, uden jordingsleder

Part No. 758085 EV TES STK 1500

Product 758085 was added to Notepad.

Product 758085 was added to the cart.

Afladestang med krogelektrode, uden jordingsleder

Part No. 758095 EV EHB STK 1600

You are not authorized to download 758095.stp

You are not authorized to download 758095.igs

You are not authorized to download 758095.jt

You are not authorized to download 758095.dwg

You are not authorized to download 758095m_D.dxf

Product 758095 was added to Notepad.

Product 758095 was added to the cart.
