Forgreningsplade

Høj kortslutningsstrøms-bæreevne på tilslutningspladen

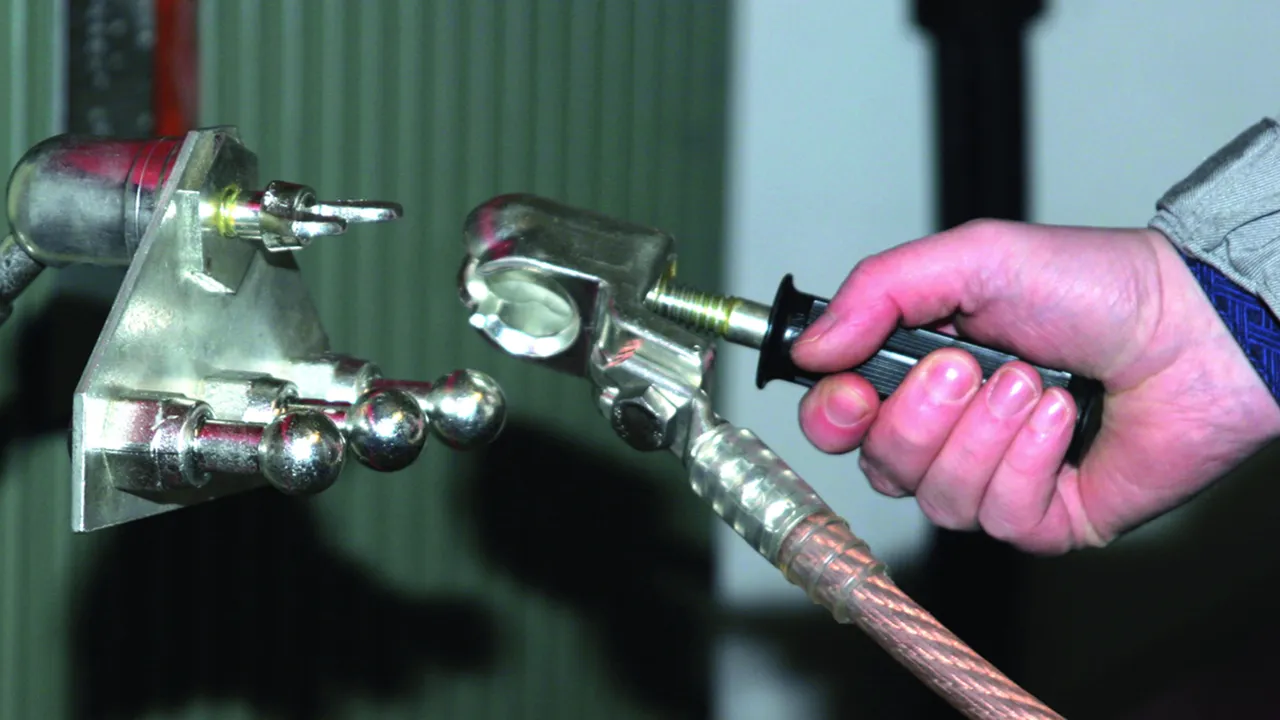

1-polet tilslutning af fase på forgreningspunkt
For tilslutning af 1-polede jordings- og kortslutningskæder til mastedele
Udførelse til kuglehoved Ø20 mm, Ø25 mm eller ringkravebolt Ø16 mm

Details

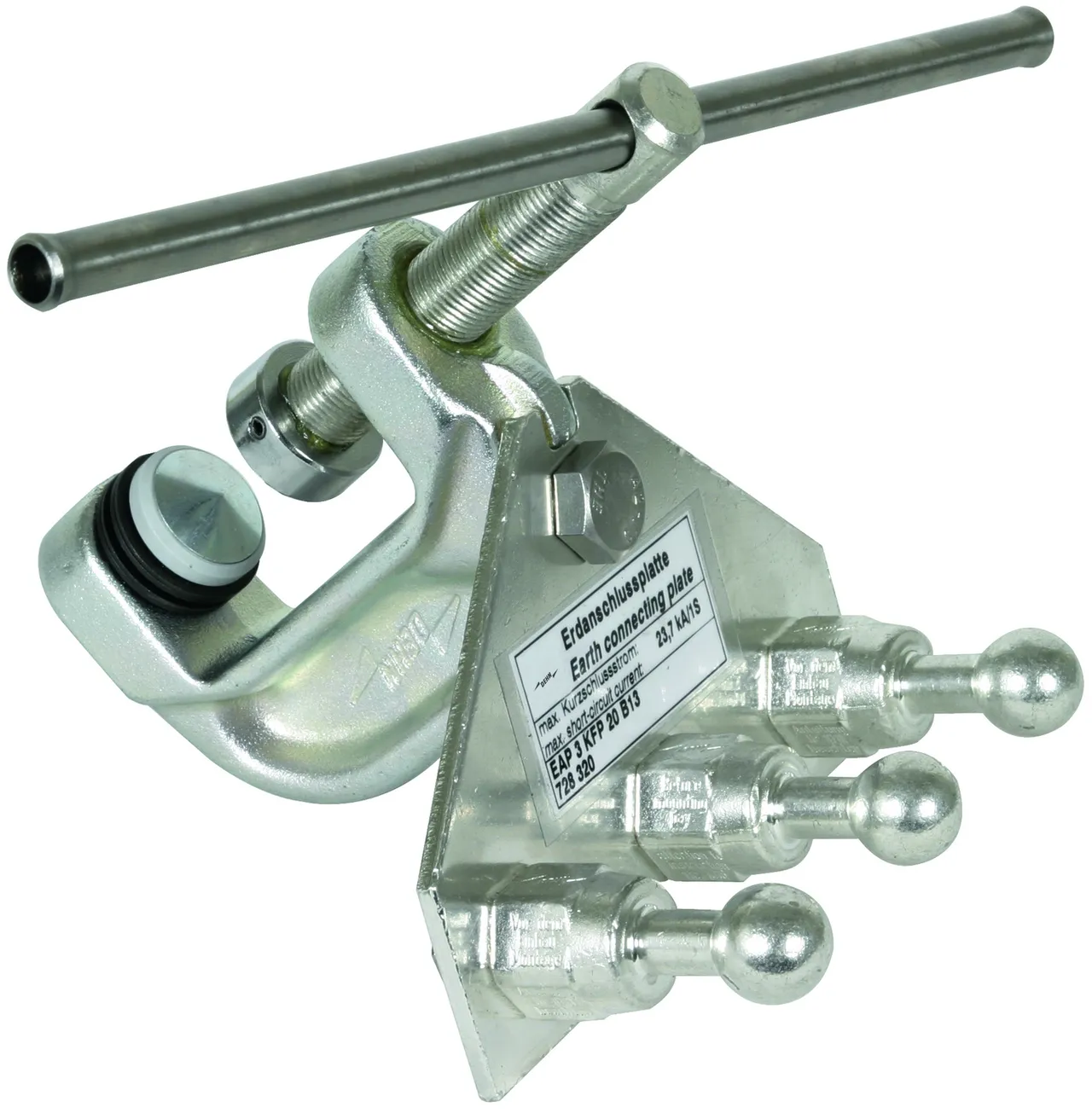

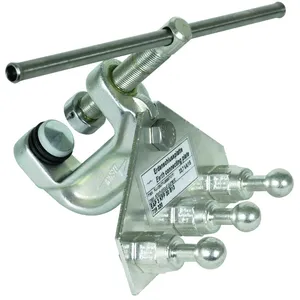

Skruetvingeklemme med drejemodhold monteret på forgreningsplade.

lorem ipsum — Skruetvingeklemme med drejemodhold monteret på forgreningsplade.

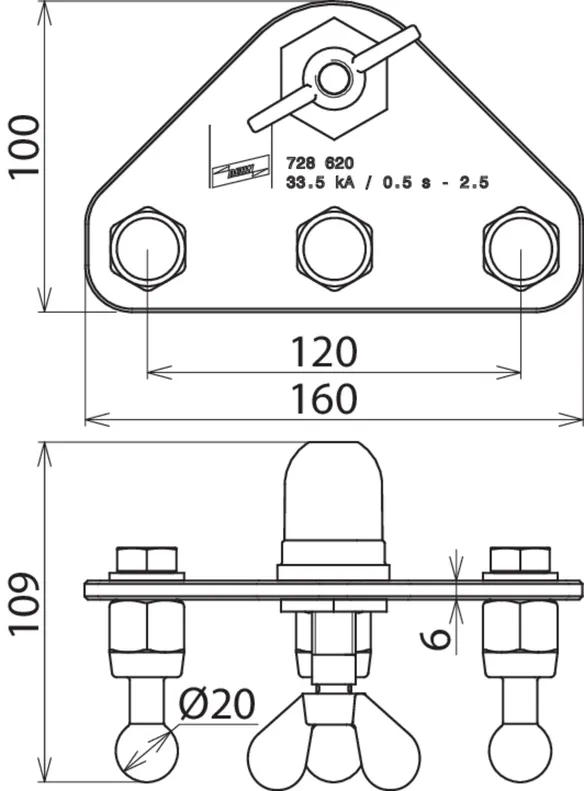

Med tre kuglehoveder og kuglehovedklemme

2 Products

Part No. 728620 EAPA 3 KFP 20 KKH

GTIN 4013364147843, Customs tariff No. (EU): 85359000, Gross weight: 1085.00 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Open PDF

Additional information

Technical data

Fastgørelsespunkt Ø	20 mm
Max. ledertværsnit Cu	120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA

Fastgørelsespunkt Ø	20 mm
Max. ledertværsnit Cu	120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og fastgørelsespunkt efter DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Product 728620 was added to Notepad.

Go to Notepad

Product 728620 was added to the cart.

Go to Web-Shop

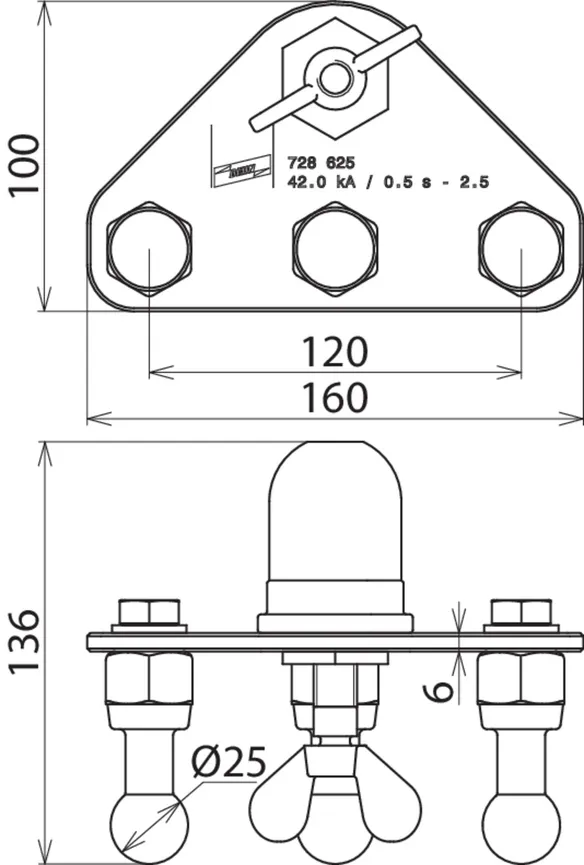

Part No. 728625 EAPA 3 KFP 25 KKH

GTIN 4013364147867, Customs tariff No. (EU): 85359000, Gross weight: 1084.00 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Open PDF

Additional information

Technical data

Fastgørelsespunkt Ø	25 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA

Fastgørelsespunkt Ø	25 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og fastgørelsespunkt efter DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Product 728625 was added to Notepad.

Go to Notepad

Product 728625 was added to the cart.

Go to Web-Shop

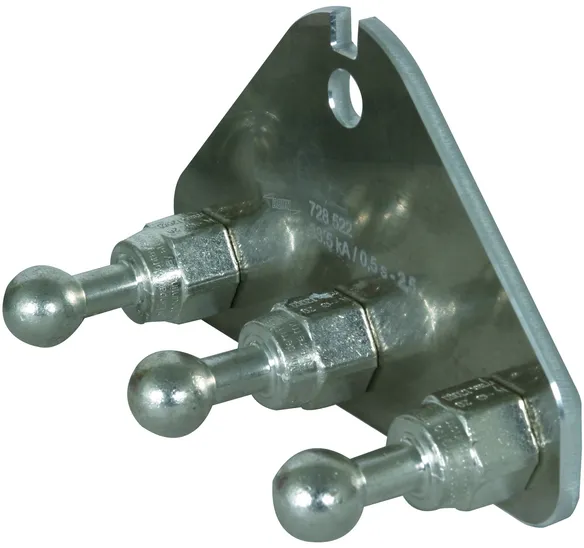

Med tre kuglehoveder

Til montage på jordingsklemmer med drejemodhold (PK1).

2 Products

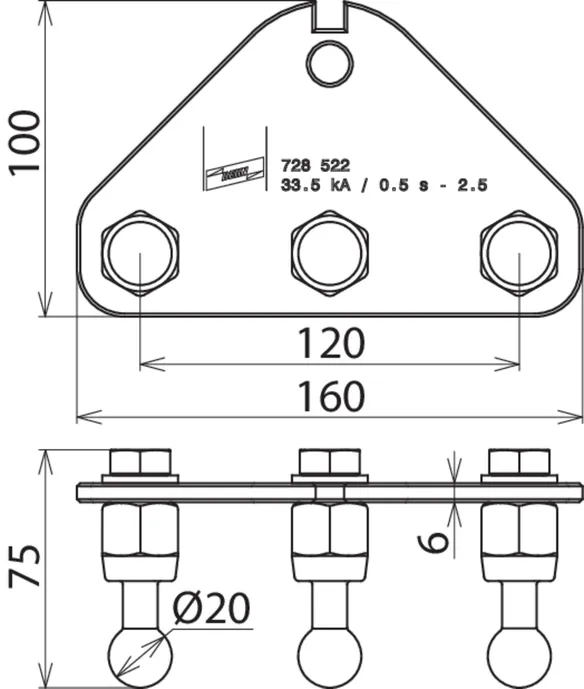

Part No. 728522 EAPA 3 KFP 20 B13

GTIN 4013364147874, Customs tariff No. (EU): 85359000, Gross weight: 756.00 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Open PDF

Additional information

Technical data

Fastgørelsespunkt Ø	20 mm
Max. ledertværsnit Cu	120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA

Fastgørelsespunkt Ø	20 mm
Max. ledertværsnit Cu	120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og fastgørelsespunkt efter DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Product 728522 was added to Notepad.

Go to Notepad

Product 728522 was added to the cart.

Go to Web-Shop

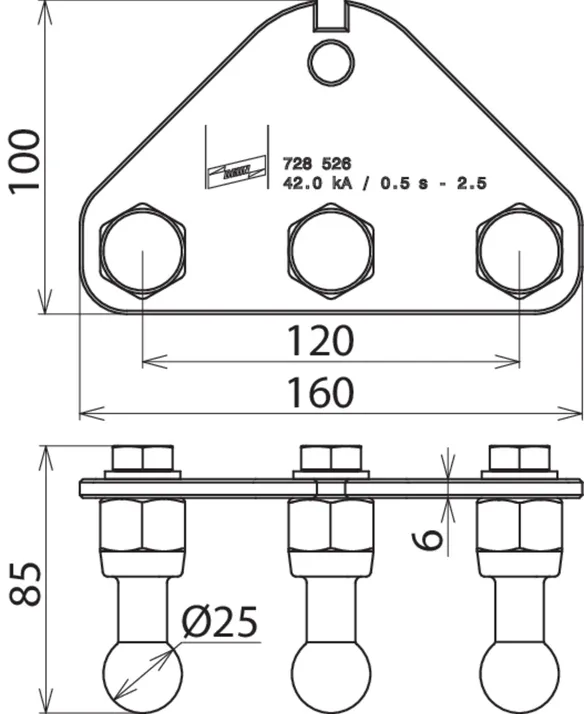

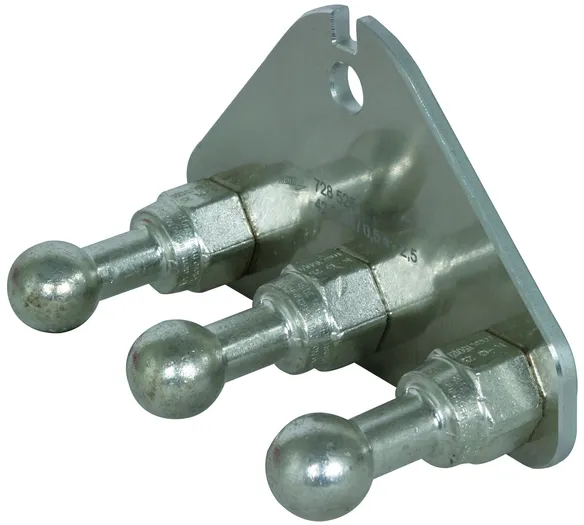

Part No. 728526 EAPA 3 KFP 25 B13

GTIN 4013364147881, Customs tariff No. (EU): 85359000, Gross weight: 1014.00 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Open PDF

Additional information

Technical data

Fastgørelsespunkt Ø	25 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA

Fastgørelsespunkt Ø	25 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og fastgørelsespunkt efter DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Product 728526 was added to Notepad.

Go to Notepad

Product 728526 was added to the cart.

Go to Web-Shop

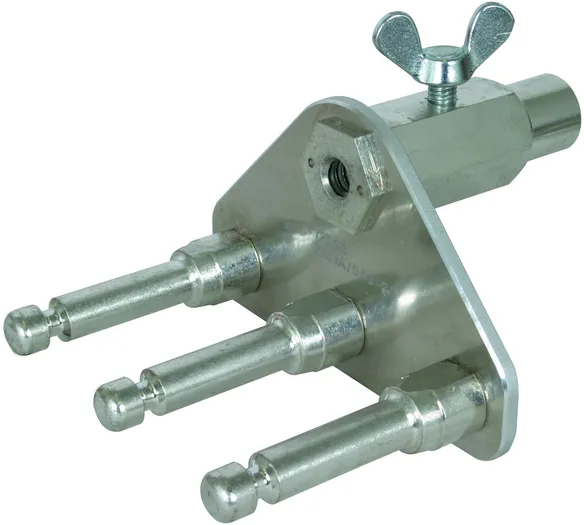

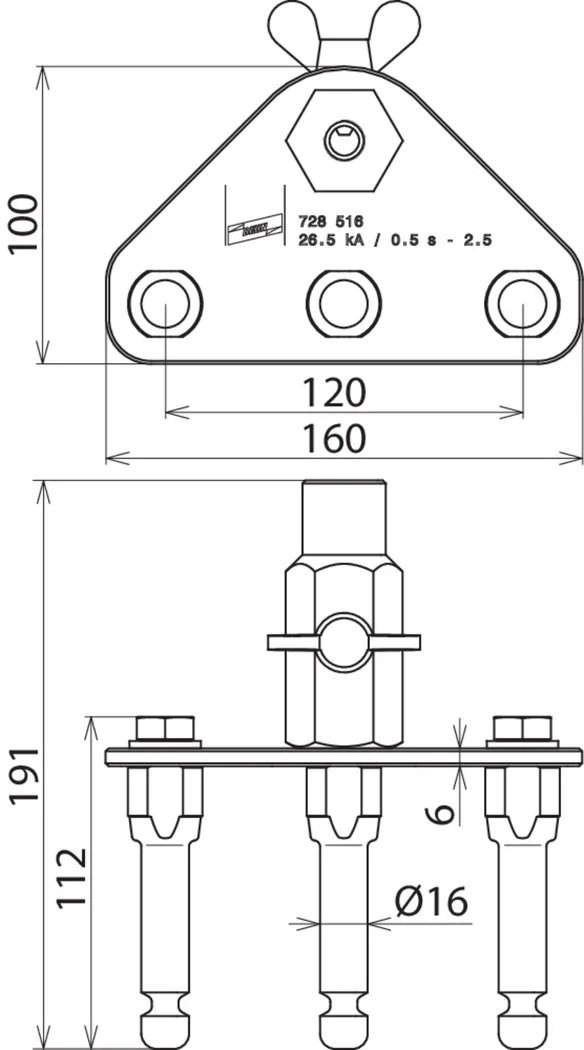

Med tre ringkravebolte og ringkraveklemme

1 Product

Part No. 728516 EAPA 3 RN 16 EAB

GTIN 4013364147898, Customs tariff No. (EU): 85359000, Gross weight: 1.54 kg, PU: 1.00 Pakkestørrelse

Predecessor

Images

Open PDF

Additional information

Technical data

Fastgørelsespunkt Ø	16 mm
Max. ledertværsnit Cu	95 mm²
Maks. kortslutningsstrøm I_k0,5 s	26,5 kA
Maks. kortslutningsstrøm I_k1 s	18,7 kA

Fastgørelsespunkt Ø	16 mm
Max. ledertværsnit Cu	95 mm²
Maks. kortslutningsstrøm I_k0,5 s	26,5 kA
Maks. kortslutningsstrøm I_k1 s	18,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og fastgørelsespunkt efter DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	Messing (CuNi2Si) / gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Product 728516 was added to Notepad.

Go to Notepad

Product 728516 was added to the cart.

Go to Web-Shop

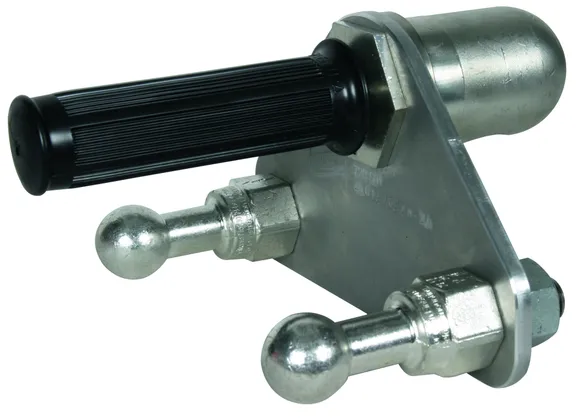

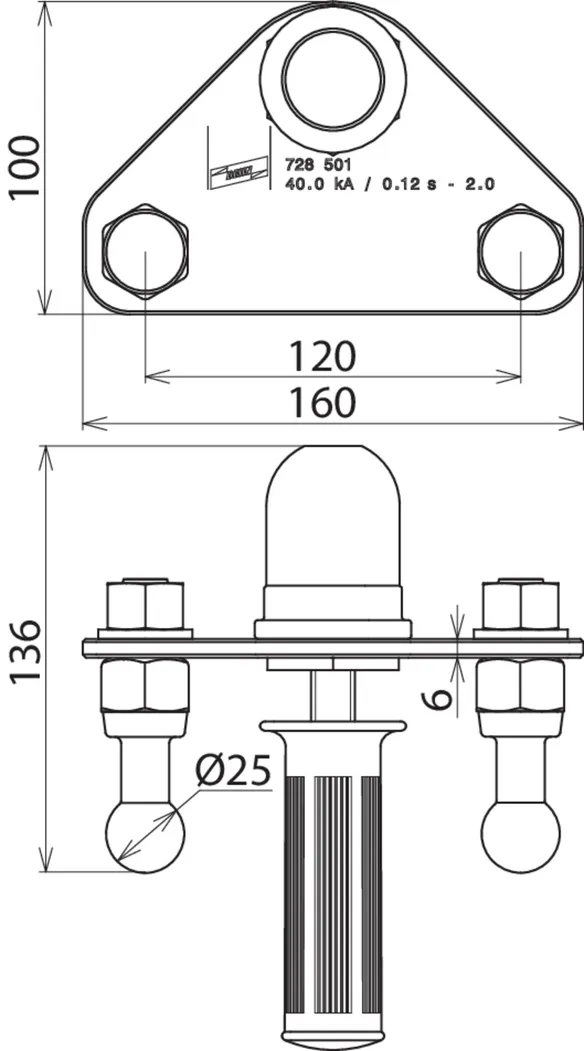

Med to kuglehoveder og kuglehovedklemme

Med justerbar kuglehovedklemme (Ø25 mm) og håndtag af kunststof.
Til sammenkobling af to 1-polede jordings- og kortslutningskæder og tilslutning af et kuglehoved (Ø25 mm).

1 Product

Part No. 728501 EAP 2 25 KKH HG

GTIN 4013364079618, Customs tariff No. (EU): 85359000, Gross weight: 1015.00 g, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Technical data

Fastgørelsespunkt Ø	25 mm
DB tegnings-nr.	3 Ebgw 01.66
DB materiale-nr.	157 540

Fastgørelsespunkt Ø	25 mm
Dimensioner	160 x 100 x 6 mm
DB tegnings-nr.	3 Ebgw 01.66
DB materiale-nr.	157 540
Standard	EN/IEC 61230 (DIN VDE 0683-100) og DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Product 728501 was added to Notepad.

Go to Notepad

Product 728501 was added to the cart.

Go to Web-Shop

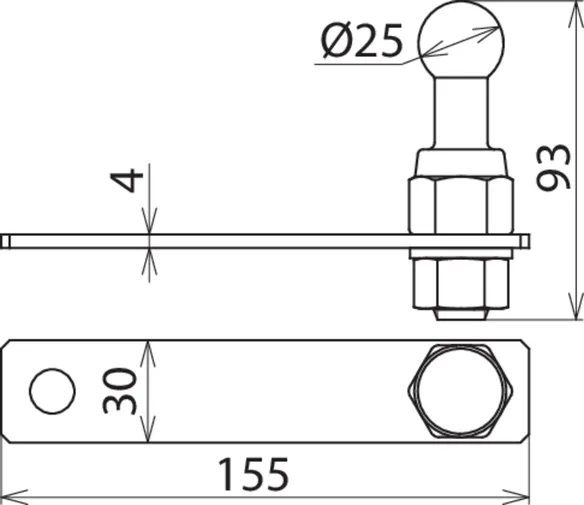

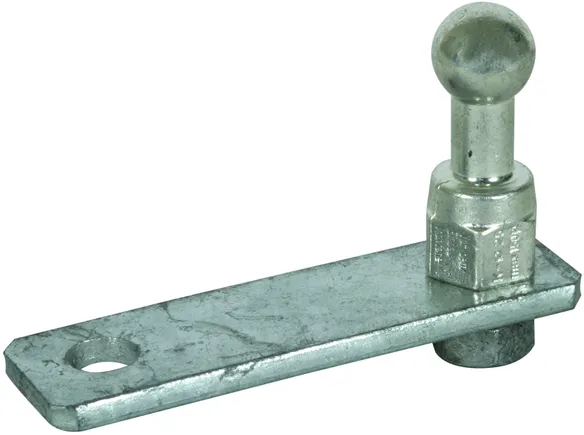

Tilslutningslaske med ét kuglehoved

For tilslutning til sikringsholder.

1 Product

Part No. 728503 EAP 25 SIT US OL

GTIN 4013364079564, Customs tariff No. (EU): 85359000, Gross weight: 453.00 g, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Technical data

Fastgørelsespunkt Ø	25 mm
DB tegnings-nr.	4 Ebgw 01.60
DB materiale-nr.	157 545

Fastgørelsespunkt Ø	25 mm
Dimensioner	155 x 30 x 4 mm
DB tegnings-nr.	4 Ebgw 01.60
DB materiale-nr.	157 545
Standard	EN/IEC 61230 (DIN VDE 0683-100) og DIN 48088-1
Materiale (tilslutningslaske)	E-Cu/gal Sn
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Product 728503 was added to Notepad.

Go to Notepad

Product 728503 was added to the cart.

Go to Web-Shop

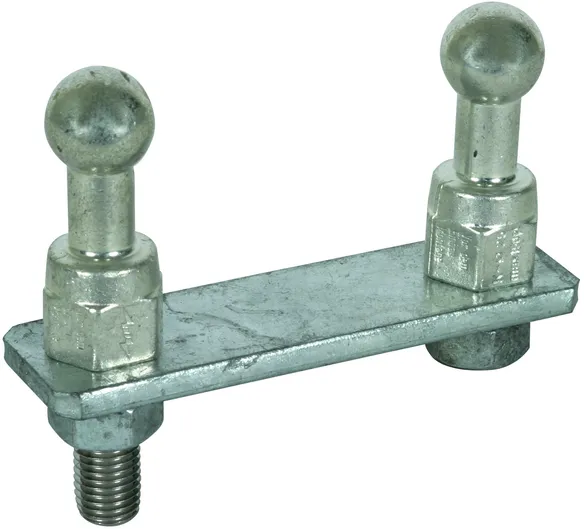

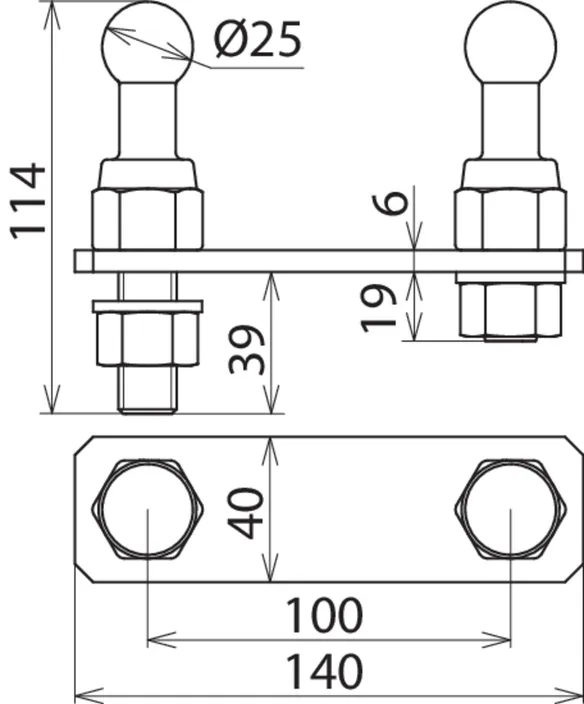

Tilslutningslaske med to kuglehoveder

For tilslutning til mast.

1 Product

Part No. 728502 EAP 2 25 MA US OL

GTIN 4013364079571, Customs tariff No. (EU): 85359000, Gross weight: 708.00 g, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Technical data

Fastgørelsespunkt Ø	25 mm
DB tegnings-nr.	3 Ebgw 01.61
DB materiale-nr.	157 548

Fastgørelsespunkt Ø	25 mm
Dimensioner	140 x 40 x 6 mm
DB tegnings-nr.	3 Ebgw 01.61
DB materiale-nr.	157 548
Standard	EN/IEC 61230 (DIN VDE 0683-100) og DIN 48088-1
Materiale (tilslutningslaske)	St / tZn
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Product 728502 was added to Notepad.

Go to Notepad

Product 728502 was added to the cart.

Go to Web-Shop
