Isolerende beskyttelsesplader op til 36 kV

  • Til beskyttelse imod uhensigtsmæssig berøring af åbne dele af et anlæg med mærkespænding på 1 til 36 kV
  • Fire forskellige udgaver kan fås til forskellige koblingsanlæg

Details

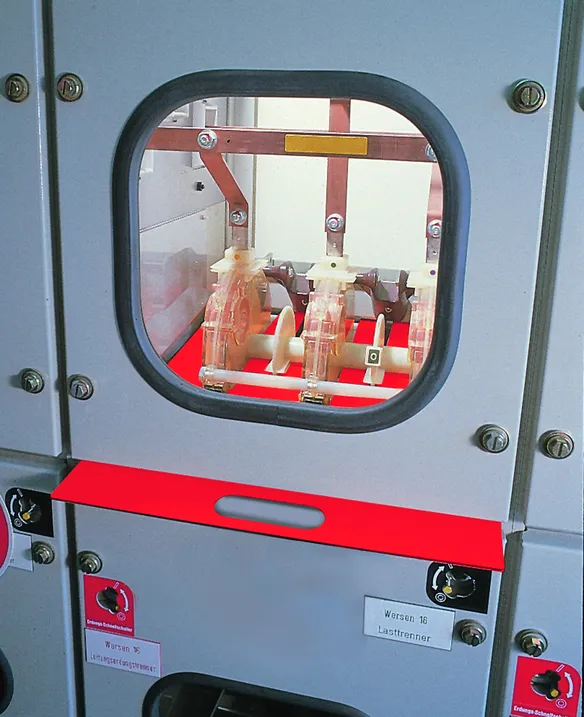

Beskyttelsesplade, udgave A4 – monteres uden brug af betjeningsstang.
lorem ipsum

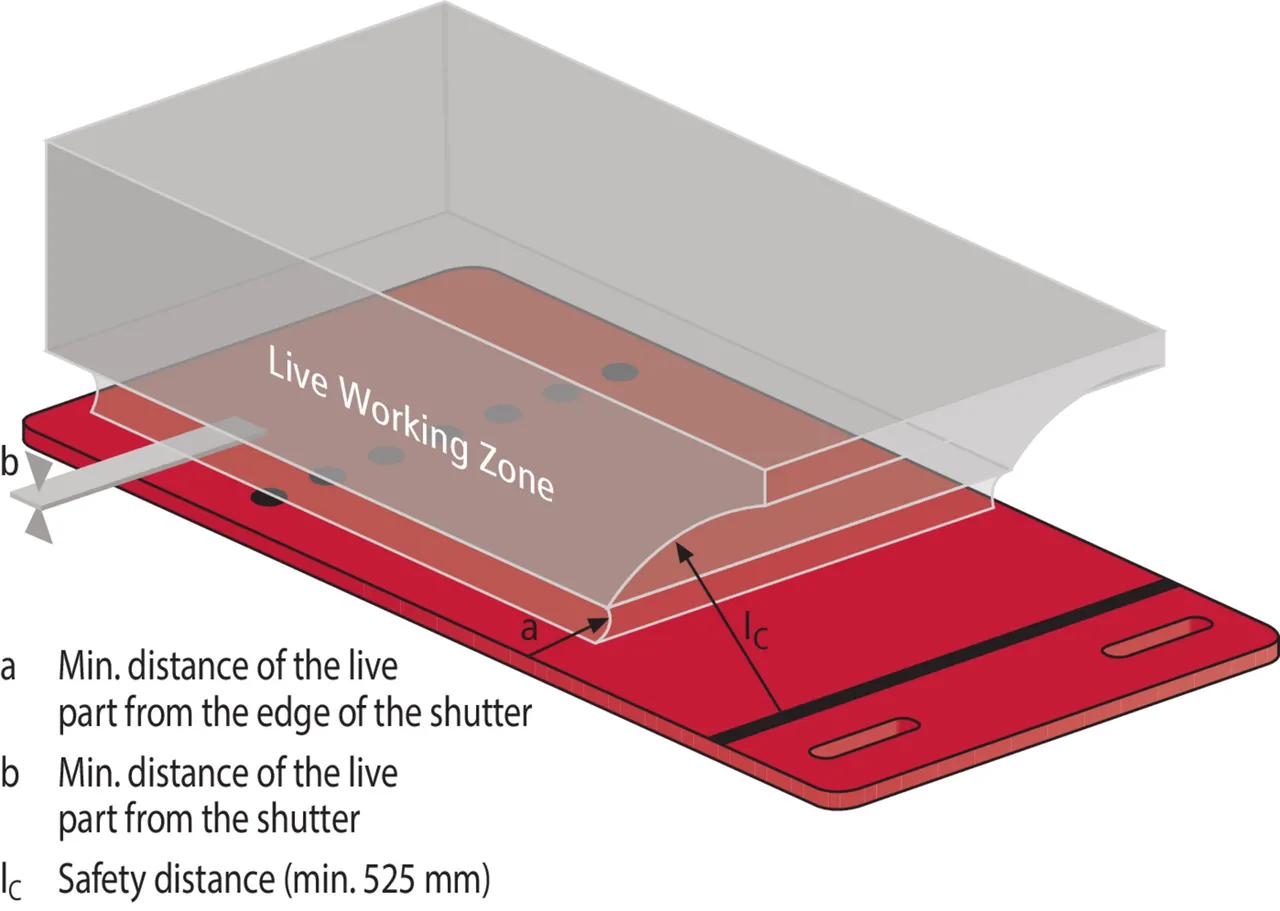

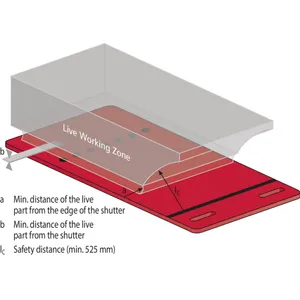

Eksempel på brug af beskyttelsesplade A1 i farezone.
lorem ipsum
lorem ipsum

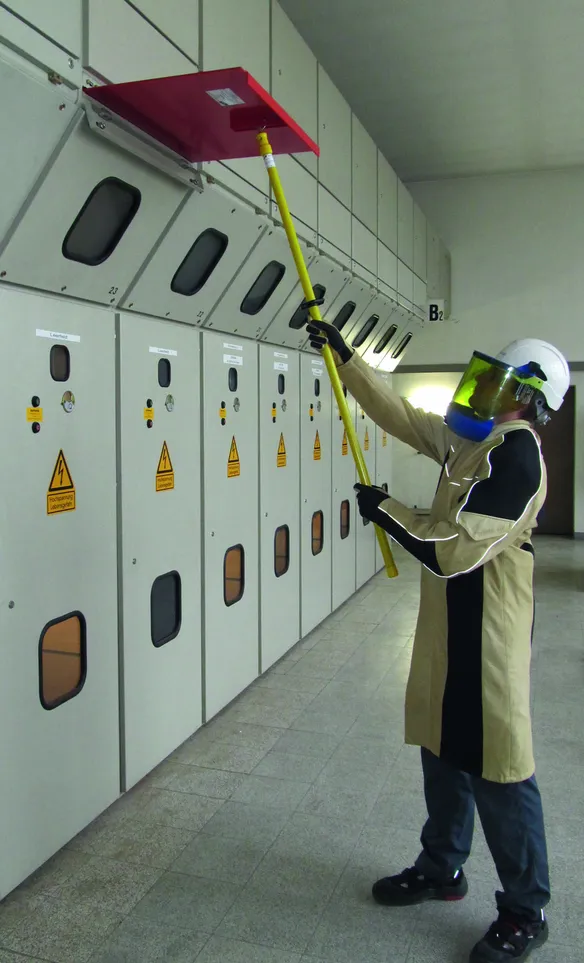

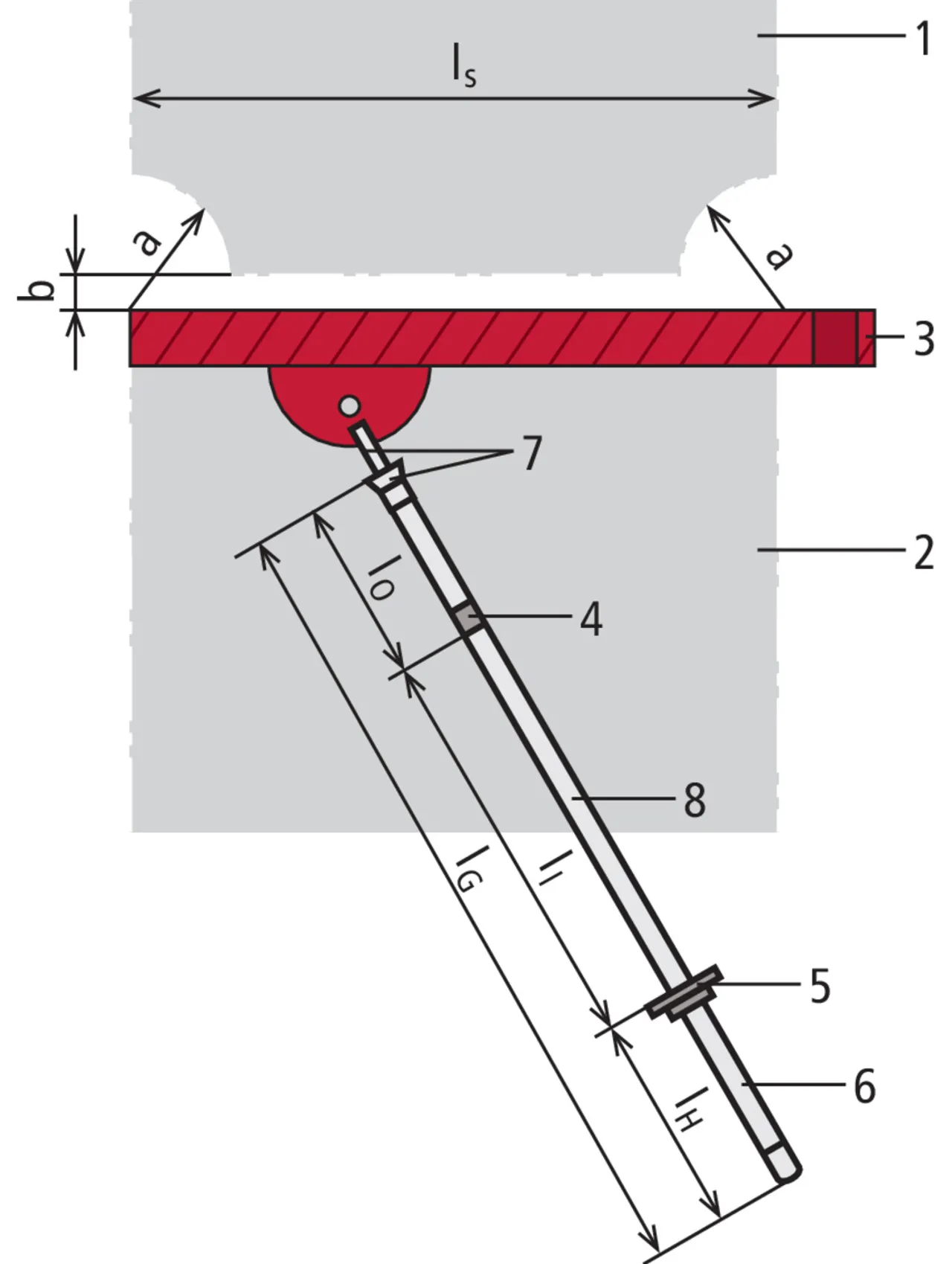

Beskyttelsesplade, udgave A3 – monteres med betjeningsstang.
lorem ipsum
Beskyttelsesplade, udgave A2 – monteres uden brug af betjeningsstang.
lorem ipsum
Beskyttelsesplade, udgave A1 – monteres uden brug af betjeningsstang.
lorem ipsum

Further information

Similar topics

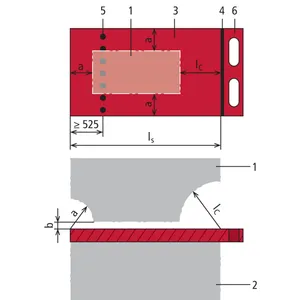

Type A1

Med fingerhuller og hjælpe- og grænsemarkering til montering og afmontering på føringsskinner.

Hjælpemarkeringen er en stiplet linje med mindst 525 mm afstand til pladekanten. Området udenfør må ikke berøres under montering.
Grænsemarkeringen er en kontinuerlig linje og adskiller håndtag fra beskyttelsesdelen. Området udenfor må ikke berøres under montering af den isolerende beskyttelsesplade og skal være mindst 525 mm fra anlægsdele med spænding efter montering.

1 Product

Part No. 763211 ISP 36 PVC A1...

GTIN 4013364081567, Customs tariff No. (EU): 39219090, Gross weight: 8.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information



Technical data

Mærkespænding (Ur ) Op til 36 kV
Materiale Hård PVC

Product 763211 was added to Notepad.

Go to Notepad

Product 763211 was added to the cart.

Go to Web-Shop

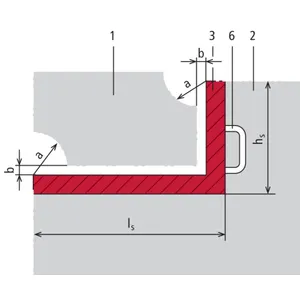

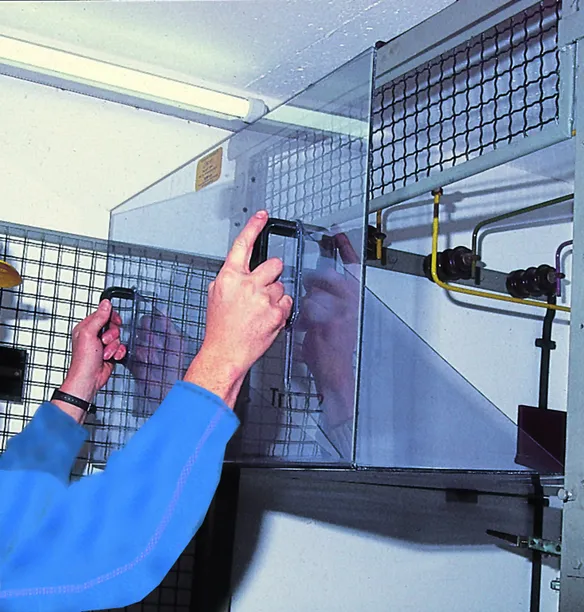

Type A2

Med 90° vinklet håndtag til montering eller afmontering på føringsskinner. Andre vinkler håndtag (70° ... 270°) kan fås ved forespørgsel.

Højden på håndtaget skal sættes, så at anlægsdelene med spænding dækkes fuldkommen af beskyttelsespladen.

1 Product

Part No. 763221 ISP 36 PVC A2...

GTIN 4013364081574, Customs tariff No. (EU): 39219090, Gross weight: 8.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information



Technical data

Mærkespænding (Ur ) Op til 36 kV
Materiale Hård PVC

Product 763221 was added to Notepad.

Go to Notepad

Product 763221 was added to the cart.

Go to Web-Shop

Type A3

Beskyttelsesplade med bajonet til montering og afmontering på føringsskinner med betjeningsstang med bajonetkobling.

Denne plade kan også fås med en åbning på langs. Til dette bruges en betjeningsstang med betjeningshoved.
To personer skal montere / afmontere beskyttelsesplader større end 1 m2. Derved er to betjeningsstænger nødvendige.
Beskyttelsespladen kan fås med hjul for nemmere håndtering.

1 Product

Part No. 763231 ISP 36 PVC A3...

GTIN 4013364081581, Customs tariff No. (EU): 39204990, Gross weight: 8.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information



Technical data

Mærkespænding (Ur ) Op til 36 kV
Materiale Hård PVC

Product 763231 was added to Notepad.

Go to Notepad

Product 763231 was added to the cart.

Go to Web-Shop

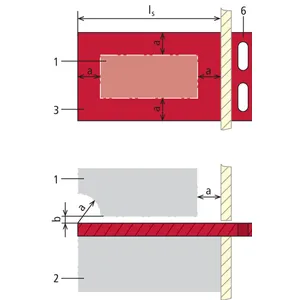

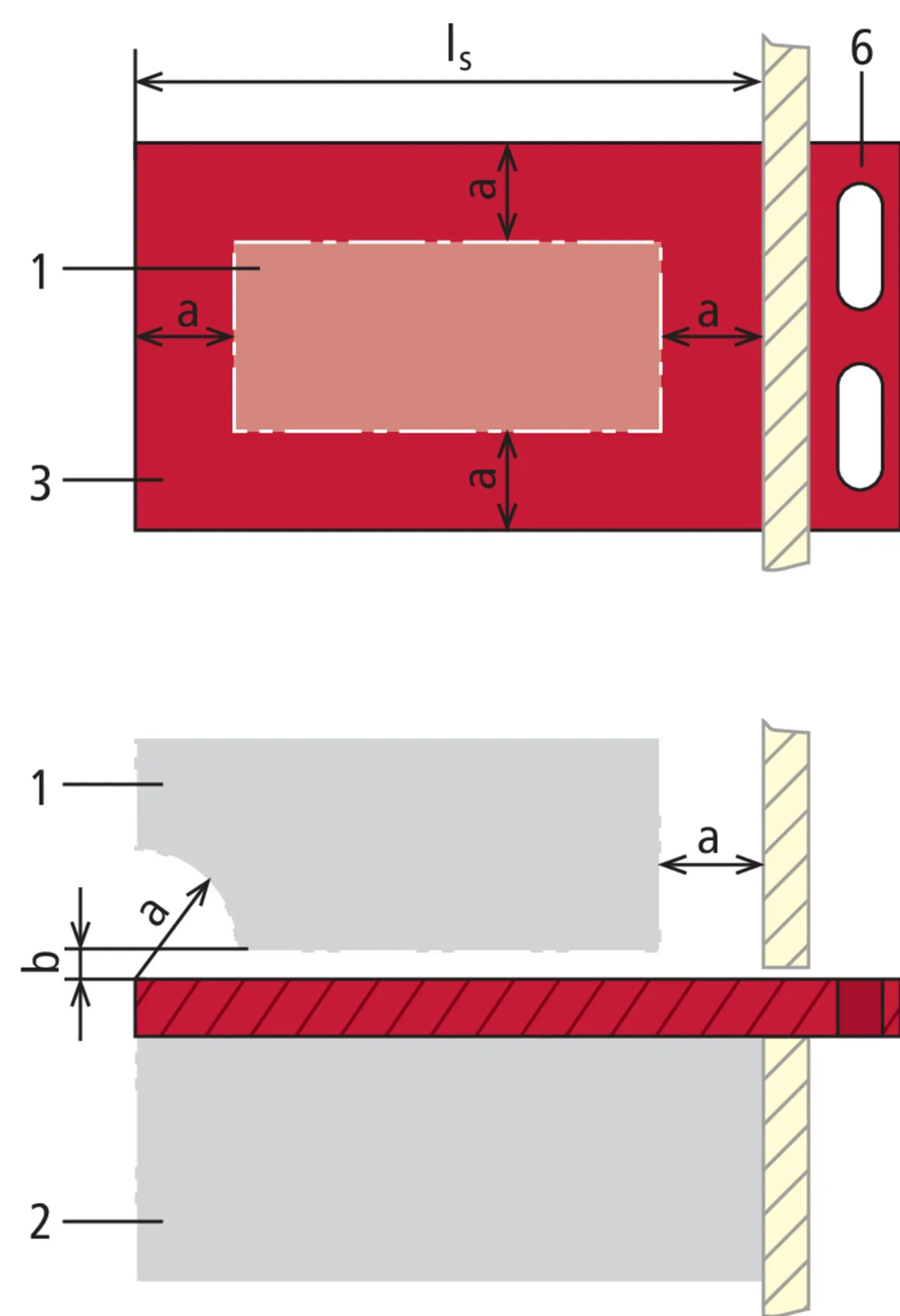

Type A4

Med fingerhuller (ingen yderligere markering) til brug i fabriksfremstillede koblingsfelter. I stedet for fingerhuller kan beskyttelspladerne også fås med håndtag (minimum 35 mm høj).

Beskyttelsespladen føres ind i det lukkede anlæg gennem en åbning.
Beskyttelse under montering og afmontering skal sikres gennem beskyttelsesudstyret i anlægget. I typetestede koblingsanlæg efter DIN VDE 0670-6 og 7 eller EN/IEC 62271-200 (DIN VDE 0671-200) må isolerende beskyttelsesplader kun benyttes i konsultation med producenten af koblingsanlægget.

1 Product

Part No. 763241 ISP 36 PVC A4...

GTIN 4013364081598, Customs tariff No. (EU): 39219090, Gross weight: 8.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information



Technical data

Mærkespænding (Ur ) Op til 36 kV
Materiale Hård PVC

Product 763241 was added to Notepad.

Go to Notepad

Product 763241 was added to the cart.

Go to Web-Shop
