DEHNvenCI

Gnistgabsbaseret kombiafleder med integreret for-sikring
Koordinerbar med andre afledere i Red/Line-produktserien
Lav restspænding U_P ≤ 1,5 kV (inklusiv for-sikring)
Maksimal driftssikkerhed pga. RADAX-Flow-følgestrømsbegrænsning
Slukning af netfølgestrøm op til 100 kA_eff
Høj lynstrømsafledeevne på 25 kA (10/350 µs)
Kan beskytte tilsluttede apparater
Funktions-/fejlvisning ved rød/grøn markering i inspektionsruden

DEHNvenCI 255 (FM)

1-polet kombiafleder med integreret for-sikring til brug i 230 / 400 V-systemer; FM-version med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

2 Products

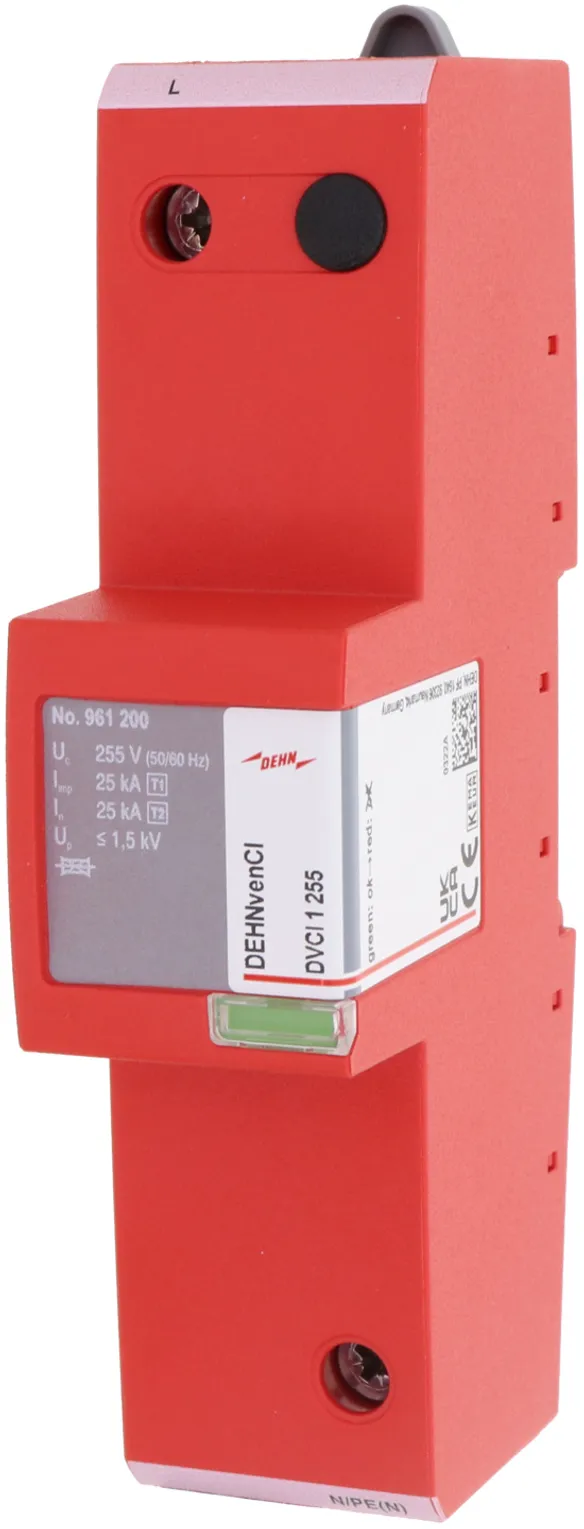

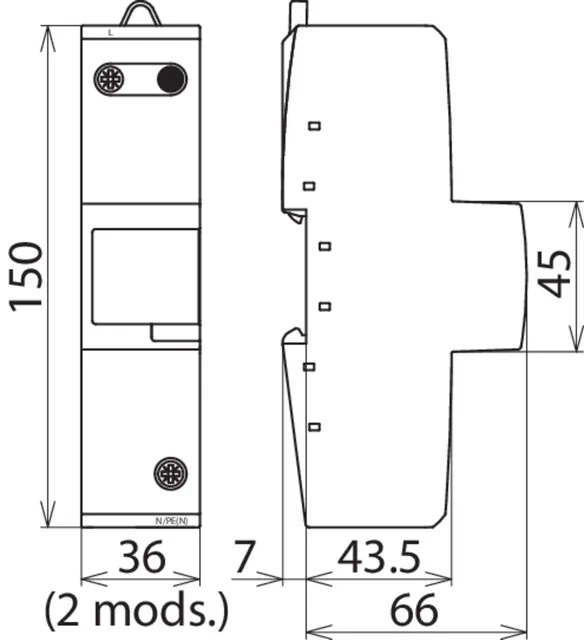

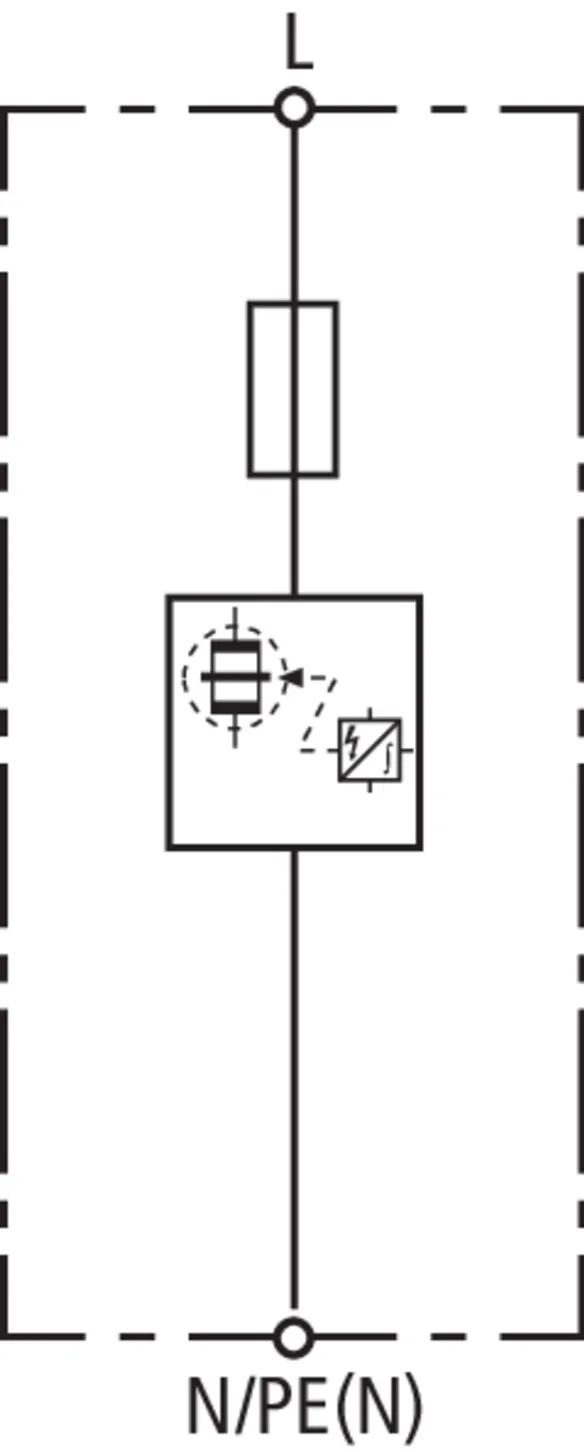

Part No. 961200 DVCI 1 255

GTIN 4013364145108, Customs tariff No. (EU): 85363090, Gross weight: 477.30 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Kombiafleder DEHNvenCI 255
Enpolet kombiafleder med integreret
Aflederbackupsikring, bredde 2TE
Afleder type 1 + type 2 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Giver beskyttelse af tilsluttede apparater
Fejlvisning for afleder og integreret sikring
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Følgestrømsslukkeevne op til 100 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DVCI 1 255
artikelnr.: 961200
eller tilsvarende

Certificates

Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	integreret backupsikring
Godkendelser	KEMA
Udvidede tekniske data:	Brug i installationer med prospektiv kortslutningsstrøm på mere end 50 kA_eff (prøvet af det tyske VDE)
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr	Type 1 + Type 2
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) (I_n )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 20 A gG sikring op til 50 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	integreret backupsikring
Afbrydeevne af den interne for-sikring	100 kA
Midlertidig overspænding (TOV) (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N/PE(N)) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (L, N/PE(N)) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
Udvidede tekniske data:	Brug i installationer med prospektiv kortslutningsstrøm på mere end 50 kA_eff (prøvet af det tyske VDE)
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning / slukning af netfølgestrøm	up to 100 kA_eff (220 kA_peak)
– Restspænding [L-PE] (U_P) i 3+1-kobling med DGPM 1 255 (FM) (varenr. 961 180 (961 185)) og MVS 1 4 8 TT (varenr. 900 849)	≤ 2,5 kV

Product 961200 was added to Notepad.

Go to Notepad

Product 961200 was added to the cart.

Go to Web-Shop

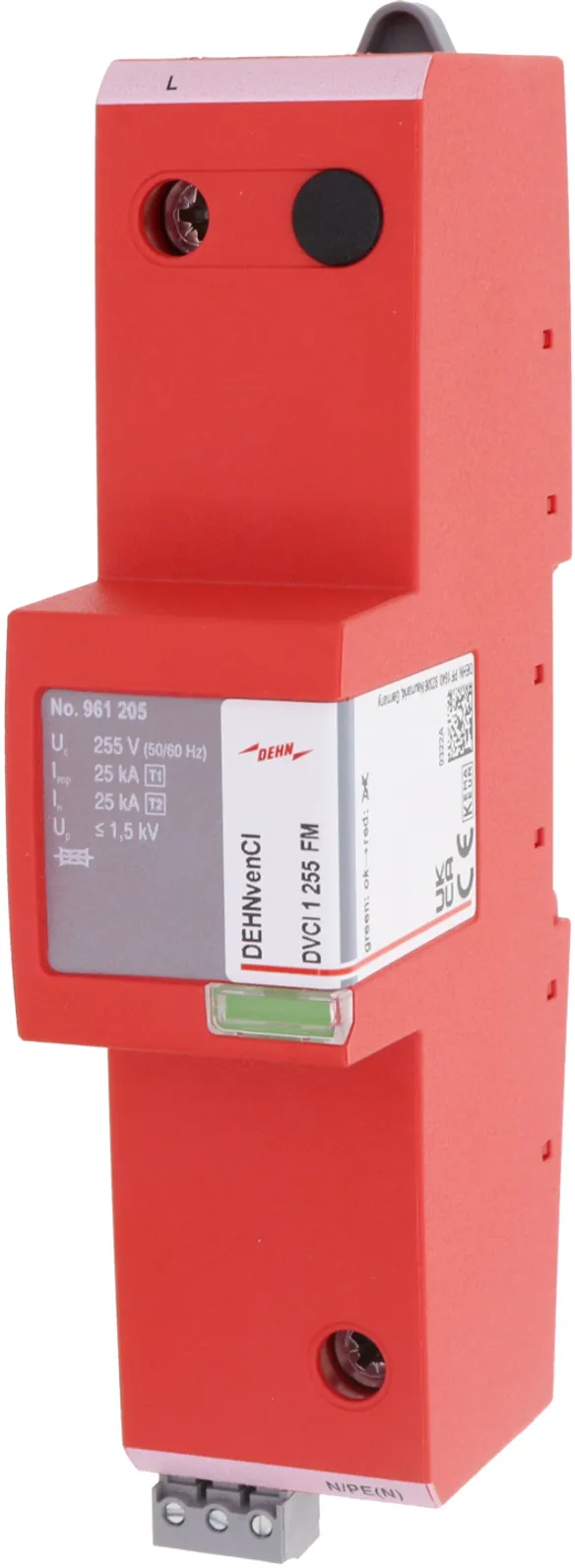

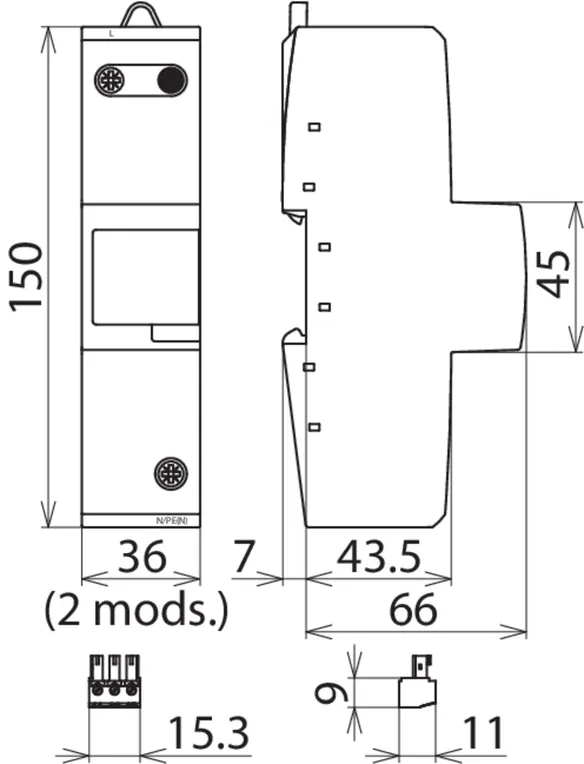

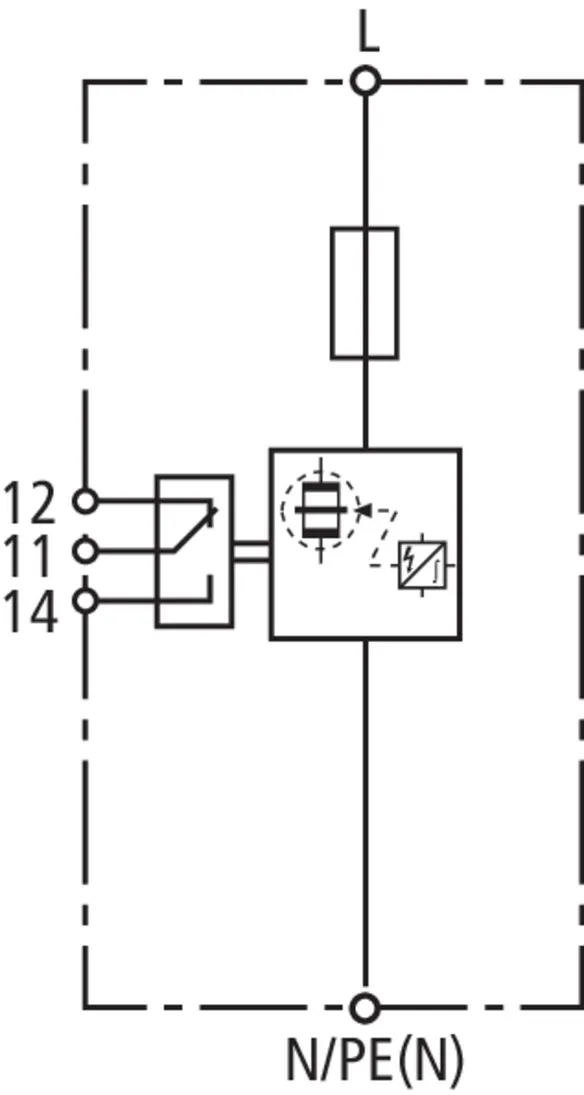

Part No. 961205 DVCI 1 255 FM

GTIN 4013364145115, Customs tariff No. (EU): 85363090, Gross weight: 480.80 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Kombiafleder DEHNvenCI 255 FM
Enpolet kombiafleder med integreret
Afleder-backupsikring, bredde 2TE
med fjernmeldekontakt
Afleder type 1 + type 2 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Giver beskyttelse af tilsluttede apparater
Fejlvisning og fjernmelding for afleder og integreret sikring
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Følgestrømsslukkeevne op til 100 kAeff
Energikoordination iht.
DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DVCI 1 255 FM
artikelnr.: 961205
eller tilsvarende

Certificates

Circuit Interruption

Wave breaker function

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	integreret backupsikring
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Udvidede tekniske data:	Til brug i installationer med prospektiv kortslutningsstrøm på mere end 50 kA_eff (prøvet af det tyske VDE)
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr	Type 1 + Type 2
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) (I_n )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 20 A gG sikringer op til 50 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	integreret backupsikring
Afbrydeevne af den interne for-sikring	100 kA
Midlertidig overspænding (TOV) (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N/PE(N)) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (L, N/PE(N)) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i installationer med prospektiv kortslutningsstrøm på mere end 50 kA_eff (prøvet af det tyske VDE)
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning / slukning af netfølgestrøm	up to 100 kA_eff (220 kA_peak)
– Restspænding [L-PE] (U_P) i 3+1-kobling med DGPM 1 255 (FM) (varenr. 961 180 (961 185)) og MVS 1 4 8 TT (varenr. 900 849)	≤ 2,5 kV
