Part No. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

GTIN 4013364024908, Customs tariff No. (EU): 85359000, Gross weight: 23.90 g, PU: 50.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

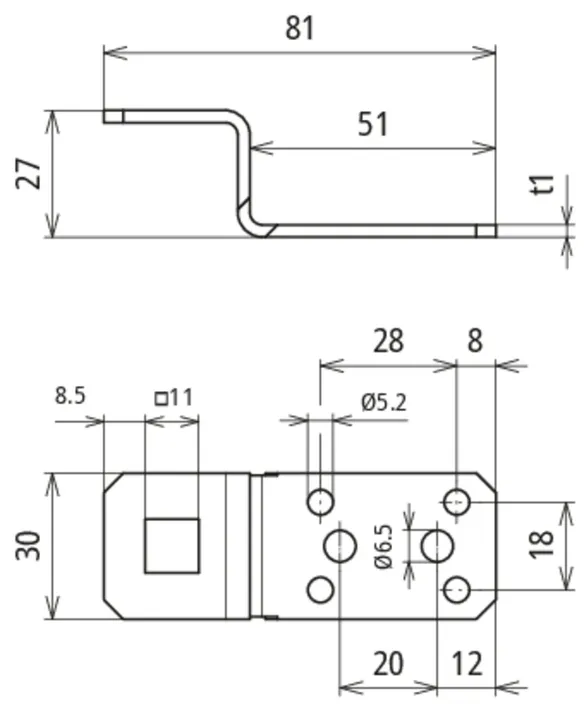

Tilslutningslaske med firkanthul Al
Tilslutningslasker

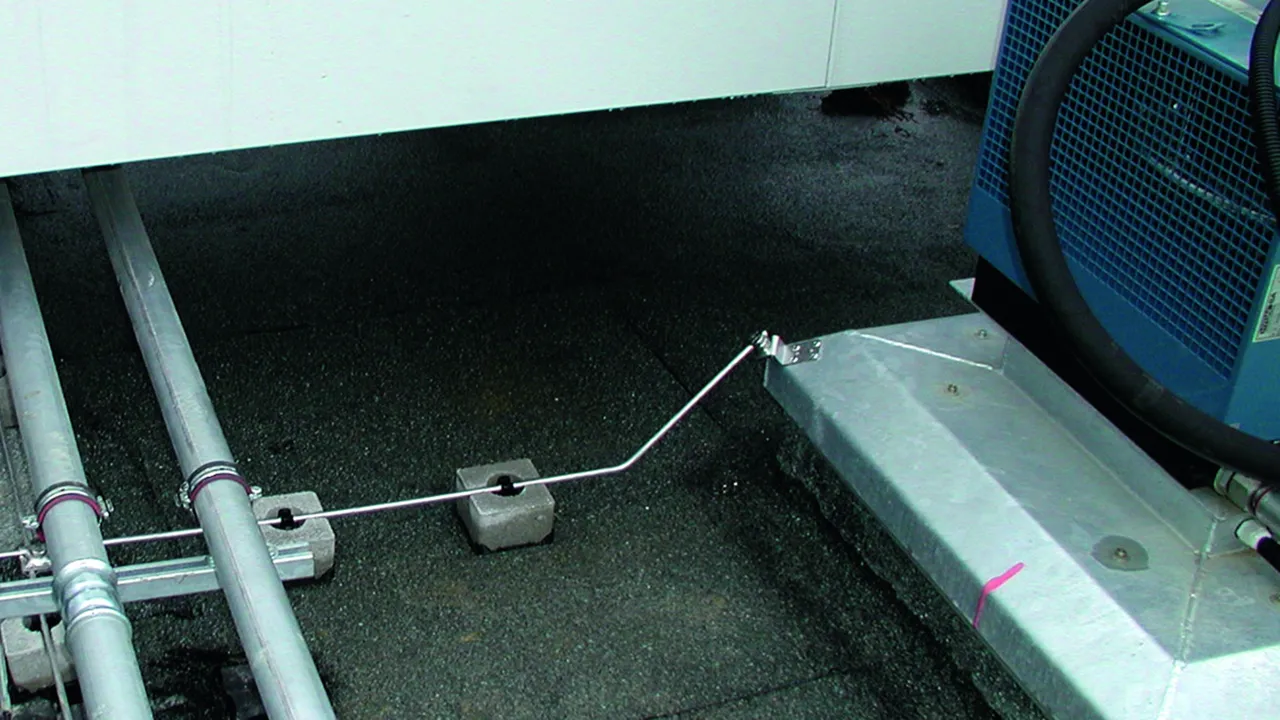

til tilslutning af metalbeklædninger
med blindnitter eller
skruer, hul 11x11 mm (f.eks. til KS-forbinder),
Tilslutning på langs og tværs
Materiale (laske): Al
Fastgørelse: [4x] Ø5,2 / [2x] Ø6,5 mm
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: AL ZF B11.11 B5.2 6.5 L81 AL
artikelnr.: 377005
eller tilsvarende

Certificates

Technical data

Materiale (laske)	Al
Fastgørelse	[4x] Ø5,2 / [2x] Ø6,5 mm
Standard	DIN EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Materiale (laske)	Al
Materialetykkelse (t1)	3 mm
Fastgørelse	[4x] Ø5,2 / [2x] Ø6,5 mm
Fastgørelsesmuligheder	Blindnitter eller borskruer
Henvisning	Efter EN 62305-3 suppl. 1; 4 nitter Ø5mm, 2 nitter Ø6mm, skal bruges til forbindelse af materialer ≥ 0,5mm tykkelse, eller 2 selvborende skruer StSt Ø6,3mm til materialer ≥ 2mm tykke.
Tilslutning	Langs / tværs
Tilslutning med	Firkanthul 11x11 mm (KS-forbinder)
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Product 377005 was added to Notepad.

Go to Notepad

Product 377005 was added to the cart.

Go to Web-Shop

Part No. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

GTIN 4013364024915, Customs tariff No. (EU): 85359000, Gross weight: 51.20 g, PU: 50.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

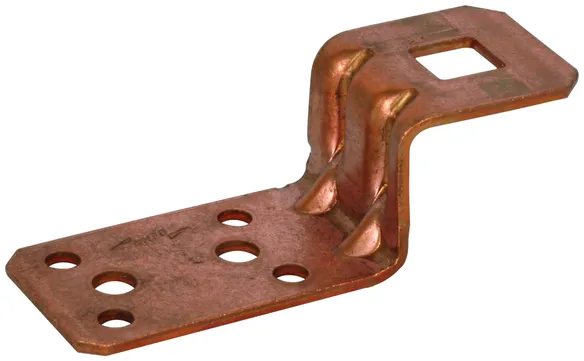

Tilslutningslaske med firkanthul Cu
Tilslutningslasker
til tilslutning af metalbeklædninger
med blindnitter eller
skruer, hul 11x11 mm (f.eks. til KS-forbinder),
Tilslutning på langs og tværs
Materiale (laske): Cu
Fastgørelse: [4x] Ø5,2 / [2x] Ø6,5 mm
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: AL ZF B11.11 B5.2 6.5 L81 CU
artikelnr.: 377017
eller tilsvarende

Certificates

Technical data

Materiale (laske)	Cu
Fastgørelse	[4x] Ø5,2 / [2x] Ø6,5 mm
Standard	DIN EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Materiale (laske)	Cu
Materialetykkelse (t1)	2 mm
Fastgørelse	[4x] Ø5,2 / [2x] Ø6,5 mm
Fastgørelsesmuligheder	Blindnitter eller borskruer
Henvisning	Efter EN 62305-3 suppl. 1; 4 nitter Ø5mm, 2 nitter Ø6mm, skal bruges til forbindelse af materialer ≥ 0,5mm tykkelse, eller 2 selvborende skruer StSt Ø6,3mm til materialer ≥ 2mm tykke.
Tilslutning	Langs / tværs
Tilslutning med	Firkanthul 11x11 mm (KS-forbinder)
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Product 377017 was added to Notepad.

Go to Notepad

Product 377017 was added to the cart.

Go to Web-Shop

Part No. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

GTIN 4013364119284, Customs tariff No. (EU): 85359000, Gross weight: 54.10 g, PU: 50.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Tilslutningslaske med firkanthul NIRO
Tilslutningslasker
til tilslutning af metalbeklædninger
med blindnitter eller
skruer, hul 11x11 mm (f.eks. til KS-forbinder),
Tilslutning på langs og tværs
Materiale (laske): Rustfrit
Fastgørelse: [4x] Ø5,2 / [2x] Ø6,5 mm
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: AL ZF B11.11 B5.2 6.5 L81 V2A
artikelnr.: 377009
eller tilsvarende

Certificates

Technical data

Materiale (laske)	Rustfrit
Fastgørelse	[4x] Ø5,2 / [2x] Ø6,5 mm
Standard	DIN EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Materiale (laske)	Rustfrit
Materialetykkelse (t1)	2,5 mm
Fastgørelse	[4x] Ø5,2 / [2x] Ø6,5 mm
Fastgørelsesmuligheder	Blindnitter eller borskruer
Henvisning	Efter EN 62305-3 suppl. 1; 4 nitter Ø5mm, 2 nitter Ø6mm, skal bruges til forbindelse af materialer ≥ 0,5mm tykkelse, eller 2 selvborende skruer StSt Ø6,3mm til materialer ≥ 2mm tykke.
Tilslutning	Langs / tværs
Tilslutning med	Firkanthul 11x11 mm (KS-forbinder)
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Product 377009 was added to Notepad.

Go to Notepad

Product 377009 was added to the cart.

Go to Web-Shop

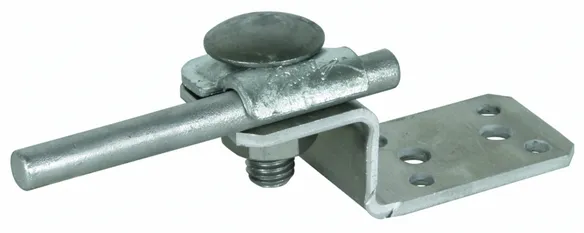

Part No. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

GTIN 4013364078604, Customs tariff No. (EU): 85359000, Gross weight: 76.00 g, PU: 50.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Materiale (laske): Al
Fastgørelse: [4x] Ø5,2 / [2x] Ø6,5 mm
Materiale (ankerblok): St/tZn
Skrue: M10 x 30 mm
Klemmeområde (rund): 6-10 mm
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: AL ZF KB 6.10STTZN B5.2 6.5 L81 AL
artikelnr.: 377100
eller tilsvarende

Certificates

Technical data

Materiale (laske)	Al
Fastgørelse	[4x] Ø5,2 / [2x] Ø6,5 mm
Materiale (ankerblok)	St/tZn
Klemmeområde (rund)	6-10 mm
Standard	DIN EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Materiale (laske)	Al
Materialetykkelse (t1)	3 mm
Fastgørelse	[4x] Ø5,2 / [2x] Ø6,5 mm
Fastgørelsesmuligheder	Blindnitter eller borskruer
Henvisning	Efter EN 62305-3 suppl. 1; 4 nitter Ø5mm, 2 nitter Ø6mm, skal bruges til forbindelse af materialer ≥ 0,5mm tykkelse, eller 2 selvborende skruer StSt Ø6,3mm til materialer ≥ 2mm tykke.
Materiale (ankerblok)	St/tZn
Skrue	e M10 x 30 mm
Materiale (skrue / møtrik)	Rustfrit
Tilslutning	Langs / tværs
Tilslutning med	Klemme
Klemmeområde (rund)	6-10 mm
Lynstrømsbæreevne (10/350 µs)	& *⁾
Standard	DIN EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Product 377100 was added to Notepad.

Go to Notepad

Product 377100 was added to the cart.

Go to Web-Shop

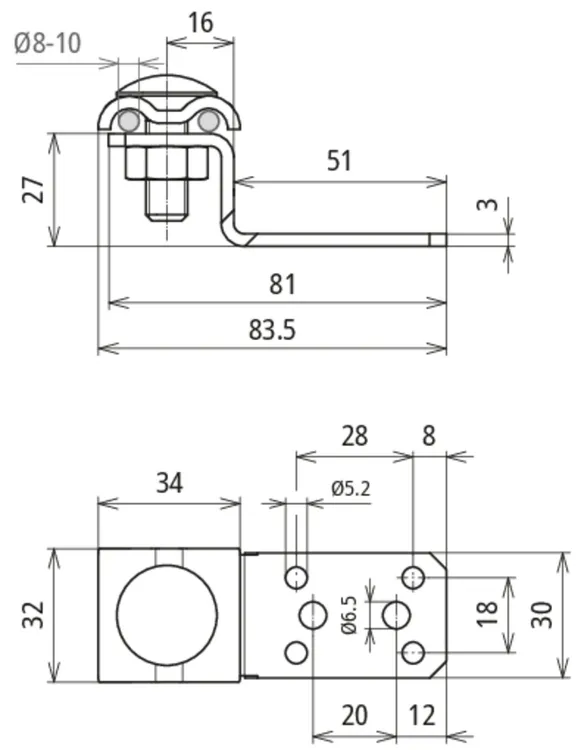

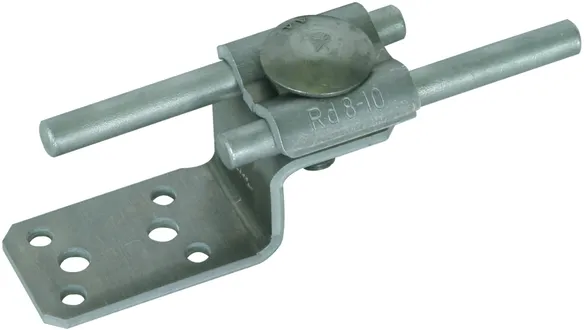

Part No. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

GTIN 4013364136465, Customs tariff No. (EU): 85359000, Gross weight: 72.40 g, PU: 50.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Materiale (laske): Al
Fastgørelse: [4x] Ø5,2 / [2x] Ø6,5 mm
Materiale (dobbeltoverligger): Al
Skrue: M10 x 30 mm
Klemmeområde (rund): 8-10 mm
Standard: EN 62561-1

fabrikat: DEHN
Type: AL ZF DUL 6.10 B5.2 6.5 L81 AL
artikelnr.: 377200
eller tilsvarende

Certificates

Technical data

Materiale (laske)	Al
Fastgørelse	[4x] Ø5,2 / [2x] Ø6,5 mm
Materiale (dobbeltoverligger)	Al
Klemmeområde (rund)	8-10 mm
Standard	EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Materiale (laske)	Al
Materialetykkelse (t1)	3 mm
Fastgørelse	[4x] Ø5,2 / [2x] Ø6,5 mm
Fastgørelsesmuligheder	Blindnitter eller borskruer
Henvisning	Efter EN 62305-3 suppl. 1; 4 nitter Ø5mm, 2 nitter Ø6mm, skal bruges til forbindelse af materialer ≥ 0,5mm tykkelse, eller 2 selvborende skruer StSt Ø6,3mm til materialer ≥ 2mm tykke.
Materiale (dobbeltoverligger)	Al
Skrue	e M10 x 30 mm
Materiale (skrue / møtrik)	Rustfrit
Tilslutning	Langs / tværs
Tilslutning med	Dobbeltoverligger
Klemmeområde (rund)	8-10 mm
Lynstrømsbæreevne (10/350 µs)	& *⁾
Standard	EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Product 377200 was added to Notepad.

Go to Notepad

Product 377200 was added to the cart.

Go to Web-Shop

Part No. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

GTIN 4013364525122, Customs tariff No. (EU): 85359000, Gross weight: 117.50 g, PU: 50.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Tilslutningslaske med dobbeltoverligger St/tZn
Tilslutningslasker til tilslutning af
metalbeklædninger ved hjælp af blindnitter
eller skruer
med dobbeltoverligger til leder Rd 8-10 mm.
Materiale (laske): St/tZn
Fastgørelse: [4x] Ø5,2 / [2x] Ø6,5 mm
Materiale (dobbeltoverligger): St/tZn
Skrue: M10 x 30 mm
Klemmeområde (rund): 8-10 mm
Standard: EN 62561-1

fabrikat: DEHN
Type: AL ZF DUL 6.10 B5.2 6.5 L81 STTZN
artikelnr.: 377201
eller tilsvarende

Certificates

Technical data

Materiale (laske)	St/tZn
Fastgørelse	[4x] Ø5,2 / [2x] Ø6,5 mm
Materiale (dobbeltoverligger)	St/tZn
Klemmeområde (rund)	8-10 mm
Standard	EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Materiale (laske)	St/tZn
Materialetykkelse (t1)	3 mm
Fastgørelse	[4x] Ø5,2 / [2x] Ø6,5 mm
Fastgørelsesmuligheder	Blindnitter eller borskruer
Henvisning	Efter EN 62305-3 suppl. 1; 4 nitter Ø5mm, 2 nitter Ø6mm, skal bruges til forbindelse af materialer ≥ 0,5mm tykkelse, eller 2 selvborende skruer StSt Ø6,3mm til materialer ≥ 2mm tykke.
Materiale (dobbeltoverligger)	St/tZn
Skrue	e M10 x 30 mm
Materiale (skrue / møtrik)	St/tZn
Tilslutning	Langs / tværs
Tilslutning med	Dobbeltoverligger
Klemmeområde (rund)	8-10 mm
Lynstrømsbæreevne (10/350 µs)	& *⁾
Standard	EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Product 377201 was added to Notepad.

Go to Notepad

Product 377201 was added to the cart.

Go to Web-Shop

Part No. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

GTIN 4013364525139, Customs tariff No. (EU): 85359000, Gross weight: 111.65 g, PU: 50.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Tilslutningslaske med dobbeltoverligger NIRO
Tilslutningslasker til tilslutning af
metalbeklædninger ved hjælp af blindnitter
eller skruer
med dobbeltoverligger til leder Rd 8-10 mm.
Materiale (laske): NIRO
Fastgørelse: [4x] Ø5,2 / [2x] Ø6,5 mm
Materiale (dobbeltoverligger): NIRO
Skrue: M10 x 30 mm
Klemmeområde (rund): 8-10 mm
Standard: EN 62561-1

fabrikat: DEHN
Type: AL ZF DUL 6.10 B5.2 6.5 L81 V2A
artikelnr.: 377209
eller tilsvarende

Certificates

Technical data

Materiale (laske)	NIRO
Fastgørelse	[4x] Ø5,2 / [2x] Ø6,5 mm
Materiale (dobbeltoverligger)	NIRO
Klemmeområde (rund)	8-10 mm
Standard	EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Materiale (laske)	NIRO
Materialetykkelse (t1)	3 mm
Fastgørelse	[4x] Ø5,2 / [2x] Ø6,5 mm
Fastgørelsesmuligheder	Blindnitter eller borskruer
Henvisning	Efter EN 62305-3 suppl. 1; 4 nitter Ø5mm, 2 nitter Ø6mm, skal bruges til forbindelse af materialer ≥ 0,5mm tykkelse, eller 2 selvborende skruer StSt Ø6,3mm til materialer ≥ 2mm tykke.
Materiale (dobbeltoverligger)	NIRO
Skrue	e M10 x 30 mm
Materiale (skrue / møtrik)	Rustfrit
Tilslutning	Langs / tværs
Tilslutning med	Dobbeltoverligger
Klemmeområde (rund)	8-10 mm
Lynstrømsbæreevne (10/350 µs)	& *⁾
Standard	EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Product 377209 was added to Notepad.

Go to Notepad

Product 377209 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

Tilslutningslasker

Med firkanthul

Part No. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Product 377005 was added to Notepad.

Product 377005 was added to the cart.

Part No. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Product 377017 was added to Notepad.

Product 377017 was added to the cart.

Part No. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Product 377009 was added to Notepad.

Product 377009 was added to the cart.

Med klemme

Part No. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Product 377100 was added to Notepad.

Product 377100 was added to the cart.

Med dobbeltoverligger

Part No. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Product 377200 was added to Notepad.

Product 377200 was added to the cart.

Part No. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

Product 377201 was added to Notepad.

Product 377201 was added to the cart.

Part No. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

Product 377209 was added to Notepad.

Product 377209 was added to the cart.

Tilslutningslasker

Med firkanthul

Part No. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

You are not authorized to download 377005.stp

You are not authorized to download 377005.igs

You are not authorized to download 377005.jt

You are not authorized to download 377005.dwg

You are not authorized to download 377005_377009_377017m_D_Variante.dxf

Product 377005 was added to Notepad.

Product 377005 was added to the cart.

Part No. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

You are not authorized to download 377017.stp

You are not authorized to download 377017.igs

You are not authorized to download 377017.jt

You are not authorized to download 377017.dwg

You are not authorized to download 377005_377009_377017m_D_Variante.dxf

Product 377017 was added to Notepad.

Product 377017 was added to the cart.

Part No. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

You are not authorized to download 377009.stp

You are not authorized to download 377009.igs

You are not authorized to download 377009.jt

You are not authorized to download 377009.dwg

You are not authorized to download 377005_377009_377017m_D_Variante.dxf

Product 377009 was added to Notepad.

Product 377009 was added to the cart.

Med klemme

Part No. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

You are not authorized to download 377100_377109_377117.stp

You are not authorized to download 377100_377109_377117.igs

You are not authorized to download 377100_377109_377117.jt

You are not authorized to download 377100_377109_377117.dwg

You are not authorized to download 377100_377109_377117m_D.dxf

Product 377100 was added to Notepad.

Product 377100 was added to the cart.

Med dobbeltoverligger

Part No. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

You are not authorized to download 377200_377201_377209.stp

You are not authorized to download 377200_377201_377209.igs

You are not authorized to download 377200_377201_377209.jt

You are not authorized to download 377200_377201_377209.dwg

You are not authorized to download 377200_377201_377209m_D.dxf

Product 377200 was added to Notepad.

Product 377200 was added to the cart.

Part No. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

You are not authorized to download 377200_377201_377209.jt

You are not authorized to download 377200_377201_377209.igs

You are not authorized to download 377200_377201_377209.jt

You are not authorized to download 377200_377201_377209.dwg

You are not authorized to download 377200_377201_377209m_D.dxf

Product 377201 was added to Notepad.

Product 377201 was added to the cart.

Part No. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

You are not authorized to download 377200_377201_377209.stp

You are not authorized to download 377200_377201_377209.igs

You are not authorized to download 377200_377201_377209.jt

You are not authorized to download 377200_377201_377209.dwg

You are not authorized to download 377200_377201_377209m_D.dxf

Product 377209 was added to Notepad.

Product 377209 was added to the cart.
